Описание модели RD.2D

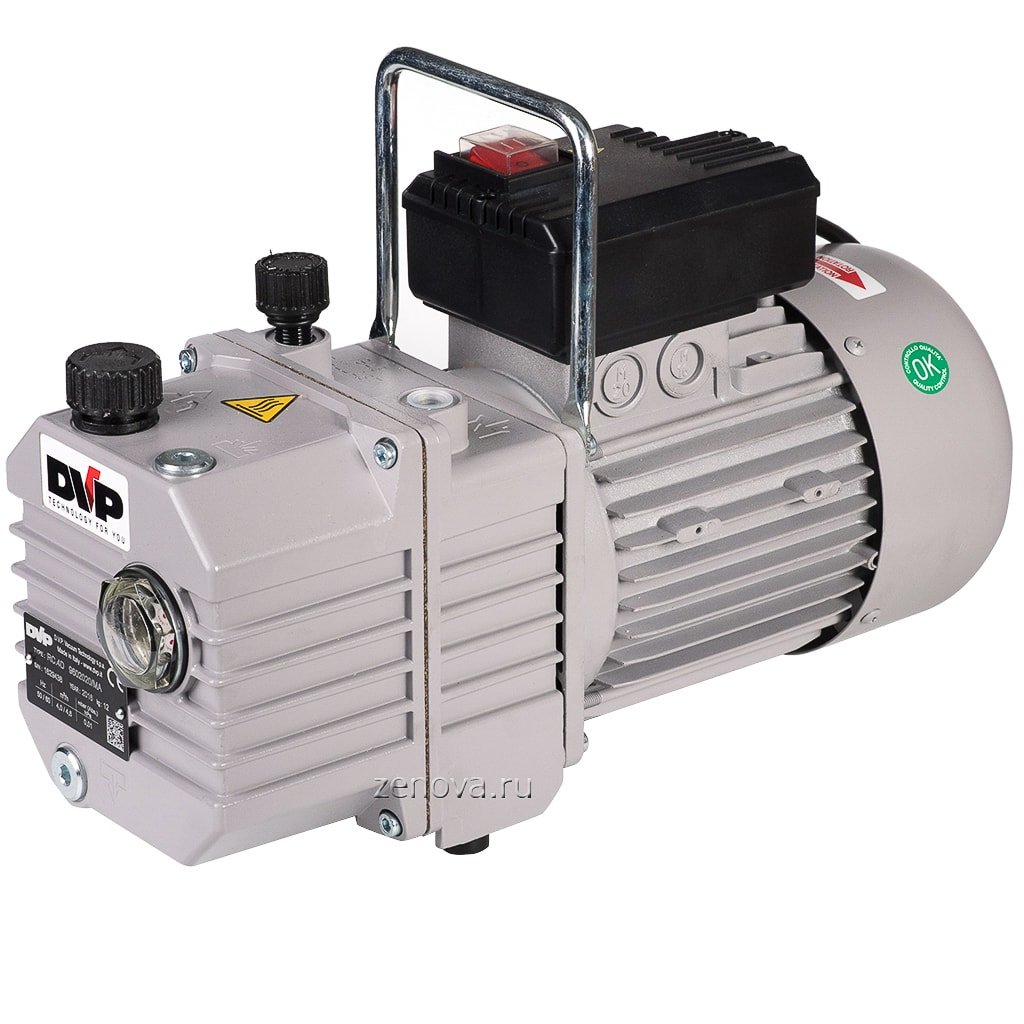

Пластинчато-роторный вакуумный насос DVP RD.2D – это двухступенчатый маслонаполненный насос для снижения давления воздуха. Он позволяет откачивать воздух до глубины вакуума 0,1 мбар. Насос используется для обслуживания холодильного оборудования и систем кондиционирования, в лабораториях и автосервисах. Производится итальянской компанией D.V.P. Vacuum Technology s.p.a, заводской номер модели 9602027.
Конструкция насоса моноблочного типа, где двигатель и насосная часть имеют общий вал. Насос оборудован масляным обратным клапаном, термореле, переключателем ON-OFF, ручкой для переноски, амортизирующими опорами.
Всасывающий патрубок - трубная резьба G 1/4" (6 мм).
Выхлопной патрубок - трубная резьба G 1/2" (15 мм).
Производительность насоса до 2 м3/ час, что составляет 33,3 л/мин.
Предельный вакуум равен 0,5 мбар полного остаточного давления или 0,1 мбар парциального остаточного давления.
Расход вакуумного масла 0,15 дм3 (150 мл), тип масла ISO VG 32 (SW40).
Рабочие температуры насоса 45 ÷ 50 °C, при температуре окружающей среды 20 °C.
Электротехнические данные двигателя насоса – 1 фаза/220 В/50 Гц, 2800 об/мин, мощность 0,12 кВт.
Охлаждение насоса и двигателя обеспечивает вентилятор.
Уровень шума модели (UNI EN ISO 2151 - K 3dB) не более 52 дБ (А).

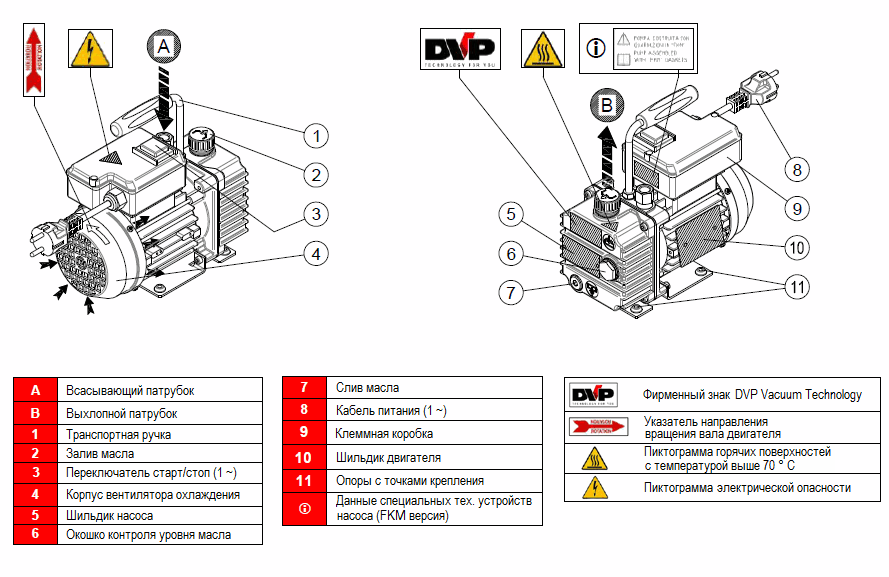

Конструкция насоса DVP RD.2D

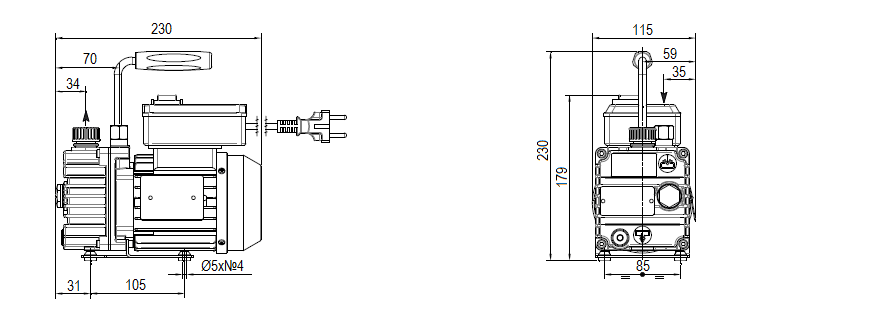

Габаритный чертеж насоса DVP RD.2D
Что входит в стандартное оснащение насосов DVP RD, RC
- Насос.
- Масло для первой заправки насоса.
- Газобалластный клапан.
- Кнопка включения насоса и кабель с электрической вилкой (только в однофазных моделях RD.2D, RC.4D, RC.8D).
- Обратный клапан в моделях RD.2D и RC.50M. А в моделях RC.4, RC.8 установлена еще более продвинутая система для предотвращения попадания масла в вакуумную систему в случае нарушения подачи питания.
- Устройство защиты двигателя от перегрузки (только в однофазных моделях RD.2D, RC.4D, RC.8D).
- Выхлопной фильтр.
- Виброизолирующие ножки.
