Гарантия 12 мес.
Описание модели DB5.5P-B-64 с э/д 0.18/220В
Герметичный насос с магнитной муфтой Finish Thompson DB5.5P-B-64 (США) позволяет перекачивать химически активные жидкости. Корпус насоса выполнен из армированного стекловолокном полипропилена.
Насос обеспечивает производительность от 0,5 до 5,7 м3/час (от 8,3 до 95 л/мин) и напор до 6,6 метров. Рабочая точка по производительности 2,7 м3/ч при давлении 5,4 м.в.ст. Насос оснащается однофазным электродвигателем 0,18 кВт.
Масса насосной части 1,7 кг. К этим цифрам следует прибавить массу двигателя (0,18/2900) около 3,9 кг. Итого общий вес равен 5,6 кг. Насос DB5.5P-B-64 оснащен закрытым рабочим колесом диаметром 76 мм. Перекачиваемые жидкости могут быть плотностью до 1,63 кг/дм3.
Патрубки насоса DB5.5P-B-64 исключительно резьбовые.
В комплект поставки входит насосный агрегат в сборе в коробке, инструкция на русском языке, гарантия составляет 1 год.
Могут ли насосы DB работать в режиме сухого хода?
Материалы конструкции
|
|
Деталь насоса | Модели из полипропилена | Модели из PVDF |
| 1 | Крышка насоса |
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 2 | Рабочее колесо |
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 3 | Внутренняя крышка рабочей камеры
|
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 4 | Подшипник скольжения | Алюминиевая керамика высокой чистоты, карбид кремния | |
| 5 | Стопорное кольцо | Алюминиевая керамика высокой чистоты | |
| 6 | Шайба крепления импеллера | PTFE с добавлением дисульфида молибдена, карбид кремния | |
| 7 | Магниты ведомой части магнитной муфты
|
Неодимовые магниты в оболочке из полипропилена
|
Неодимовые магниты в оболочке из PVDF
|
| 8 | Ведущая часть магнитной муфты
|
Никелированные неодимовые магниты / сталь | |
| 9 | Втулка | По умолчанию из карбона, по заказу - из тефлона, алюминиевой керамики высокой чистоты или карбида кремния | |
| 10 | Вал | Алюминиевая керамика высокой чистоты, хастеллой С, карбид кремния | |
| 11 | Уплотнительное кольцо | FKM, EPDM (Simriz, Kalrez) | |
| 14 | Корпус двигателя | Сталь | |

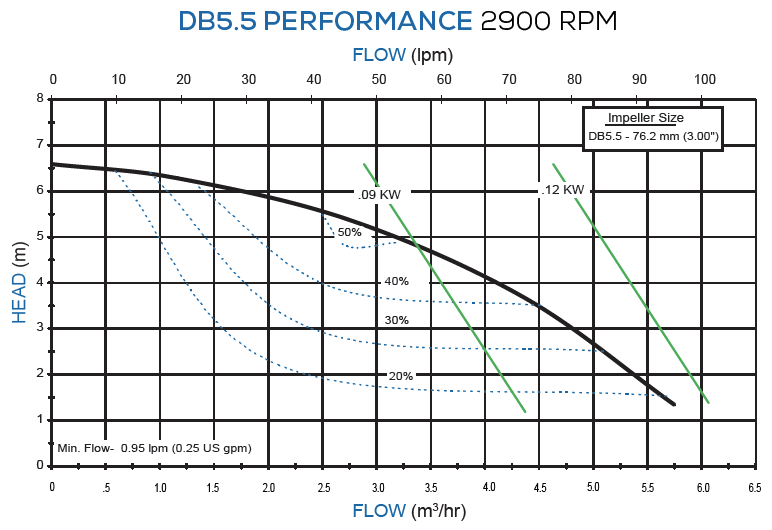

График рабочих характеристик насоса Finish Thompson DB5.5P-B-64 с э/д 0.18/220В

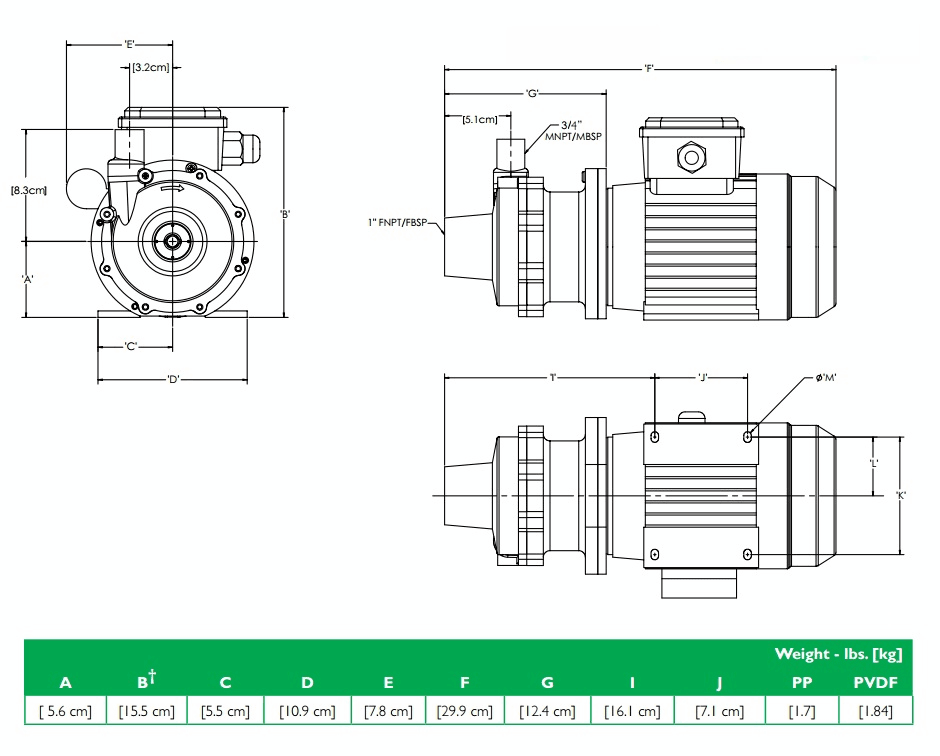

Габаритный чертеж насоса Finish Thompson DB5.5P-B-64 с э/д 0.18/220В
