Химический герметичный насос с магнитной муфтой Debem DM 06

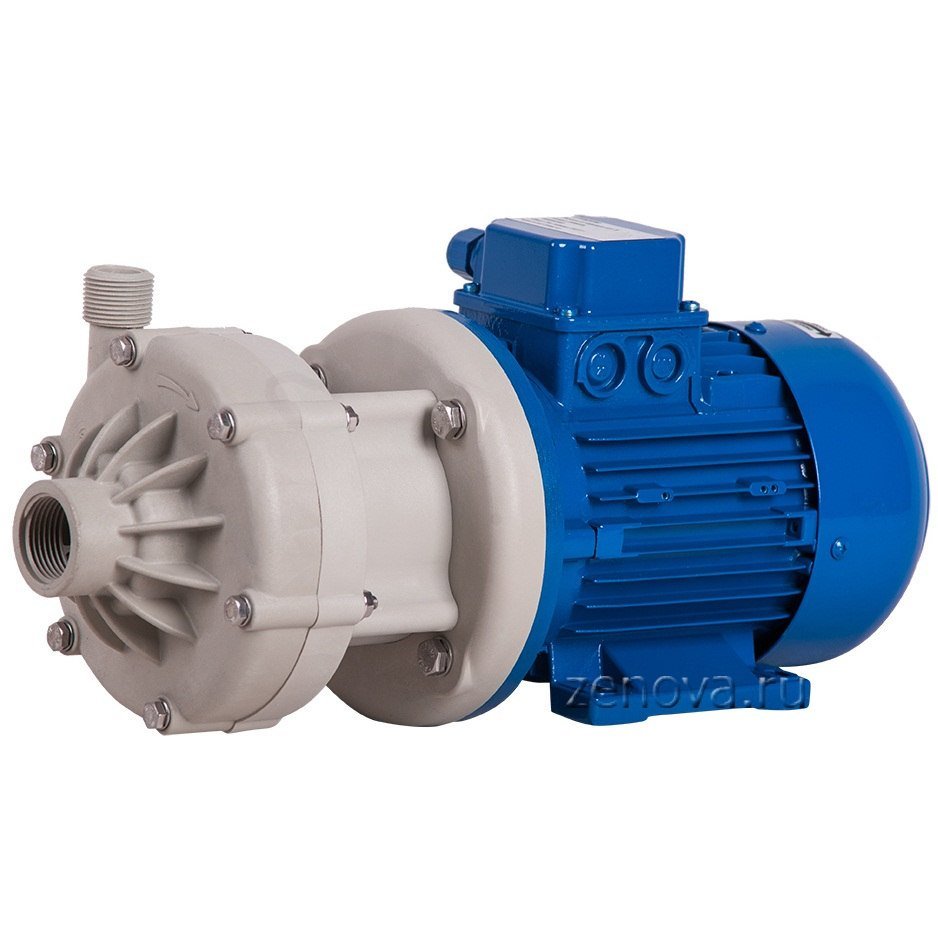

Внешний вид модели Debem DM 06 из полипропилена

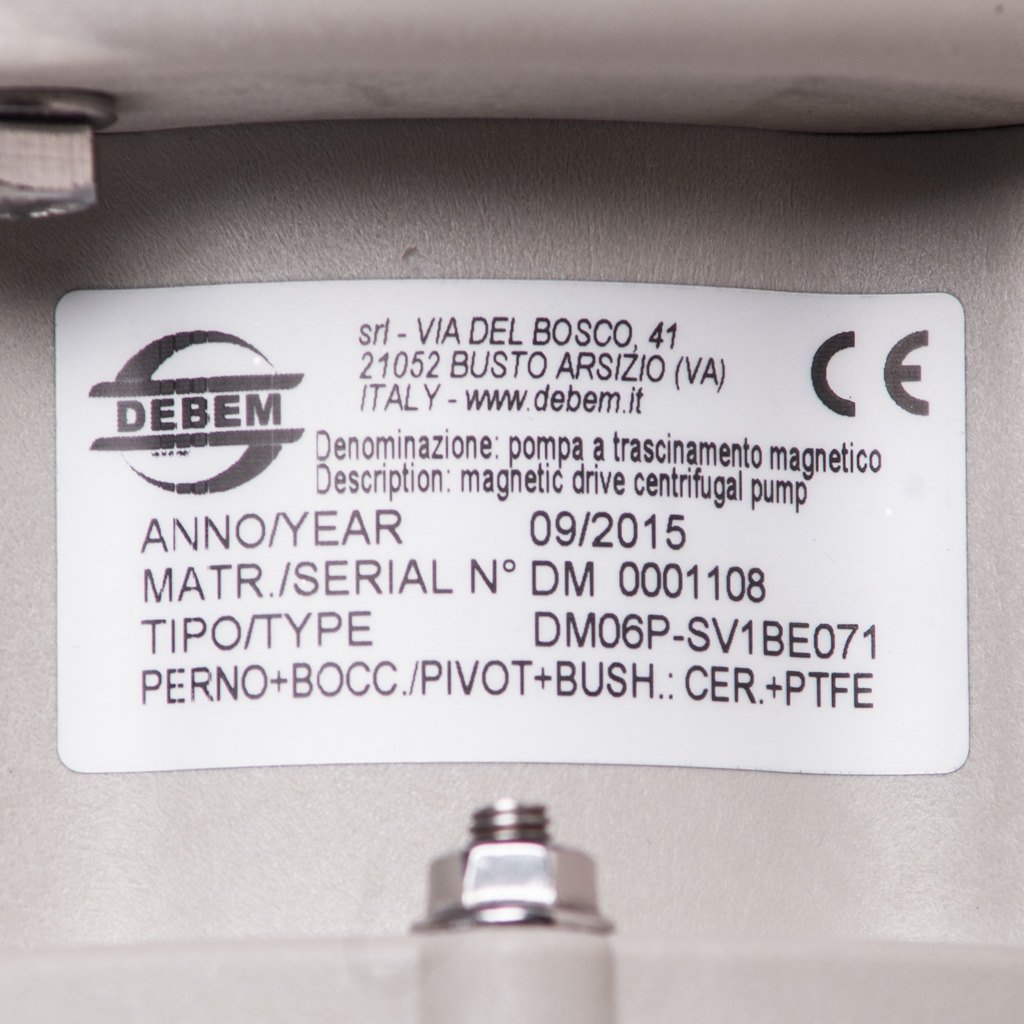

Шильдик насоса Debem DM 06 из полипропилена

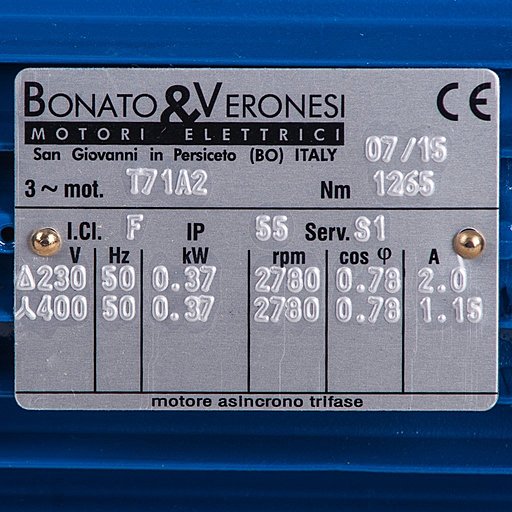

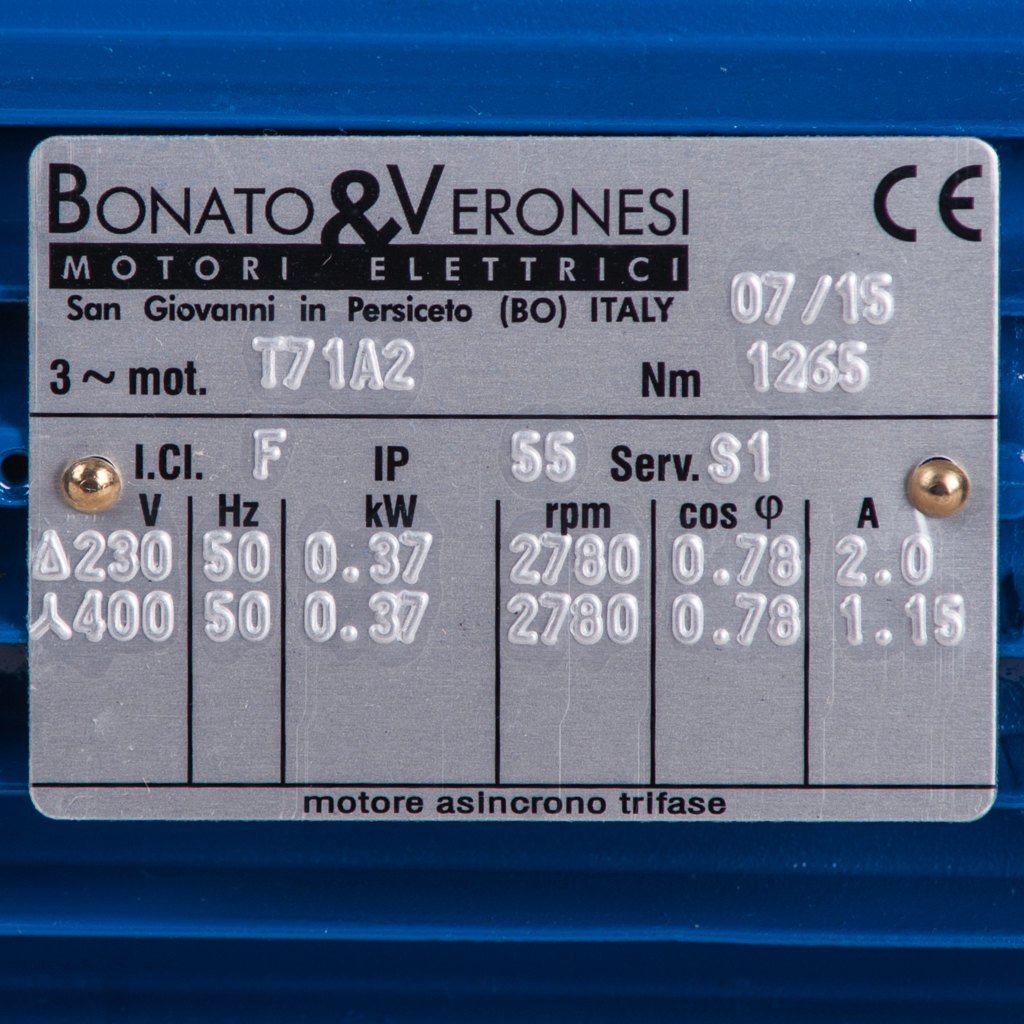

Насос Debem DM 06 из полипропилена: шильдик двигателя
Внешний вид модели Debem DM 06 из PVDF
Шильдик насоса Debem DM 06 из PVDF
Насос Debem DM 06 из PVDF: шильдик двигателя
Внешний вид модели Debem DM 06 из полипропилена
Шильдик насоса Debem DM 06 из полипропилена
Насос Debem DM 06 из полипропилена: шильдик двигателя
Внешний вид модели Debem DM 06 из PVDF
Шильдик насоса Debem DM 06 из PVDF
Насос Debem DM 06 из PVDF: шильдик двигателя
i
Страна производства:
Италия
Макс. расход (м³/час)
6.5
Макс. давление (м.в.ст.)
8.4
Мощность (кВт)
0.25
Обороты в минуту
2900
Напряжение (В)
220/380
Входной патрубок (мм)
25
Выходной патрубок (мм)
20
ДхШхВ (см)
40х15х16
Вес (кг)
8
Car

Бесплатная доставка по России

Добавить в заказ

Химический герметичный насос с магнитной муфтой Debem DM 06 – характеристики

Макс. расход (м³/час)
6.5
Макс. давление (м.в.ст.)
8.4
Мощность (кВт)
0.25
Обороты в минуту
2900
Напряжение (В)
220/380
Входной патрубок (мм)
25
Выходной патрубок (мм)
20
ДхШхВ (см)
40х15х16
Вес (кг)
8

Центробежный насос с магнитной муфтой Debem DM 06 (Италия) перекачивает химически активные среды при полном отсутствии утечек жидкости. Корпус насоса может быть выполнен из полипропилена или фторопласта. Насос обеспечивает производительность от 0,5 до 6,5 м3/час (от 8,3 до 108 л/мин) и напор до 8,4 метров. Рабочая точка по производительности 4 м3/ч при давлении 5,5 м.в.ст.

На насос Debem DM 06 стандартно устанавливается рабочее колесо диаметром 81 мм, но по запросу могут быть также поставлены колеса на 70 и 65 мм с пропорциональным уменьшением рабочих характеристик.

На насос DM 06 может быть установлен двигатель 0,25 кВт или 0,37 кВт для жидкостей с повышенной плотностью до 2 кг/дм3. Стандартный вариант электродвигателя - трехфазный. По запросу может быть поставлен насос с однофазным двигателем.
В технических характеристиках указана приблизительная масса насоса 8 кг. Полипропиленовый вариант весит 6,7 кг с двигателем 0,25 кВт и 7,5 кг с двигателем 0,37 кВт. Фторопластовый вариант весит 7 кг с двигателем 0,25 кВт и 7,8 кг с двигателем 0,37 кВт.

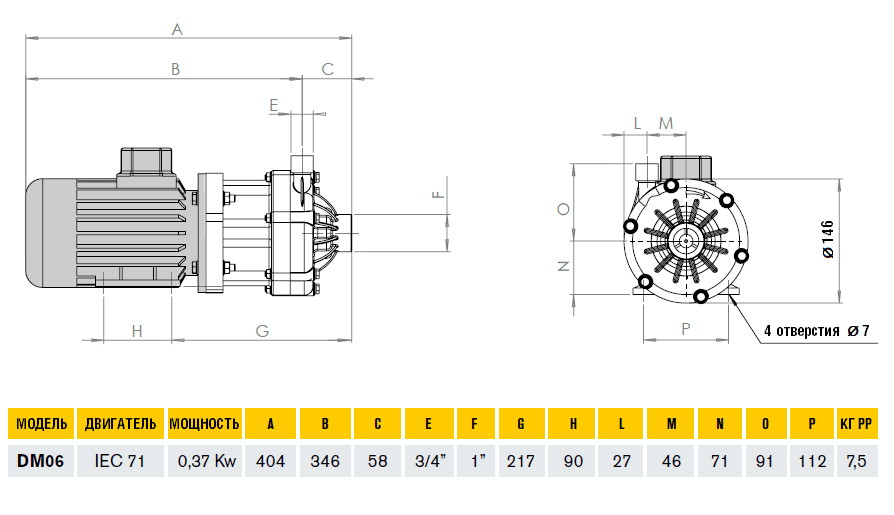

Габаритный чертеж насоса Debem DM 06

Габаритный чертеж насоса Debem DM 06

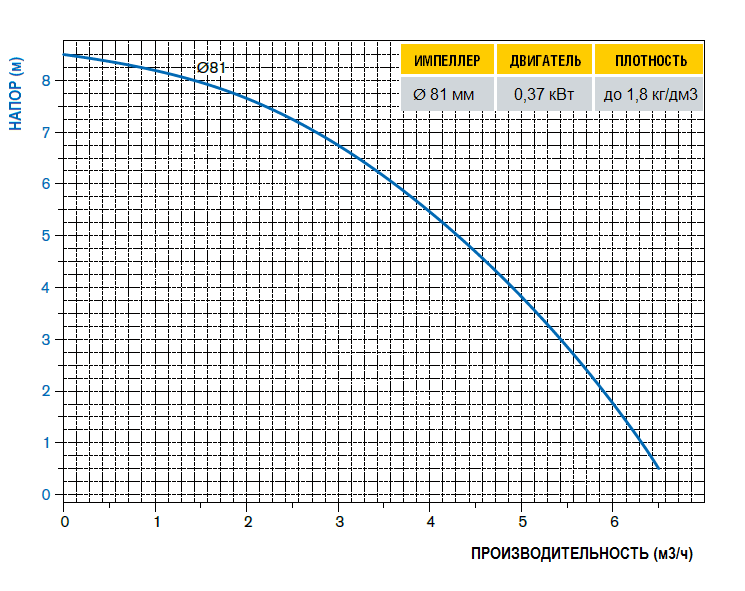

Характеристики насоса DM 06 для различных диаметров рабочих колес

Характеристики насоса DM 06 для различных диаметров рабочих колес
На изображении показаны 3 различные кривые насоса DM 06 для разных рабочих колес. В правой части показаны максимальные плотности жидкости для различных рабочих колес и различных электродвигателей.

Другие товары из серии «Герметичные насосы Debem DM»

Химический герметичный насос с магнитной муфтой Debem DM 10
Химический герметичный насос с магнитной муфтой Debem DM 10
i
Макс. расход (м³/час)
13
Макс. давление (м.в.ст.)
13.5
Мощность (кВт)
0.55
Входной патрубок (мм)
40
Химический герметичный насос с магнитной муфтой Debem DM 15
Химический герметичный насос с магнитной муфтой Debem DM 15
i
Макс. расход (м³/час)
23.5
Макс. давление (м.в.ст.)
20
Мощность (кВт)
1.5
Входной патрубок (мм)
40
Химический герметичный насос с магнитной муфтой Debem DM 30
Химический герметичный насос с магнитной муфтой Debem DM 30
На складе 1 шт.
i
Макс. расход (м³/час)
34
Макс. давление (м.в.ст.)
24
Мощность (кВт)
2.2
Входной патрубок (мм)
50

Герметичные насосы Debem DM - справочная информация

Герметичные насосы с магнитной муфтой Debem DM (Италия) могут перекачивать химические активные жидкости, не допуская даже малейших утечек. Всего в линейке представлены 4 типоразмера: DM 06, DM 10, DM 15, DM 30. На каждую модель помимо базового электродвигателя могут быть установлены двигатели большей мощности для работы с жидкостями плотностью до 1,8 кг/дм3.

Расшифровка полного обозначения насоса Debem DM

Для примера разберем маркировку насоса DM 06P - SD1BE071
DM 06 - типоразмер насоса.
P - корпус из полипропилена (FC - фторопласт PVDF, усиленный стекловолокном).
S - опорный подшипник из комбинированного материала (керамика + тефлон).
D - уплотнительные кольца из EPDM (V - Viton).
1- стандартное рабочее колесо (2- рабочее колесо уменьшенного размера, 3 - еще более уменьшенного размера).
B - резьба BSP (соответствует резьбе ГОСТ 6357-81).
E - муфта под фланец двигателя MEC (европейский стандарт).
071 - стандарт высоты двигателя.

Условия эксплуатации насосов Debem DM

- Насосы рассчитаны на непрерывную продолжительную работу (режим S1).
- Температурный диапазон для перекачиваемой жидкости должен быть от  0 до +65 °C для версии из полипропилена и от  0 до +95 °C  для версии из фторопласта.
- Вязкость жидкости должна быть до 150 сстокс.
- Плотность жидкости должна быть до 1,8 кг/дм3 при условии установки двигателя соответствующей мощности. На каждую модель может быть установлено рабочее колесо диаметром меньше номинального. Это приводит к уменьшению рабочих характеристик, но зато позволяет работать с жидкостями большей плотности (до 2 кг/дм3).
- Насосы не допускают сухого хода. Также нежелательна работа в режиме самовсоса - предпочтительно обеспечить хотя бы небольшой положительный подпор на всасывании.
- Производитель указывает, что наличие твердых частиц в жидкости может уменьшить срок службы насоса. Более детальные данные не приводятся.
- При монтаже насоса в помещении учитывайте уровень шума (от 48 до 58 дБ в зависимости от модели).

Электродвигатели

На насосах серии DM используются двухполюсные (2900 об/мин) электродвигатели европейского стандарта IEC.
Мощность двигателей от 0,25 до 4 кВт в зависимости от модели.
В стандартном варианте двигатели трехфазные.
По запросу могут быть поставлены насосы с однофазными электродвигателями мощностью до 2,2 кВт включительно (подтвержденная информация).

Внутреннее устройство и материалы конструкции насосов DM

Внутреннее устройство насосов Debem DM
1. Вал из оксида алюминия Al2O3 высшей чистоты (99,7%) - не контактирует с жидкостью.
2. Упорный подшипник из комбинированного материала - Тефлон + графит (30%).
3. Подшипники из комбинированного материала - Тефлон + графит (30%).
4. Уплотнительные кольца из Viton или EPDM.
5. Рабочее колесо из полипропилена или фторопласта PVDF, армированного стекловолокном.
6. Корпус насоса из полипропилена или фторопласта PVDF, армированного стекловолокном.
7. Головка упорного подшипника из оксида алюминия Al2O3 высшей чистоты (99,7%) - не контактирует с жидкостью.

Анимация внутреннего устройства насосов DM

В анимации показан порядок сборки и разборки насоса при техническом обслуживании.
