Химический герметичный насос с магнитной муфтой Debem DM30P-SV1BE090

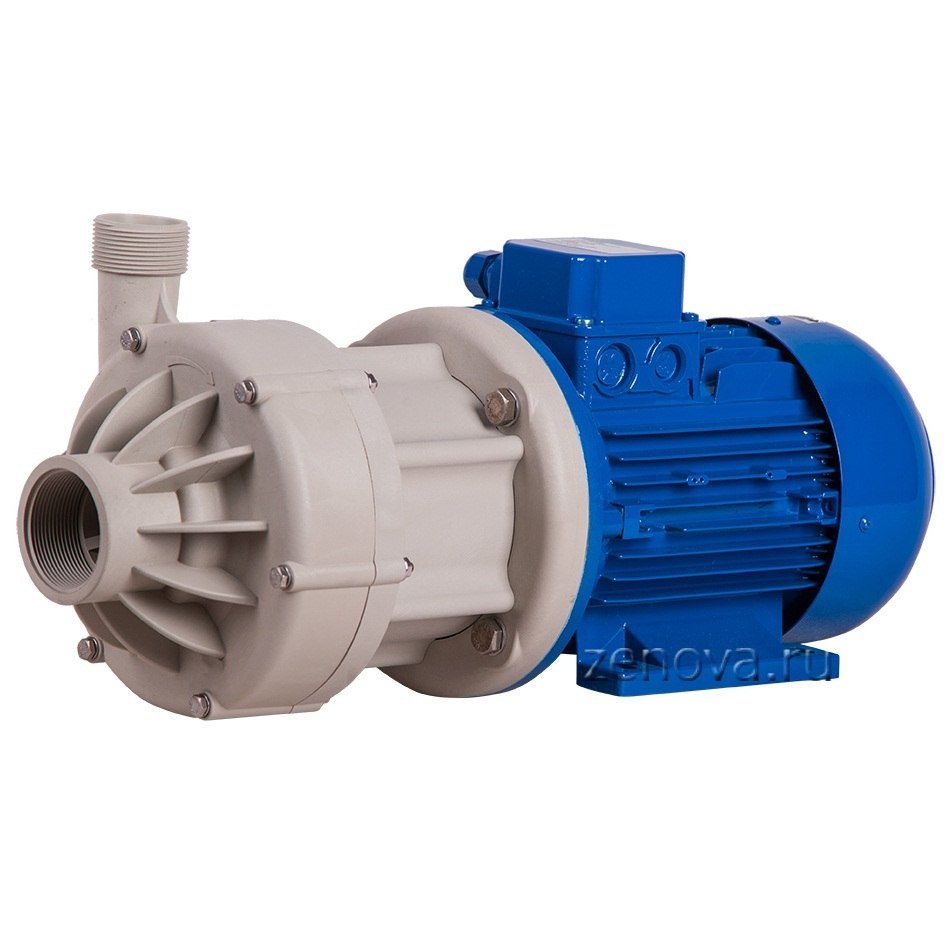

Внешний вид насоса Debem DM30P-SV1BE090
Как работает центробежный насос с магнитной муфтой
3D-фото Химический герметичный насос с магнитной муфтой Debem DM30P-SV1BE090
3D
Как выбрать насос для кислоты и другой химии
Вязкость УБЬЁТ центробежный насос? Качай правильно!
Химический герметичный насос с магнитной муфтой Debem DM30P-SV1BE090

Как работает центробежный насос с магнитной муфтой

Увеличить

Как выбрать насос для кислоты и другой химии

Вязкость УБЬЁТ центробежный насос? Качай правильно!

i
Страна производстваf:
Италия
Инструкция (893.9 КБ)
Код товара
226040
Макс. расход
34
Макс. давление
24
Рабочая точка:
20 м³/час при 19 м.в.ст.
Мощность (кВт)
2.2
Обороты в минуту
2900
Напряжение (В)
380
Материал проточной части
Полипропилен
Макс. темп. жидкости (°C)
65
Максимальная плотность (кг/дм³)
1.1
Уровень шума (дБ)
58
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней  резьбы (мм)
Реальный диаметр
наружной резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

2
Выходной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1 1/2
ДхШхВ (см)
50х20х23
Вес (кг)
23
176 500 ₽
1 765 €

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

3

Гарантия 3 года

Загружаем аксессуары…

Описание модели DM30P-SV1BE090


Центробежный насос с магнитной муфтой Debem DM30P-SV1BE090 в корпусе из полипропилена, служит для перекачивания химически активных сред плотностью до 1100 кг/м3 (1,1 кг/дм3), вязкостью до 150 сСт. Насос обеспечивает полную герметичность без риска утечки, температурные параметры перекачиваемой среды от +3 до +65 °C.

Производительность 1,0 - 34,0 м3/ч (16,6 - 567 л/мин), напор до 24 м вод. ст.
Рабочая точка насоса - подача 20 м3/ч (333,3 л/мин) при давлении 19 м вод. ст.
Рабочее колесо Ø 134 мм.
Вход G 2" BSP. Выход G 1 1/2" BSP.

Приводом насоса служит двигатель 2,2 кВт, 3 фазы, 220 В/380 В (Δ /Y), 50 Гц, 2P, 2900 об/мин, I.Cl. F, IP55, Serv. S1.
Звуковое давление 58 дБ.

Внутреннее устройство и материалы конструкции насосов DM

Внутреннее устройство насосов Debem DM
1. Вал из оксида алюминия Al2O3 высшей чистоты (99,7%) - не контактирует с жидкостью.
2. Упорный подшипник из комбинированного материала - Тефлон + графит (30%).
3. Подшипники из комбинированного материала - Тефлон + графит (30%).
4. Уплотнительные кольца из Viton или EPDM.
5. Рабочее колесо из полипропилена или фторопласта PVDF, армированного стекловолокном.
6. Корпус насоса из полипропилена или фторопласта PVDF, армированного стекловолокном.
7. Головка упорного подшипника из оксида алюминия Al2O3 высшей чистоты (99,7%) - не контактирует с жидкостью.

Анимация внутреннего устройства насосов DM

В анимации показан порядок сборки и разборки насоса при техническом обслуживании.

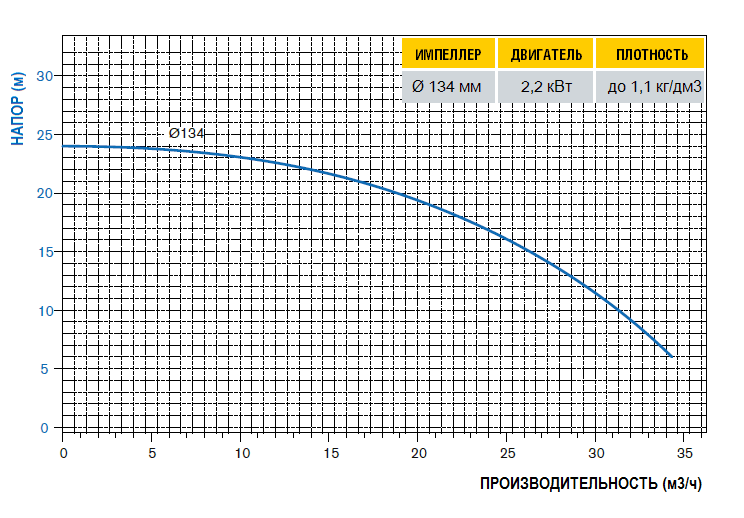

График рабочих характеристик насоса DM30P-SV1BE090

График рабочих характеристик насоса DM30P-SV1BE090

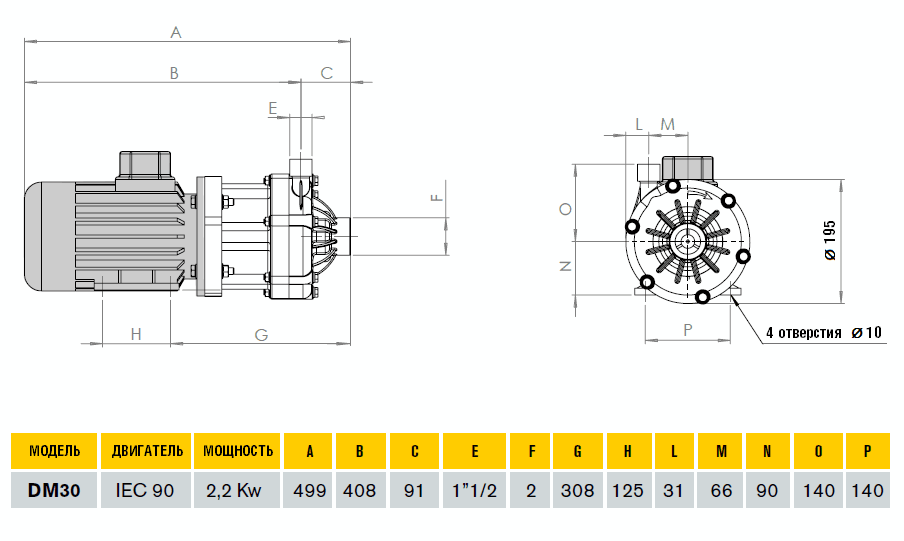

Габаритный чертеж насоса Debem DM30P-SV1BE090

Габаритный чертеж насоса Debem DM30P-SV1BE090
