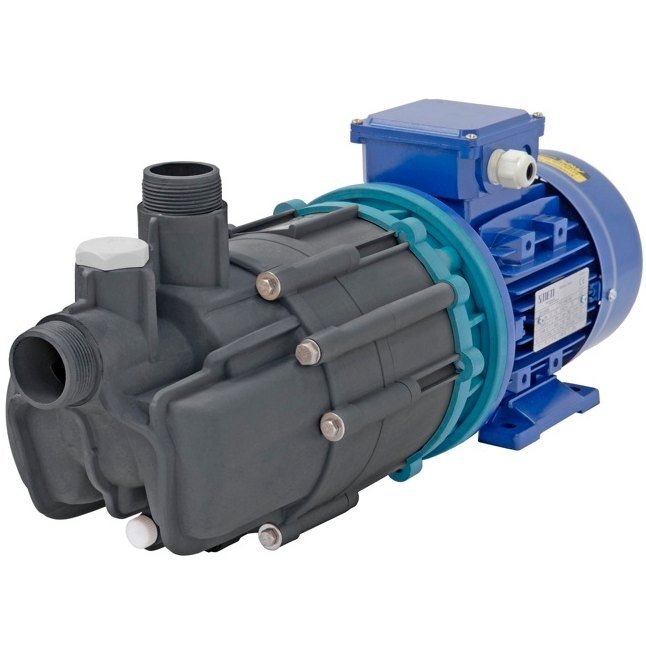

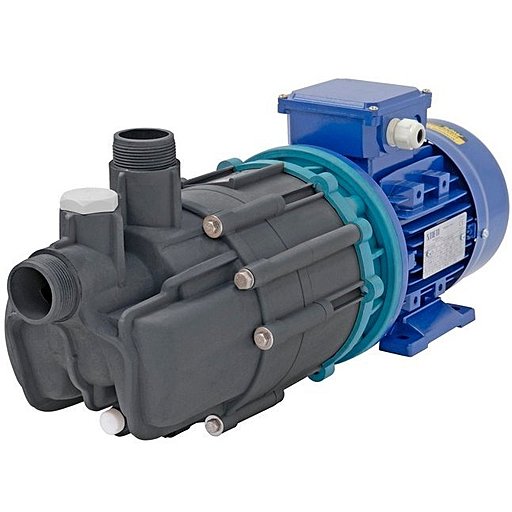

Самовсасывающий химический насос с магнитной муфтой Argal TMA 01.16

Самовсасывающий химический насос с магнитной муфтой Argal TMA 01.16
Самовсасывающий химический насос с магнитной муфтой Argal TMA 01.16
i
Страна производства:
Италия
Макс. расход (м³/час)
2.4
Макс. давление (м.в.ст.)
20.5
Рабочая точка
0.8 м³/час при 15.9 м.в.ст.
Мощность (кВт)
0.55
Обороты в минуту
2900
Напряжение (В)
380/220
Материал проточной части
Полипропилен/PVDF
Максимальная плотность (кг/дм³)
1.05
Входной патрубок (мм)
20
Выходной патрубок (мм)
20
ДхШхВ (см)
46х31х20
Вес (кг)
11

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

Самовсасывающий химический насос с магнитной муфтой Argal TMA 01.16 – характеристики

Макс. расход (м³/час)
2.4
Макс. давление (м.в.ст.)
20.5
Рабочая точка
0.8 м³/час при 15.9 м.в.ст.
Мощность (кВт)
0.55
Обороты в минуту
2900
Напряжение (В)
380/220
Материал проточной части
Полипропилен/PVDF
Максимальная плотность (кг/дм³)
1.05
Входной патрубок (мм)
20
Выходной патрубок (мм)
20
ДхШхВ (см)
46х31х20
Вес (кг)
11
Химический самовсасывающий насос TMA 01.16 итальянской фирмы Argal позволяет перекачивать химически активные жидкости. Корпус насоса может быть выполнен из полипропилена или фторопласта ECTFE. Производительность насоса TMA 01.16 колеблется от 0,2 до 2,4 м3/час (от 3,3 до 40 л/мин), напор до 20,5 метров. Рабочая точка 0,8 м3/час (13,3 л/мин) при напоре 15,9 метров.

Насос TMA 01.16 может комплектоваться двигателем 0,55 кВт (для жидкости плотностью до 1,05 кг/дм3), 0,75 кВт (для плотности до 1,35 кг/дм3), либо двигателем 1,1 кВт (для плотности до 1,8 кг/дм3).

Самовсасывающая способность насоса Argal TMA 01.16
Перед началом работы насоса в режиме самовсоса его рабочую камеру следует заполнить небольшим количеством перекачиваемой жидкости. Если насос уже ранее работал, а затем был выключен, то необходимое количество жидкости остается в его рабочей камере.

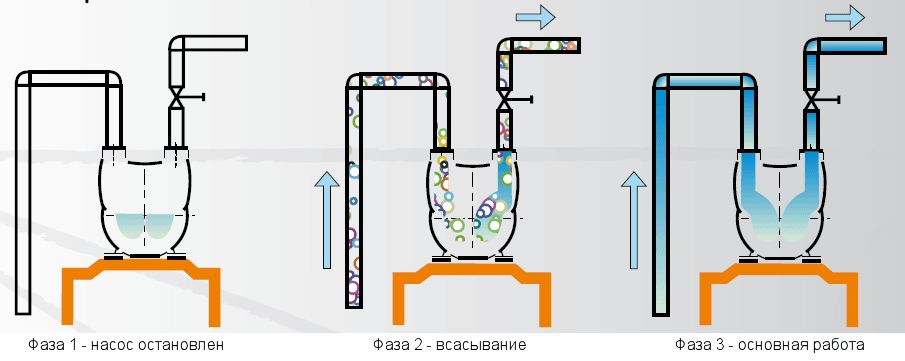

порядок заполнения водой насоса Argal TMA 01.16 при самовсосе
Рисунок 1. Насос Argal TMA 01.16 при включении заполняется водой в три фазы. На 1-й фазе насос остановлен, в нем есть некоторое количество жидкости. На 2-й фазе насос включается и он прокачивает через себя смесь жидкости и газа, постепенно удаляя газ из трубы. На 3-й фазе насос полностью заполнен и перекачивает жидкость в обычном режиме.

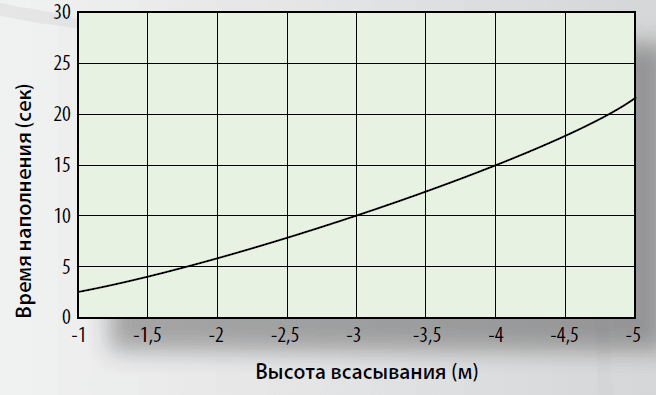

график заполнения водой насоса TMA 01.16 при работе в режиме самовсоса
Рисунок 2. Время заполнения жидкостью зависит от высоты самовсоса. Насос Argal TMA 01.16 может всасывать жидкость с высоты до 5 метров. Если плотность жидкости выше, следует пропорционально уменьшить высоту самовсоса.

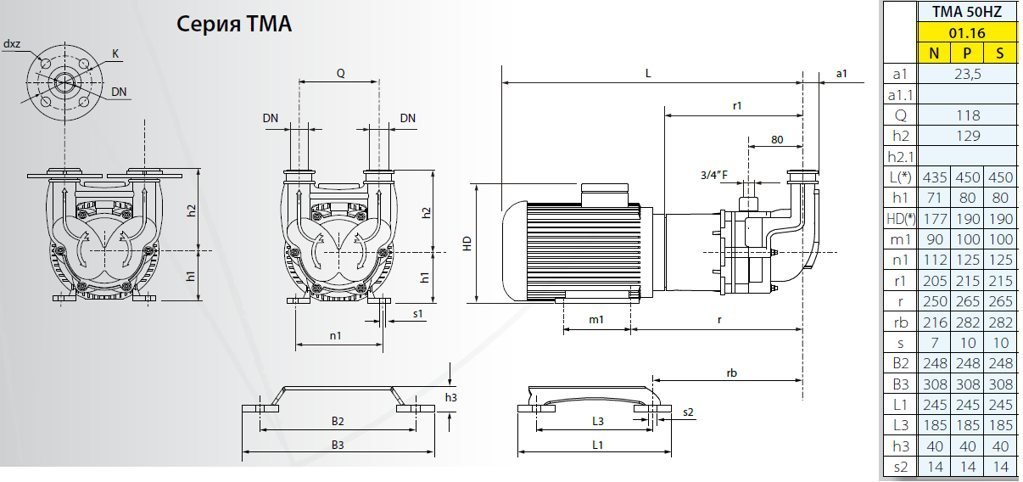

Габаритный чертеж насоса Argal TMA 01.16

Габаритный чертеж насоса Argal TMA 01.16

Загружаем другие товары из серии…

Насосы с магнитной муфтой Argal TMA - справочная информация

Самовсасывающие герметичные насосы Argal серии TMA позволяют перекачивать химически агрессивные жидкости. Они оснащены магнитной муфтой, исключающей утечки перекачиваемой жидкости. Корпуса насосов выполнены из химостойких пластиков полипропилена или фторопласта. Насосы самозаливаются при условии предварительной заливки небольшого количества жидкости в рабочую камеру насоса через отверстие в корпусе.

Расшифровка полного обозначения насосов Argal TMA

Для примера возьмем маркировку TMA 10.14N WR-V-R1-B-E-N-3.
TMA - обозначение самовсасывающей серии Argal с магнитной муфтой.
10.14 - приблизительная номинальная рабочая точка (10 м3/час при напоре 14 метров).
N (normal) - исполнение со стандартным двигателем (P - powered, двигатель повышенной мощности, S - strong powered, двигатель еще большей мощности).
WR - корпус из полипропилена, армированного стекловолокном (GF - фторопласт ECTFE).
V - уплотнительное кольцо FKM - Viton (E - EPDM, K  - FFKM).
R1 - исполнение с втулками из карбона высокой плотности для сухого хода (N - втулки из армированного тефлона PTFE, X - втулки из карбида кремния для загрязненных жидкостей).
B - резьбовые патрубки BSP (ГОСТ 6357-81).
E - двигатель с фланцем стандарта IEC (европейский).
N - стандартный общепромышленный электродвигатель (E - взрывозащищенный, O - без двигателя).
3 - трехфазный двигатель (1 - однофазный двигатель).

Внутренне устройство насосов TMA

внутреннее устройство насосов Argal TMA
Рисунок 1. На изображении видно, что дизайн насосов TMA 01.16 и TMA 10.14 существенно отличается. Модель TMA 01.16 - имеет короткую симметричную всасывающую камеру. TMA 10.14 - имеет классическую для самовсасывающих насосов продолговатую всасывающую камеру.

Argal TMA 01.16. Цифрами на изображении обозначены:
1) - всасывающая камера, 2) - рабочее колесо, 3) - внутренний магнит (ведомый), 4) передняя часть корпуса, 5) - задняя часть корпуса, 6) - уплотнительное кольцо, черная точка слева от цифры шесть, 7) - внешний магнит (ведущий), 8) - задняя крышка насоса, 9) отверстия для заливки жидкости.

Argal TMA 10.14. Цифрами на изображении обозначены:
1) - всасывающая камера, 2) - внутренний магнит (ведомый), 3) - рабочее колесо, 4) - центральный диск, 5) -  задняя часть корпуса, 6) - передняя часть корпуса, 7) - отверстие для заливки воды, 8) - фланец для крепления двигателя, 9) - уплотнительное кольцо.

Условия эксплуатации Argal TMA

- Температура перекачиваемой жидкости должна быть от -5 до +60 °C для полипропиленовой версии и от -20 до +90 для версии из фторопласта.
- Температура окружающей среды от 0 до +40 °C для полипропиленовой версии и от -20 до +40 °C для версии из фторопласта.
- Плотность перекачиваемой жидкости может быть до 1,8 - 2 кг/дм3 при условии подбора двигателя соответствующей мощности.
- Вязкость жидкости до 20 сстокс.
- Максимальная высота подъема (самовсоса) жидкости 5 метров для модели TMA 01.16 и а для модели TMA 10.14 высота подъема 6 метров.
- Насосы могут некоторое время выдерживать сухой ход в исполнении R (с направляющими втулками из карбона высокой плотности Carbon HD).
- Если жидкость загрязнена, в ней есть некоторое количество твердых частиц, лучше использовать насосы в исполнении X (с втулками из карбида кремния SiC).

Электродвигатели

Насосы Argal TMA оснащаются стандартными асинхронными 50 Гц электродвигателями с фланцами стандарта IEC (европейские). По запросу могут устанавливаться двигатели американского стандарта NEMA (60 Гц).
Все двигатели двухполюсные на 2800 оборотов в минуту.
Класс защиты IP 55.
Класс изоляции F.

Конструкционные материалы насосов Argal TMA

- Корпуса насосов и рабочие колеса выполнены из армированного стекловолокном полипропилена или фторопласта ECTFE.
- Вал и упорные втулки из алюминиевой керамики Al2O3 для полипропиленовых насосов или из карбида кремния SiC для фторопластовых насосов.
- Направляющие втулки из карбона высокой плотности (исполнение R для сухого хода), из армированного тефлона GFR PTFE (исполнение N для сильных щелочей) или из карбида кремния SiC (исполнение X для загрязненных жидкостей).
- Уплотнительные кольца из FKM - Viton (по запросу из EPDM или FFKM).
- Болты на корпусе насоса из нержавеющей стали.
