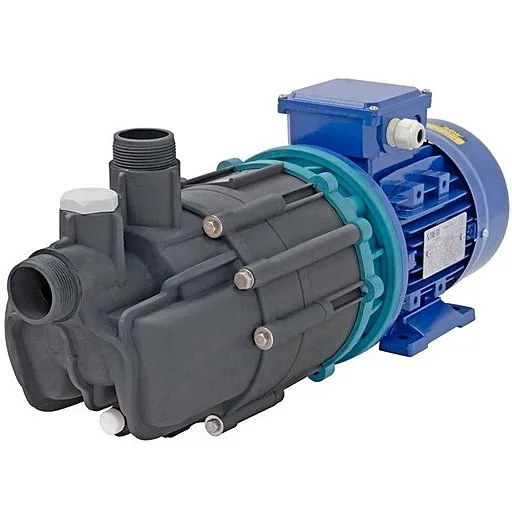

Описание модели TMA 10.14
Химический самовсасывающий насос TMA 10.14 итальянской фирмы Argal позволяет перекачивать химически активные жидкости. Корпус насоса может быть выполнен из полипропилена или фторопласта ECTFE. Производительность насоса TMA 10.14 колеблется от 1 до 17 м3/час (от 16,6 до 283 л/мин), напор до 20 метров. Рабочая точка 10 м3/час (166 л/мин) при напоре 14 метров.
Насос TMA 10.14 может комплектоваться двигателем 2,2 кВт (для жидкости плотностью до 1,35 кг/дм3), либо двигателем 3 кВт (для плотности до 1,8 кг/дм3).
Самовсасывающая способность насоса Argal TMA 10.14
Перед началом работы насоса в режиме самовсоса его рабочую камеру следует заполнить небольшим количеством перекачиваемой жидкости. Если насос уже ранее работал, а затем был выключен, то необходимое количество жидкости остается в его рабочей камере.

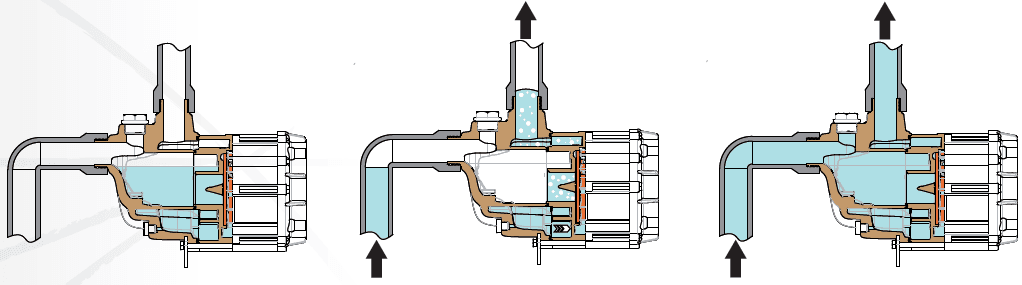

Рисунок 1. Насос Argal TMA 10.14 при включении заполняется водой в три фазы. На 1-й фазе насос остановлен, в нем есть некоторое количество жидкости. На 2-й фазе насос включается и он прокачивает через себя смесь жидкости и газа, постепенно удаляя газ из трубы. На 3-й фазе насос полностью заполнен и перекачивает жидкость в обычном режиме.

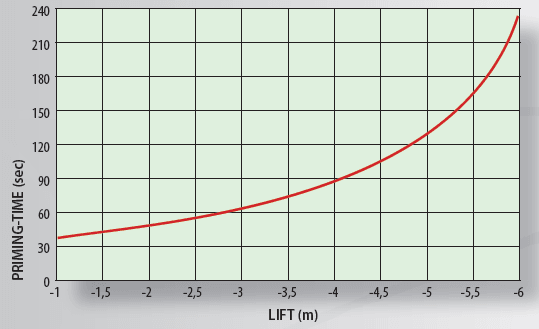

Рисунок 2. Время заполнения жидкостью зависит от высоты самовсоса. Насос Argal TMA 10.14 может всасывать жидкость с высоты до 6 метров. Если плотность жидкости выше, следует пропорционально уменьшить высоту самовсоса.

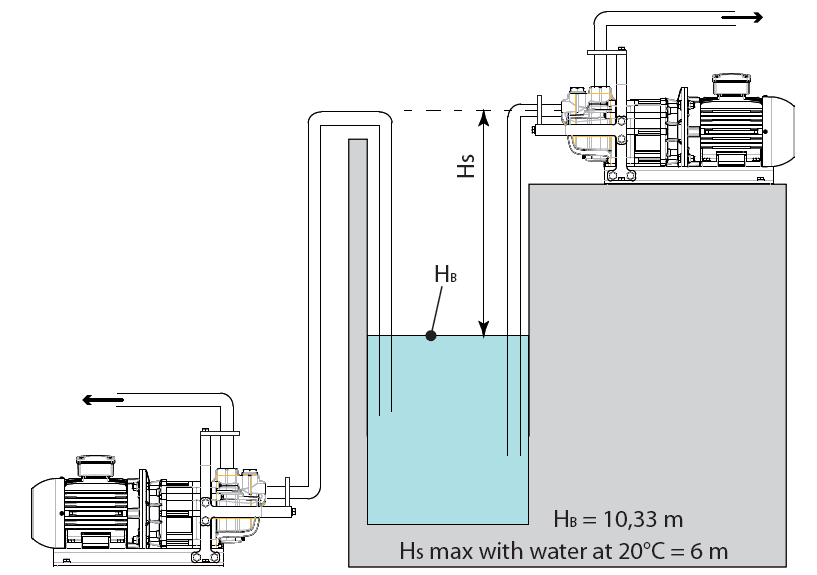

Рисунок 3. Варианты установки насоса Argal TMA 10.14. Максимальная высота самовсоса при стандартных условиях составляет 6 метров.
Внутреннее устройство насосов TMA

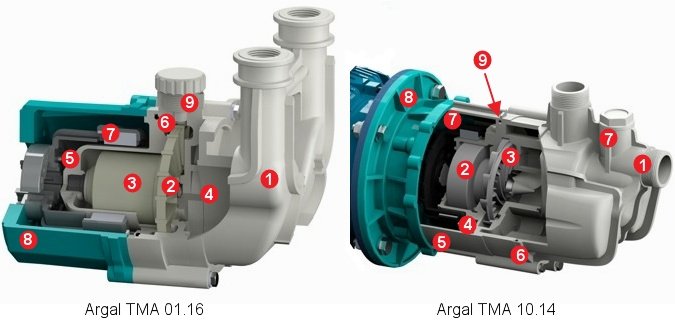

Рисунок 1. На изображении видно, что дизайн насосов TMA 01.16 и TMA 10.14 существенно отличается. Модель TMA 01.16 - имеет короткую симметричную всасывающую камеру. TMA 10.14 - имеет классическую для самовсасывающих насосов продолговатую всасывающую камеру.
Argal TMA 01.16. Цифрами на изображении обозначены:
1) - всасывающая камера, 2) - рабочее колесо, 3) - внутренний магнит (ведомый), 4) передняя часть корпуса, 5) - задняя часть корпуса, 6) - уплотнительное кольцо, черная точка слева от цифры шесть, 7) - внешний магнит (ведущий), 8) - задняя крышка насоса, 9) отверстия для заливки жидкости.
Argal TMA 10.14. Цифрами на изображении обозначены:
1) - всасывающая камера, 2) - внутренний магнит (ведомый), 3) - рабочее колесо, 4) - центральный диск, 5) - задняя часть корпуса, 6) - передняя часть корпуса, 7) - отверстие для заливки воды, 8) - фланец для крепления двигателя, 9) - уплотнительное кольцо.
Конструкционные материалы насосов Argal TMA
- Корпуса насосов и рабочие колеса выполнены из армированного стекловолокном полипропилена или фторопласта ECTFE.
- Вал и упорные втулки из алюминиевой керамики Al2O3 для полипропиленовых насосов или из карбида кремния SiC для фторопластовых насосов.
- Направляющие втулки из карбона высокой плотности (исполнение R для сухого хода), из армированного тефлона GFR PTFE (исполнение N для сильных щелочей) или из карбида кремния SiC (исполнение X для загрязненных жидкостей).
- Уплотнительные кольца из FKM - Viton (по запросу из EPDM или FFKM).
- Болты на корпусе насоса из нержавеющей стали.

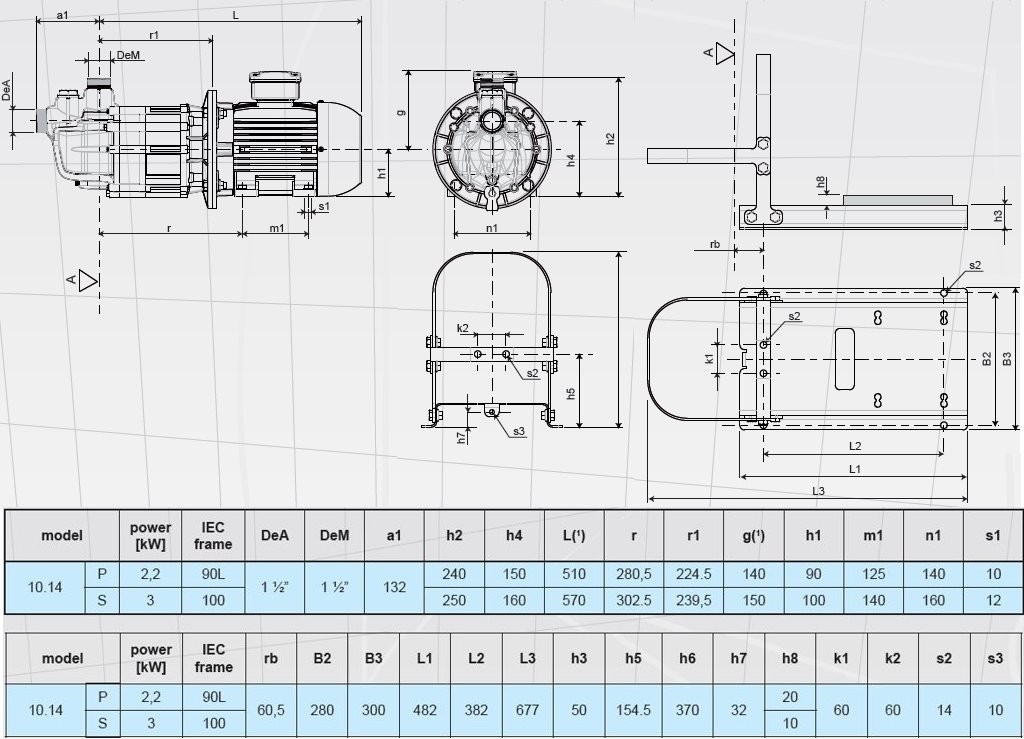

Габаритный чертеж насоса Argal TMA 10.14
