Многоступенчатый насос высокого давления Zenova CHL 12-4 v.380

Описание модели CHL 12-4 v.380

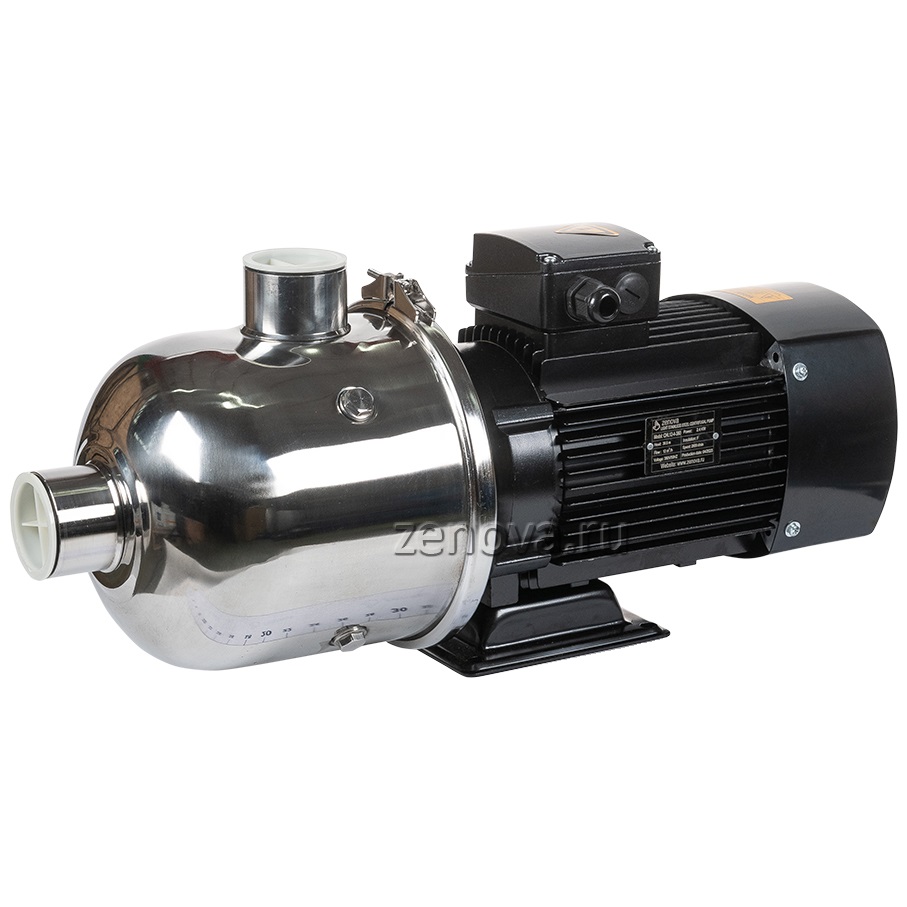

Горизонтальный многоступенчатый насос CHL 12-4 v.380 применяется в бытовом, промышленном, сельскохозяйственном водоснабжении для подачи чистой воды без абразивных примесей. Насос устойчив к коррозии, основным конструкционным материалом является нержавеющая хромоникелевая сталь AISI 304, из нее изготовлены корпус насоса, корпус каскада, рабочее колесо, вал, крышка корпуса и распорная втулка. Насос имеет 4 рабочие ступени. Оборудован патрубками с внутренней резьбой: всасывающий патрубок диаметром G2" (50 мм), расположен горизонтально, выше вала насоса; напорный патрубок того же диаметра направлен вверх.

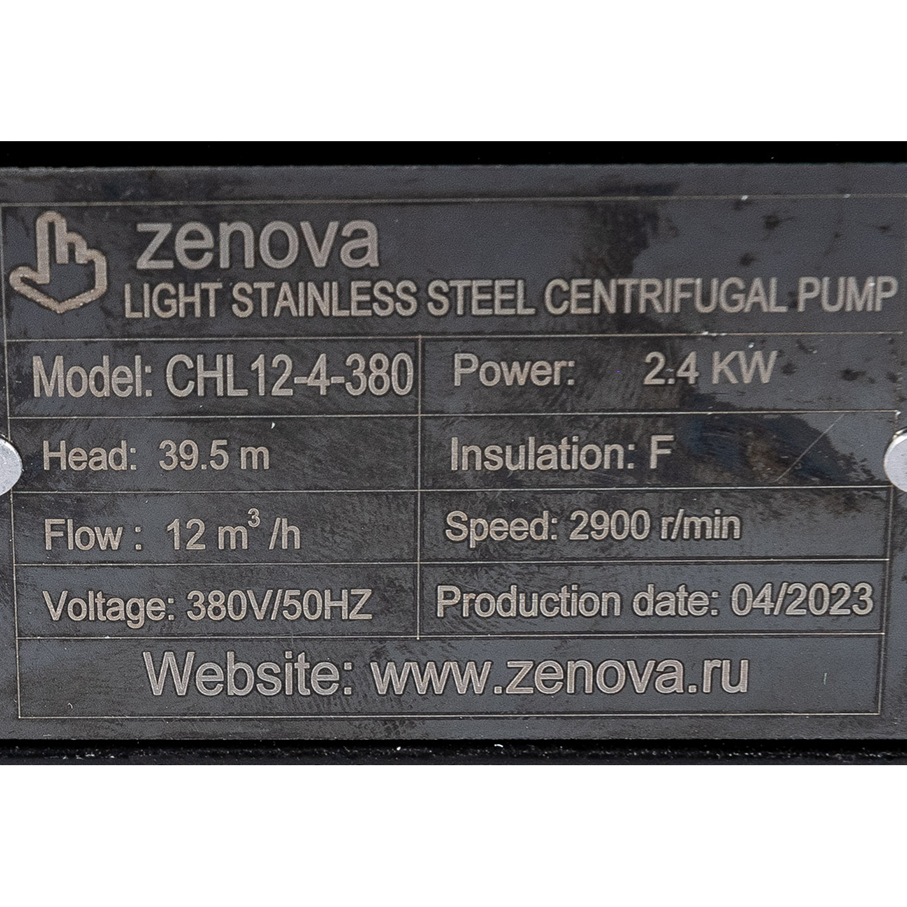

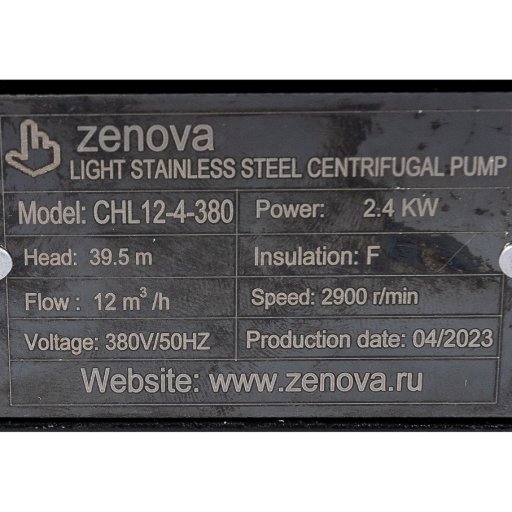

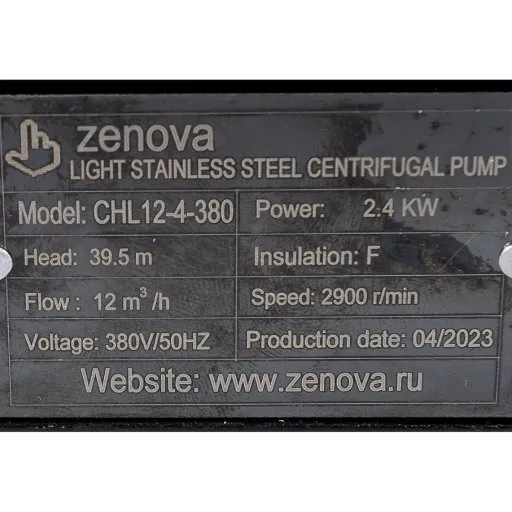

Производительность насоса от 7 до 16 м³/час (от 116,7 до 266,7 л/мин), а напор от 27,5 до 47 м. вод. ст. При этом оптимальная рабочая точка производительности насоса 12 м³/час (200 л/мин) при давлении 39,5 м. вод. ст. КПД в указанной точке составляет около 64%.

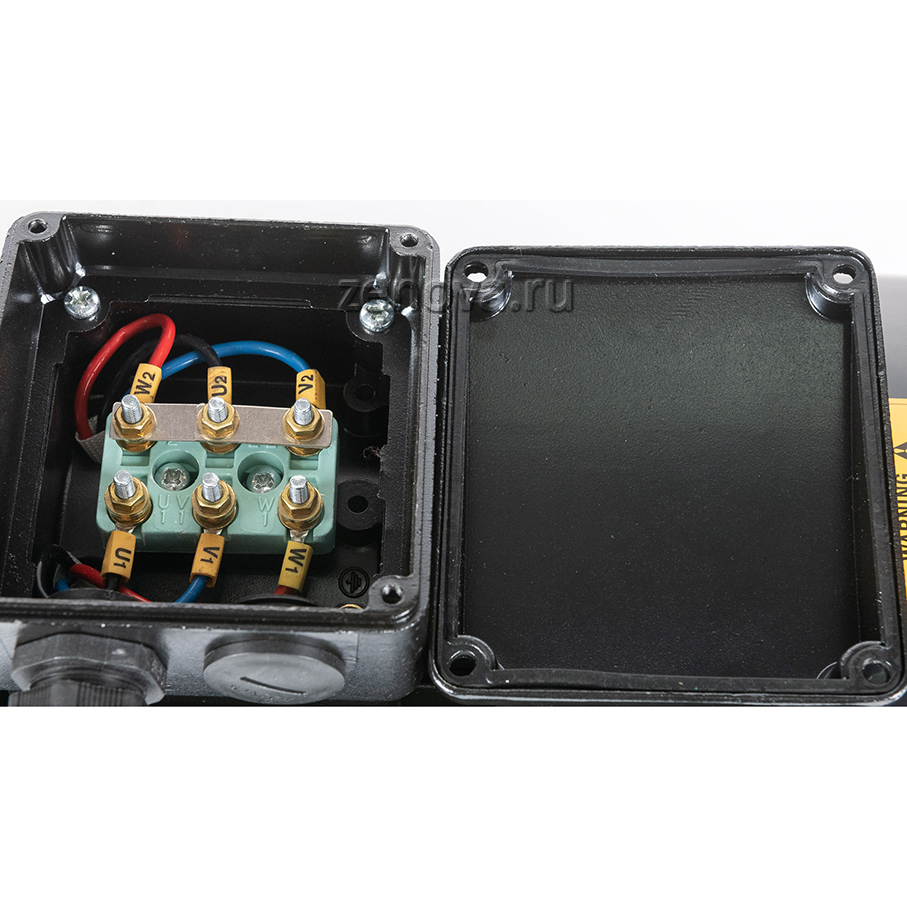

Насос оборудован трехфазным двигателем 2900 об/мин, 380 В, номинальной мощностью 2,4 кВт. Класс изоляции "F". IP 55.

Материалы конструкции

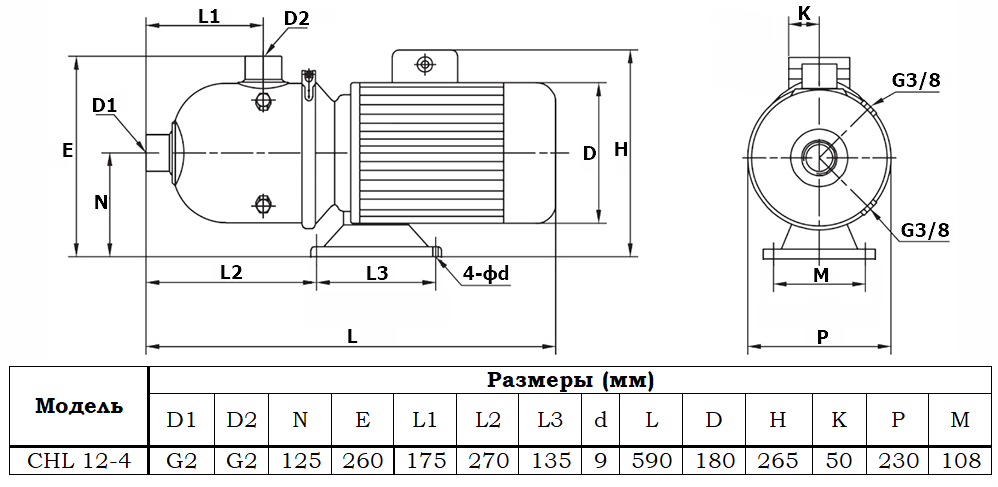

Конструкция

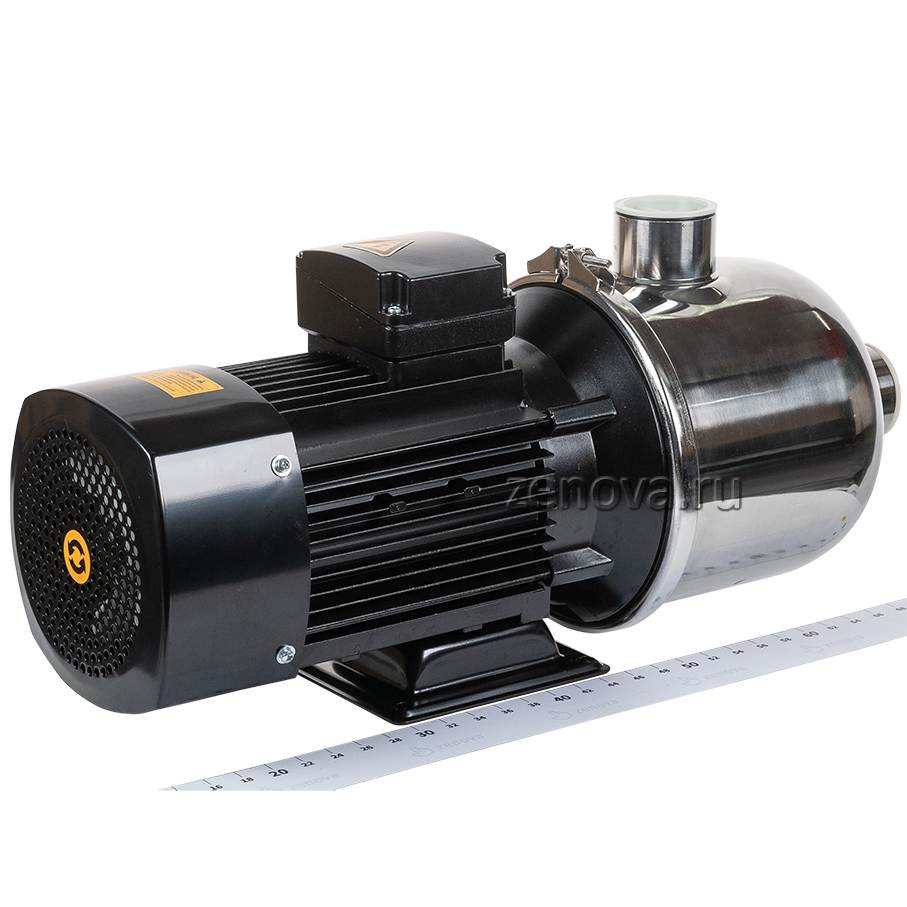

Насосы CHL выполнены в виде единого моноблока, в котором объединены электродвигатель и насосная часть, с находящимися в ней рабочими ступенями. Корпусная часть выполнена из нержавеющей стали. Расположение насосов горизонтальное, есть отверстия для предварительного залива и слива воды. Входной патрубок расположен над валом насоса, напорный радиальный патрубок имеет выход вверх.

Данные насосы имеют компактную конструкцию, удобную в обслуживании. Быстросъемный корпус насоса дает возможность легко очищать рабочее колесо.

Электродвигатель:

• 2900 оборотов/минуту;
• асинхронный электродвигатель с защитой от перегрева;
• степень защиты: IP55;
• класс изоляции: F;
• стандартное напряжение: 50 Гц, однофазное исполнение 220 В, трехфазное исполнение 220/380 В.

Условия эксплуатации

• насосы CHL могут перекачивать чистую, невзрывоопасную, маловязкую жидкость, не содержащую абразивных частиц и волокон;
• жидкость, перекачиваемая насосом, не должна быть агрессивной к нержавеющей стали;
• температура жидкости: от -15 до +110°C;
• температура окружающей среды: максимум +40°C.

Сфера использования

• водоснабжение;
• системы кондиционирования воздуха;
• системы охлаждения, нагрева, циркуляции воды;
• системы водоочистки, фильтрации, водоподготовки;
• системы орошения;
• санитарно-техническое оборудование;
• установки повышения давления.
