Описание модели CM 16-4
Горизонтальный многоступенчатый насос CM 16-4 применяется в бытовом, промышленном, сельскохозяйственном водоснабжении для подачи чистой воды без абразивных примесей. Насос устойчив к коррозии, основным конструкционным материалом является нержавеющая хромоникелевая сталь AISI 304, из нее изготовлены корпус насоса, корпус каскада, рабочее колесо, вал, крышка корпуса и распорная втулка. Насос имеет 4 рабочие ступени. Оборудован патрубками с внутренней резьбой: всасывающий патрубок диаметром G2" (50 мм), расположен горизонтально, выше вала насоса; напорный патрубок того же диаметра направлен вверх.
Производительность насоса от 0.1 до 22 м³/час (от 1,7 до 366,7 л/мин), а напор от 33,5 до 54,5 м. вод. ст. При этом оптимальная рабочая точка производительности насоса 16 м³/час (266,7 л/мин) при давлении 45 м. вод. ст.
Насос оборудован трехфазным двигателем 2900 об/мин, 380 В, номинальной мощностью 4 кВт. Класс изоляции "F", степень защиты IP 55.

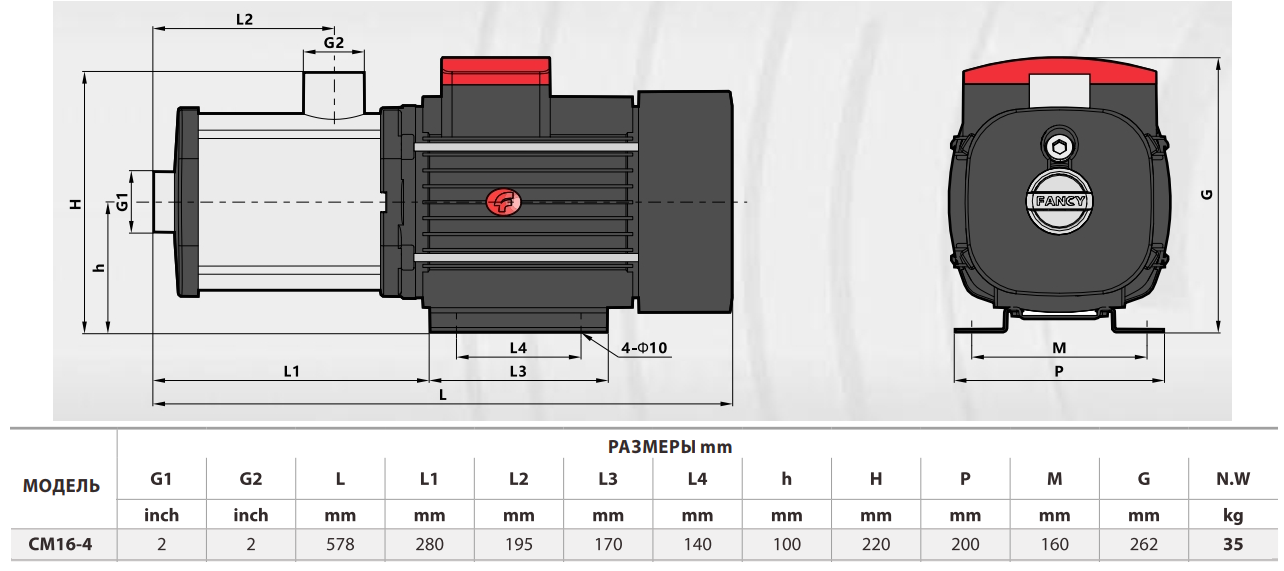

Габаритный чертеж насоса Fancy CM 16-4
Конструкция
Насосы CM выполнены в виде единого моноблока, в котором объединены электродвигатель и насосная часть, с находящимися в ней рабочими ступенями. Корпусная часть выполнена из нержавеющей стали. Качественный подшипник, износостойкое механическое уплотнение. Расположение насосов горизонтальное, есть отверстия для предварительного залива и слива воды. Входной патрубок расположен над валом насоса, напорный радиальный патрубок имеет выход вверх.
Данные насосы имеют компактную конструкцию, удобную в обслуживании. Быстросъемный корпус насоса дает возможность легко очищать рабочее колесо.
Условия эксплуатации
- насосы CM могут перекачивать чистую, невзрывоопасную, маловязкую жидкость, не содержащую абразивных частиц и волокон;
- жидкость, перекачиваемая насосом, не должна быть агрессивной к нержавеющей стали;
- максимальное рабочее давление: 10 бар;
- температура жидкости: от -10 до +120°C;
- температура окружающей среды: максимум +40°C.
Области применения
- водоснабжение;
- системы кондиционирования воздуха;
- системы охлаждения, нагрева, циркуляции воды;
- системы водоочистки, фильтрации, водоподготовки;
- системы орошения;
- санитарно-техническое оборудование;
- установки повышения давления.
