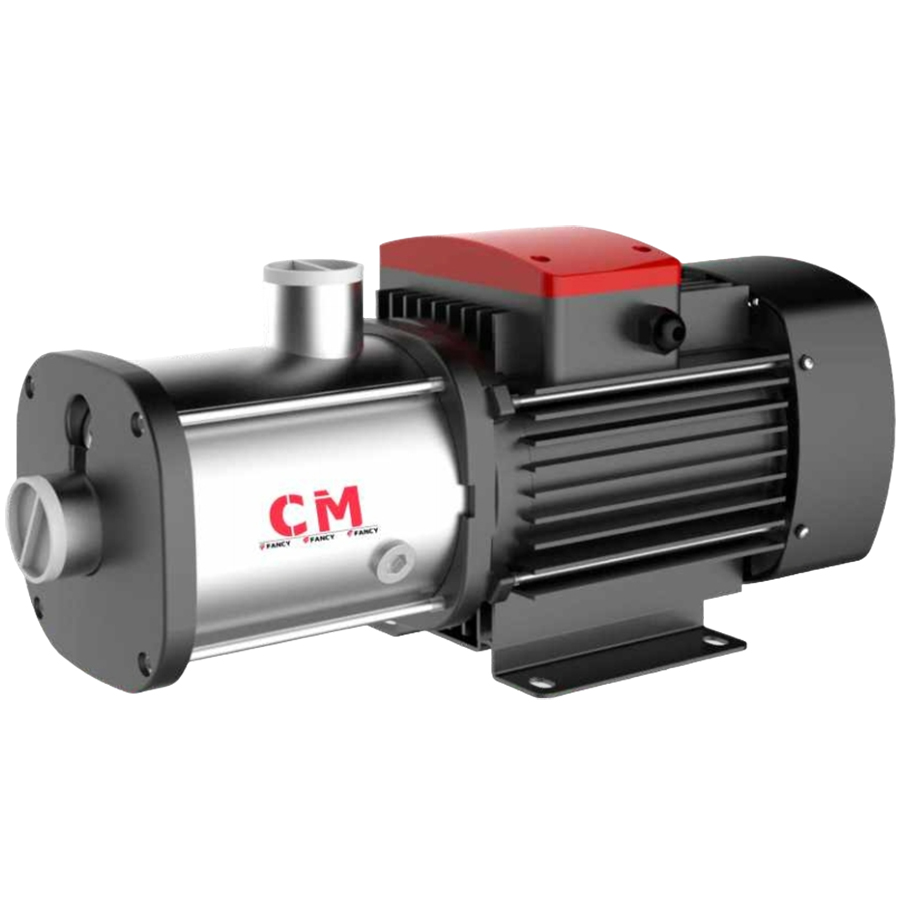

Многоступенчатый насос Fancy CMm 16-1

Описание модели CMm 16-1

Горизонтальный многоступенчатый насос CMm 16-1 применяется в бытовом, промышленном, сельскохозяйственном водоснабжении для подачи чистой воды без абразивных примесей. Насос устойчив к коррозии, основным конструкционным материалом является нержавеющая хромоникелевая сталь AISI 304, из нее изготовлены корпус насоса, корпус каскада, рабочее колесо, вал, крышка корпуса и распорная втулка. Насос имеет 1 рабочую ступень. Оборудован патрубками с внутренней резьбой: всасывающий патрубок диаметром G2" (50 мм), расположен горизонтально, выше вала насоса; напорный патрубок того же диаметра направлен вверх.

Производительность насоса от 0.1 до 22 м³/час (от 1,7 до 366,7 л/мин), а напор от 7 до 12,8 м. вод. ст. При этом оптимальная рабочая точка производительности насоса 16 м³/час (266,7 л/мин) при давлении 10,5 м. вод. ст.

Конструкция

Насосы CM выполнены в виде единого моноблока, в котором объединены электродвигатель и насосная часть, с находящимися в ней рабочими ступенями. Корпусная часть выполнена из нержавеющей стали. Качественный подшипник, износостойкое механическое уплотнение. Расположение насосов горизонтальное, есть отверстия для предварительного залива и слива воды. Входной патрубок расположен над валом насоса, напорный радиальный патрубок имеет выход вверх.

Данные насосы имеют компактную конструкцию, удобную в обслуживании. Быстросъемный корпус насоса дает возможность легко очищать рабочее колесо.

Условия эксплуатации

• насосы CM могут перекачивать чистую, невзрывоопасную, маловязкую жидкость, не содержащую абразивных частиц и волокон;
• жидкость, перекачиваемая насосом, не должна быть агрессивной к нержавеющей стали;
• максимальное рабочее давление: 10 бар;
• температура жидкости: от -10 до +120°C;
• температура окружающей среды: максимум +40°C.

Области применения

• водоснабжение;
• системы кондиционирования воздуха;
• системы охлаждения, нагрева, циркуляции воды;
• системы водоочистки, фильтрации, водоподготовки;
• системы орошения;
• санитарно-техническое оборудование;
• установки повышения давления.
