Многоступенчатый насос высокого давления Calpeda MXH 206/C

Многоступенчатый насос высокого давления Calpeda MXH 206/C
Многоступенчатый насос высокого давления Calpeda MXH 206/C
i
Страна производства:
Италия
Макс. расход (м³/час)
4.8
Макс. давление (м.в.ст.)
65
Рабочая точка
3 м³/час при 48 м.в.ст.
Мощность (кВт)
1.1
Обороты в минуту
2800
Напряжение (В)
380/220
Входной патрубок (мм)
32
Выходной патрубок (мм)
25
ДхШхВ (см)
43х16х19
Вес (кг)
18.5
36 928 ₽
523 €

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

Многоступенчатый насос высокого давления Calpeda MXH 206/C – характеристики

Макс. расход (м³/час)
4.8
Макс. давление (м.в.ст.)
65
Рабочая точка
3 м³/час при 48 м.в.ст.
Мощность (кВт)
1.1
Обороты в минуту
2800
Напряжение (В)
380/220
Входной патрубок (мм)
32
Выходной патрубок (мм)
25
ДхШхВ (см)
43х16х19
Вес (кг)
18.5

Горизонтальный многоступенчатый насос Calpeda MXH 206/C применяется в бытовом, промышленном, сельскохозяйственном водоснабжении для подачи чистой воды без абразивных примесей. Конструкция насоса моноблочного типа с 6 рабочими ступенями. Насос устойчив к коррозии, основным конструкционным материалом является нержавеющая хромоникелевая сталь AISI 304, из нее изготовлены корпус насоса, корпус каскада, рабочие колеса, крышка корпуса и распорная втулка. Вал насоса выполнен из нержавеющей стали AISI 303. Насос оборудован резьбовыми патрубками. Всасывающий патрубок диаметром G 1 ¼" (32 мм), расположен горизонтально, выше вала насоса. Напорный патрубок диаметром G 1" (25 мм), направлен вверх.

Производительность насоса от 1 до 4,8 м³/ч (от 16,6 до 80,0 л/мин), а напор от 25,0 до 65,0 м вод. ст. При этом оптимальная рабочая точка производительности насоса 3,0 м³/ч (50,0 л/мин) при давлении 48,0 м вод. ст. КПД в указанной точке составляет около 47 %.

Насос оборудован двухполюсным трехфазным двигателем 2900 об/мин, 380/220 В, номинальной мощностью 1,1 кВт. Кл. изоляции "F". IP 54.

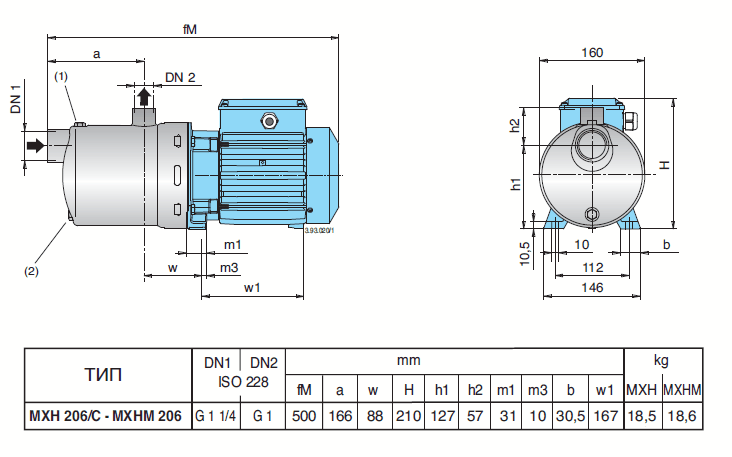

Габаритный чертеж насоса Calpeda MXH 206/C

Габаритный чертеж насоса Calpeda MXH 206/C

Загружаем другие товары из серии…

Горизонтальные многоступенчатые насосы Calpeda MXH - справочная информация

Насосы MXH используют для снабжения домов и зданий водой. Для изготовления данной серии используется нержавеющая сталь 304 или 316L, из которой изготовлен не только корпус, но и рабочий вал, а также рабочее колесо. Таким образом в насосах MXH используются только самые лучшие и дорогие материалы, которые обеспечивают надежную эксплуатацию на протяжении многих и многих лет.
Перекачиваемая вода или иная жидкость должна быть без содержания твердых частиц.

Конструкция

Насосы повышения давления MXH выполнены в виде единого моноблока, в котором объединены электродвигатель и насосная часть, в которой находятся несколько рабочих ступеней. Корпусная часть выполнена из высоколегированной нержавеющей стали. Расположение насосов горизонтальное. Входной патрубок расположен над валом насоса, напорный радиальный патрубок имеет выход вверх. Данная серия имеет малые габариты, отличается высокой прочностью и надежностью конструкции, не имеет выступающих фланцев. Заглушки для наполнения или опорожнения насоса имеют удобный доступ.
Отличие насосов MXH, MXHL
MXH – сталь AISI 304 (DIN 1.4301)
MXHL – сталь AISI 316L (с добавлением молибдена; отличается особой стойкостью к коррозии)
Электродвигатель
Индукционный 2-полюсный двигатель, 50 Гц, 3000 оборотов/минуту.
MXH: трехфазный, 220/380 вольт (до 3 кВт); 380/660 вольт (свыше 3,7 кВт).
MXHM : монофазный 220 вольт, с защитой от перегрева.

Условия эксплуатации

Температура перекачиваемой воды (или иной среды) от -15 °С до +110 °С.
Температура воздуха вокруг насоса не более 40 °С.
Давление внутри насоса, max: 8 атмосфер.

Конструкционные материалы

Элемент насоса
Используемые материалы
Корпус насоса
Нержавеющая сталь 1.4301 (AISI 304)
Корпус каскада
Нержавеющая сталь 1.4301 (AISI 304)
Уплотнительный узел (кольцо) роторного колеса
PTFE (Тефлон)
Импеллер
Нержавеющая сталь 1.4301 (AISI 304)
Всасывающая крышка корпуса
Хромоникелевая сталь 1.4301 (AISI 304)

Защитная втулка
Нержавеющая сталь 1.4301 (AISI 304)
Вал ротора
Сталь AISI 303, а для MXH 32, 48 - AISI 316
Пробка
Нержавеющая сталь 1.4305 (AISI 303)
Механическое уплотнение с гнездом
по нормативу ISO 3069
Алюмоксидная Керамика, Карбон, EPDM (другие материалы по требованию)

Другие исполнения по запросу

Другие напряжения.
С защитным устройством IP 55.
Специальные механические уплотнения для различных жидкостей.
Уплотнительные узлы (кольца) из витона.
Для среды с более высокой или более низкой температурой.
