Самовсасывающий химический насос Vetlan 32SPP-11

Описание модели 32SPP-11

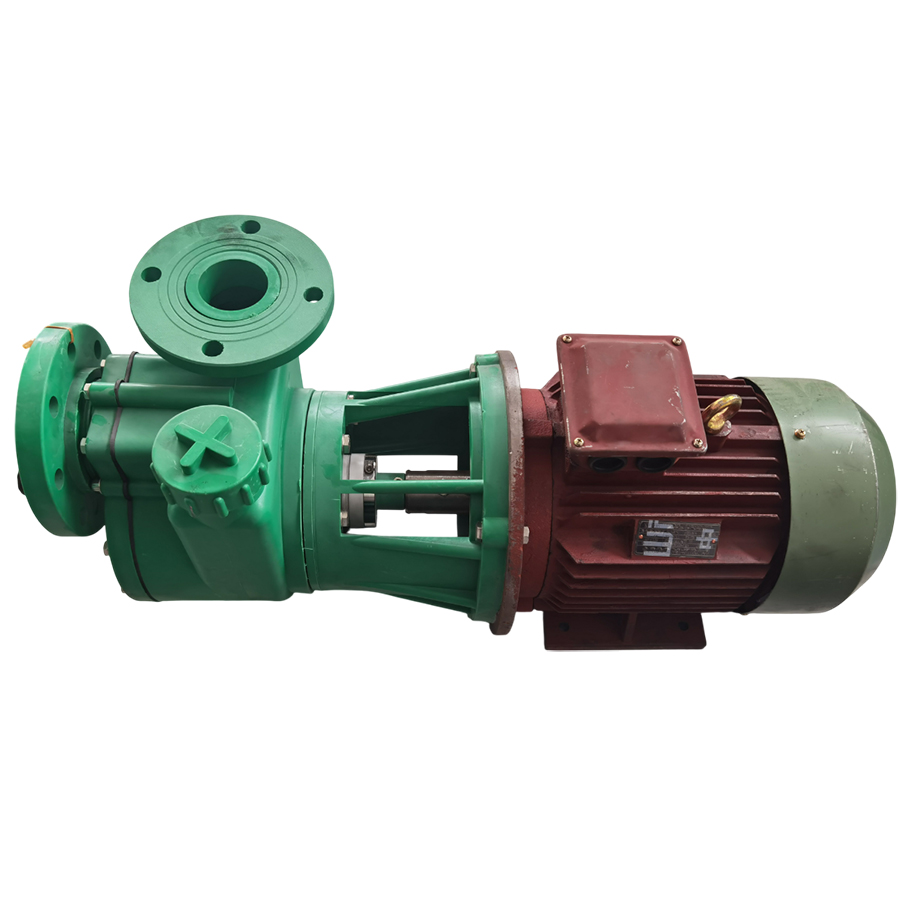

Самовсасывающий химический насос 32SPP-11 – это центробежный горизонтальный насос с корпусом из полипропилена. Перекачивает химически активные жидкости с плотностью до 1.3 кг/дм3 (1300 кг/м3). Температурный диапазон перекачиваемой жидкости до 50°C.

Рабочая точка – 4 м3/час при 11 м. Самовсос до 4 м. Он может увеличиться до 5 м при правильной обвязке: если входная труба опускается ниже уровня входа насоса, то жидкость (которая заливается перед запуском в рабочую камеру) выливается в трубу и самовсос падает.

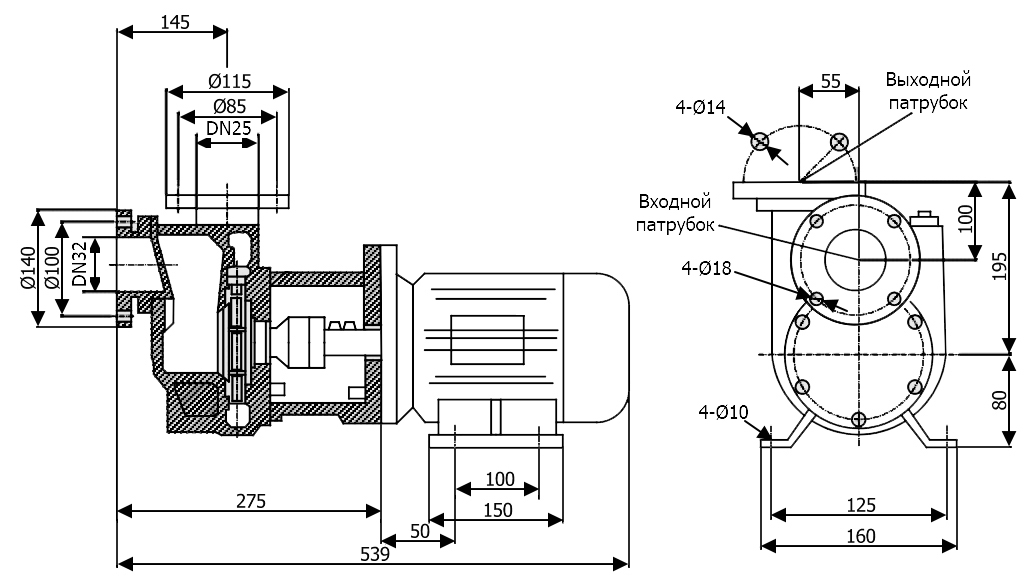

Диаметр входного патрубка – 32 мм, выходного – 25 мм. У насосов всех типоразмеров предусмотрена возможность отсоединения фланцев благодаря резьбовому присоединению, что упрощает монтаж и обслуживание.

Насос оборудован трехфазным двигателем 380 В, 2900 об/мин (2Р), мощностью 0,75 кВт.

Во избежание критической нагрузки на двигатель важно учитывать допустимую плотность перекачиваемой жидкости.

Результаты испытаний

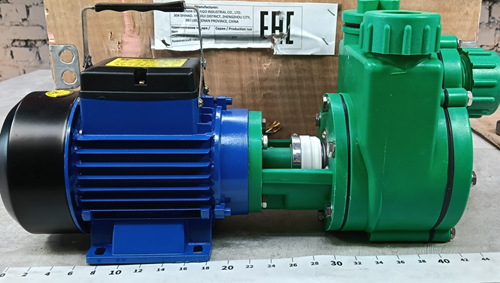

Мы в Зенове всегда тестируем товар, перед тем как предложить его клиенту. Дошла очередь и до самовсасывающего химического центробежного насоса Vetlan 32SPP-11.

Напорная характеристика

Максимальная подача — 9,82 м³/ч при нулевом напоре, максимальный напор — 9 м. Наибольший КПД насос показывает при напоре 4–6 м, поэтому оптимальный рабочий диапазон — 5–7 м³/ч при напоре 4–6 м.

Потребляемая мощность во всём диапазоне не превышает 482 Вт при установленном двигателе 0,75 кВт: около 35 % запаса, двигатель не работает на пределе даже в самой нагруженной точке. Уровень шума — 80–86 дБ.

Высота самовсасывания

• всасывающая линия заполнена жидкостью — 8 м;
• заполнена только рабочая камера, линия пустая — 5 м.

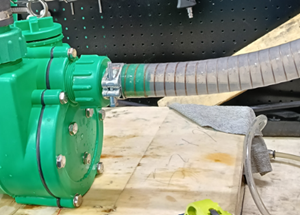

Требования к обвязке всасывающей линии

Перед входным патрубком необходим прямой участок длиной не менее 5 условных диаметров трубы, а перед ним — подъём вверх (например, отвод). Всасывающий трубопровод не должен опускаться ниже уровня входного патрубка.

Если это условие не выполнено, при запуске жидкость из рабочей камеры уходит обратно в линию, насос начинает работать всухую: высота самовсасывания падает до 2,6 м, а полипропиленовые детали перегреваются. Именно такая ошибка монтажа — самая частая причина жалоб «насос не всасывает».

Условия эксплуатации

• Температура перекачиваемой жидкости должна быть от 0 до +50 °C

• Плотность жидкости зависит от модели насоса и может достигать 1,3 кг/дм³

• Не допускайте сухого хода насоса.

Материалы конструкции

• Корпус, импеллер – полипропилен
• Вал – сталь
• Механическое уплотнение – графит, карбид кремния

Области применения

• Химическая промышленность
• Фармацевтика
• Косметическая промышленность
• Пищевая отрасль
• Очистка сточных вод
• Текстильная промышленность
