Химический насос ZY Technology IHF 32-25-125/2-FEP/C-015

Химический насос ZY Technology IHF 32-25-125/2-FEP/C-015
Химический насос ZY Technology IHF 32-25-125/2-FEP/C-015
i
Страна производства:
Китай
Макс. расход (м³/час)
6.5
Макс. давление (м.в.ст.)
22
Рабочая точка
5 м³/час при 20 м.в.ст.
Мощность (кВт)
1.5
Обороты в минуту
2900
Напряжение (В)
380
Материал проточной части
фторопласт FEP
Мин. температура жидкости (°C)
-30
Макс. темп. жидкости (°C)
80
Максимальная плотность (кг/дм³)
1.9
Диаметр твердых включений (мм)
1
Входной патрубок (мм)
32
Выходной патрубок (мм)
25
ДхШхВ (см)
79х32х35
Вес (кг)
80
77 908 ₽
1 238 $

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию ZY Technology в России.

Химический насос ZY Technology IHF 32-25-125/2-FEP/C-015 – характеристики

Макс. расход (м³/час)
6.5
Макс. давление (м.в.ст.)
22
Рабочая точка
5 м³/час при 20 м.в.ст.
Мощность (кВт)
1.5
Обороты в минуту
2900
Напряжение (В)
380
Материал проточной части
фторопласт FEP
Мин. температура жидкости (°C)
-30
Макс. темп. жидкости (°C)
80
Максимальная плотность (кг/дм³)
1.9
Диаметр твердых включений (мм)
1
Входной патрубок (мм)
32
Выходной патрубок (мм)
25
ДхШхВ (см)
79х32х35
Вес (кг)
80

Химический центробежный насос IHF 32-25-125/2-FEP/C-015 – это футерованный фторопластом консольный насос с механическим уплотнением. Насос способен перекачивать концентрированные кислоты и их соединения, промышленные растворители и окислители. Допустимая плотность перекачиваемой жидкости 1,9 кг/дм3 (1900 кг/м3). Температурный диапазон перекачиваемой жидкости от - 30 до 80 °C.

Насос изготовлен из чугуна HT200, внутренняя футеровка и рабочее колесо выполнены из фторопласта FEP (Ф-4МБ). Чугун обеспечивает насосу механическую прочность, а фторопласт высокую химическую и термическую стойкость. Химстойкое механическое уплотнение насоса исключает риск утечки перекачиваемого материала.

Производительность насоса до 6,5 м3/ч (108,3 л/мин), напорное давление до 22 м. вод.ст.
Рабочая точка модели 5 м3/ч при 20 м.вод.ст. КПД 44 %.
Всасывающий патрубок фланец DN 32 мм. Нагнетательный патрубок фланец DN 25 мм.

Насос оборудован трехфазным двигателем 380 В, 2900 об/мин (2Р), класс защиты IP 55, мощностью 1,5 кВт.
Во избежание критической нагрузки на двигатель важно учитывать допустимую плотность перекачиваемой жидкости.

Конструкция и основные материалы исполнения модели

Конструкция химического насоса  ZY Technology IHF

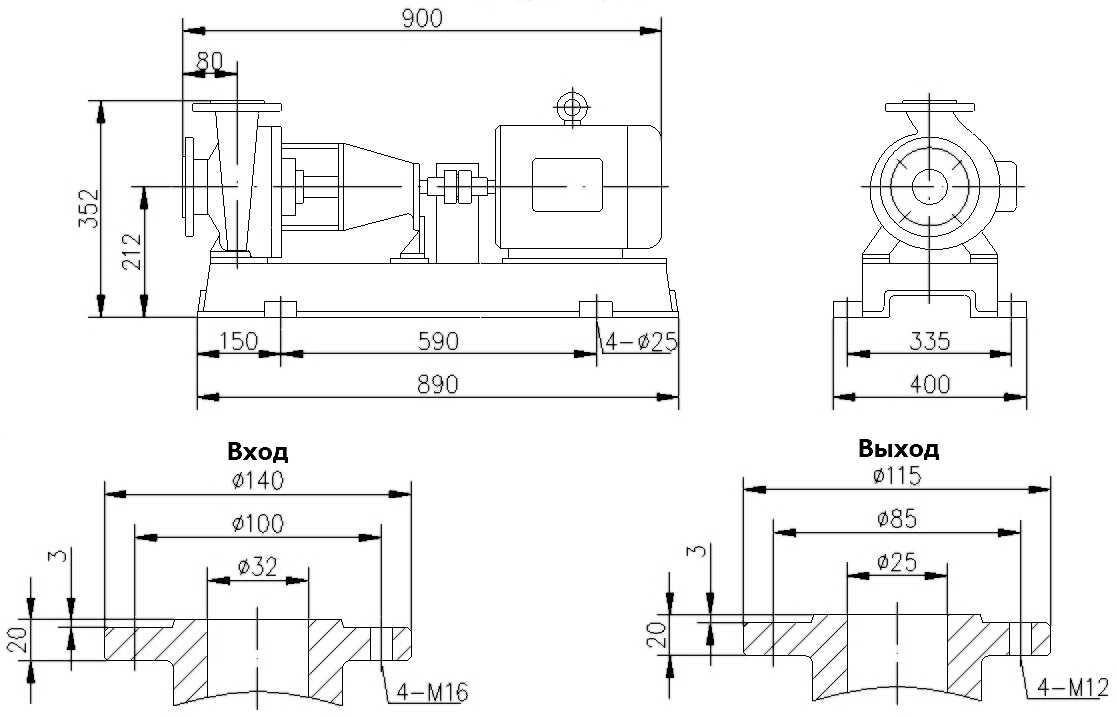

Габаритный чертеж насоса IHF 32-25-125/2-FEP/C-015

Габаритный чертеж насоса IHF 32-25-125/2-FEP/C-015

Загружаем другие товары из серии…

Химические насосы ZY Technology IHF - справочная информация

Химические центробежные насосы IHF из фторопласта FEP (российский аналог М-4МБ) рассчитаны на перекачивание самых агрессивных жидкостей, в том числе концентрированных кислот и щелочей. Даже таких, с которыми не справятся насосы из полипропилена и PVDF. Корпус насосов выполнен из толстого чугуна, а проточная часть футерована фторопластом FEP (PFA на заказ). Оснащены химостойким механическим уплотнением.

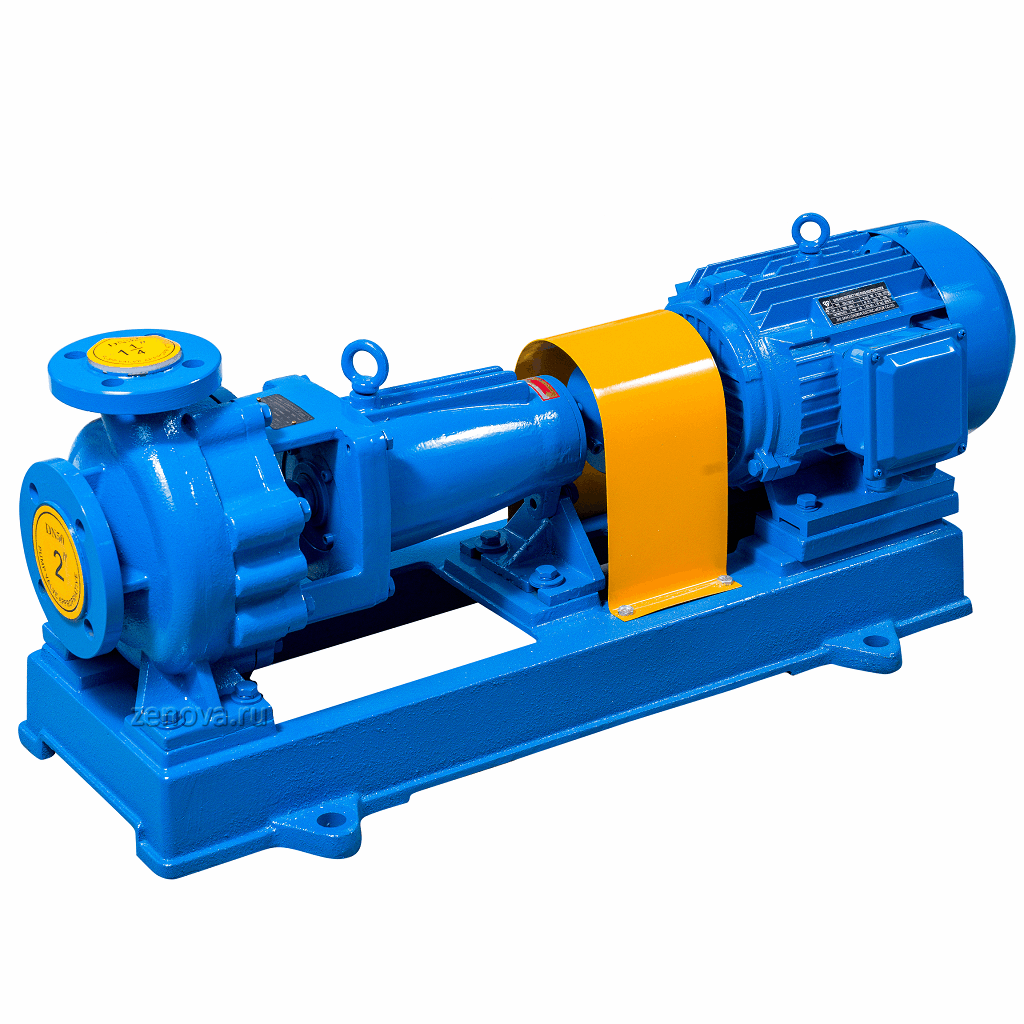

Насосы серии IHF имеют классическую консольную конструкцию - двигатель и насос находятся на общей раме и соединены между собой полумуфтой. Полумуфта закрыта защитным кожухом для защиты от случайных прикосновений и попаданий посторонних предметов. При необходимости двигатель или насосная часть могут быть заменены независимо друг от друга.

Ключевые преимущества насосов IHF

  • Массивный корпус позволяет выдерживать высокие нагрузки и рассчитан на многолетнюю эксплуатацию даже при интенсивной работе насоса.
  • Использование дорогих фторопластов FEP и PFA предполагает бескомпромиссную химическую стойкость насосов. Они справляются с самыми агрессивными жидкостями.
  • На насосах IHF устанавливаются двигатели разной мощности в зависимости от плотности жидкости. Таким образом насосы могут перекачать даже концентрированные  тяжелые кислоты.
  • Насосы не требуют полной очистки жидкости на входе. Они допускают наличие твердых включений диаметром до 1 мм и до 5% по объему.
  • Насосы IHF работают в широком температурном диапазоне и могут использоваться в неотапливаемых помещениях (выдерживают до -30 °C). Они хорошо подходят для разгрузки цистерн с кислотами в зимних условиях (при условии начальной заливки всасывающей линии - все же насосы не самовсасывающие).

Характеристики и условия эксплуатации

  • Минимальная температура перекачиваемой жидкости составляет -30 °C.
  • Максимальная температура перекачивамой жидкости по умолчанию составляет +80 °C (проточная часть и рабочее колесо из фторопласта FEP).
    При использовании футеровки из FEP и рабочего колеса из PFA макс. температура составит +110 °C.
    При использовании футеровки и рабочего колеса из китайского PFA макс. температура составит +140 °C.
    При использовании футеровки и рабочего колеса из PFA (DuPont, США) макс. температура составит +170 °C.
  • Максимальное давление в корпусе насоса может достигать 10 бар.
  • Максимальный допустимый диаметр твердых включений составляет 1 мм. Максимальная объемная доля таких включений 5%.

Электродвигатели

На насосах IHF используются трехфазные асинхронные электродвигатели IEC стандарта.
Все двигатели двухполюсные, частота вращения 2900 об/мин.
Класс защиты двигателей от воды и пыли - IP 55.
Частота питающей сети 50 Гц.

Материалы конструкции

Корпуса насосов IHF сделаны из чугуна, а проточная часть футерована фторопластом.
Рабочее колесо выполнено из фторопласта.
По умолчанию используется фторопласт марки FEP (Ф-4МБ). Под заказ возможно исполнение с фторопластом PFA (Ф-50).
Вал насоса из конструкционной стали S45C (не контактирует с перекачиваемой жидкостью).
Уплотнительные кольца (o-rings) тефлоновые (PTFE).
Уплотнение механическое химостойкое.
