Описание модели S40x32-20

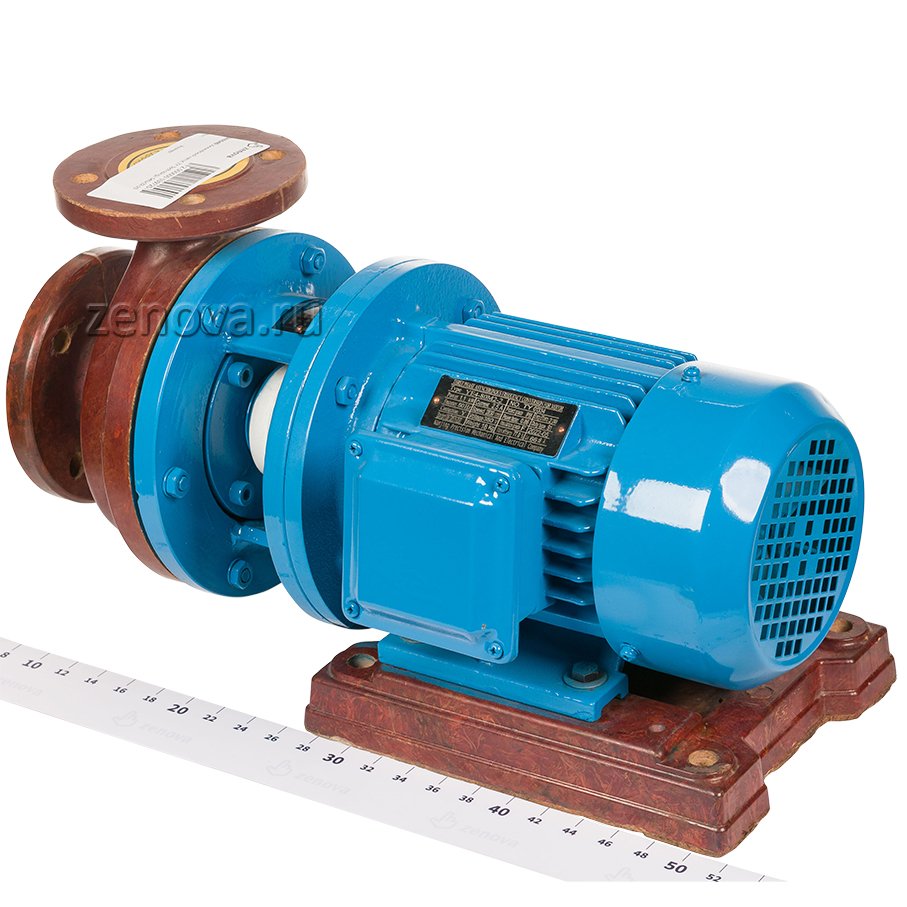

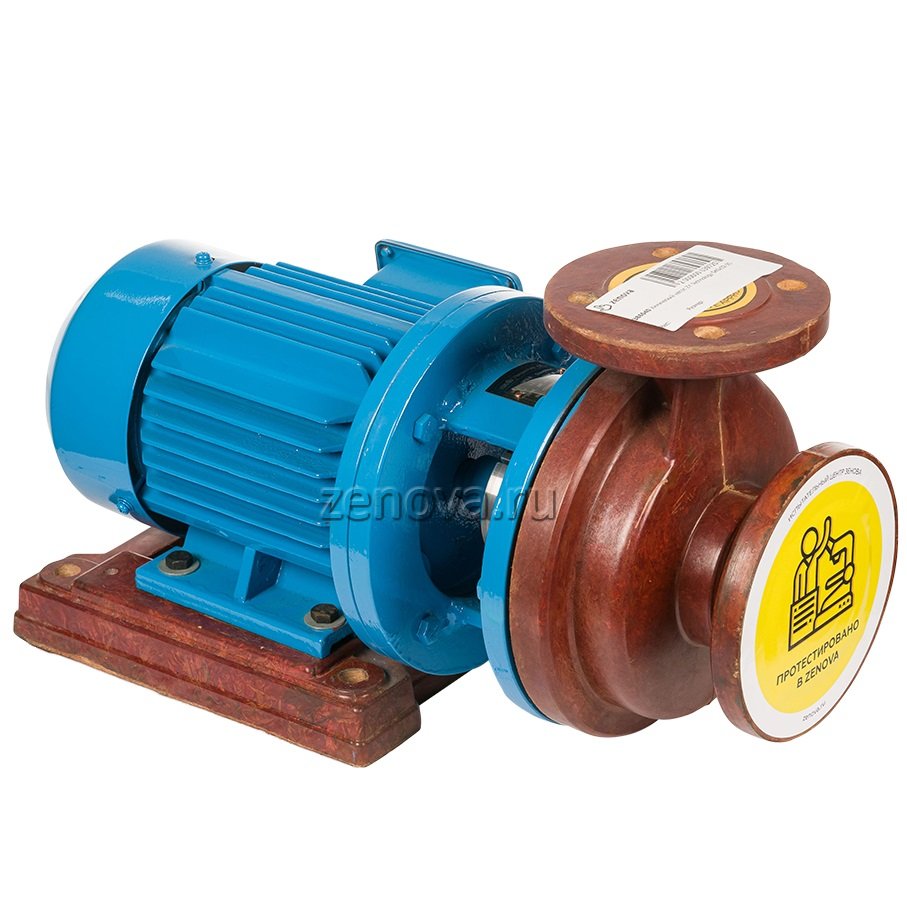

Химический центробежный насос ZY Technology S40x32-20 выдерживает большие механические нагрузки, корпус насоса сделан из стеклопластика (fiberglass).

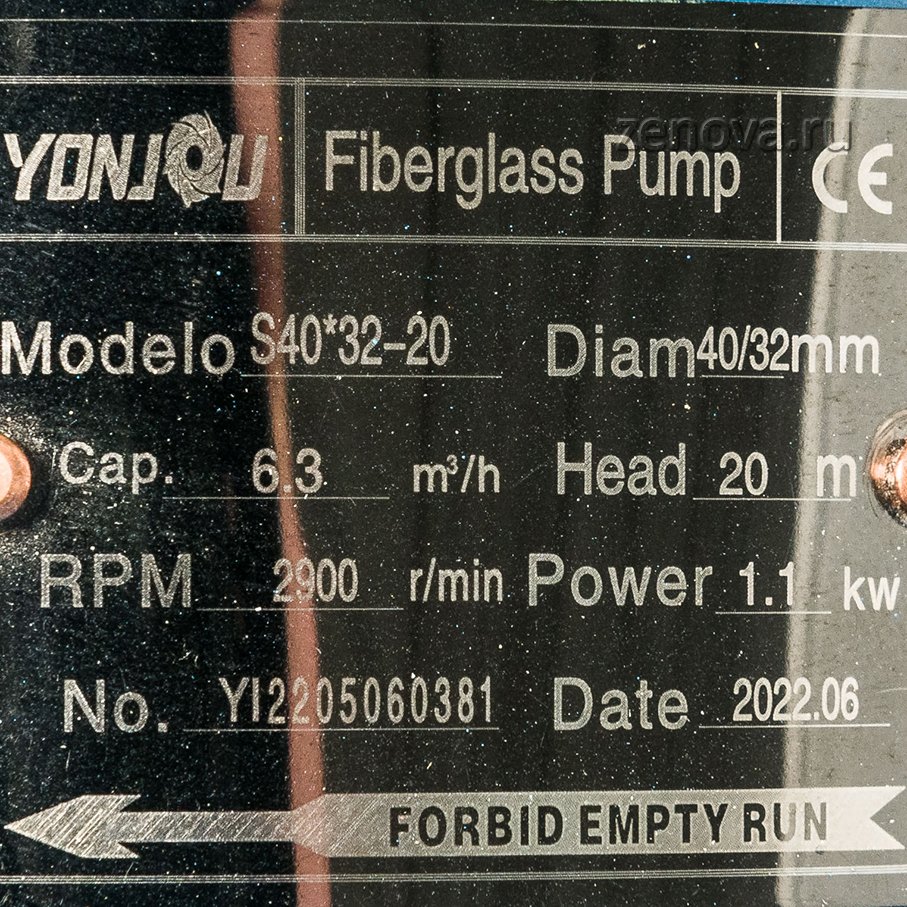

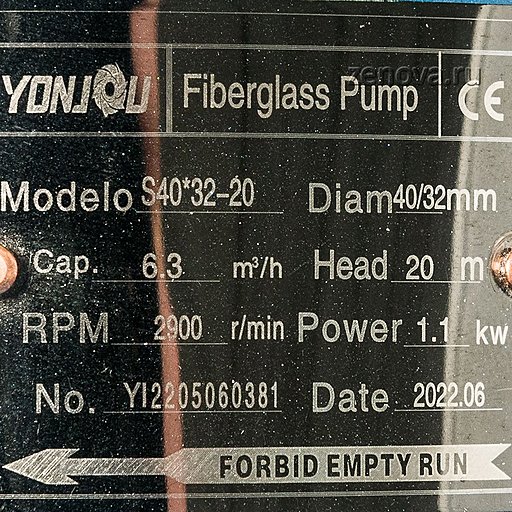

Производительность насоса в рабочей точке 6,3 м3/ч, давление 20 м.вод.ст. КПД 42 %.
Диаметр патрубков вход DN40/выход DN32, фланец.

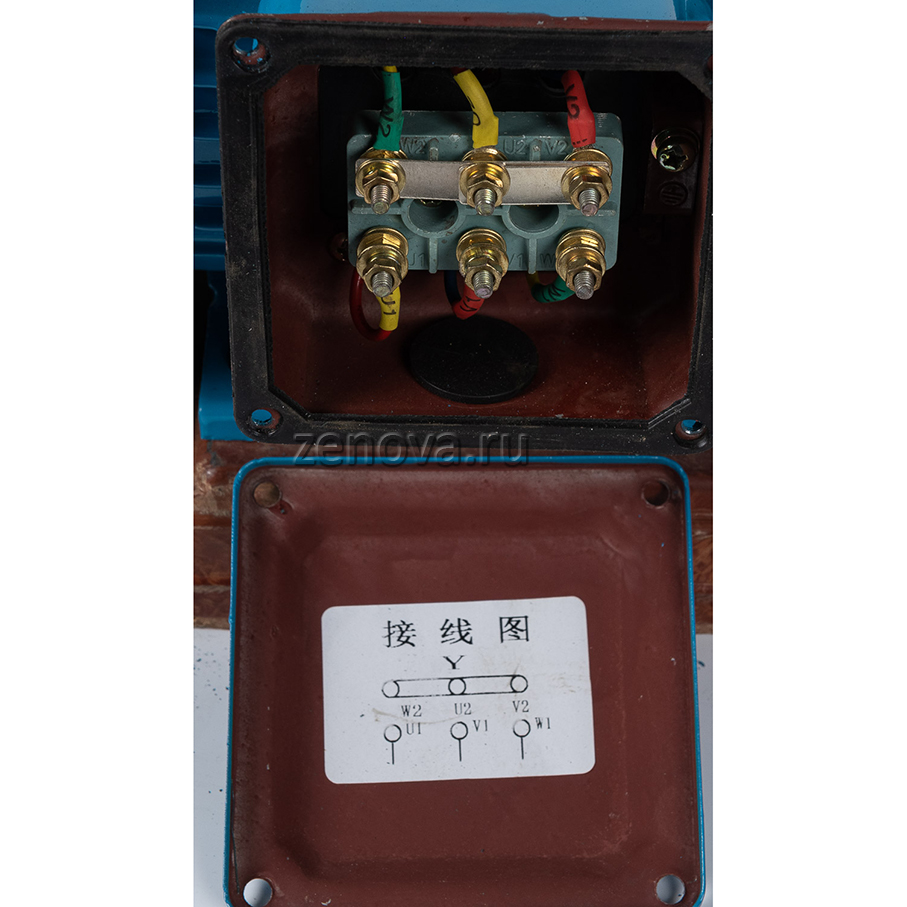

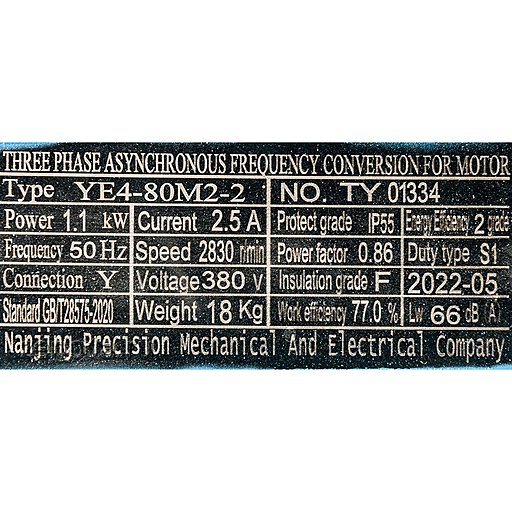

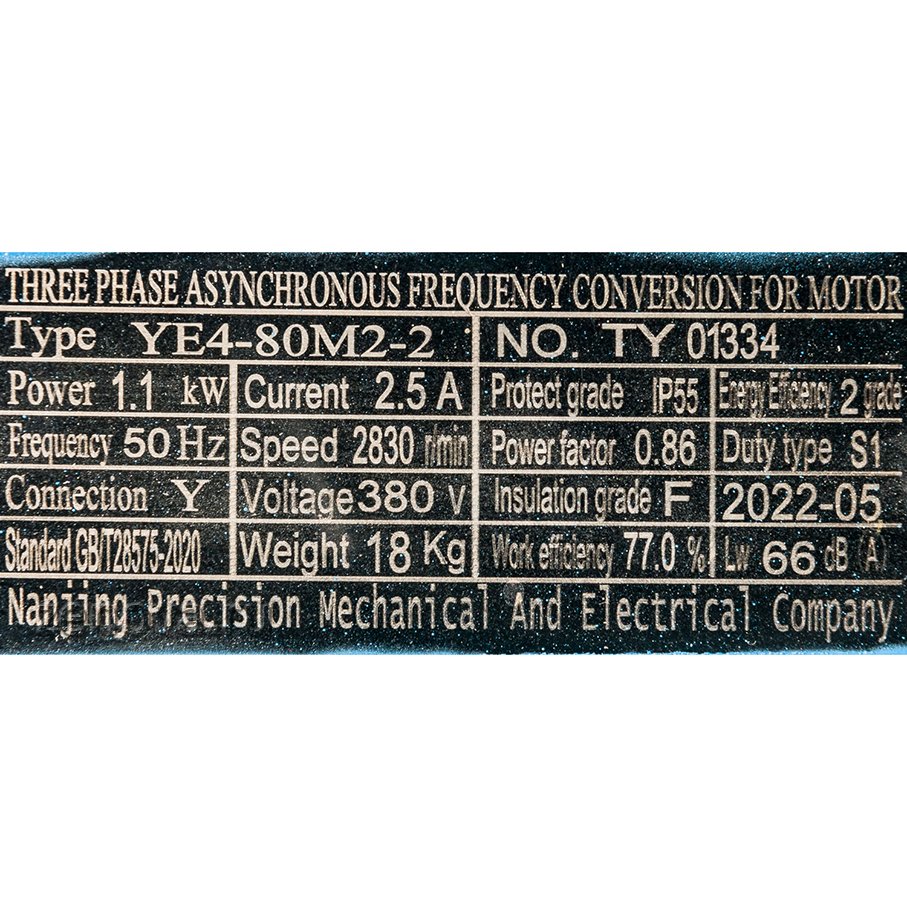

Насос оборудован трехфазным двигателем 380 В, 2900 об/мин (2Р), мощностью 1,1 кВт.
Химическая стойкость
Насосы серии S могут перекачивать многие жидкости. В целом материал корпуса устойчив к маслам, жирам, органическим растворителям и разбавленным кислотам. Вот некоторые вещества, которые могут перекачивать насосы серии S:
| Вещество | Макс. концентрация | Допустимая температура | |
| Азотная кислота | 10% | +25 °C | |
| Серная кислота | 35% | +50 °C | |
| Серная кислота | 5% | +100 °C | |
| Сернистая кислота | 30% | +100 °C | |
| Соляная кислота | 37% | +100 °C | |
| Уксусная кислота | 30% | +100 °C | |
| Уксусная кислота | 99% | +25 °C | |
| Бензол | 90% | +100 °C | |
| Магния соединения | +100 °C | ||
| Морская вода | +100 °C | ||
| Серный ангидрид | +80 °C | ||
| Толуол | +100 °C | ||
| Уксусный ангидрид | 65% | +100 °C | |
| Хлороформ | 95% | +100 °C | |
Условия эксплуатации
- Температура перекачиваемой жидкости должна быть в диапазоне от -30 до +100 °C.
- Перекачиваемая жидкость должна быть чистой, размер твердых частиц не должен превышать 0,2 мм.
- Допустимое давление в корпусе насосов составляет 5 бар.
- Плотность жидкости зависит от модели насоса и может достигать 1,8 кг/дм³.
Материалы конструкции
- Корпус насоса сделан из модицифированного поливинилфенольного стекловолокна.
- Насос оснащен уплотнением типа WB2. Пара трения - карбид кремния/карбид кремния. Наружное покрытие уплотнения и статические кольца выполнены из PTFE. Внутренние пружины уплотнения выполнены из нержавеющей стали AISI 304/316 (пружины не контактируют с перекачиваемой жидкостью).

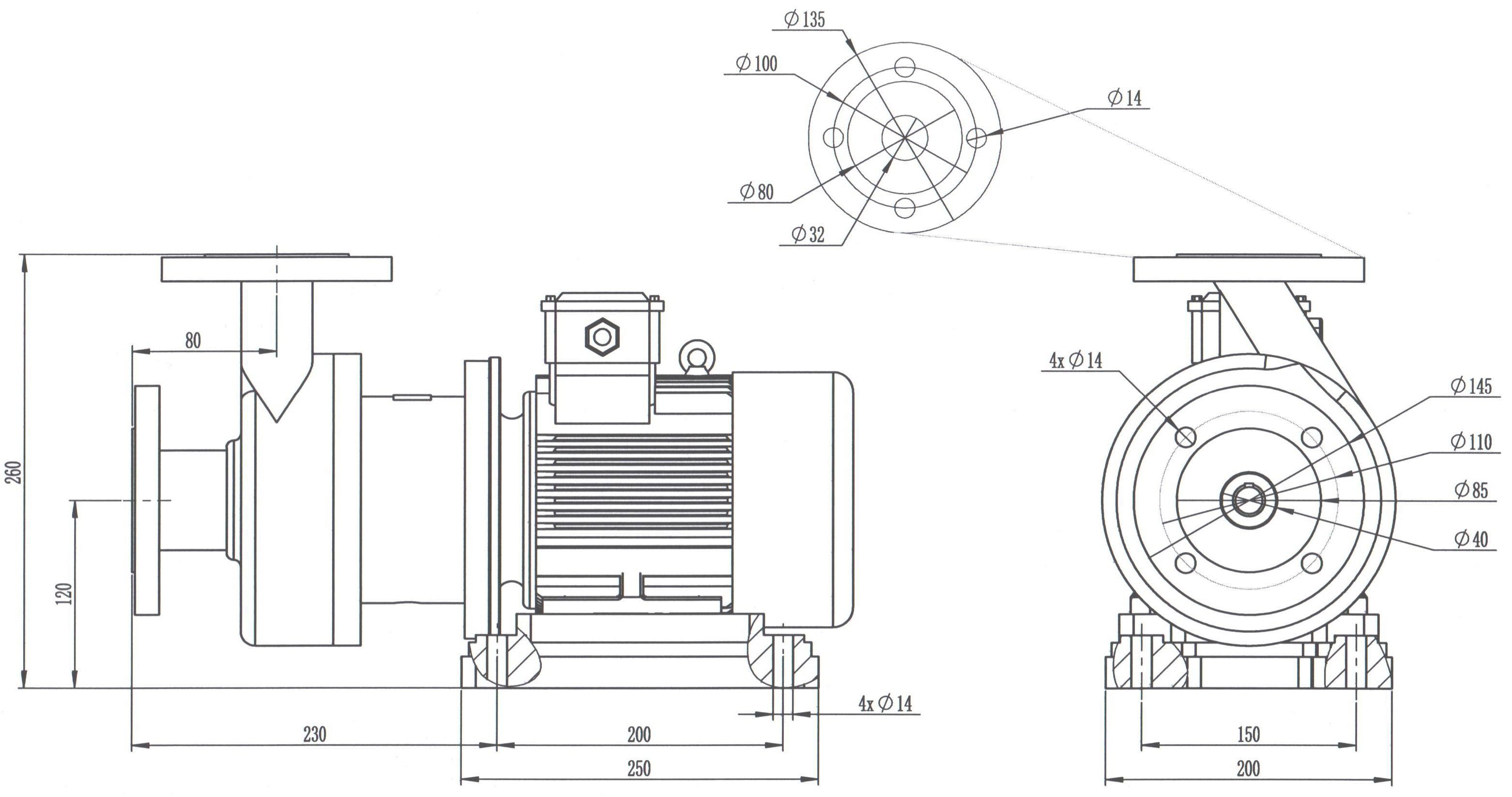

Габаритный чертеж насоса ZY Technology S40x32-20
