Мембранный дозировочный насос Etatron D BD0420--00000 с электродвигателем

Страна производства:

Италия

Инструкция (2.26 МБ)Каталог (479.45 КБ)

Код товара

249130

Макс. расход (л/час)

420

Макс. давление (бар)

2.5

Мощность (Вт)

250

Частота тактов в минуту

103

Напряжение (В)

380

Самовсос (м)

Ход пистона (мм)

8.5

Диаметр мембраны (мм)

115

Входной патрубок (дюйм) ?

Выходной патрубок (дюйм) ?

ДхШхВ (см)

36x20x47

С головкой AA (из нерж.) –172 255 ₽
1 641 €
?

С головкой BA (из PVC) –128 316 ₽
1 222 €
?

Товар снят с производства

Загружаем аксессуары…

Инструкция (2.26 МБ)Каталог (479.45 КБ)

Мембранный дозировочный насос Etatron D BD0420--00000 применяется для дозирования вязких и абразивных реагентов с максимальной производительностью 420 л/час и противодавлением 2,5 бара.

Корпус дозатора отлит из алюминия и покрыт защитной краской. Проточная часть (головка) имеет версии исполнения АА – из нержавеющей стали AISI 316L и ВА - из поливинилхлорида (ПВХ).

Регулирование производительности, в том числе на работающем насосе, осуществляется вручную посредством микрометрического винта, изменяющего длину хода мембраны. Пружинный механизм коробки передач обеспечивает возврат пистона к исходной точке. Диаметр мембраны 115 мм. Ход пистона 8,5 мм, 103 такта/минуту.

Насос оснащен трехфазным вертикально закрепленным электродвигателем 0,25 кВт. Класс изоляции F.

Дозирующий насос поставляется с заглушенными входом (клапан забора) и выходом (клапан сброса) в индивидуальной картонной коробке, для любых видов перевозки. В каждой коробке находится инструкция-паспорт по установке и обслуживанию.

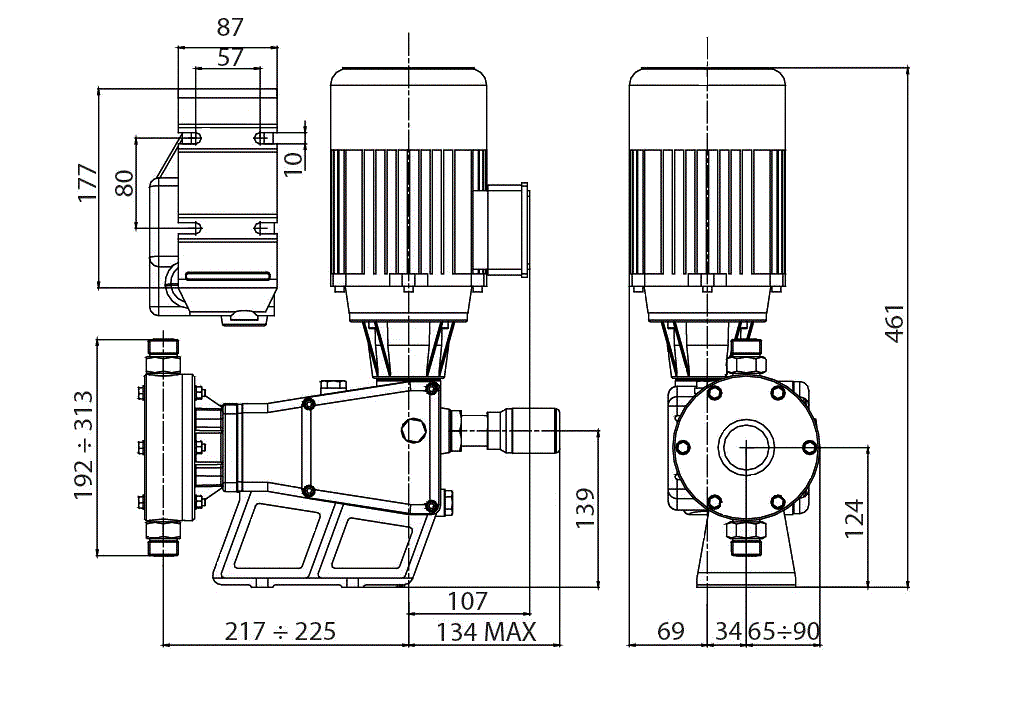

Габаритный чертеж насоса Etatron D BD0420--00000

Загружаем другие товары из серии…

Условный диаметр (дюйм)	Условный диаметр (мм)	Реальный диаметр внутренней резьбы (мм)	Реальный диаметр наружной резьбы (мм)
1/8	5	8,5-8,9	9,3-9,7
1/4	8	11,4-11,9	12,9-13,1
3/8	10	14,9-15,4	16,3-16,6
1/2	15	18,6-19	20,5-20,9
3/4	20	24,1-24,5	26,1-26,4
1	25	30,3-30,8	33-33,2
1 1/4	32	39-39,5	41,5-41,9
1 1/2	40	44,8-45,3	47,4-47,8
2	50	56,2-56,6	59,2-59,6
2 1/2	65	73,8	76
3	80	86,8	89
4	100	105,8	108
5	125	130,8	133
6	150	156,8	159

Условный диаметр (дюйм)	Условный диаметр (мм)	Реальный внутренний диаметр резьбы (мм)	Реальный наружный диаметр резьбы (мм)
1/8	5	8,5-8,9	9,3-9,7
1/4	8	11,4-11,9	12,9-13,1
3/8	10	14,9-15,4	16,3-16,6
1/2	15	18,6-19	20,5-20,9
3/4	20	24,1-24,5	26,1-26,4
1	25	30,3-30,8	33-33,2
1 1/4	32	39-39,5	41,5-41,9
1 1/2	40	44,8-45,3	47,4-47,8
2	50	56,2-56,6	59,2-59,6
2 1/2	65	73,8	76
3	80	86,8	89
4	100	105,8	108
5	125	130,8	133
6	150	156,8	159

Мембранный дозировочный насос с электродвигателем Etatron D BD0420--00000

Описание модели D BD0420--00000

Комплект поставки

Габаритный чертеж насоса Etatron D BD0420--00000
