США
От 1 до 22,6 м3/час
Напор до 69 метров
Из PTFE
Цена от 121 493 ₽
Мембранные пневматические насосы Graco Chemsafe американской компании Graco Inc. относятся к классу "A" (высокий уровень качества). Подробнее
МодельМакс. расходМакс. давлениеРабочая точкаВходной патрубокВариант и стоимость
0.84690.7 м³/час при 17 м.в.ст.6
121 493 ₽
1 846 $
Добавить
1.5691.3 м³/час при 14 м.в.ст.10
128 140 ₽
1 947 $
Добавить
3.6692.7 м³/час при 29 м.в.ст.15
252 397 ₽
3 835 $
Добавить
8.7697.2 м³/час при 17 м.в.ст.25
429 568 ₽
6 527 $
Добавить
22.56918 м³/час при 21 м.в.ст.40
804 577 ₽
12 225 $
Добавить
Двухмембранный пневматический насос Graco CHEMSAFE 205PT

Двухмембранный пневматический насос Graco CHEMSAFE 205PT

i
Макс. расход (м³/час)
0.84
Макс. давление (м.в.ст.)
69
Рабочая точка
0.7 м³/час при 17 м.в.ст.
Входной патрубок (мм)
6
121 493 ₽
1 846 $
Добавить
Двухмембранный пневматический насос Graco CHEMSAFE 307PT

Двухмембранный пневматический насос Graco CHEMSAFE 307PT

i
Макс. расход (м³/час)
1.5
Макс. давление (м.в.ст.)
69
Рабочая точка
1.3 м³/час при 14 м.в.ст.
Входной патрубок (мм)
10
128 140 ₽
1 947 $
Добавить
Двухмембранный пневматический насос Graco CHEMSAFE 515PT

Двухмембранный пневматический насос Graco CHEMSAFE 515PT

i
Макс. расход (м³/час)
3.6
Макс. давление (м.в.ст.)
69
Рабочая точка
2.7 м³/час при 29 м.в.ст.
Входной патрубок (мм)
15
252 397 ₽
3 835 $
Добавить
Двухмембранный пневматический насос Graco CHEMSAFE 1040PT

Двухмембранный пневматический насос Graco CHEMSAFE 1040PT

i
Макс. расход (м³/час)
8.7
Макс. давление (м.в.ст.)
69
Рабочая точка
7.2 м³/час при 17 м.в.ст.
Входной патрубок (мм)
25
429 568 ₽
6 527 $
Добавить
Двухмембранный пневматический насос Graco CHEMSAFE 1590PT

Двухмембранный пневматический насос Graco CHEMSAFE 1590PT

i
Макс. расход (м³/час)
22.5
Макс. давление (м.в.ст.)
69
Рабочая точка
18 м³/час при 21 м.в.ст.
Входной патрубок (мм)
40
804 577 ₽
12 225 $
Добавить

Мембранные насосы Graco Chemsafe - справочная информация

Мембранные пневматические насосы Graco Chemsafe американской компании Graco Inc. относятся к классу "A" (высокий уровень качества). Это надежные самовсасывающие насосы из тефлона, обладающие чрезвычайной химостойкостью, они совместимы с едкими, токсичными жидкостями, такими как кислоты, топливо, клеи, краски, смолы, а также более вязкими жидкостями и суспензиями. Обратите внимание на достаточно эстетичный внешний вид моделей, который дополняет их надежную и безопасную конструкцию.

На выбор предлагаются модели с соединительными размерами 1/4", 3/8", 1/2", 1" или 1-1/2".
Для вариативности монтажа, у всех моделей предусмотрены коллекторы с центральным и боковым подсоединением.

Почему насосы Chemsafe безопасны и надежны?

1. Все насосы Graco Chemsafe выполнены из тефлона. Именно тефлон гарантирует высокую химическую стойкость данной серии и обеспечивает безопасность при работе с химическими веществами.
2. Универсальные мембраны из формованного тефлона позволяют увеличить срок службы оборудования.
3. Корпус выполнен с помощью оборудования с ЧПУ. Механическая обработка конструкции и плотная конфигурация болтов определяют высокую точность соединения компонентов. Это обеспечивает высокую герметичность насосов и надежную защиту от утечки перекачиваемых материалов.
4. Конструкция воздушного клапана устойчива к обледенению, защищает от срыва и проста в обслуживании.
Пневмодвигатель небольших моделей CHEMSAFE 205 и 307 оснащен одним управляющим клапаном, у большеразмерных моделей CHEMSAFE 515, 1040, 1590 конструктивно предусмотрено два управляющих клапана.

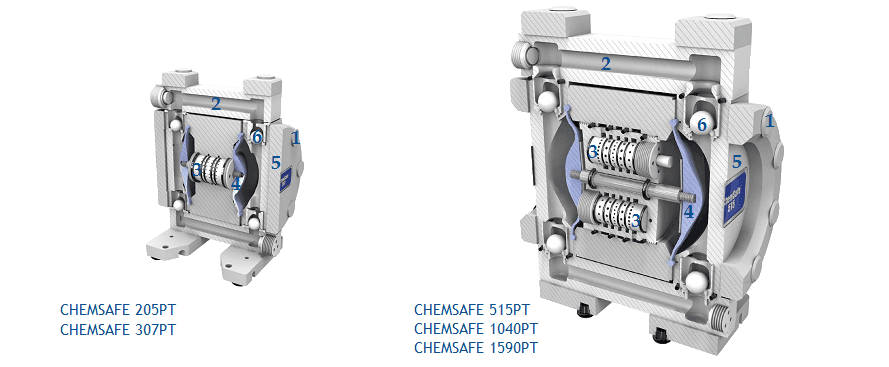

Рисунок 1. Устройство конструкции насоса Graco Chemsafe
1. Соединительные болты плотной конфигурации
2. Коллекторы из PTFE
3. Управляющий клапан пневмодвигателя
4. Мембраны из формованного PTFE
5. Корпус из PTFE
6. Шарики обратного клапана из PTFE

Технические характеристики Graco Chemsafe

Модельный ряд CHEMSAFE 205PT-307PT-515PT-1040PT-1590PT имеет следующие показатели:
- Максимальная скорость потока от 0,84 до 22,6 м3/час (от 14 до 376 л/мин);
- Максимальные показатели напора 69 метров;
- Рабочий диапазон давления воздуха от 2,1 до 6,9 бар;
- Максимальный расход воздуха от 260 до 1300 л/мин;
- Самовсасывающая способность при сухом пуске до 5 метров;
- Диаметр всасывающих и напорных патрубков от 1/4" до 1-1/2" NPT, BSPT;
- Диаметр подключения компрессора на входе 1/8", 1/4", 1/2" NPT, BSPT.

Расшифровка обозначения насосов Graco Chemsafe

Пример модификации CHEMSAFE 515PT-P03APT4PTPTPOPT
Воспользуйтесь данным примером для расшифровки обозначения насоса.
515 – типоразмер насоса 515 (1/2"). Другие варианты типоразмеров: 205 (1/4"), 307 (3/8"), 1040 (1"), 1590 (1-1/2")
PT – материал корпуса PTFE (тефлон)
P03A - материал центральной секции Р (полипропилен), порт воздушной линии BSPT (если P01A, то материал тот же полипропилен, но порт воздушной линии NPT)
PT4 - материал проточной части PTFE (тефлон), порт BSPT (если PT3,то NPT)
PT - материал седел PTFE (тефлон)
PT - материал шариков PTFE (тефлон)
PO - материал мембран формованный PTFE/EPDM
PT – материал уплотнительных колец PTFE (тефлон)

Условия эксплуатации мембранных насосов Graco Chemsafe

- Температурный диапазон перекачиваемой среды от +4 до 100 °С.
- Температура хранения насоса и окружающей среды не должна быть ниже 0 °C.
Эксплуатация насоса при температурах ниже точки замерзания может ускорить износ эластомеров и компонентов в насосе.
- Высота сухого самовсоса колеблется от 2 до 5 метров в зависимости от модели.
Самовсасывающая способность моделей с заполненной всасывающей линией достигает 9,5 метров.
- Давление воздуха в пневмолинии не должно превышать 6,9 бар, но и не должно быть меньше 2,1 бар. Слишком низкое давление ведет к остановке насоса и потребует его перезапуска, а избыточное давление нежелательно по причине поломки насоса.
- Запуск насоса производится путем начала подачи сжатого воздуха. Остановка насоса производится путем прекращения подачи сжатого воздуха.

Материалы конструкции серии Graco Chemsafe

Основным материалом изготовления данных насосов является тефлон, из него выполнены корпус проточной части, диафрагмы, шарики, седла и уплотнительные кольца.
Материалом центральной секции насоса служит сверхвысокомолекулярный полипропилен.
