Двухмембранный пневматический насос Graco CHEMSAFE 1040PT

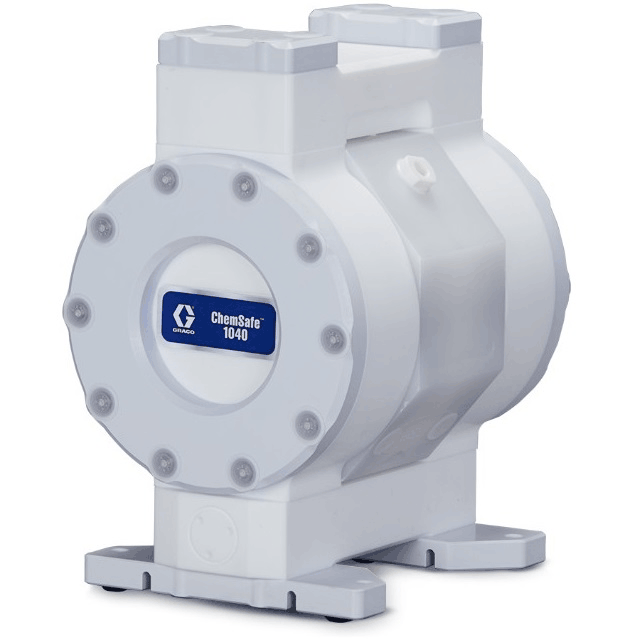

Лицевая сторона модели Graco CHEMSAFE 1040PT

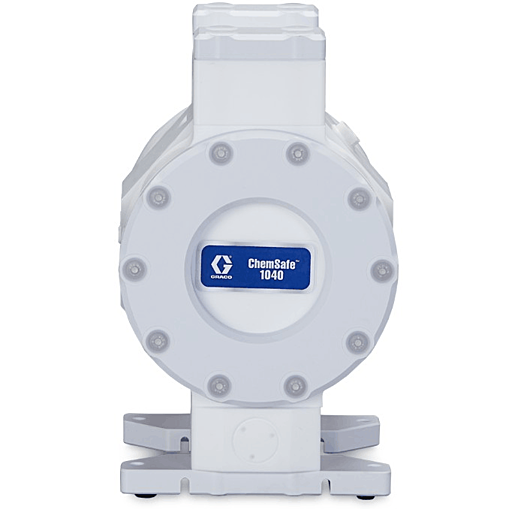

Вид сбоку модель Graco CHEMSAFE 1040PT

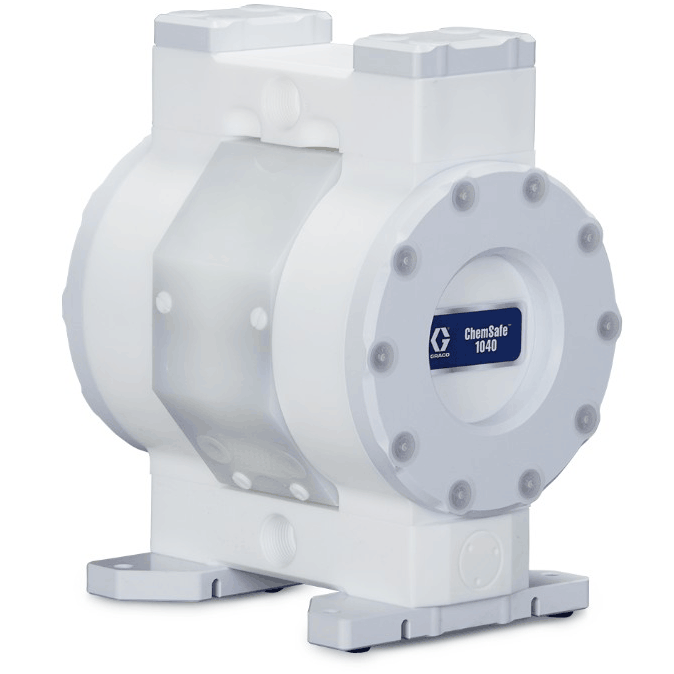

Оборотная сторона модели Graco CHEMSAFE 1040PT
Двухмембранный пневматический насос Graco CHEMSAFE 1040PT
Двухмембранный пневматический насос Graco CHEMSAFE 1040PT
Двухмембранный пневматический насос Graco CHEMSAFE 1040PT
i
Страна производства:
США
Код товара
316040
Макс. расход
8.7
Макс. давление (м.в.ст.)
69
Рабочая точка:
7.2 м³/час при 17 м.в.ст.
Макс. темп. жидкости (°C)
100
Самовсос (м)
4
Диаметр твердых включений (мм)
6
Воздушный патрубок (дюйм)
1/4
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100105,8108
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
Выходной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100105,8108
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
ДхШхВ (см)
28х21х36
Вес (кг)
18
620 065 ₽
6 527 $

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Загружаем аксессуары…

Описание модели CHEMSAFE 1040PT


Двухмембранный пневматический насос CHEMSAFE 1040PT из тефлона перекачивает нейтральные, химические, коррозионные, токсичные, вязкие жидкости и среды. В перекачиваемой среде допустимо наличие твердых частиц размером до 6 мм.

CHEMSAFE 1040PT - это краткое название модели.
Полная заводская маркировка CHEMSAFE 1040PT-P03APT4PTPTPOPT, в ней содержится расшифровка материалов насоса:
1040 - типоразмер модели 1" (25 мм)
PT - материал проточной части тефлон (PTFE)
P03A - материал центральной секции полипропилен (P), порт воздушной линии BSPT
PT4 - корпус проточной части из тефлона (PTFE), порт BSPT
PT - седла из тефлона (PTFE)
PT - шарики из тефлона (PTFE)
PO - формованные мембраны из PTFE/EPDM (тефлон/этилен-пропиленовый каучук)
PT - уплотнительные кольца из тефлона (PTFE).

Температура перекачиваемой жидкости должна быть в пределах от +4 до +100 °C.

Производительность CHEMSAFE 1040PT составляет от 1 до 146 л/мин (0,06 до 8,76 м3/ч), давление воздуха на входе в насос должно быть от 2,1 до 6,9 бар. Максимальная высота напора 69 м, расход воздуха при этом составляет 1,3 м3/мин (1300 л/мин). Высота сухого самовсасывания 4 метра.

Максимальная скорость насоса 260 циклов в минуту. За один цикл насос перекачивает 0,56 литра жидкости.
Уровень шума при скорости 100 циклов в минуту составляет 61,6 дБ, а при скорости 260 циклов уровень шума 78,3 дБ.

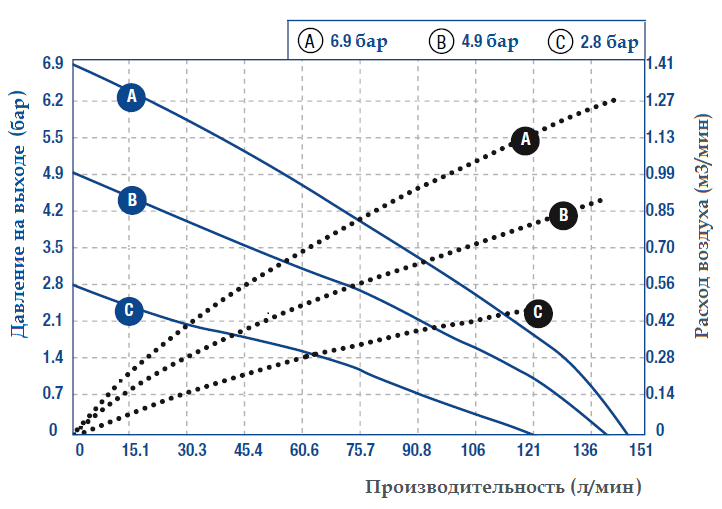

Рабочие характеристики насоса Graco CHEMSAFE 1040PT

Рабочие характеристики насоса Graco CHEMSAFE 1040PT

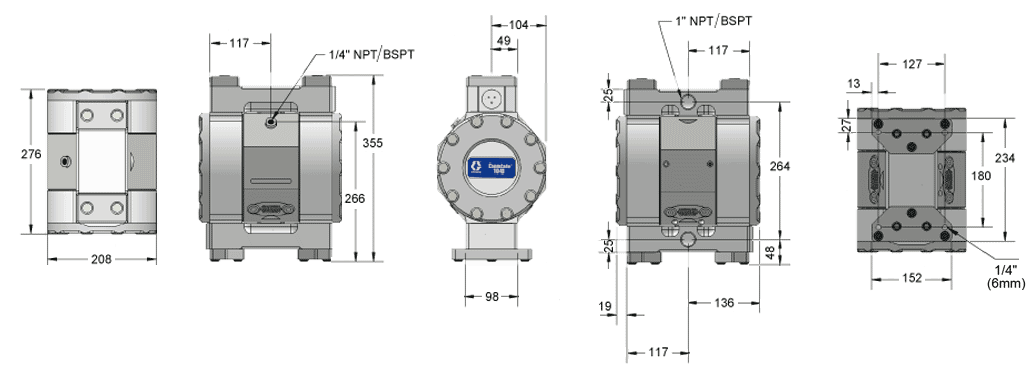

Габаритный чертеж насоса Graco CHEMSAFE 1040PT

Габаритный чертеж насоса Graco CHEMSAFE 1040PT
