Мембранные насосы Wilden Original и Advanced - справочная информация
Мембранные пневматические насосы американской компании Wilden серии Original и Advanced хорошо подходят для перекачивания широкого круга агрессивных, вязких, абразивных жидкостей. Это насосы класса "А" ( высокий уровень качества). Они весьма дороги, но и весьма популярны благодаря высокой надежности и повышенной энергоэффективности. Корпуса насосов Wilden могут быть изготовлены из полипропилена, фторопласта PVDF, алюминия и нержавеющей стали. Насосы имеют гигиенические сертификаты и разрешение на применение Ростехнадзора.
Насосы Wilden Original и Wilden Advanced. Какие из них предпочесть?
Насосы серии Original выпускаются больше 50 лет. Они имеют классическую конструкцию с хомутами. По заявлению самой компании Wilden конструкция с хомутами предназначена для тех задач, где требуется надежная конструкция насоса без ущерба простоте обслуживания. Если взглянуть на график производительности, то серия Original обеспечивает меньшее давление при равной производительности.
Насосы серии Advanced позиционируются как более современная конструкция с болтами и полным отсутствием утечек. Переработанная проточная часть способствует увеличению производительности. От себя добавим, что увеличение производительности сопровождается несоразмерным ростом потребления сжатого воздуха. К тому же серия Advanced обеспечивает меньшую высоту самовсоса по сравнению с серией Original.

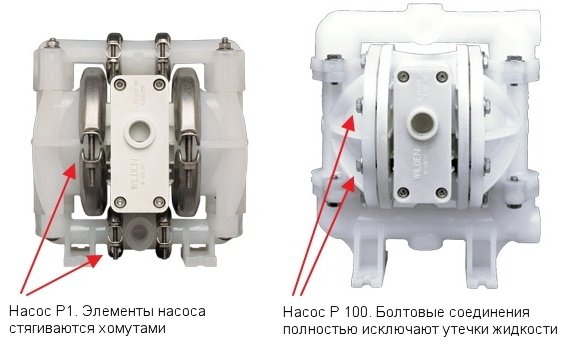

Рисунок 1. Наглядное отличие насоса серии Original (P1) и такого же по производительности насоса серии Advanced (P100)
Серия Original имеет типоразмеры 0.25; 1, 2, 4, 8, 15, 20.
Серия Advanced имеет эти же типоразмеры, но они обозначаются кратно ста: 25; 100, 200, 400, 800, 1500, 2000.
То есть насос P1 серии Origianl соответствует насосу P100 серии Advanced (имеет примерно ту же самую производительность), а насос T4 соответствует насосу T400.
Некоторые преимущества насосов Wilden для российских пользователей
Мембранные насосы Wilden действительно популярны в России. Можно назвать тому несколько причин.
Во-первых, гибкость. Запатентованные воздушные клапаны Accu-Flo , Pro-Flo X и Pro Flo Shift позволяют регулировать производительность насосов без применения внешних приспособлений.
Во-вторых, возможность эксплуатации в экстремальных климатических условиях. В России это дорогого стоит.
В-третьих, насосы Wilden имеют полную разрешительную документацию: сертификаты соответствия, гигиенические разрешения, разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору России.
В-четвертых, цена. Стоимость некоторых насосов Wilden оказывается весьма выгодной. Особенно недорогими получается алюминиевые насосы средних и больших типоразмеров (патрубки от 38 мм; типоразмер 4 и выше) с каучуковыми мембранами (Neoprene, Buna-N). Пластиковые насосы с мембранами из тефлона у Wilden все-таки дороги.
Разбираемся в маркировке металлических мембранных насосов Wilden
Вот пример обозначения металлического насоса Wilden:
P1/AAPPP/BNS/TF/ABN/0014
Что означают буквы и цифры в маркировке?
- P1 тип воздушного клапана и типоразмер насоса. Подробнее о воздушных клапанах Wilden мы расскажем ниже.
- AAPPP - эти 5 букв обозначают по порядку материал: корпуса насоса, внешнего пистона диафрагмы (находится между диафрагмой и перекачиваемой средой), центральной секции насоса (3 и 4 буква) и воздушного клапана.
Буква A означает алюминий, S - нержавеющая сталь, W - ковкий чугун, K - фторопласт, P - полипропилен, Z - отсутствие компонента.
- BNS - это материал рабочих мембран насоса. Подробнее о материалах мембраны мы расскажем ниже.
- TF - это материал шариковых клапанов, которые управляют течением жидкости внутри насоса. О материалах читайте ниже.
- ABN - первая из букв означает материал седла шариковых клапанов (A - алюминий), вторая и третья буквы - материал уплотнительных колец насоса.
- 0014 последние цифры - это специальный код, который обозначает особенности типа и расположения патрубков насоса. Насосы изготавливаются с различными типами присоединений – BSP (резьба), фланец ( DIN; ANSI), Tri-Clamp® и размерами патрубков.
Вот пример маркировки пластикового насоса Wilden:
P.025/KZPPP/TEL/TF/KTV.
Разберем и эту маркировку по пунктам.
P.025 - Буква P обозначает тип воздушного клапана (см. подробнее следующий раздел), а цифра .025 указавает на типоразмера насоса.
KZPPP - первая буква - материал проточной части корпуса (K - фторопласта, P - полипропилен, T - тефлон или PFA), вторая - материал пистона (Z - без пистона), третья и четвертая буквы означают материал центральной секции насоса (в данном случае полипропилен), пятая буква - материал воздушного клапана (P - полипропилен).
TEL - материал мембраны (TEL - тефлон+неопрен, BNS - Buna-N, WFS - Wilflex он же Santoprene)
TF - материал шариков клапана (TF - тефлон)
KTV - первая буква означает материал седла клапана (K - фторопласт, P - полипропилен), вторая и третья буквы означают материал уплотнительного кольца седла клапана (BN - Buna-N, TV - тефлон+Viton, WF - Wilflex или Santoprene).
Насосы изготавливаются с различными типами присоединений – BSP (резьба), фланец ( DIN; ANSI), Tri-Clamp® и размерами патрубков.
В обозначениях материалов корпуса и прочих внутренних элементов насосов Wilden могут встречаться и другие буквы. Вот их значения:
A - алюминий
S - нержавеющая сталь
W - чугун с шаровидным графитом
B - латунь
L - ацеталь
P - полипропилен
G - кондуктивный ацеталь
J - кондуктивный полипропилен
Условия эксплуатации
- Мембранные насосы Wilden могут перекачивать суспензии, кислоты, щелочи, растворители, шламы, эмульсии, смолы, шликер, краски, лаки, клеи, латекс и др. Перекачиваемая среда может быть высокой или низкой вязкости (для очень вязких сред рекомендуются металлические насосы), абразивной, тиксотропной, опасной, токсичной, несмазочной, горячей, холодной, коагулирующей, чувствительной к смещению, пастообразной, содержащей твердые частицы, агрессивной.
- Все мембраны насосов рассчитаны на максимальное давление от компрессора 8,6 бар. Превышать это давление не следует.
- Допустимая температура перекачиваемой жидкости для полипропилена от 0 до +79,4 °C, для фторопласта PVDF от -12,2 до +107.2 °C, для алюминия от -40 °C (верхний предел не указан), для ацетали от -29 °C (верхний предел не указан), для нержавеющей стали от -50 °C (верхний предел не указан). Корпуса из Тефлона (PTFE или PFA) могут выдерживать температуру от - 28,9 до +148,9 °C.
- При выборе температурного режима следует учитывать температурные ограничения для мембран. Даже если корпус насоса выдерживает 107 градусов, а мембрана только 82, то температура жидкости не должна превысить 82 градуса. (см. раздел ниже "Свойства основных материалов мембран"). Для клапана Pro-Flo (PX) температура не должна превышать 82 °C.
- Насос допускается использовать как самовсасывающий, высота самовсоса при сухом пуске до 5,2 - 7,5 метров в зависимости от модели. При предварительной заливке линии мембранные металлические насосы Wilden способны поднимать жидкость с высоты до 9,5 метров. Для насосов серии Original высота сухого самовсоса примерно на 1 метр выше этого же показателя для серии Advanced. Мембраны из тефлона обладают на 15-40% худшей самовсасывающей способностью по сравнению с резиновыми мембранами из каучука, а термопластичные мембраны на 10-20% хуже каучука по высоте самовсоса.
- Насосы не боятся сухого хода.
- Насосы Wilden могут работать в погруженном положении, но при этом следует обеспечить отвод отработанного воздуха наружу.
- Допускается содержание в жидкости твердых включений от 0,4 мм (для типоразмера 0,25) до 35 мм (для типоразмера 20), модель PX1510 может допускает проход частиц до 76 мм.
Типы воздушных клапанов, которые устанавливаются на мембранные насосы Wilden
У компании Wilden есть несколько типов воздушных клапанов, каждый из которых имеет свои особенности.
Рисунок 2. Четыре основные системы воздухораспределения (воздушных клапана), которые используются на пластиковых насосах Wilden.
Воздушный клапан P (Pro Flo) - основная для компании Wilden система воздухораспределения в пластиковом корпусе. Отличается достаточно сложным устройством и высокой ценой. К плюсу клапана Pro Flo можно отнести пониженное энергопотребление и снижение пульсаций жидкости. К минусам системы относятся высокая цена и ограниченная надежность.
Воздушный клапан PX (Pro Flo X) - эта система воздухораспределения выполнена в металлическом корпусе. Ее главная особенность - возможность регулирования производительности насоса путем изменения количества потребляемого воздуха. Клапаны Pro Flo X несколько дороже своих нерегулируемых собратьев Pro Flo.
Воздушный клапан A (Accu Flo) - система воздухораспределения использует двухпозиционный соленоидный клапан с электрическим подключением. Насосы с таким клапаном можно подключать к системам автоматики и регулировать подачу сигналом 4-20 мА. Высокая точность регулирования позволяет использовать насосы Accu Flo для целей дозирования жидкостей. Система Accu Flo предусмотрена только для небольших пластиковых насосов (типоразмеры 0,25, 1 и 2). Это самый дорогой воздушный клапан Wilden.
Воздушный клапан T (Turbo Flo) - в отличие от предыдущих систем воздухораспределения фирмы Wilden клапан Turbo Flo не имеет пружин и подшипников, работает за счет разности давлений. Это самый простой воздушный клапан Wilden, ставится на недорогих моделях серии T. К плюсам привода Turbo Flo можно отнести высокую надежность и небольшую цену. К минусам относятся повышенный расход сжатого воздуха и низкая производительность насоса.
В 2013 году в линейке воздушных клапанов Wilden появился новый воздушный клапан PS (Pro Flo Shift). Эта система воздухораспределения устанавливается только на металлических насосах больших типоразмеров как серии Original (PS 4, PS 8, PS 15) так и серии Advanced (PS 400, PS 800, PS 1500). Wilden позиционирует этот клапан как недорогую альтернативу электронному интерфейсу с очень высокой регулируемой точностью подачи, экономией расхода воздуха. Pro Flo Shift не замерзает, способен работать в жестких условиях. На клапане есть выключатель, который позволяет пускать и останавливать насос при необходимости.
Воздушный клапан с приставкой X (XP, XPX) - эта приставка означает, что насос сертифицирован под ATEX (взрывозащищенное применение).
Материалы мембран и некоторых внутренних компонентов, используемых в диафрагменных насосах Wilden
Существуют несколько типов эластомеров, используемых в качестве рабочих мембран для насосов Wilden:
• Резиновые мембраны: Neoprene, Buna-N®, Nordel® (EPDM), Viton®
• Термопластичные мембраны: полиуретан, Wil-Flex™ (Santoprene®) , Saniflex™ (Hytrel®)
• Тефлоновые мембраны: teflon®(PTFE)
Расскажем о каждом материале чуть подробнее
NF, NE - Neoprene. Резиновый материал для общего применения в неагрессивных средах, таких, как шламы на водной основе, чистая вода, морская вода. Демонстрирует отличную изгибостойкость и низкую стоимость. Выдерживает температуру от -18 до +93 °C.
BN - BUNA-N (или NBR). Используется при перекачке нефтесодержащих жидкостей, таких, как этилированный бензин, мазут, гидравлическое масло, керосин, скипидар, моторные масла. Температурный диапазон от -12 до +82 °C.
VT - Viton. Подходит для использования при крайне высоких температурах. Может также быть использована при перекачке агрессивных жидкостей, таких, как ароматический или хлорированный углеводород, высокоагрессивные кислоты. Viton можно сравнить с Тефлоном по химической стойкости. Диафрагма из Viton обладает меньшей износостойкостью, зато Viton обеспечивает большую высоту самовсоса по сравнению с тефлоном. Температурный диапазон от -40 до +177 °C.
WF - Wil-Flex (или Santoprene). Используется для перекачки различных кислот и каустиков, таких, как гидроксид натрия, серная кислота, соляная кислота. Не любит нефтепродукты. Отличается превосходной устойчивостью к абразиву и долговечностью. Температурный диапазон от -40 до +107 °C.
FS - Saniflex (или Hytrel). Отличается великолепной устойчивостью к абразивам, гибкостью и долговечностью. Подходит для нейтральный сред, шламов на водяной основе, а также для нефтепродуктов. Этот материал одобрен FDA для применения в пищевом производстве. Температурный диапазон от -29 до +104 °C.
TF (PTFE) - Тефлон. Используется при перекачке высокоагрессивных жидкостей, таких, как ароматический или хлорированный углеводород, кислоты, каустики, кетоны и ацетаты. Диафрагмы из ТЕФЛОНА отличаются долговечностью и высоким сроком службы. Температура перекачиваемой жидкости от +4,4 до + 104 °C.
