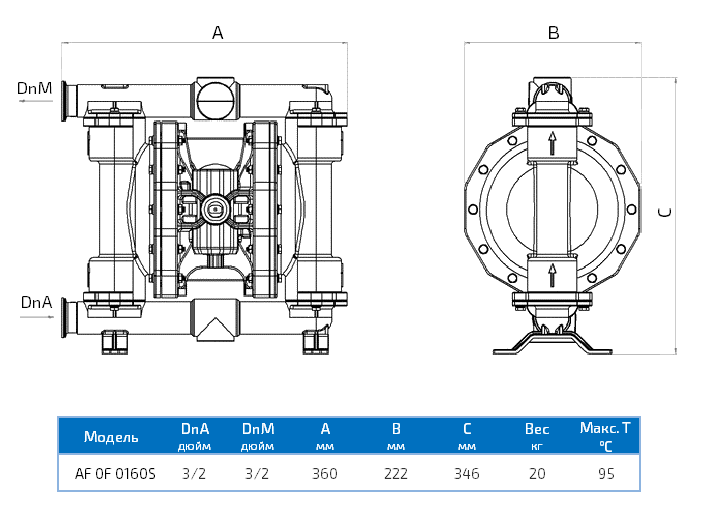

Описание модели AF 0F 0160S

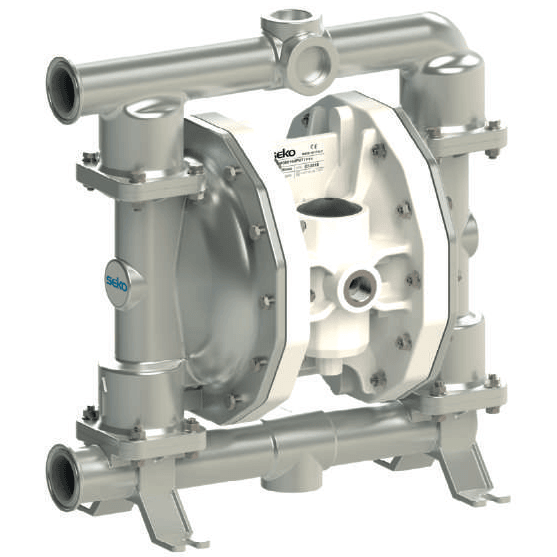

Мембранный пневматический насос Duotek Food AF 0F 0160S из полированной нержавеющей стали AISI 316 служит для перекачки продуктов пищевой промышленности. Он совместим с кисломолочными, растительными, сахаросодержащими и спиртосодержащими жидкостями, с моющими и дезинфицирующими растворами. Насос питается от источника сжатого воздуха давлением до 8 бар, позволяет перекачивать жидкости с температурой до 95 °C, среды с твердыми частицами диаметром 7.5 мм, продукты вязкостью до 35 000 сСт (20 °C).
Материалы исполнения модели соответствуют требованиям FDA (EC 1935/2004).
Корпус насоса выполнен из нержавеющей стали AISI 316 с электрополировкой поверхности до Ra 2,7 мкм;
Мембраны сдвоенной конструкции - со стороны жидкости мембрана из Тефлона (PTFE), со стороны воздуха из Хайтрела (Hytrel);
Шарики и седла из нерж. стали AISI 316;
Уплотнения из Тефлона (PTFE).
Модель сертифицирована по ATEX для зоны 2 - EX II 3/3 GD c IIB T 135C.
Для перекачивания взрывоопасных жидкостей используйте насос с маркировкой «XF».
Производительность и напор насоса регулируются давлением сжатого воздуха в диапазоне 2 - 8 мбар:
- максимальный расход 170 л/мин (10,2 м3/ч);
- максимальный напор 80 метров.
Подача жидкости за один ход мембраны ≈ 0,33 л.
Подключение жидкости 1 1/2" (40 мм), фланец (хомут) Tri-Clamp.
Подключение воздуха - 1/2" (15 мм), резьба (BSP).
Самозалив до 6 метров («по суху»).
Время работы насоса в режиме сухого хода не более 10 мин. Длительный сухой ход для насоса с мембранами PTFE влечет нарушение формы мембраны и снижение срока ее службы.
Уровень звукового давления насоса 75 дБ.
График рабочих характеристик модели AF 0F 0160S
