Мембранный пневматический насос Seko Duotek FOOD AF 0F 0018S

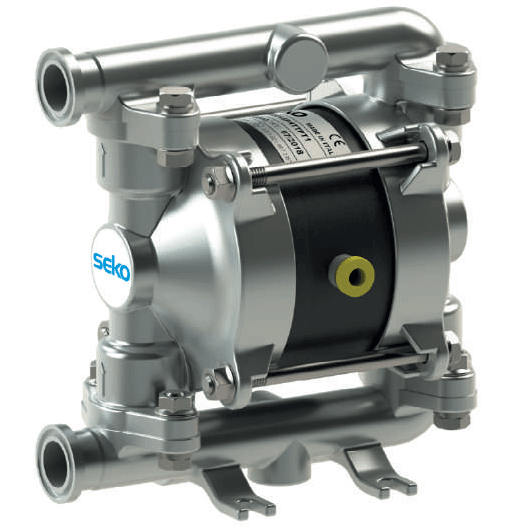

Внешний вид модели Seko Duotek FOOD AF 0F 0018S
Мембранный пневматический насос Seko Duotek FOOD AF 0F 0018S
i
Страна производства:
Италия
Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
80
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Пищевое применение
да
Макс. темп. жидкости (°C)
95
Макс. вязкость (сстокс)
12000
Самовсос "по суху" (м)
6
Диаметр твердых включений (мм)
3
Входной патрубок (мм)
10
Выходной патрубок (мм)
10
Воздушный патрубок (мм)
6
ДхШхВ (см)
15х9х15
Вес (кг)
2.1
41 648 ₽
563 €

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию Seko в России.

Загружаем аксессуары…

Мембранный пневматический насос Seko Duotek FOOD AF 0F 0018S – характеристики

Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
80
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Пищевое применение
да
Макс. темп. жидкости (°C)
95
Макс. вязкость (сстокс)
12000
Самовсос "по суху" (м)
6
Диаметр твердых включений (мм)
3
Входной патрубок (мм)
10
Выходной патрубок (мм)
10
Воздушный патрубок (мм)
6
ДхШхВ (см)
15х9х15
Вес (кг)
2.1

Мембранный пневматический насос Seko Duotek Food AF 0F 0018S из полированной нержавеющей стали AISI 316 служит для перекачки продуктов пищевой промышленности. Он совместим с кисломолочными, растительными, сахаросодержащими и спиртосодержащими жидкостями, с моющими и дезинфицирующими растворами. Насос питается от источника сжатого воздуха давлением до 8 бар, позволяет перекачивать жидкости с температурой до 95 °C, среды с твердыми частицами диаметром 3 мм, продукты вязкостью до 12 000 сСт (20 °C).

Материалы исполнения модели соответствуют требованиям FDA (EC 1935/2004).
Корпус насоса выполнен из нержавеющей стали AISI 316 с электрополировкой поверхности до Ra 2,7 мкм;
Мембраны сдвоенной конструкции - со стороны жидкости мембрана из Тефлона (PTFE), со стороны воздуха из Хайтрела (Hytrel);
Шарики и седла из нерж. стали AISI 316;
Уплотнения из Тефлона (PTFE).
Модель сертифицирована по ATEX для зоны 2 - EX II 3/3 GD c IIB T 135C.
Для перекачивания взрывоопасных жидкостей используйте насос с маркировкой «XF».

Производительность и напор насоса регулируются давлением сжатого воздуха в диапазоне 2 - 8 мбар:
- максимальный расход 20 л/мин (1,2 м3/ч);
- максимальный напор 80 метров.
Подача жидкости за один ход мембраны ≈ 0,030 л.
Подключение жидкости 3/8" (10 мм), кламп (Tri-Clamp).
Подключение воздуха - 1/4 " (6 мм), резьба (BSP).
Самозалив до 6 метров («по суху»).
Время работы насоса в режиме сухого хода не более 10 мин. Длительный сухой ход для насоса с мембранами PTFE влечет нарушение формы мембраны и снижение срока ее службы.
Уровень звукового давления насоса 65 дБ.

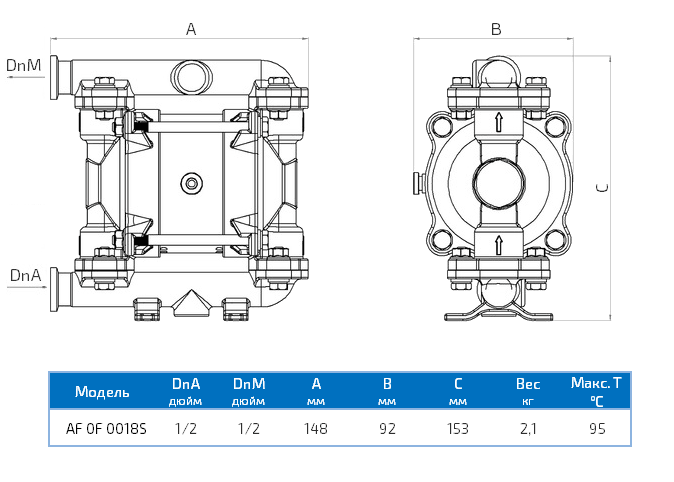

Габаритный чертеж насоса Seko Duotek FOOD AF 0F 0018S

Габаритный чертеж насоса Seko Duotek FOOD AF 0F 0018S

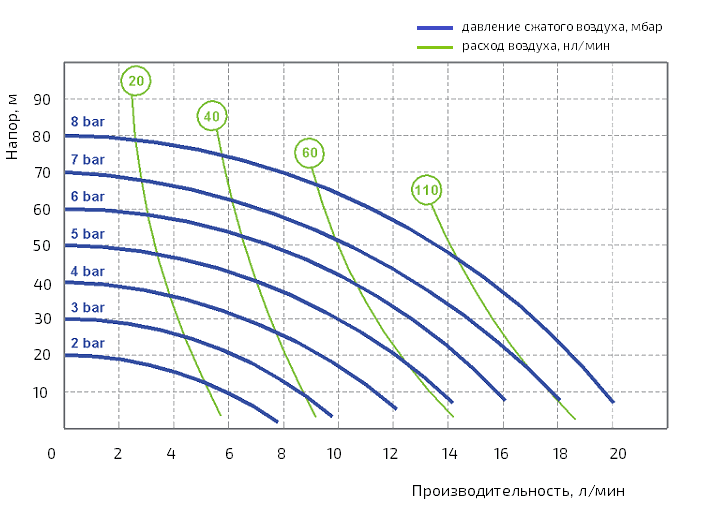

График рабочих характеристик модели AF 0F 0018S

График рабочих характеристик модели AF 0F 0018S
На графике показана производительность и напор насоса в зависимости от давления сжатого воздуха. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности, в свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 0,72 м3/ч жидкости (12 л/мин) с напором 56 метров, расход воздуха при этом составит 97 нл/мин. Ниже на этой странице показан еще один график производительности насоса при давлении 8 бар.

Загружаем другие товары из серии…

Пищевые мембранные насосы Seko Duotek FOOD - справочная информация

Мембранные пневматические насосы Seko серии Duotek FOOD разработаны для перекачки продуктов используемых в пищевой промышленности. Особенностью насоса является его материалы. Корпус насоса изготовлен из электрополированной стали (AISI 316) со средним размером шероховатости 2,7 μm. Благодаря полировке, полость насоса практически лишена пор, исключает оседание среды, в ней нет мест, где могут задерживаться бактерии. Мембраны выполнены из тефлона (PTFE). Все материалы конструкции насосов утверждены Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA – Food and Drug Administration).

В линейке пищевых насосов Duotek FOOD представлены 2 вида моделей:
- AF OF (взрывозащита для зон 2 - кратковременная работа во взрывоопасной зоне).
- AF XF (взрывозащита для зоны 1 - постоянная работа во взрывоопасной зоне).

Общие характеристики серии Seko Duotek FOOD

- Максимальная производительность от 1,2 до 42 м3/час (от 20 до 700 л/мин), максимальный напор 80 метров.
- Давление сжатого воздуха, выдаваемого компрессором должно быть не менее 2 и не более 8 мбар.
- Диаметр подключений: для напорной/всасывающей линий от 3/8" до 2" (Tri-clamp [BSP]); для компрессора 6 мм (модель AF 0018S) или от 1/4" BSP до 3/4" BSP (остальные модели).
- Высота самовсасывания при пустых трубопроводах до 5 - 6 метров.
- Высота подъема при заполненных трубопроводах до 9,8 метра.
- Уровень шума от 65 до 78 дБ.

Условия эксплуатации

  • Максимальная температура перекачиваемой среды 95 °C.
  • Рабочая среда по химическому составу должна быть совместима с материалами насоса.
  • Допускается перекачивание жидкостей с вязкостью до 50000 cps и содержанием твердых включений размером до 8,5 мм в зависимости от модели.
  • Для обеспечения функционирования насоса необходимо установить регулирующую задвижку, манометр или защитное реле давления на линии подачи жидкости и запорный клапан на линии всасывания. Уменьшать пульсации в расходной линии рекомендуется применением автоматического демпфера.
  • На линии подачи воздуха устанавливаются регулятор давления с манометром, запорный клапан, трехходовой клапан и регулятор расхода.
  • Насосы серии Seko Duotek FOOD оснащены самосмазывающимися пневматическими распределительными механизмами, которые не требуют дополнительной смазки. Поэтому подаваемый компрессором воздух должен быть чистым и сухим.
  • Насосы сертифицированы по ATEX для зон 1 - модели XF (EX II 2/2 GD c IIB T 135 °C) или 2 - модели OF (EX II 3/3 GD c IIB T 135 °C). В случае установки в таких зонах компрессор должен отбирать воздух за их пределами, либо использовать инертный газ.
  • Насос устанавливается/закрепляется горизонтально, а также может быть прикреплен к потолку. Подающий коллектор должен всегда находиться в верхней части, сам насос обязательно заземляется.
  • Насос можно обрабатывать и дезинфицировать в системах CIP и SIP мойки.

Расшифровка артикула насоса Seko Duotek FOOD

Расшифровка артикула насосов Duotek FOOD и SANI Duotek

Материалы насосов Seko Duotek FOOD

Детали насосов, контактирующие с жидкостью, обработаны электролизом, соответствуют FDA (EC 1935/2004):
- Корпус из нержавеющей стали AISI 316, электрополировка Ra 2,7 мкм.
- Диафрагмы насосов из PTFE (Тефлона) на стороне жидкости. Со стороны воздуха производитель использует диафрагмы из Hytrel (Хайтрел).
- Шары клапанов из PTFE (Тефлона) или нержавеющей стали AISI 316. Шарики из нержавейки следует использовать для перекачивания вязких или плотных жидкостей. Для всех прочих жидкостей лучше подойдут шарики из PTFE.
- Седла клапанов из нержавеющей стали AISI 316.
- Уплотнительные кольца из PTFE.
