Описание модели SDP-S20B1A-GTABS000
Мембранный пневматический насос Zenova Pneumatic SDP-S20B1A-GTABS000 перекачивает в режиме самовсасывания жидкости и вязкие среды разнообразной химической структуры, в том числе с твердыми фракциями до 6 мм. Для работы насоса необходима подача сжатого воздуха с давлением до 8,6 бар.
Производительность модели от 1 до 758 л/мин (от 0,06 до 45,5 м3/час). Напор регулируется сжатым воздухом и достигает 86 метров. Высота самовсоса при пустой входной линии до 1,5 метра, при залитой входной линии - до 8 метров. Присоединительный размер всасывающей и нагнетательной линии 2", резьба BSP, воздушной линии - 3/4" BSP.
Основные особенности и преимущества Zenova Pneumatic
- Насосы SDP конструктивно не отличаются от американских насосов Sandpiper.
- У моделей SDP высокая максимальная производительность. Большие модели этой линейки (40, 50 и 80 мм) чрезвычайно энергоэффективны. Для их работы требуется меньше сжатого воздуха. Это позволяет экономить на приобретении компрессора и счетах на электричество.
- У насосов Zenova Pneumatic высокое качество обработки деталей. Дефекты встречаются редко.
- Производительность насосов соответствует заявленному производителем (подтверждено нашими собственными тестами).
- Насосы справляются с большинством сложных жидкостей: вязких, клейких, загрязненных, агрессивных. Насосы из металла могут перекачивать взрывоопасные жидкости.
Материалы конструкции
- Корпус проточной части - алюминий
- Мембрана со стороны жидкости из PTFE (проточная часть), со стороны воздуха из неопрена (не влияет на химическую совместимость с перекачиваемой жидкостью)
- Шарики и седла - PTFE.
Условия эксплуатации
- Перекачиваемая жидкость должна быть совместима с материалами насоса. Например, для перекачивания кислот следует предпочесть насосы из полипропилена, а для растворителей лучше подойдет нержавеющая сталь.
- Максимальный размер твердых частиц зависит от модели. Обычно это 2-3 мм для небольших насосов и 9-10 мм для самых больших моделей.
- Давление сжатого воздуха на входе в насос не должно превышать 6,9 бар для маленьких моделей и 8,6 бар для больших моделей.
- Мембранные насосы не любят работать при температурах ниже 0. Их пневмопривод норовит замерзнуть.
- При перекачивании горячих жидкостей (до +107°C) лучше использовать насосы из металла чем из пластика.
- Насос может запускаться при незаполненной всасывающей линии. Благодаря отличному самовсосу он может самостоятельно заполнить всасывающую линию.
- Насос может работать в режиме сухого хода.
- Мембранные насосы не очень любят работать при положительном подпоре на всасывании. В этом режиме срок службы мембран снижается. В любом случае давление жидкости на входе в насос не должно превышать 1 бар.
- Если длина шланга больше метра, то для подачи воздуха нужно использовать достаточно широкий шланг: на один-два калибра больше, чем диаметр подключения насоса. Например, для насосов с воздушным подключением 1/4 дюйма (6 мм) рекомендуется использовать шланг с внутренним диаметром не менее 16 мм.
- Насос может работать в погруженном положении, если материалы конструкции совместимы с перекачиваемой жидкостью. Отработанный воздух при этом необходимо отводить из воды по отдельному шлангу.
Работа во взрывоопасной атмосфере
- Мембранные насосы Zenova Pneumatic не имеют электродвигателя и потому гораздо безопаснее при работе во взрывоопасной среде.
- Если насос работает во взрывоопасной среде, то необходимо использовать модели из алюминия или нержавеющей стали во избежание накопления статического электричества на корпусе.
- При этом насосы обязательно должны быть заземлены.
- У металлических насосов есть европейский сертификат по взрывозащите Ex II G c T5. У насосов из пластика такого сертификата нет.
- Официального российского сертификата по взрывозащите у этих насосов нет.
Области применения
- Химическая и нефтехимическая промышленности
- Лакокрасочная промышленность
- Керамическая и добывающая промышленность
- Стекольное и стекловолоконное производство
- Пищевая промышленность и фармацевтика
График характеристик модели SDP-S20B1A-GTABS000

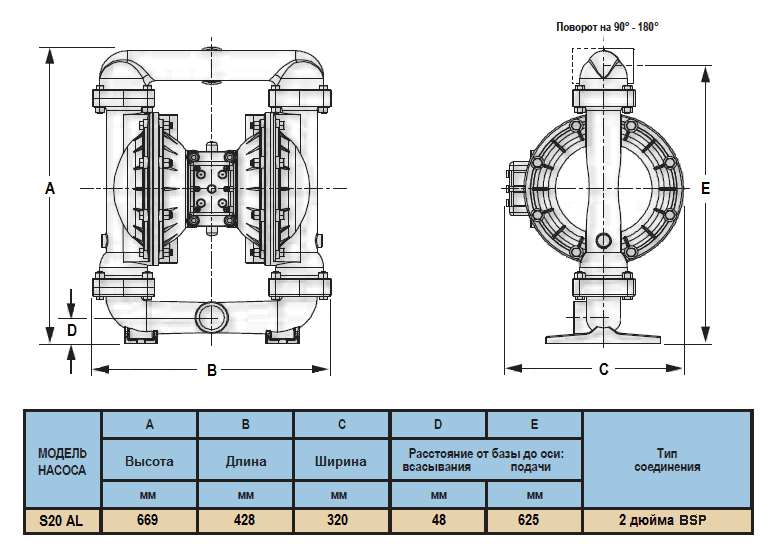

Габаритный чертеж модели SDP-S20B1A-GTABS000
