Описание модели 4SDP 4/14
Насос Calpeda 4SDP 4/14 - это погружной скважинный электронасос, предназначенный для водяных скважин диаметром 4 дюйма/10,16 см (DN 10 см). Насос имеет радиальную конструкцию рабочих колес, 14 рабочих ступеней. Корпус и вал выполнены из нерж. стали AISI 304, ступени - из норила. Насос используется в промышленности и в быту, в системах автономного водопровода, для орошения полей (ирригации), в установках пожаротушения.
Показатели производительности: оптимальная рабочая точка 3,6 кубометров в час (60 литров в минуту) при давлении 68 м.в.ст. Общая производительность колеблется от 1,5 до 6 кубометров в час (от 25 до 100 литров в минуту), при напоре от 20 до 87 м.в.ст.
Calpeda 4SDP 4/14 оснащен электрической моделью двигателя, число оборотов - 2900 в минуту. Мощность индукционного 2-х полюсного электродвигателя 1,1 кВт. Требующееся напряжение сети 380 вольт.
Ограничения по эксплуатации
- Возможна работа в круглосуточном режиме
- Температура среды: для двигателей диаметром 4 дюйма — до 35°С; для двигателей диаметром 6 дюймов — до 25°С
- Содержание песка в воде (максимальное): 150 г/м3.
Материалы конструкции
Насос | ||
Элемент |
6SD |
4SD, 4SDF |
Уплотнительные кольца |
Сталь Cr-Ni AISI 304 | |
Роторное колесо
Диффузор
Корпус ступеней (4,6SD) |
GFN2V* (норил) |
GFN2V* (норил) для модели 4SDF
(лексан 141 R*)
Поликарбонат |
Корпус ступеней (4SDF) |
Сталь Cr-Ni AISI 304 |
— |
Вал |
Сталь Cr AISI 430 F | |
Наружный защитный кожух |
Сталь Cr-Ni AISI 304 | |
Всасывающая втулка
Подающая часть |
Бронза ASTM C90500 | |
Направляющий подшипник |
Резина |
Термопластик |
Винты |
Сталь Cr-Ni AISI 304 | |
Фильтр |
Сталь Cr-Ni AISI 430 | |
Двигатель | ||
Часть |
6CS |
4CS |
Наружный каркас |
Сталь Cr-Ni AISI 304 | |
Вал |
Сталь термообработанная Cr AISI 420 |
Сталь Cr-Ni-Mo 1.4436 |
Осевой подшипник |
- Колеблющиеся пластины |
с масляным заполнением |
Направляющий подшипник |
— |
Графит |
Другие исполнения по запросу
- с другими напряжениями
- с двигателем FK
- с возможностью перекачки жидкостей с более высокой температурой

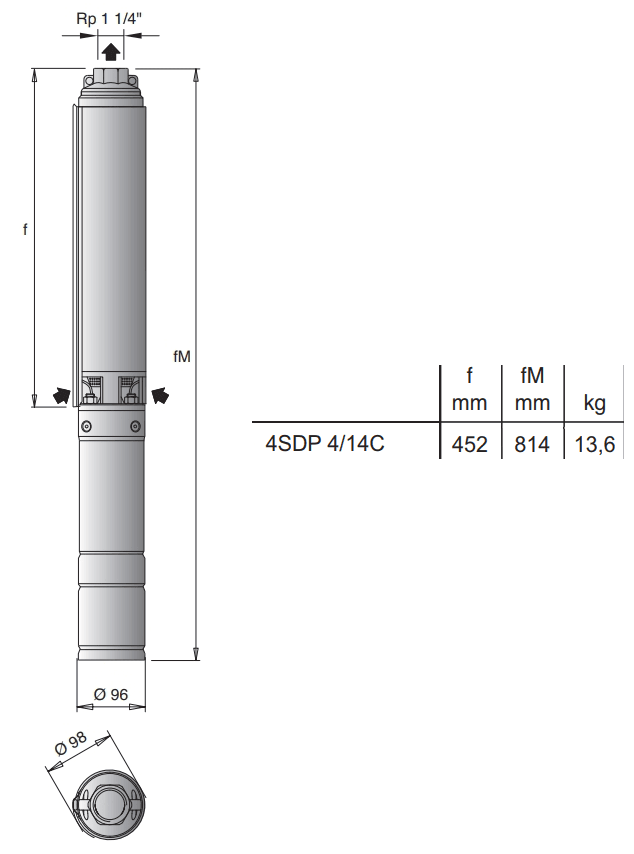

Габаритный чертеж насоса Calpeda 4SDP 4/14
