Описание модели CDM 1-4

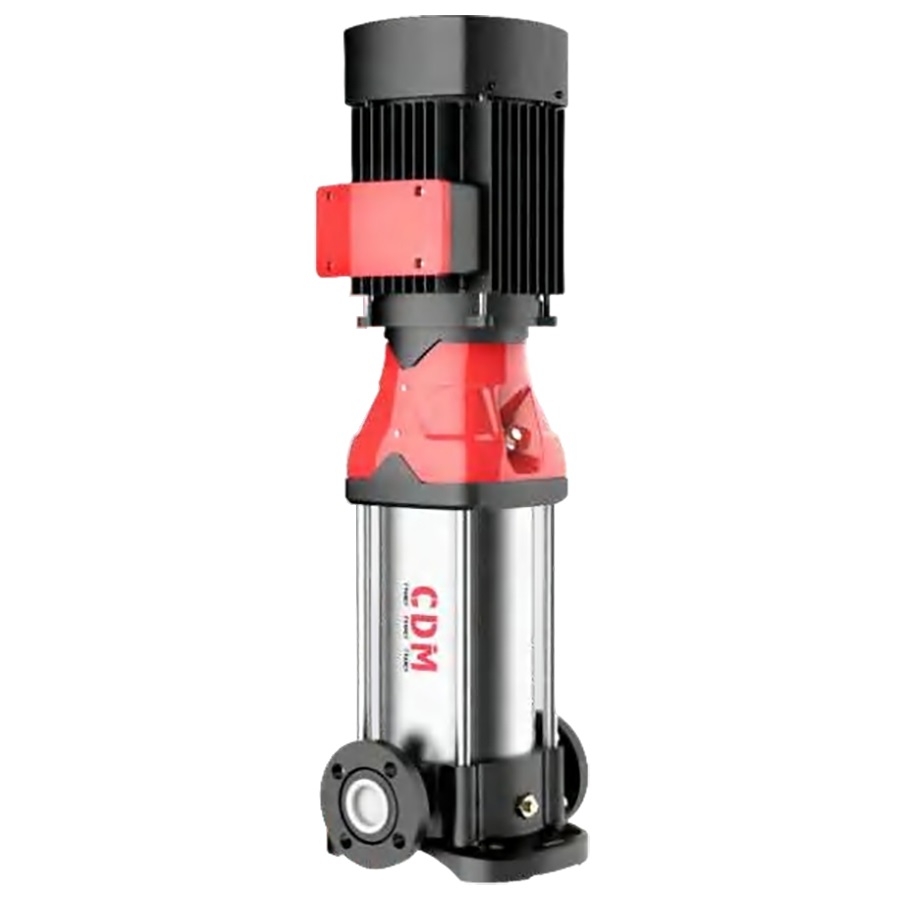

Насос Fancy CDM 1-4 - вертикальный многоступенчатый насос высокого давления. Насос имеет 4 рабочие ступени. Патрубки насоса одинакового диаметра 25 мм, расположены на одной линии. Голова насоса выполнена из чугуна, внутренние части, контактирующие с водой, изготовлены из нержавеющей стали AISI 304. Модель предназначена для перекачивания чистой жидкости без твердых частиц, подходящей для нержавеющей стали.
Производительность насоса от 0,1 до 2,4 м3/час (от 1,7 до 40 л/мин.), напор до 23,5 м.вод.ст. Оптимальная рабочая точка производительности 1 м3/ч (16,7 л/мин) при давлении 21,5 м.вод.ст.
Насос оборудован трехфазным двигателем 380 В, 50 Гц, 2900 об/мин, номинальная мощность двигателя 0,37 кВт.
Материалы конструкции
| 1. Муфта - углеродистая сталь | 8. Поддержка диффузора - нержавеющая сталь AISI 304 |
| 2. Корпус - чугун | 9. Подшипник - карбид вольфрама |
| 3. Механическое уплотнение - TuC&Carbon | 10. Цилиндр - нержавеющая сталь AISI 304 |
| 4. Вал - нержавеющая сталь AISI 304 | 11. Патрубки - чугун |
| 5. Рабочее колесо - нержавеющая сталь AISI 304 | 12. Опорная плита - алюминий |
| 6. Втулка крыльчатки - нержавеющая сталь AISI 304 | 13. Уплотнительная база - нержавеющая сталь AISI 304 |
| 7. Диффузор - Inox 304 |
Условия эксплуатации
- Температура жидкости: от -10 °С до +120 °С;
- Температура окружающей среды: от -10 °С до +50 °С;
- Высота над уровнем моря: до 1000 м.
Область применения
- водоснабжение;
- системы кондиционирования воздуха;
- системы охлаждения и циркуляции воды;
- системы водоочистки, фильтрации, водоподготовки;
- системы орошения;
- противопожарные установки;
- установки повышения давления.

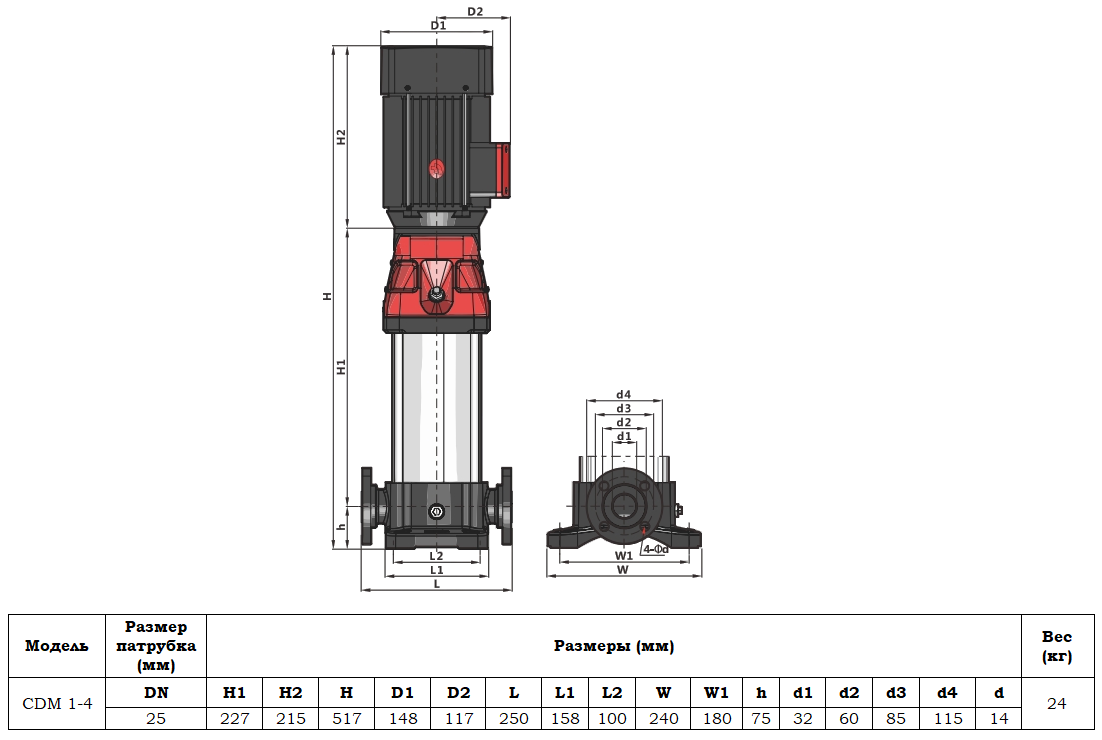

Габаритный чертеж модели CDM 1-4
