Вертикальные многоступенчатые насосы Fancy CDM

Высокий напор

Китай

От 2,4 до 110 м3/час

Напор до 280 метров

0,37-45 кВт

Цена от 38 380 ₽

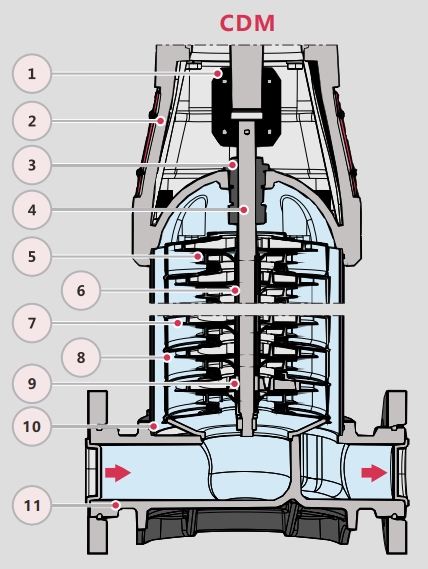

Насосы серии CDM – многоступенчатые вертикальные центробежные насосы, предназначенные для перекачивания чистых, невзрывоопасных, не агрессивных к нержавеющей стали жидкостей без абразивных твердых или волокнистых частиц. Компоненты проточной части насоса выполнены из нержавеющей стали AISI304. Подробнее

Модель	Рабочая точка	Макс. расход (м³/час)	Макс. давление (м.в.ст.)	Мощность (кВт)	Напряжение (В)	Входной патрубок (мм)	Наличие	Цена
CDM 1-3	1 м³/час при 16 м.в.ст.	2.4	17.5	0.37	380	25 мм	-	41 230 ₽ 434 $
CDM 1-4	1 м³/час при 21.5 м.в.ст.	2.4	23.5	0.37	380	25 мм	-	43 795 ₽ 461 $
CDM 1-5	1 м³/час при 27 м.в.ст.	2.4	29	0.37	380	25 мм	-	48 450 ₽ 510 $
CDM 1-9	1 м³/час при 49 м.в.ст.	2.4	52.5	0.55	380	25 мм	-	64 030 ₽ 674 $
CDM 1-17	1 м³/час при 95 м.в.ст.	2.4	99	1.1	380	25 мм	-	82 080 ₽ 864 $
CDM 3-2	3 м³/час при 11 м.в.ст.	4.4	14.7	0.37	380	25 мм	-	38 380 ₽ 404 $
CDM 3-3	3 м³/час при 17 м.в.ст.	4.4	22.2	0.37	380	25 мм	-	43 510 ₽ 458 $
CDM 3-4	3 м³/час при 23 м.в.ст.	4.4	29.7	0.37	380	25 мм	-	48 545 ₽ 511 $
CDM 3-5	3 м³/час при 29 м.в.ст.	4.4	37.2	0.55	380	25 мм	-	53 865 ₽ 567 $
CDM 3-6	3 м³/час при 35 м.в.ст.	4.4	45	0.55	380	25 мм	-	56 905 ₽ 599 $
CDM 3-7	3 м³/час при 41 м.в.ст.	4.4	52.5	0.75	380	25 мм	-	64 600 ₽ 680 $
CDM 3-8	3 м³/час при 47 м.в.ст.	4.4	60	0.75	380	25 мм	-	67 735 ₽ 713 $
CDM 3-9	3 м³/час при 53 м.в.ст.	4.4	67.5	1.1	380	25 мм	-	70 300 ₽ 740 $
CDM 3-10	3 м³/час при 59 м.в.ст.	4.4	75	1.1	380	25 мм	-	72 295 ₽ 761 $
CDM 3-11	3 м³/час при 65 м.в.ст.	4.4	82.5	1.1	380	25 мм	-	77 140 ₽ 812 $
CDM 3-12	3 м³/час при 71 м.в.ст.	4.4	90	1.1	380	25 мм	-	82 080 ₽ 864 $
CDM 3-14	3 м³/час при 83 м.в.ст.	4.4	105	1.5	380	25 мм	-	87 780 ₽ 924 $
CDM 3-18	3 м³/час при 108 м.в.ст.	4.4	136	2.2	380	25 мм	-	95 760 ₽ 1 008 $
CDM 3-19	3 м³/час при 114 м.в.ст.	4.4	143	2.2	380	25 мм	-	97 185 ₽ 1 023 $
CDM 3-21	3 м³/час при 126 м.в.ст.	4.4	158	2.2	380	25 мм	-	103 740 ₽ 1 092 $
CDM 3-22	3 м³/час при 132 м.в.ст.	4.4	166	2.2	380	25 мм	-	106 970 ₽ 1 126 $
CDM 3-25	3 м³/час при 150 м.в.ст.	4.4	188	3	380	25 мм	-	116 470 ₽ 1 226 $
CDM 3-31	3 м³/час при 187 м.в.ст.	4.4	235	3	380	25 мм	-	129 960 ₽ 1 368 $
CDM 5-2	5 м³/час при 11.5 м.в.ст.	8.5	14.7	0.37	380	32 мм	-	40 185 ₽ 423 $
CDM 5-3	5 м³/час при 17.5 м.в.ст.	8.5	22.1	0.55	380	32 мм	-	42 940 ₽ 452 $
CDM 5-4	5 м³/час при 24 м.в.ст.	8.5	29.5	0.55	380	32 мм	-	48 165 ₽ 507 $
CDM 5-5	5 м³/час при 30 м.в.ст.	8.5	37	0.75	380	32 мм	-	53 865 ₽ 567 $
CDM 5-6	5 м³/час при 37 м.в.ст.	8.5	44.5	1.1	380	32 мм	-	60 610 ₽ 638 $
CDM 5-7	5 м³/час при 42.5 м.в.ст.	8.5	52	1.1	380	32 мм	-	62 700 ₽ 660 $
CDM 5-8	5 м³/час при 49 м.в.ст.	8.5	59	1.1	380	32 мм	-	64 790 ₽ 682 $
CDM 5-9	5 м³/час при 55 м.в.ст.	8.5	67	1.5	380	32 мм	-	68 780 ₽ 724 $
CDM 5-10	5 м³/час при 62 м.в.ст.	8.5	74.5	1.5	380	32 мм	-	75 335 ₽ 793 $
CDM 5-12	5 м³/час при 74.5 м.в.ст.	8.5	89.5	2.2	380	32 мм	-	83 030 ₽ 874 $
CDM 5-13	5 м³/час при 80 м.в.ст.	8.5	97	2.2	380	32 мм	-	84 265 ₽ 887 $
CDM 5-15	5 м³/час при 93 м.в.ст.	8.5	112	2.2	380	32 мм	-	86 925 ₽ 915 $
CDM 5-16	5 м³/час при 99 м.в.ст.	8.5	119	2.2	380	32 мм	-	88 825 ₽ 935 $
CDM 5-18	5 м³/час при 111 м.в.ст.	8.5	134	3	380	32 мм	-	103 835 ₽ 1 093 $
CDM 5-20	5 м³/час при 124 м.в.ст.	8.5	149	3	380	32 мм	-	108 015 ₽ 1 137 $
CDM 5-21	5 м³/час при 130 м.в.ст.	8.5	157	3	380	32 мм	-	117 895 ₽ 1 241 $
CDM 5-24	5 м³/час при 149 м.в.ст.	8.5	179	4	380	32 мм	-	137 845 ₽ 1 451 $
CDM 5-28	5 м³/час при 174 м.в.ст.	8.5	210	4	380	32 мм	-	155 515 ₽ 1 637 $
CDM 5-33	5 м³/час при 206 м.в.ст.	8.5	249	5.5	380	32 мм	-	194 845 ₽ 2 051 $
CDM 10-2	10 м³/час при 16.5 м.в.ст.	14	22.2	0.75	380	40 мм	-	62 415 ₽ 657 $
CDM 10-3	10 м³/час при 25.5 м.в.ст.	14	33.3	1.1	380	40 мм	-	69 540 ₽ 732 $
CDM 10-4	10 м³/час при 34 м.в.ст.	14	445	1.5	380	40 мм	-	81 320 ₽ 856 $
CDM 10-5	10 м³/час при 43 м.в.ст.	14	56	2.2	380	40 мм	-	86 450 ₽ 910 $
CDM 10-6	10 м³/час при 52 м.в.ст.	14	67	2.2	380	40 мм	-	91 390 ₽ 962 $
CDM 10-7	10 м³/час при 62 м.в.ст.	14	78.5	3	380	40 мм	-	108 490 ₽ 1 142 $
CDM 10-8	10 м³/час при 71 м.в.ст.	14	90	3	380	40 мм	-	120 460 ₽ 1 268 $
CDM 10-9	10 м³/час при 80 м.в.ст.	14	101.5	4	380	40 мм	-	126 920 ₽ 1 336 $
CDM 10-10	10 м³/час при 89 м.в.ст.	14	113	4	380	40 мм	-	134 805 ₽ 1 419 $
CDM 10-11	10 м³/час при 98 м.в.ст.	14	124	4	380	40 мм	-	146 300 ₽ 1 540 $
CDM 10-12	10 м³/час при 107 м.в.ст.	14	137	4.5	380	40 мм	-	155 325 ₽ 1 635 $
CDM 10-14	10 м³/час при 125 м.в.ст.	14	160	5.5	380	40 мм	-	169 860 ₽ 1 788 $
CDM 10-15	10 м³/час при 134 м.в.ст.	14	171	5.5	380	40 мм	-	175 940 ₽ 1 852 $
CDM 10-16	10 м³/час при 144 м.в.ст.	14	183	7.5	380	40 мм	-	186 960 ₽ 1 968 $
CDM 10-18	10 м³/час при 163 м.в.ст.	14	205	7.5	380	40 мм	-	197 315 ₽ 2 077 $
CDM 10-22	10 м³/час при 201 м.в.ст.	14	250	11	380	40 мм	-	258 875 ₽ 2 725 $
CDM 15-2	15 м³/час при 22.5 м.в.ст.	24	26	2.2	380	50 мм	-	87 875 ₽ 925 $
CDM 15-3	15 м³/час при 34.5 м.в.ст.	24	40	3	380	50 мм	-	109 345 ₽ 1 151 $
CDM 15-4	15 м³/час при 47 м.в.ст.	24	54	4	380	50 мм	-	117 040 ₽ 1 232 $
CDM 15-5	15 м³/час при 58 м.в.ст.	24	68	4	380	50 мм	-	143 735 ₽ 1 513 $
CDM 15-6	15 м³/час при 69 м.в.ст.	24	82	5.5	380	50 мм	-	148 770 ₽ 1 566 $
CDM 15-7	15 м³/час при 81 м.в.ст.	24	96	5.5	380	50 мм	-	153 710 ₽ 1 618 $
CDM 15-8	15 м³/час при 93 м.в.ст.	24	110	7.5	380	50 мм	-	167 390 ₽ 1 762 $
CDM 15-9	15 м³/час при 106 м.в.ст.	24	124	7.5	380	50 мм	-	173 565 ₽ 1 827 $
CDM 15-10	15 м³/час при 118 м.в.ст.	24	138	11	380	50 мм	-	233 415 ₽ 2 457 $
CDM 15-11	15 м³/час при 130 м.в.ст.	24	151	11	380	50 мм	-	242 535 ₽ 2 553 $
CDM 15-13	15 м³/час при 152 м.в.ст.	24	180	11	380	50 мм	-	260 775 ₽ 2 745 $
CDM 15-17	15 м³/час при 201 м.в.ст.	24	236	15	380	50 мм	-	302 290 ₽ 3 182 $
CDM 20-2	20 м³/час при 22 м.в.ст.	29	27.2	2.2	380	50 мм	-	97 470 ₽ 1 026 $
CDM 20-3	20 м³/час при 34.5 м.в.ст.	29	41.5	4	380	50 мм	-	111 435 ₽ 1 173 $
CDM 20-4	20 м³/час при 46 м.в.ст.	29	55.5	5.5	380	50 мм	-	144 115 ₽ 1 517 $
CDM 20-5	20 м³/час при 58 м.в.ст.	29	69.5	5.5	380	50 мм	-	148 010 ₽ 1 558 $
CDM 20-7	20 м³/час при 82 м.в.ст.	29	98	7.5	380	50 мм	-	165 490 ₽ 1 742 $
CDM 20-8	20 м³/час при 95 м.в.ст.	29	113	11	380	50 мм	-	240 350 ₽ 2 530 $
CDM 20-10	20 м³/час при 119 м.в.ст.	29	141	11	380	50 мм	-	248 805 ₽ 2 619 $
CDM 20-14	20 м³/час при 168 м.в.ст.	29	201	15	380	50 мм	-	274 360 ₽ 2 888 $
CDM 20-17	20 м³/час при 205 м.в.ст.	29	244	18.5	380	50 мм	-	302 860 ₽ 3 188 $
CDM 32-2	32 м³/час при 27 м.в.ст.	40	40	4	380	65 мм	-	159 885 ₽ 1 683 $
CDM 32-3	32 м³/час при 40 м.в.ст.	40	57	5.5	380	65 мм	-	191 995 ₽ 2 021 $
CDM 32-3-2	32 м³/час при 33 м.в.ст.	40	50	5.5	380	65 мм	-	191 995 ₽ 2 021 $
CDM 32-4	32 м³/час при 53 м.в.ст.	40	78	7.5	380	65 мм	-	207 860 ₽ 2 188 $
CDM 32-5	32 м³/час при 67 м.в.ст.	40	99	11	380	65 мм	-	297 445 ₽ 3 131 $
CDM 32-5-2	32 м³/час при 60 м.в.ст.	40	92	11	380	65 мм	-	297 445 ₽ 3 131 $
CDM 32-6	32 м³/час при 81 м.в.ст.	40	118	11	380	65 мм	-	313 025 ₽ 3 295 $
CDM 32-6-2	32 м³/час при 74 м.в.ст.	40	108	11	380	65 мм	-	313 025 ₽ 3 295 $
CDM 32-7	32 м³/час при 95 м.в.ст.	40	138	15	380	65 мм	-	349 315 ₽ 3 677 $
CDM 32-10	32 м³/час при 138 м.в.ст.	40	193	18.5	380	65 мм	-	397 480 ₽ 4 184 $
CDM 32-12-2	32 м³/час при 160 м.в.ст.	40	222	22	380	65 мм	-	478 800 ₽ 5 040 $
CDM 42-1	42 м³/час при 20 м.в.ст.	55	24	4	380	80 мм	-	147 535 ₽ 1 553 $
CDM 42-1-1	42 м³/час при 16 м.в.ст.	55	20	3	380	80 мм	-	142 310 ₽ 1 498 $
CDM 42-2	42 м³/час при 41 м.в.ст.	55	48	7.5	380	80 мм	-	186 010 ₽ 1 958 $
CDM 42-2-2	42 м³/час при 32 м.в.ст.	55	40	5.5	380	80 мм	-	179 835 ₽ 1 893 $
CDM 42-3	42 м³/час при 61 м.в.ст.	55	71	11	380	80 мм	-	286 710 ₽ 3 018 $
CDM 42-3-2	42 м³/час при 52 м.в.ст.	55	63	11	380	80 мм	-	286 710 ₽ 3 018 $
CDM 42-4	42 м³/час при 81 м.в.ст.	55	95	15	380	80 мм	-	340 100 ₽ 3 580 $
CDM 42-5	42 м³/час при 101 м.в.ст.	55	119	18.5	380	80 мм	-	368 030 ₽ 3 874 $
CDM 42-6	42 м³/час при 122 м.в.ст.	55	143	22	380	80 мм	-	431 395 ₽ 4 541 $
CDM 42-6-2	42 м³/час при 113 м.в.ст.	55	135	22	380	80 мм	-	431 395 ₽ 4 541 $
CDM 42-10	42 м³/час при 203 м.в.ст.	55	238	37	380	80 мм	-	585 200 ₽ 6 160 $
CDM 42-12-2	42 м³/час при 238 м.в.ст.	55	280	45	380	80 мм	-	685 995 ₽ 7 221 $
CDM 65-1	65 м³/час при 20 м.в.ст.	80	27	5.5	380	100 мм	-	176 605 ₽ 1 859 $
CDM 65-2	65 м³/час при 40 м.в.ст.	80	53	11	380	100 мм	-	278 350 ₽ 2 930 $
CDM 65-2-2	65 м³/час при 26 м.в.ст.	80	39	7.5	380	100 мм	-	209 475 ₽ 2 205 $
CDM 65-3	65 м³/час при 60 м.в.ст.	80	80	18.5	380	100 мм	-	341 620 ₽ 3 596 $
CDM 65-3-2	65 м³/час при 46 м.в.ст.	80	66	15	380	100 мм	-	326 230 ₽ 3 434 $
CDM 65-4	65 м³/час при 80 м.в.ст.	80	107	22	380	100 мм	-	412 965 ₽ 4 347 $
CDM 65-5	65 м³/час при 102 м.в.ст.	80	136	30	380	100 мм	-	500 555 ₽ 5 269 $
CDM 65-5-1	65 м³/час при 95 м.в.ст.	80	128	30	380	100 мм	-	500 555 ₽ 5 269 $
CDM 65-6-2	65 м³/час при 110 м.в.ст.	80	150	30	380	100 мм	-	514 995 ₽ 5 421 $
CDM 85-1	85 м³/час при 20 м.в.ст.	110	25	7.5	380	100 мм	-	219 830 ₽ 2 314 $
CDM 85-1-1	85 м³/час при 14 м.в.ст.	110	22	5.5	380	100 мм	-	214 035 ₽ 2 253 $
CDM 85-2	85 м³/час при 41 м.в.ст.	110	53	15	380	100 мм	-	336 490 ₽ 3 542 $
CDM 85-3-2	85 м³/час при 52 м.в.ст.	110	68	18.5	380	100 мм	-	368 030 ₽ 3 874 $
CDM 85-4	85 м³/час при 86 м.в.ст.	110	110	30	380	100 мм	-	512 525 ₽ 5 395 $
CDM 85-6	85 м³/час при 134 м.в.ст.	110	168	45	380	100 мм	-	648 470 ₽ 6 826 $
CDM 85-6-2	85 м³/час при 122 м.в.ст.	110	155	45	380	100 мм	-	648 470 ₽ 6 826 $

Вертикальный многоступенчатый насос Fancy CDM 1-3

Макс. расход (м³/час)

2.4

Макс. давление (м.в.ст.)

17.5

Мощность (кВт)

0.37

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

1 м³/час при 16 м.в.ст.

Рабочая точка: 1 м³/час при 16 м.в.ст. Макс. расход: 2.4 м³/час. Макс. давление: 17.5 м.в.ст.. Мощность: 0.37 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

41 230 ₽

434 $

Вертикальный многоступенчатый насос Fancy CDM 1-4

Макс. расход (м³/час)

2.4

Макс. давление (м.в.ст.)

23.5

Мощность (кВт)

0.37

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

1 м³/час при 21.5 м.в.ст.

Рабочая точка: 1 м³/час при 21.5 м.в.ст. Макс. расход: 2.4 м³/час. Макс. давление: 23.5 м.в.ст.. Мощность: 0.37 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

43 795 ₽

461 $

Вертикальный многоступенчатый насос Fancy CDM 1-5

Макс. расход (м³/час)

2.4

Макс. давление (м.в.ст.)

Мощность (кВт)

0.37

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

1 м³/час при 27 м.в.ст.

Рабочая точка: 1 м³/час при 27 м.в.ст. Макс. расход: 2.4 м³/час. Макс. давление: 29 м.в.ст.. Мощность: 0.37 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

48 450 ₽

510 $

Вертикальный многоступенчатый насос Fancy CDM 1-9

Макс. расход (м³/час)

2.4

Макс. давление (м.в.ст.)

52.5

Мощность (кВт)

0.55

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

1 м³/час при 49 м.в.ст.

Рабочая точка: 1 м³/час при 49 м.в.ст. Макс. расход: 2.4 м³/час. Макс. давление: 52.5 м.в.ст.. Мощность: 0.55 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

64 030 ₽

674 $

Вертикальный многоступенчатый насос Fancy CDM 1-17

Макс. расход (м³/час)

2.4

Макс. давление (м.в.ст.)

Мощность (кВт)

1.1

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

1 м³/час при 95 м.в.ст.

Рабочая точка: 1 м³/час при 95 м.в.ст. Макс. расход: 2.4 м³/час. Макс. давление: 99 м.в.ст.. Мощность: 1.1 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

82 080 ₽

864 $

Вертикальный многоступенчатый насос Fancy CDM 3-2

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

14.7

Мощность (кВт)

0.37

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 11 м.в.ст.

Рабочая точка: 3 м³/час при 11 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 14.7 м.в.ст.. Мощность: 0.37 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

38 380 ₽

404 $

Вертикальный многоступенчатый насос Fancy CDM 3-3

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

22.2

Мощность (кВт)

0.37

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 17 м.в.ст.

Рабочая точка: 3 м³/час при 17 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 22.2 м.в.ст.. Мощность: 0.37 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

43 510 ₽

458 $

Вертикальный многоступенчатый насос Fancy CDM 3-4

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

29.7

Мощность (кВт)

0.37

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 23 м.в.ст.

Рабочая точка: 3 м³/час при 23 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 29.7 м.в.ст.. Мощность: 0.37 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

48 545 ₽

511 $

Вертикальный многоступенчатый насос Fancy CDM 3-5

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

37.2

Мощность (кВт)

0.55

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 29 м.в.ст.

Рабочая точка: 3 м³/час при 29 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 37.2 м.в.ст.. Мощность: 0.55 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

53 865 ₽

567 $

Вертикальный многоступенчатый насос Fancy CDM 3-6

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

Мощность (кВт)

0.55

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 35 м.в.ст.

Рабочая точка: 3 м³/час при 35 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 45 м.в.ст.. Мощность: 0.55 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

56 905 ₽

599 $

Вертикальный многоступенчатый насос Fancy CDM 3-7

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

52.5

Мощность (кВт)

0.75

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 41 м.в.ст.

Рабочая точка: 3 м³/час при 41 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 52.5 м.в.ст.. Мощность: 0.75 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

64 600 ₽

680 $

Вертикальный многоступенчатый насос Fancy CDM 3-8

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

Мощность (кВт)

0.75

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 47 м.в.ст.

Рабочая точка: 3 м³/час при 47 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 60 м.в.ст.. Мощность: 0.75 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

67 735 ₽

713 $

Вертикальный многоступенчатый насос Fancy CDM 3-9

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

67.5

Мощность (кВт)

1.1

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 53 м.в.ст.

Рабочая точка: 3 м³/час при 53 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 67.5 м.в.ст.. Мощность: 1.1 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

70 300 ₽

740 $

Вертикальный многоступенчатый насос Fancy CDM 3-10

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

Мощность (кВт)

1.1

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 59 м.в.ст.

Рабочая точка: 3 м³/час при 59 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 75 м.в.ст.. Мощность: 1.1 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

72 295 ₽

761 $

Вертикальный многоступенчатый насос Fancy CDM 3-11

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

82.5

Мощность (кВт)

1.1

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 65 м.в.ст.

Рабочая точка: 3 м³/час при 65 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 82.5 м.в.ст.. Мощность: 1.1 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

77 140 ₽

812 $

Вертикальный многоступенчатый насос Fancy CDM 3-12

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

Мощность (кВт)

1.1

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 71 м.в.ст.

Рабочая точка: 3 м³/час при 71 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 90 м.в.ст.. Мощность: 1.1 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

82 080 ₽

864 $

Вертикальный многоступенчатый насос Fancy CDM 3-14

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

105

Мощность (кВт)

1.5

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 83 м.в.ст.

Рабочая точка: 3 м³/час при 83 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 105 м.в.ст.. Мощность: 1.5 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

87 780 ₽

924 $

Вертикальный многоступенчатый насос Fancy CDM 3-18

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

136

Мощность (кВт)

2.2

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 108 м.в.ст.

Рабочая точка: 3 м³/час при 108 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 136 м.в.ст.. Мощность: 2.2 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

95 760 ₽

1 008 $

Вертикальный многоступенчатый насос Fancy CDM 3-19

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

143

Мощность (кВт)

2.2

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 114 м.в.ст.

Рабочая точка: 3 м³/час при 114 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 143 м.в.ст.. Мощность: 2.2 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

97 185 ₽

1 023 $

Вертикальный многоступенчатый насос Fancy CDM 3-21

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

158

Мощность (кВт)

2.2

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 126 м.в.ст.

Рабочая точка: 3 м³/час при 126 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 158 м.в.ст.. Мощность: 2.2 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

103 740 ₽

1 092 $

Вертикальный многоступенчатый насос Fancy CDM 3-22

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

166

Мощность (кВт)

2.2

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 132 м.в.ст.

Рабочая точка: 3 м³/час при 132 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 166 м.в.ст.. Мощность: 2.2 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

106 970 ₽

1 126 $

Вертикальный многоступенчатый насос Fancy CDM 3-25

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

188

Мощность (кВт)

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 150 м.в.ст.

Рабочая точка: 3 м³/час при 150 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 188 м.в.ст.. Мощность: 3 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

116 470 ₽

1 226 $

Вертикальный многоступенчатый насос Fancy CDM 3-31

Макс. расход (м³/час)

4.4

Макс. давление (м.в.ст.)

235

Мощность (кВт)

Напряжение (В)

380

Входной патрубок (мм)

25 мм

Рабочая точка

3 м³/час при 187 м.в.ст.

Рабочая точка: 3 м³/час при 187 м.в.ст. Макс. расход: 4.4 м³/час. Макс. давление: 235 м.в.ст.. Мощность: 3 кВт. Напряжение: 380 В. Входной патрубок: 25 мм мм.

129 960 ₽

1 368 $

Вертикальный многоступенчатый насос Fancy CDM 5-2

Макс. расход (м³/час)

8.5

Макс. давление (м.в.ст.)

14.7

Мощность (кВт)

0.37

Напряжение (В)

380

Входной патрубок (мм)

32 мм

Рабочая точка

5 м³/час при 11.5 м.в.ст.

Рабочая точка: 5 м³/час при 11.5 м.в.ст. Макс. расход: 8.5 м³/час. Макс. давление: 14.7 м.в.ст.. Мощность: 0.37 кВт. Напряжение: 380 В. Входной патрубок: 32 мм мм.

40 185 ₽

423 $

Вертикальный многоступенчатый насос Fancy CDM 5-3

Макс. расход (м³/час)

8.5

Макс. давление (м.в.ст.)

22.1

Мощность (кВт)

0.55

Напряжение (В)

380

Входной патрубок (мм)

32 мм

Рабочая точка

5 м³/час при 17.5 м.в.ст.

Рабочая точка: 5 м³/час при 17.5 м.в.ст. Макс. расход: 8.5 м³/час. Макс. давление: 22.1 м.в.ст.. Мощность: 0.55 кВт. Напряжение: 380 В. Входной патрубок: 32 мм мм.

42 940 ₽

452 $

Вертикальный многоступенчатый насос Fancy CDM 5-4

Макс. расход (м³/час)

8.5

Макс. давление (м.в.ст.)

29.5

Мощность (кВт)

0.55

Напряжение (В)

380

Входной патрубок (мм)

32 мм

Рабочая точка

5 м³/час при 24 м.в.ст.

Рабочая точка: 5 м³/час при 24 м.в.ст. Макс. расход: 8.5 м³/час. Макс. давление: 29.5 м.в.ст.. Мощность: 0.55 кВт. Напряжение: 380 В. Входной патрубок: 32 мм мм.

48 165 ₽

507 $

Вертикальный многоступенчатый насос Fancy CDM 5-5

Макс. расход (м³/час)

8.5

Макс. давление (м.в.ст.)

Мощность (кВт)

0.75

Напряжение (В)

380

Входной патрубок (мм)

32 мм

Рабочая точка

5 м³/час при 30 м.в.ст.

Рабочая точка: 5 м³/час при 30 м.в.ст. Макс. расход: 8.5 м³/час. Макс. давление: 37 м.в.ст.. Мощность: 0.75 кВт. Напряжение: 380 В. Входной патрубок: 32 мм мм.

53 865 ₽

567 $

Вертикальный многоступенчатый насос Fancy CDM 5-6

Макс. расход (м³/час)

8.5

Макс. давление (м.в.ст.)

44.5

Мощность (кВт)

1.1

Напряжение (В)

380

Входной патрубок (мм)

32 мм

Рабочая точка

5 м³/час при 37 м.в.ст.

Рабочая точка: 5 м³/час при 37 м.в.ст. Макс. расход: 8.5 м³/час. Макс. давление: 44.5 м.в.ст.. Мощность: 1.1 кВт. Напряжение: 380 В. Входной патрубок: 32 мм мм.

60 610 ₽

638 $

Вертикальный многоступенчатый насос Fancy CDM 5-7

Макс. расход (м³/час)

8.5

Макс. давление (м.в.ст.)

Мощность (кВт)

1.1

Напряжение (В)

380

Входной патрубок (мм)

32 мм

Рабочая точка

5 м³/час при 42.5 м.в.ст.

Рабочая точка: 5 м³/час при 42.5 м.в.ст. Макс. расход: 8.5 м³/час. Макс. давление: 52 м.в.ст.. Мощность: 1.1 кВт. Напряжение: 380 В. Входной патрубок: 32 мм мм.

62 700 ₽

660 $

Вертикальный многоступенчатый насос Fancy CDM 5-8

Макс. расход (м³/час)

8.5

Макс. давление (м.в.ст.)

Мощность (кВт)

1.1

Напряжение (В)

380

Входной патрубок (мм)

32 мм

Рабочая точка

5 м³/час при 49 м.в.ст.

Рабочая точка: 5 м³/час при 49 м.в.ст. Макс. расход: 8.5 м³/час. Макс. давление: 59 м.в.ст.. Мощность: 1.1 кВт. Напряжение: 380 В. Входной патрубок: 32 мм мм.

64 790 ₽

682 $

12 3 4

Инструкция CDM (11.83 МБ)

Вертикальные многоступенчатые насосы Fancy CDM - справочная информация

Разберем расшифровку артикула на примере модели CDM 32-3-2:
CDM – марка насоса;
32 – номинальный расход (м3/час);
3 – количество ступеней;
2 – количество уменьшенных рабочих колес (если ничего не указано, рабочее колесо обычное)

Выходной вал двигателя соединяется с валом насоса через муфту. Насос состоит из рабочих ступеней (рабочее колесо, диффузор), установленных в цилиндрический корпус и соединенных при помощи стяжных болтов совместно с основанием или плитой и головой насоса. В основании имеются входной и выходной патрубки, расположенные на одной оси.

1. Муфта - углеродистая сталь	8. Поддержка диффузора - нержавеющая сталь AISI 304
2. Корпус - чугун	9. Подшипник - карбид вольфрама
3. Механическое уплотнение - TuC&Carbon	10. Цилиндр - нержавеющая сталь AISI 304
4. Вал - нержавеющая сталь AISI 304	11. Патрубки - чугун
5. Рабочее колесо - нержавеющая сталь AISI 304	12. Опорная плита - алюминий
6. Втулка крыльчатки - нержавеющая сталь AISI 304	13. Уплотнительная база - нержавеющая сталь AISI 304
7. Диффузор - Inox 304

Стандартный асинхронный двигатель;
Степень защиты: IP55;
Класс изоляции: F;
Стандартное напряжение: 50Гц, трехфазное исполнение 380 В;
Класс энергоэффективности: IE3.

Температура жидкости: от -10 °С до +120 °С;
Температура окружающей среды: от -10 °С до +50 °С;
Высота над уровнем моря: до 1000 м.

водоснабжение;
системы кондиционирования воздуха;
системы охлаждения и циркуляции воды;
системы водоочистки, фильтрации, водоподготовки;
системы орошения;
противопожарные установки;
установки повышения давления.

Вертикальный многоступенчатый насос Fancy CDM 1-3

Вертикальный многоступенчатый насос Fancy CDM 1-4

Вертикальный многоступенчатый насос Fancy CDM 1-5

Вертикальный многоступенчатый насос Fancy CDM 1-9

Вертикальный многоступенчатый насос Fancy CDM 1-17

Вертикальный многоступенчатый насос Fancy CDM 3-2

Вертикальный многоступенчатый насос Fancy CDM 3-3

Вертикальный многоступенчатый насос Fancy CDM 3-4

Вертикальный многоступенчатый насос Fancy CDM 3-5

Вертикальный многоступенчатый насос Fancy CDM 3-6

Вертикальный многоступенчатый насос Fancy CDM 3-7

Вертикальный многоступенчатый насос Fancy CDM 3-8

Вертикальный многоступенчатый насос Fancy CDM 3-9

Вертикальный многоступенчатый насос Fancy CDM 3-10

Вертикальный многоступенчатый насос Fancy CDM 3-11

Вертикальный многоступенчатый насос Fancy CDM 3-12

Вертикальный многоступенчатый насос Fancy CDM 3-14

Вертикальный многоступенчатый насос Fancy CDM 3-18

Вертикальный многоступенчатый насос Fancy CDM 3-19

Вертикальный многоступенчатый насос Fancy CDM 3-21

Вертикальный многоступенчатый насос Fancy CDM 3-22

Вертикальный многоступенчатый насос Fancy CDM 3-25

Вертикальный многоступенчатый насос Fancy CDM 3-31

Вертикальный многоступенчатый насос Fancy CDM 5-2

Вертикальный многоступенчатый насос Fancy CDM 5-3

Вертикальный многоступенчатый насос Fancy CDM 5-4

Вертикальный многоступенчатый насос Fancy CDM 5-5

Вертикальный многоступенчатый насос Fancy CDM 5-6

Вертикальный многоступенчатый насос Fancy CDM 5-7

Вертикальный многоступенчатый насос Fancy CDM 5-8

Вертикальные многоступенчатые насосы Fancy CDM - справочная информация

Расшифровка обозначения

Конструкция

Материалы конструкции

Электродвигатель

Условия эксплуатации

Область применения
