Полупогружные химические насосы Debem IM
От 1 до 95 м3/час
Напор до 36 метров
0,37 - 11 кВт
Из PP или PVDF
Глубина 0,25 - 1,25 м
Частицы до 11 мм
Цена от 323 333 ₽
Полупогружные химические насосы итальянской фирмы Debem серии IM изготавливаются исключительно на итальянском заводе компании. Они позволяют перекачивать химически активные жидкости, в том числе сильно загрязненные. Подробнее
Полупогружной химический насос Debem IM 80
Макс. расход (м³/час)
6
Макс. давление (м.в.ст.)
7.5
Рабочая точка
4.5 м³/час при 6.5 м.в.ст.
Напряжение (В)
380
Макс. темп. жидкости (°C)
65
Входной патрубок (мм)
1 1/2"
Рабочая точка: 4.5 м³/час при 6.5 м.в.ст. Макс. расход: 6 м³/час. Макс. давление: 7.5 м.в.ст.. Напряжение: 380 В. Макс. темп. жидкости: 65 °C. Входной патрубок: 1 1/2" мм.
Полупогружной химический насос Debem IM 90
Макс. расход (м³/час)
9
Макс. давление (м.в.ст.)
10.5
Рабочая точка
5 м³/час при 10 м.в.ст.
Напряжение (В)
380
Макс. темп. жидкости (°C)
65
Входной патрубок (мм)
1 1/2"
Рабочая точка: 5 м³/час при 10 м.в.ст. Макс. расход: 9 м³/час. Макс. давление: 10.5 м.в.ст.. Напряжение: 380 В. Макс. темп. жидкости: 65 °C. Входной патрубок: 1 1/2" мм.
Полупогружной химический насос Debem IM 95
Макс. расход (м³/час)
13
Макс. давление (м.в.ст.)
11.7
Рабочая точка
12.5 м³/час при 7.2 м.в.ст.
Напряжение (В)
380
Макс. темп. жидкости (°C)
65
Входной патрубок (мм)
2"
Рабочая точка: 12.5 м³/час при 7.2 м.в.ст. Макс. расход: 13 м³/час. Макс. давление: 11.7 м.в.ст.. Напряжение: 380 В. Макс. темп. жидкости: 65 °C. Входной патрубок: 2" мм.
Полупогружной химический насос Debem IM 110
Макс. расход (м³/час)
20
Макс. давление (м.в.ст.)
15
Рабочая точка
12.5 м³/час при 9.8 м.в.ст.
Напряжение (В)
380
Макс. темп. жидкости (°C)
65
Входной патрубок (мм)
2"
Рабочая точка: 12.5 м³/час при 9.8 м.в.ст. Макс. расход: 20 м³/час. Макс. давление: 15 м.в.ст.. Напряжение: 380 В. Макс. темп. жидкости: 65 °C. Входной патрубок: 2" мм.
Полупогружной химический насос Debem IM 120
Макс. расход (м³/час)
25
Макс. давление (м.в.ст.)
15.5
Рабочая точка
17 м³/час при 11.2 м.в.ст.
Напряжение (В)
380
Макс. темп. жидкости (°C)
65
Входной патрубок (мм)
2"
Рабочая точка: 17 м³/час при 11.2 м.в.ст. Макс. расход: 25 м³/час. Макс. давление: 15.5 м.в.ст.. Напряжение: 380 В. Макс. темп. жидкости: 65 °C. Входной патрубок: 2" мм.
Полупогружной химический насос Debem IM 130
Макс. расход (м³/час)
30
Макс. давление (м.в.ст.)
19.7
Рабочая точка
18 м³/час при 16 м.в.ст.
Напряжение (В)
380
Макс. темп. жидкости (°C)
65
Входной патрубок (мм)
2"
Рабочая точка: 18 м³/час при 16 м.в.ст. Макс. расход: 30 м³/час. Макс. давление: 19.7 м.в.ст.. Напряжение: 380 В. Макс. темп. жидкости: 65 °C. Входной патрубок: 2" мм.
Полупогружной химический насос Debem IM 140
Макс. расход (м³/час)
40
Макс. давление (м.в.ст.)
21
Рабочая точка
20 м³/час при 17.9 м.в.ст.
Напряжение (В)
380
Макс. темп. жидкости (°C)
95
Входной патрубок (мм)
2"
Рабочая точка: 20 м³/час при 17.9 м.в.ст. Макс. расход: 40 м³/час. Макс. давление: 21 м.в.ст.. Напряжение: 380 В. Макс. темп. жидкости: 95 °C. Входной патрубок: 2" мм.
Полупогружной химический насос Debem IM 150
Макс. расход (м³/час)
42
Макс. давление (м.в.ст.)
24
Рабочая точка
27 м³/час при 18.5 м.в.ст.
Напряжение (В)
380
Макс. темп. жидкости (°C)
65
Входной патрубок (мм)
2 1/2"
Рабочая точка: 27 м³/час при 18.5 м.в.ст. Макс. расход: 42 м³/час. Макс. давление: 24 м.в.ст.. Напряжение: 380 В. Макс. темп. жидкости: 65 °C. Входной патрубок: 2 1/2" мм.
Полупогружной химический насос Debem IM 155
Макс. расход (м³/час)
42
Макс. давление (м.в.ст.)
27.5
Рабочая точка
32 м³/час при 21 м.в.ст.
Напряжение (В)
380
Макс. темп. жидкости (°C)
65
Входной патрубок (мм)
2 1/2"
Рабочая точка: 32 м³/час при 21 м.в.ст. Макс. расход: 42 м³/час. Макс. давление: 27.5 м.в.ст.. Напряжение: 380 В. Макс. темп. жидкости: 65 °C. Входной патрубок: 2 1/2" мм.
728 444 ₽
6 837 €
Полупогружной химический насос Debem IM 160
Макс. расход (м³/час)
55
Макс. давление (м.в.ст.)
31.5
Рабочая точка
55 м³/час при 19.5 м.в.ст.
Напряжение (В)
380
Макс. темп. жидкости (°C)
65
Входной патрубок (мм)
2 1/2"
Рабочая точка: 55 м³/час при 19.5 м.в.ст. Макс. расход: 55 м³/час. Макс. давление: 31.5 м.в.ст.. Напряжение: 380 В. Макс. темп. жидкости: 65 °C. Входной патрубок: 2 1/2" мм.
785 978 ₽
7 377 €
Полупогружной химический насос Debem IM 180
Макс. расход (м³/час)
75
Макс. давление (м.в.ст.)
38
Рабочая точка
50 м³/час при 32 м.в.ст.
Напряжение (В)
380
Макс. темп. жидкости (°C)
65
Входной патрубок (мм)
2 1/2"
Рабочая точка: 50 м³/час при 32 м.в.ст. Макс. расход: 75 м³/час. Макс. давление: 38 м.в.ст.. Напряжение: 380 В. Макс. темп. жидкости: 65 °C. Входной патрубок: 2 1/2" мм.
980 635 ₽
9 204 €
Полупогружные химические насосы Debem IM - справочная информация
Полупогружные химические насосы итальянской фирмы Debem серии IM изготавливаются исключительно на итальянском заводе компании. Они позволяют перекачивать химически активные жидкости, в том числе сильно загрязненные. Насосная часть погружается в емкость с жидкостью, а двигатель с плитой остаются снаружи. Глубина погружной части колеблется от 250 до 1250 мм.
Расшифровка полного обозначения насоса Debem IM
Для примера разберем такую маркировку насоса: IM95P-V-0800-N
IM95 - типоразмер.
P - корпус из полипропилена (FC - корпус из фторопласта PVDF, армированного стекловолокном).
V - уплотнительное кольцо из Viton (D - из EPDM).
0800 - длина погружной части 800 мм (также может быть 250, 500, 1000 и 1250 мм).
N - трехфазный двигатель (M - монофазный, A - взрывозащищенный стандарта ATEX).
Внутреннее устройство насосов Debem IM

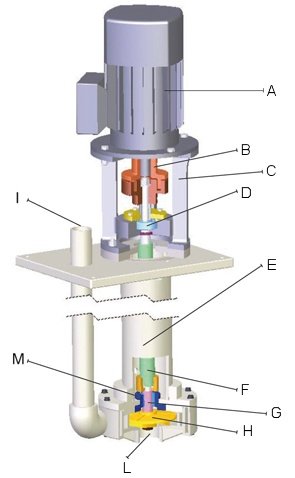

Рисунок 1. На изображении показаны внутренние элементы насоса IM. A - двигатель; B - карданная муфта; C - цевочное колесо; D - радиальный подшипник; E - наружный корпус насоса; F - рабочий вал; G - керамическая втулка; H - рабочее колесо; I - напорная труба; L - всасывающее отверстие; M - компенсационная втулка.
Условия эксплуатации насосов IM
- Температура жидкости должна быть в пределах от 0 до +65 °C для полипропиленовой версии и от 0 до +95 °C для версии из фторопласта.
- Вязкость жидкости не должна превышать 500 сстокс.
- Насосы могут работать только в вертикальном положении (наклон и горизонтальное положение не допускаются).
- Насосы не должны работать без жидкости, а также если в жидкости есть пузырьки воздуха. Это может привести к быстрому выходу из строя компенсационной втулки (впрочем, производитель, предвидя реальные условия эксплуатации насосов, особо подчеркивает, что заменить эту втулку очень легко; средний срок службы втулки составляет 1500 часов).
- Насос не может использоваться для полного опорожнения емкостей. Всасывающий патрубок должен быть на расстоянии не менее 100-150 мм от дна.
- Шум, издаваемый насосами невелик (от 48 дБ для маленьких насосов до 65 дБ для больших моделей) и его можно особо не учитывать при промышленном использовании насоса. При использовании в лабораториях рекомендуются модели до IM 110 включительно, у которых шум не превышает 48 дБ).
Электродвигатели
На насосы серии IM могут устанавливаться трехфазные или монофазные электродвигатели европейского стандарта IEC мощностью от 0,37 до 11 кВт.
Все двигатели двухполюсные на 2900 оборотов в минуту.
Класс защиты IP 55.
Класс изоляции F.
Анимация внутреннего устройства насоса IM
Анимация подготовлена самой компанией Debem. На ней показано внутреннее устройство насоса без комментариев. Видимо, производитель хочет донести насколько удобно будет разбирать и собирать насос при техническом обслуживании.
