Шестеренный насос ZY Technology KCB 33.3-CCM/1.45/4/C

1

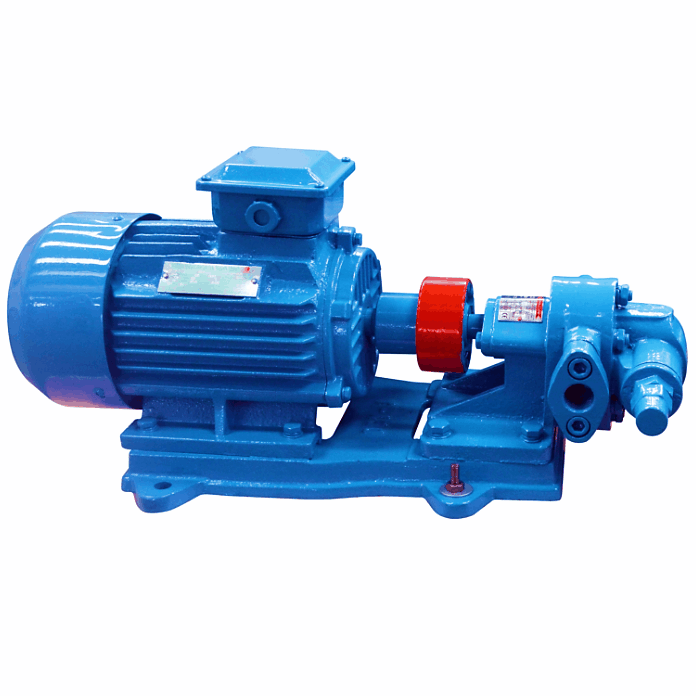

Внешний вид модели KCB 33.3-CCM/1.45/4/C
Внешний вид модели KCB 33.3-CCM/1.45/4/C
На складе 2 шт.
i
Страна производства:
Китай
Макс. расход (м³/час)
2
Макс. давление (м.в.ст.)
145
Мощность (кВт)
2.2
Обороты в минуту
1450
Напряжение (В)
380
Макс. темп. жидкости (°C)
200
Входной патрубок (мм)
20
Выходной патрубок (мм)
20
ДхШхВ (см)
62х28х29
Вес (кг)
67
Airbus

Прямая поставка

Car

Бесплатная доставка по России

Шестеренный насос ZY Technology KCB 33.3-CCM/1.45/4/C – характеристики

Макс. расход (м³/час)
2
Макс. давление (м.в.ст.)
145
Мощность (кВт)
2.2
Обороты в минуту
1450
Напряжение (В)
380
Макс. темп. жидкости (°C)
200
Входной патрубок (мм)
20
Выходной патрубок (мм)
20
ДхШхВ (см)
62х28х29
Вес (кг)
67

Шестеренный насос KCB 33.3-CCM/1.45/4/C консольного типа служит для перекачивания горячих масел с температурой до 200 °С и неагрессивных маслянистых жидкостей без тяжелых примесей, твердых частиц и волокон.

Корпус и шестерни насоса выполнены из ковкого чугуна (Cast Iron).
Уплотнение - механическое, на деле оно обеспечивает надежную герметичность, выдерживает температуру жидкости до 200 °С.
По умолчанию насос оснащен "предохранительным байпасным клапаном".

Производительность насоса 2 кубометра в час (33,3 литра в минуту), напорное давление 14,5 бар (145 метров). КПД 59 %.
Диаметр патрубков 3/4 " (20 мм), резьба.

Приводом насоса служит четырехполюсный двигатель 1450 об/мин, мощностью 2,2 кВт.
Насос и двигатель расположены на единой раме и соединены полумуфтой.

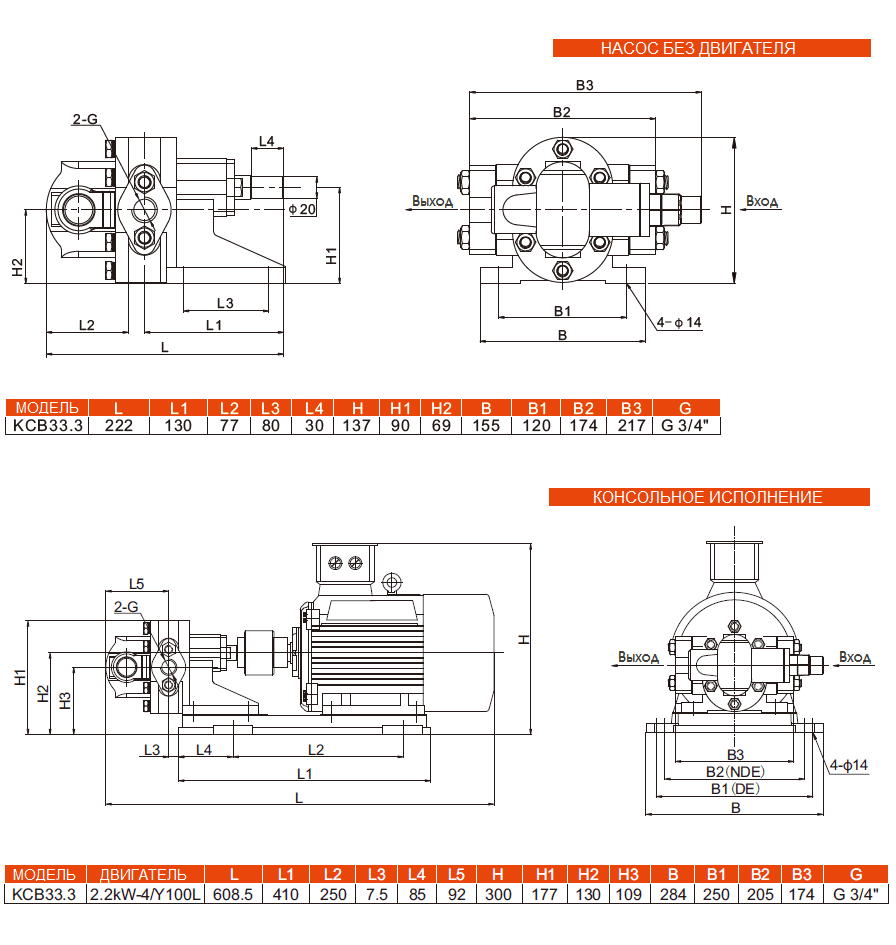

Габаритный чертеж насоса ZY Technology KCB 33.3-CCM/1.45/4/C

Габаритный чертеж насоса ZY Technology KCB 33.3-CCM/1.45/4/C

График рабочих характеристик насоса ZY Technology KCB 33.3-CCM/1.45/4/C

График рабочих характеристик насоса ZY Technology KCB 33.3-CCM/1.45/4/C

Другие товары из серии «Шестеренные насосы ZY Technology KCB CCM»

Delivery labelШестеренный насос ZY Technology KCB 55-CCM/0.33/4/C
Шестеренный насос ZY Technology KCB 55-CCM/0.33/4/C
i
Макс. расход (м³/час)
3.3
Макс. давление (м.в.ст.)
33
Мощность (кВт)
1.5
Обороты в минуту
1450
Напряжение (В)
380
Delivery labelШестеренный насос ZY Technology KCB 55-CCM/0.5/4/ C
Шестеренный насос ZY Technology KCB 55-CCM/0.5/4/ C
i
Макс. расход (м³/час)
3.3
Макс. давление (м.в.ст.)
50
Мощность (кВт)
2.2
Обороты в минуту
1450
Напряжение (В)
380
Delivery labelШестеренный насос ZY Technology KCB 55-CCM/1/4/C
Шестеренный насос ZY Technology KCB 55-CCM/1/4/C
i
Макс. расход (м³/час)
3.3
Макс. давление (м.в.ст.)
100
Мощность (кВт)
3
Обороты в минуту
1450
Напряжение (В)
380
Delivery labelШестеренный насос ZY Technology KCB 83.3-CCM/0.33/4/C
Шестеренный насос ZY Technology KCB 83.3-CCM/0.33/4/C
i
Макс. расход (м³/час)
5
Макс. давление (м.в.ст.)
33
Мощность (кВт)
2.2
Обороты в минуту
1450
Напряжение (В)
380
Delivery labelШестеренный насос ZY Technology KCB 83.3-CCM/0.5/4/C
Шестеренный насос ZY Technology KCB 83.3-CCM/0.5/4/C
i
Макс. расход (м³/час)
5
Макс. давление (м.в.ст.)
50
Мощность (кВт)
3
Обороты в минуту
1450
Напряжение (В)
380
Delivery labelШестеренный насос ZY Technology KCB 83.3-CCM/1/4/C
Шестеренный насос ZY Technology KCB 83.3-CCM/1/4/C
На складе 1 шт.
i
Макс. расход (м³/час)
5
Макс. давление (м.в.ст.)
100
Мощность (кВт)
4
Обороты в минуту
1450
Напряжение (В)
380
Delivery labelШестеренный насос ZY Technology KCB 200-CCM/0.33/4/C
Шестеренный насос ZY Technology KCB 200-CCM/0.33/4/C
i
Макс. расход (м³/час)
12
Макс. давление (м.в.ст.)
33
Мощность (кВт)
5.5
Обороты в минуту
1450
Напряжение (В)
380
Delivery labelШестеренный насос ZY Technology KCB 200-CCM/0.55/4/C
Шестеренный насос ZY Technology KCB 200-CCM/0.55/4/C
i
Макс. расход (м³/час)
12
Макс. давление (м.в.ст.)
55
Мощность (кВт)
5.5
Обороты в минуту
1450
Напряжение (В)
380
Delivery labelШестеренный насос ZY Technology KCB 200-CCM/1/4/ C
Шестеренный насос ZY Technology KCB 200-CCM/1/4/ C
i
Макс. расход (м³/час)
12
Макс. давление (м.в.ст.)
100
Мощность (кВт)
7.5
Обороты в минуту
1450
Напряжение (В)
380

Шестеренные насосы ZY Technology KCB CCM - справочная информация

Шестеренные насосы серии KCB CCM китайской фирмы ZY Technology применяются для перекачивания масел и эквивалентных маслу жидкостей без волокон и твердых частиц при температуре до 200 °С и вязкостью 5-1500 сСт. Серия представлена консольными моделями, где насос и электродвигатель имеют самостоятельные крепления и соединены полумуфтой на единой раме, соответственно, насос или электродвигатель можно заменить без демонтажа всей конструкции.
Насосы KCB CCM не доходят до уровня европейских аналогов, но они доступны по цене и задачу по перекачиванию масел выполняют успешно.

Конструкция шестеренных насосов KCB CCM

Насос состоит из пары шестерен, эксцентрикового вала, чугунного корпуса, механического уплотнения и предохранительного клапана.
- Механическое (торцевое) уплотнение, наиболее беспроблемно в эксплуатации, выдерживает температуру жидкости до +200 °С.
- Все насосы по умолчанию оснащены предохранительным байпасным клапаном, который открывается при избыточном давлении на напорной линии и возвращает жидкость обратно во всасывающую линию (или в резервуар) для уменьшения давления в напорной линии. Клапан рассчитан лишь на кратковременное включение, не на постоянную работу. Если давление в напорной линии длительное время превышает максимальное давление насоса, то для стравливания избыточного давления следует использовать отдельный от насоса байпасный клапан, рассчитанный на длительную работу.
- У всех моделей естественное воздушное охлаждение.

Технические параметры насосов YonJou KCB CCM

Расход: 2 м3/ч ~ 60 м3/ч (33,3 л/мин ~ 960 л/мин)
Напорное давление: 3,3 бар ~ 14,5 бар (33 м ~ 145 м)
Диаметр входного и выходного патрубков: 3/4 " ~ 100 мм
КПД: 41% ~ 59%

Электродвигатели 50 Гц/380 В
Мощность 1,5 кВт ~ 30 кВт
Количество полюсов обмотки 4Р или 6Р
Скорость вращения выходного вала:
1450 об/мин - четырехполюсный двигатель (4Р)
970 об/мин - шестиполюсный двигатель (6Р)

Условия эксплуатации

Насосы рекомендованы для промышленного применения в системах перекачки и нагнетания моторного масла, гидравлического масла, дизтоплива, сырой нефти и т.д.
- Температура перекачиваемой жидкости до 200 °С
- Температура окружающей среды до 35 °С
- Высота подъема жидкости до 5 метров.

Расшифровка маркировки насосов YonJou KCB CCM

Рассмотрим на примере модели KCB55-CCM/0.5/4/C
KCB - шестеренный насос с предохранительным клапаном
55 - расход насоса в л/мин
C - корпус из чугуна (Cast Iron)
С - шестерни из чугуна
M - механическое уплотнение
0.5 - напорное давление в МРа (1 МРа = 10 бар = 100 м.вод.ст.)
4 - полюсность электродвигателя (4Р = 1450 об/мин)
C - консольный тип исполнения (насос типа «К»)

Материалы конструкции

Корпус насоса - ковкий чугун (HT200)
Шестерни - ковкий чугун
