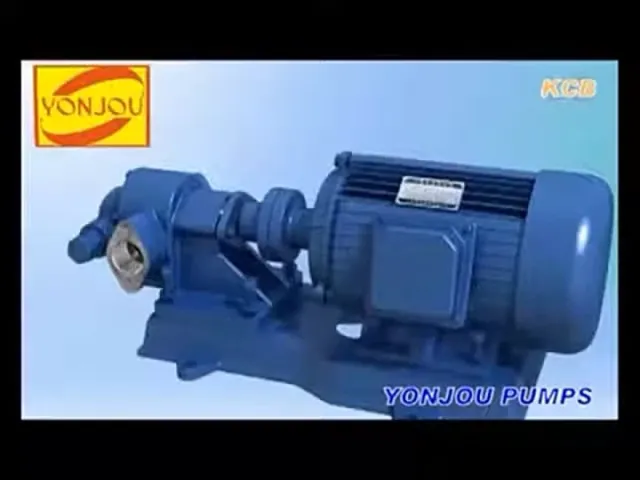

Внутреннее устройство насосов KCB
Шестеренные насосы ZY Technology KCB CCM - справочная информация
Шестеренные насосы серии KCB CCM китайской фирмы ZY Technology применяются для перекачивания масел и эквивалентных маслу жидкостей без волокон и твердых частиц при температуре до +200 °С и вязкостью 5-1500 сСт. Серия представлена консольными моделями, где насос и электродвигатель имеют самостоятельные крепления и соединены полумуфтой на единой раме, соответственно, насос или электродвигатель можно заменить без демонтажа всей конструкции.
Насосы KCB CCM не доходят до уровня европейских аналогов, но они доступны по цене и задачу по перекачиванию масел выполняют успешно.
Конструкция шестеренных насосов KCB CCM
Насос состоит из пары шестерен, эксцентрикового вала, чугунного корпуса, механического уплотнения и предохранительного клапана.
- Механическое (торцевое) уплотнение, наиболее беспроблемно в эксплуатации, выдерживает температуру жидкости до +200 °С.
- Все насосы по умолчанию оснащены предохранительным байпасным клапаном, который открывается при избыточном давлении на напорной линии и возвращает жидкость обратно во всасывающую линию (или в резервуар) для уменьшения давления в напорной линии. Клапан рассчитан лишь на кратковременное включение, не на постоянную работу. Если давление в напорной линии длительное время превышает максимальное давление насоса, то для стравливания избыточного давления следует использовать отдельный от насоса байпасный клапан, рассчитанный на длительную работу.
- У всех моделей естественное воздушное охлаждение.
Технические параметры насосов KCB CCM
Расход: 2 м3/ч ~ 60 м3/ч (33,3 л/мин ~ 960 л/мин)
Напорное давление: 3,3 бар ~ 14,5 бар (33 м ~ 145 м)
Диаметр входного и выходного патрубков: 3/4 " ~ 100 мм
КПД: 41% ~ 59%
Электродвигатели 50 Гц/380 В
Мощность 1,5 кВт ~ 30 кВт
Количество полюсов обмотки 4Р или 6Р
Скорость вращения выходного вала:
1450 об/мин - четырехполюсный двигатель (4Р)
970 об/мин - шестиполюсный двигатель (6Р)
Условия эксплуатации
Насосы рекомендованы для промышленного применения в системах перекачки и нагнетания моторного масла, гидравлического масла, дизтоплива, сырой нефти и т.д.
- Температура перекачиваемой жидкости до +200 °С.
- Температура окружающей среды до 35 °С.
- Высота подъема жидкости до 5 метров. Насос может работать только под заливом: в рабочей камере всегда должна присутствовать жидкость.
- В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.
Расшифровка маркировки насосов KCB CCM
Рассмотрим на примере модели KCB55-CCM/0.5/4/C
KCB - шестеренный насос с предохранительным клапаном
55 - расход насоса в л/мин
C - корпус из чугуна (Cast Iron)
С - шестерни из стали
M - механическое уплотнение
0.5 - напорное давление в МРа (1 МРа = 10 бар = 100 м.вод.ст.)
4 - полюсность электродвигателя (4Р = 1450 об/мин)
C - консольный тип исполнения (насос типа «К»)
Материалы конструкции
Корпус насоса - ковкий чугун (HT200)
Шестерни - сталь
