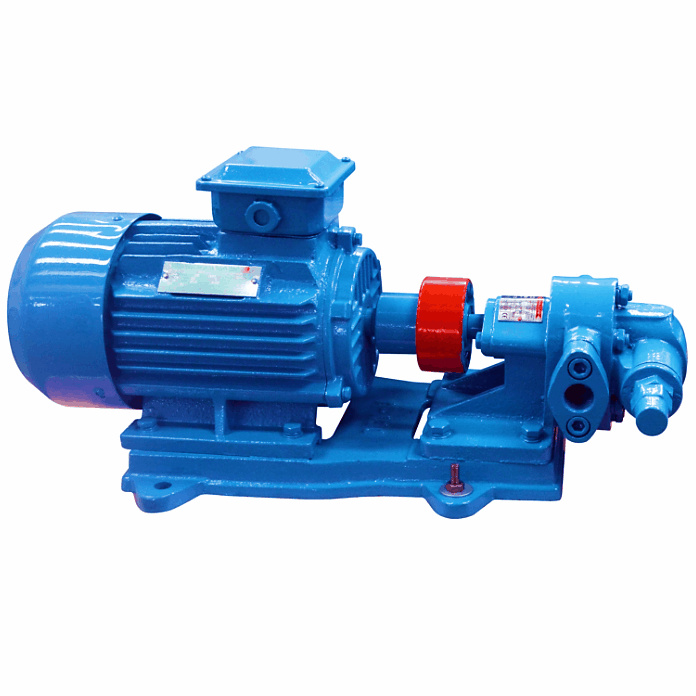

Шестеренный насос ZY Technology KCB 55-CCM/0.5/4/ C

Шестеренные насосы серии KCB CCM китайской фирмы ZY Technology применяются для перекачивания масел и эквивалентных маслу жидкостей без волокон и твердых частиц при температуре до +100 °С и вязкостью 5-1500 сСт. Серия представлена консольными моделями, где насос и электродвигатель имеют самостоятельные крепления и соединены полумуфтой на единой раме, соответственно, насос или электродвигатель можно заменить без демонтажа всей конструкции.

Насосы KCB CCM не доходят до уровня европейских аналогов, но они доступны по цене и задачу по перекачиванию масел выполняют успешно.

С 2021 года насосы KCB CCM будут улучшены. В частности, уплотнение будет выдерживать до +200 °С.

Насос состоит из пары шестерен, эксцентрикового вала, чугунного корпуса, механического уплотнения и предохранительного клапана.

- Механическое (торцевое) уплотнение, наиболее беспроблемно в эксплуатации, выдерживает температуру жидкости до +200 °С.

- Все насосы по умолчанию оснащены предохранительным байпасным клапаном, который открывается при избыточном давлении на напорной линии и возвращает жидкость обратно во всасывающую линию (или в резервуар) для уменьшения давления в напорной линии. Клапан рассчитан лишь на кратковременное включение, не на постоянную работу. Если давление в напорной линии длительное время превышает максимальное давление насоса, то для стравливания избыточного давления следует использовать отдельный от насоса байпасный клапан, рассчитанный на длительную работу.

- У всех моделей естественное воздушное охлаждение.

Расход: 2 м3/ч ~ 60 м3/ч (33,3 л/мин ~ 960 л/мин)

Напорное давление: 3,3 бар ~ 14,5 бар (33 м ~ 145 м)

Диаметр входного и выходного патрубков: 3/4 " ~ 100 мм

КПД: 41% ~ 59%



Электродвигатели 50 Гц/380 В

Мощность 1,5 кВт ~ 30 кВт

Количество полюсов обмотки 4Р или 6Р

Скорость вращения выходного вала:

1450 об/мин - четырехполюсный двигатель (4Р)

970 об/мин - шестиполюсный двигатель (6Р)

Насосы рекомендованы для промышленного применения в системах перекачки и нагнетания моторного масла, гидравлического масла, дизтоплива, сырой нефти и т.д.

- Температура перекачиваемой жидкости до +100 °С (c 2021 года будет улучшенное уплотнение до +200 °С).

- Температура окружающей среды до 35 °С.

- Высота подъема жидкости до 5 метров. Насос может работать только под заливом: в рабочей камере всегда должна присутствовать жидкость.

Рассмотрим на примере модели KCB55-CCM/0.5/4/C

KCB - шестеренный насос с предохранительным клапаном

55 - расход насоса в л/мин

C - корпус из чугуна (Cast Iron)

С - шестерни из чугуна

M - механическое уплотнение

0.5 - напорное давление в МРа (1 МРа = 10 бар = 100 м.вод.ст.)

4 - полюсность электродвигателя (4Р = 1450 об/мин)

C - консольный тип исполнения (насос типа «К»)

Корпус насоса - ковкий чугун (HT200)

Шестерни - ковкий чугун
