Шестеренный насос ZY Technology NYP-3.6-2.2-587-B

Гарантия 12 мес.
КачествоУровень качества

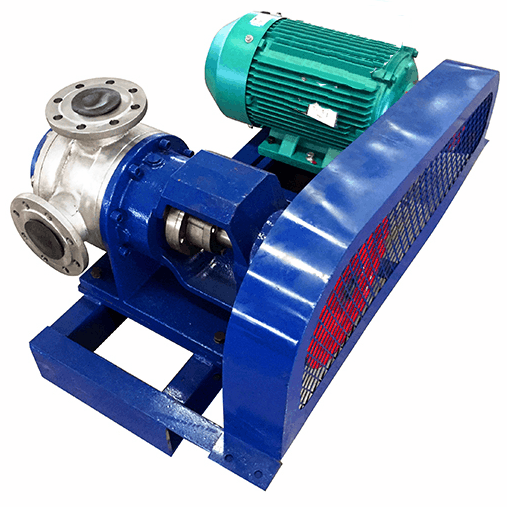

Шестеренный насос ZY Technology NYP-3.6-2.2-587-B
Шестеренный насос ZY Technology NYP-3.6-2.2-587-B
Меняем набивное уплотнение на шестеренном насосе
Как работают насосы для горячих масел и битумов
Как выставить соосность без специального оборудования

Характеристики

Код товара
380050
Макс. расход
1.1
Макс. давление
40
Мощность (кВт)
2.2
Обороты в минуту
587
Напряжение (В)
380
Макс. темп. жидкости (°C)
200
Макс. вязкость
20000
Входной патрубок (мм)
40
Выходной патрубок (мм)
40
ДхШхВ (см)
95x46x39

Гарантия

84 638 ₽
6 771 ¥

Доставка

Видео

Замена уплотнения

Меняем набивное уплотнение на шестеренном насосе
▶

Меняем набивное уплотнение на шестеренном насосе

Анимация: принцип работы

Как работают насосы для горячих масел и битумов
▶

Как работают насосы для горячих масел и битумов

Выставляем соосность

Как выставить соосность без специального оборудования
▶

Как выставить соосность без специального оборудования

Описание модели NYP-3.6-2.2-587-B

Шестеренный насос с внутренним зацеплением ZY Technology NYP-3.6-2.2-587-B обеспечивает подачу жидкостей вязкостью до 20 000 сСт. Насос разработан в соответствии с потребностями нефтяной, химической, лакокрасочной, смазочной, фармацевтической, пищевой и др. промышленности. Служит для перекачивания вязких, горячих неагрессивных жидкостей без тяжелых примесей, твердых частиц и волокон.

Корпус насоса выполнен из ковкого чугуна. Ведущее и ведомое зубчатые колеса (шестерни) выполнены из легированной инструментальной стали 40 Cr. Уплотнение с графитовыми кольцами, выдерживает температуру жидкости до 200 °С.

Производительность насоса до 1,1 м3/ч (18,3 л/мин), напорное давление до 4 бар (40 м).
Рабочий объем 3,6 л/100 оборотов.
Диаметр патрубков 40 мм, фланец.
Приводом насоса служит трехфазный двигатель 380 кВт (50 Гц), скорость вращения 587 об/мин, мощность 2,2 кВт.

Преимущества насосов NYP с внутренним зацеплением по сравнению с внешним зацеплением

1. Насосы с внутренним зацеплением перекачивают более вязкие среды (до 100000 сСт).
2. Меньшая скорость вращения шестерен значительно снижает уровень шума работающего насоса.
3. Также скорость вращения влияет и на скорость износа шестерен. Чем медленнее они вращаются - тем медленнее их износ.

Приведем примеры жидкостей, которые могут перекачивать оба типа насосов.

Тип шестеренного насоса

Внешний

Внутренний

Различное жидкое топливо и смазочные масла

✔

✔

Химические добавки и полимеры

✔


Кислоты и щелочи (конструкция из нержавеющей стали или композитных материалов)

✔


Смолы и полимеры


✔

Спирты и растворители

✔

✔

Асфальт, битум и гудрон


✔

Пенополиуретан (изоцианат и полиол)


✔

Пищевые продукты: кукурузный сироп, арахисовое масло, масло какао, шоколад, сахар, наполнители, растительные жиры, растительные масла, корма для животных.


✔

Краски, чернила и пигменты


✔

Мыла и ПАВ


✔

Гликоль


✔

Материалы конструкции

Основные материалы в стандартной комплектации насосов NYP:

  • Корпус насоса из чугуна.

  • Вал, шестерни и втулки вала – легированная инструментальная сталь 40 Cr.

  • Уплотнения — комбинация графитовых колец.

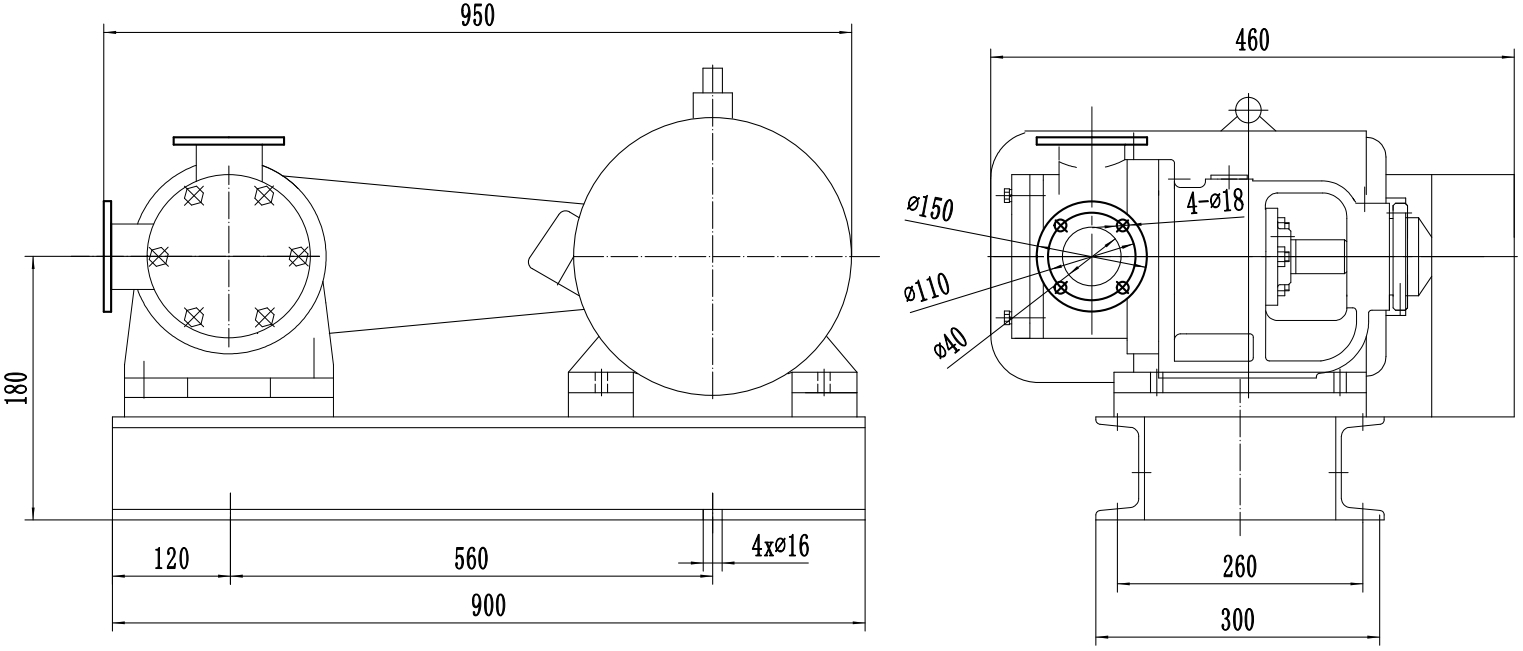

Габаритный чертеж насоса ZY Technology NYP-3.6-2.2-587-B

Габаритный чертеж насоса ZY Technology NYP-3.6-2.2-587-B

Кривые производительности
