Соленоидный мембранный дозирующий насос Etatron PKX MA/A 07-02

Соленоидный мембранный дозирующий насос Etatron PKX MA/A 07-02
Соленоидный мембранный дозирующий насос Etatron PKX MA/A 07-02
i
Страна производства:
Италия
Артикул
PKX0104001
Макс. расход (л/час)
10
Макс. давление (бар)
2
Рабочая точка
7 л/час при 2 бар
Мощность (Вт)
32
Частота тактов в минуту
120
Напряжение (В)
220
Материал проточной части
Полипропилен
Наличие дисплея
Нет
Способ регулирования
Вручную
Самовсос "по суху" (м)
2
Объем импульса (мл)
0.97
Ход пистона (мм)
1.3
ДхШхВ (см)
14х11х19
Вес (кг)
1.9
13 539 ₽
191 €

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

Соленоидный мембранный дозирующий насос Etatron PKX MA/A 07-02 – характеристики

Макс. расход (л/час)
10
Макс. давление (бар)
2
Рабочая точка
7 л/час при 2 бар
Мощность (Вт)
32
Частота тактов в минуту
120
Напряжение (В)
220
Материал проточной части
Полипропилен
Наличие дисплея
Нет
Способ регулирования
Вручную
Самовсос "по суху" (м)
2
Объем импульса (мл)
0.97
Ход пистона (мм)
1.3
ДхШхВ (см)
14х11х19
Вес (кг)
1.9
Соленоидный мембранный дозирующий насос Etatron PKX MA/A 07-02 с головкой из полипропилена (артикул PKX0104001) предназначен для дозирования жидких реагентов.
Это простейший насос-дозатор с ручным управлением работающий в постоянном режиме "вкл/выкл.". Производительность насоса можно регулировать с помощью ручки потенциометра, установив частоту импульсов в диапазоне 0-100 % от номинала 120 имп/мин.

Производительность дозатора до 7 л/час (116,6 мл/мин) при противодавлении 2 бар.
Производительность при снижении противодавления:
- до 10 л/час (166,6 мл/мин) при противодавлении 1 бар.
Максимальная частота импульсов 120 имп/мин. Длина хода пистона 1,3 мм. Расход за один импульс 0,97 мл.
Высота забора реагента до 2 м.
Подсоединения под шланги 4х6 мм.
Электрические параметры: напряжение 220 В./50 Гц/1 фаза, потребляемая мощность 32 Вт, рабочий ток 0,14 А. IP класс 65. Категория перенапряжения II.
Вход для датчика контроля уровня не предусмотрен.

Корпус насоса выполнен из антикислотного пластика.
Головка оснащена ручным клапаном стравливания воздуха.

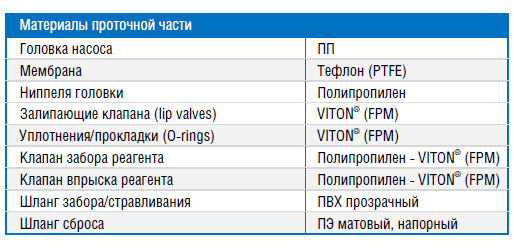

Материалы проточной части насоса Etatron PKX MA/A
Проточная часть совместима с жидкостями разной химической активности.
Степень сопротивления насоса к конкретной среде приведена в таблице химической совместимости.

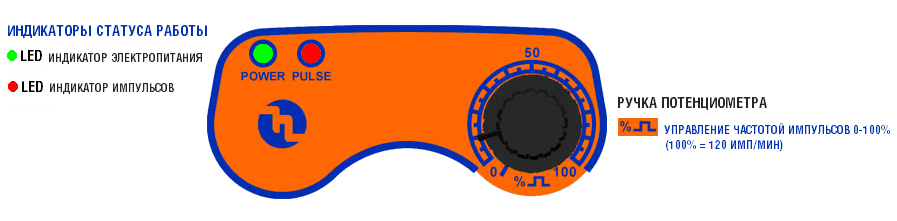

Панель управления насоса с простым аналоговым интерфейсом - два LED-индикатора (светодиода) и ручка потенциометра.
Стикер панели покрыт полиэфирной пленкой, устойчивой к УФ-лучам и влаге.
Панель управления насоса Etatron PKX MA/A


PKX MA/A 07-02 оснащен универсальным кронштейном, который позволяет закрепить насос как к горизонтальной, так и к вертикальной поверхности.
Комплектный набор:
Насос (артикул PKX0104001)
Заборный клапан - 1 шт.
Выпускной клапан - 1 шт.
Заборный (стравливающий) шланг - 4 п.м ПВХ
Шланг сброса - 2 п.м ПЭ
Паспорт и инструкция по установке и обслуживанию.

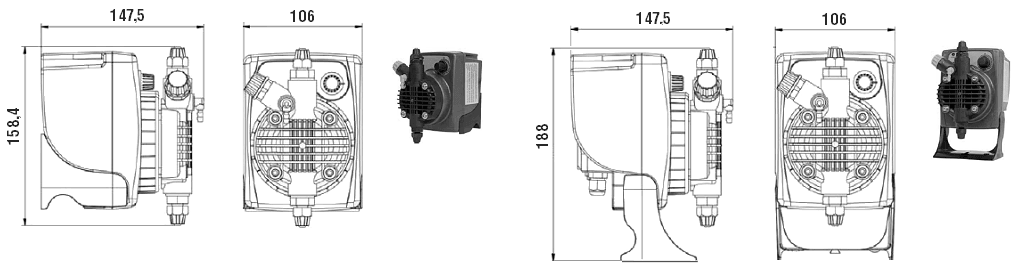

Габаритный чертеж насоса Etatron PKX MA/A 07-02

Габаритный чертеж насоса Etatron PKX MA/A 07-02

Загружаем другие товары из серии…

Дозировочные насосы Etatron PKX - справочная информация

Дозировочные соленоидные насосы PKX с головкой из полипропилена - наиболее простые и недорогие в линейке продукции итальянской фирмы Etatron. Все модели имеют аналоговое управление. Пластик внешнего корпуса устойчив к воздействию кислотных паров. Клапан стравливания воздуха - ручной. Класс защиты корпуса от воды и пыли IP 65 (полная защита от пыли + защита от строй воды). Универсальный кронштейн входит в стандартный комплект поставки и позволяет устанавливать насос в горизонтальном или вертикальном положении.

Максимальная производительность насосов PKX колеблется от 1 до 10 л/час, максимальное противодавление до 6 бар в зависимости от модели. Стандартный самовсос - 2 метра водяного столба для всех моделей.

Варианты трансформации насоса Etatron PKX при помощи универсального кронштейна
Изображение 1. Различные варианты трансформации дозировочных насосов Etatron PKX при помощи универсального кронштейна.

Различные варианты исполнений насосов серии PKX

- MA/A - самый простой вариант с ручным управлением. Насос дозирует реагент в двух режимах: включен или выключен. На панели управления 2 индикатора: питание сети и включен/выключен. Управление производительностью  ручное - при помощи ручки потенциометра. Не поддерживает датчик уровня.
- MA/AL - от предыдущего варианта отличается только поддержкой датчика уровня (не входит в комплектацию). На панели управления добавляется третий индикатор - относится к датчику уровня.
- FT/A - такой тип дозатора управляется при помощи импульсного расходомера. Работа насоса возможна в двух режимах:
а) Пропорциональное дозирование 1:1 - на каждый импульс расходомера приходится один рабочий такт дозирующего насоса.
б) Дозирование во временном промежутке - на каждый импульс расходомера насос включается на время от 0 до 60 секунд (время настраивается).
Поддерживает датчик уровня и имеет 3 индикатора на панели управления аналогично варианту MA/AL.

Варианты панелей управления дозировочных насосов Etatron PKX
Изображение 2. Варианты панелей управления дозирующих насосов PKX.

Условия эксплуатации насосов PKX

Температура окружающей среды должна быть от 0 до +40 °C.
Относительная влажность воздуха не более 80%, если температура окружающей среды до +31 °C. При +40 °C относительная влажность не более 50%.
Питание однофазное 200-260 вольт, кроме модели PKX 03-03, у которой питание 12 вольт.
Высота насоса при работе не должна превышать 2000 метров над уровнем моря.

Материалы конструкции насосов PKX

Головка насоса (проточная часть) изготовлена из полипропилена (PP).
Рабочая мембрана из тефлона (PTFE).
Ниппель головки из полипропилена.
Залипающие клапаны из витона.
Уплотняющие кольца (o-ring) из витона.
Заборный клапан - из полипропилен/керамика.
Выпускной клапан - из полипропилен/керамика.
Заборный (стравливающий) шланг - из ПВХ.
Шланг сброса - из полиэтилена.

Расшифровка артикула дозировочных насос Etatron PKX

Расшифровка артикула дозировочных насос Etatron PKX

Комплект поставки

В комплект поставки каждого насоса серии PKX стандартно входит:
1. Дозировочный насос (1 шт.).
2. Универсальный крепежный кронштейн.
3. Гибкий заборный шланг из ПВХ (4 метра).
4. Шланг сброса (2 метра).
5. Заборный клапан (1 шт.).
6. Выпускной клапан (1 шт.).
7. Паспорт-инструкция (1 шт.).
