Соленоидный мембранный дозирующий насос Etatron PKX FT/A 02-06

Соленоидный мембранный дозирующий насос Etatron PKX FT/A 02-06 с головкой из полипропилена (артикул PKX3028901) предназначен для дозирования жидких реагентов.

Это компактный электромагнитный дозатор, работающий от импульсного расходомера.

Режимы дозирования насоса постоянный ON-OFF по таймеру и пропорциональный PROP. Производительность регулируется ручкой потенциометра.



- Постоянный ON-OFF режим дозирования по таймеру обозначается функцией T = 1:(0-60 сек.).

На каждый импульс расходомера насос включается на время 0-60 сек., время устанавливается вручную в процентном выражении 0-100%.

Пример: Устанавливаем ручку потенциометра на деление 50% по шкале "%t" получаем время 30 сек., т.е. на один импульс расходомера насос включается на 30 сек. Если в течении заданного времени, от расходомера поступит следующий импульс, насос его проигнорирует.

- Пропорциональный PROP режим дозирования обозначается функцией F = 1:1.

На каждый импульс расходомера приходится один рабочий импульс дозирующего насоса.

Переключатель функций "F" и "T" находится на задней крышке корпуса насоса.

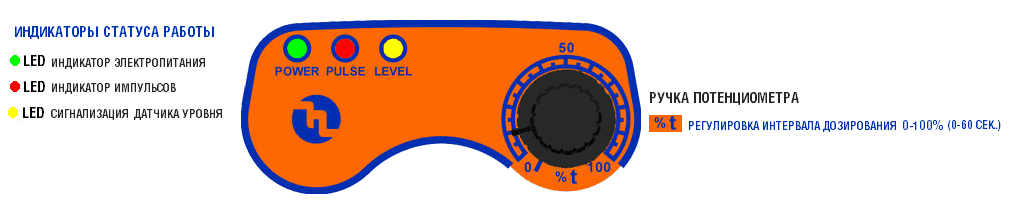

Панель управления дозатора с простым интерфейсом - три LED-индикатора (светодиода) и ручка управления.

Стикер панели покрыт полиэфирной пленкой, устойчивой к УФ-лучам и влаге.



Показатели производительности насоса в зависимости от противодавления:

- 2 л/час при 6 бар

- 3 л/час при 3,5 бар

- 4 л/час при 2 бар

- 5 л/час при 0,8 бар

Максимальная частота импульсов 120 имп/мин. Длина хода пистона 0,8 мм. Расход за один импульс 0,28 мл.

Высота забора реагента до 2 м.

Подсоединения под шланги 4х6 мм.

Электрические параметры: напряжение 220 В./50 Гц/1 фаза, потребляемая мощность 32 Вт, рабочий ток 0,14 А. IP класс 65. Категория перенапряжения II. Кнопка вкл/выкл.

Электрические подключения: вход для импульсного расходомера, вход для датчика контроля уровня.



Насос выполнен в корпусе из армированного полипропилена.

Головка оснащена ручным клапаном стравливания воздуха.

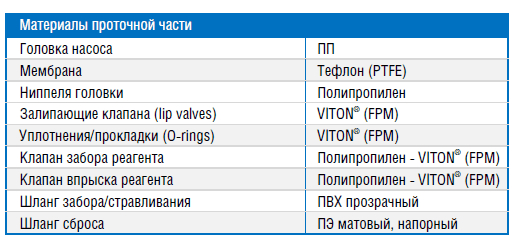

Проточная часть совместима с жидкостями разной химической активности.

Степень сопротивления проточной части к конкретной среде приведена в таблице химической совместимости.

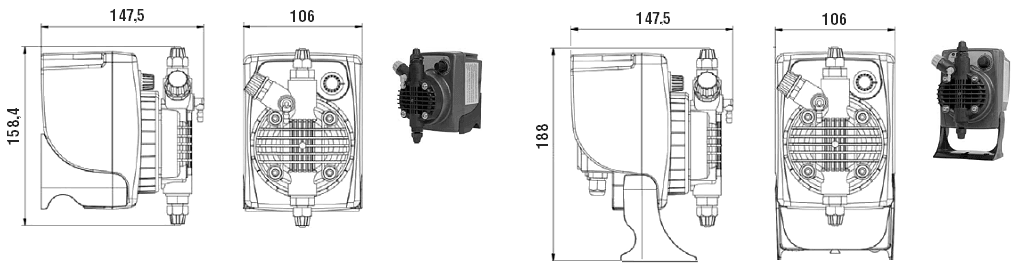

PKX FT/A 02-06 оснащен универсальным кронштейном, который позволяет закрепить насос как на горизонтальную, так и на вертикальную поверхность.

Насос (артикул PKX3028901)

Заборный клапан - 1 шт.

Выпускной клапан - 1 шт.

Заборный (стравливающий) шланг - 4 п.м ПВХ

Шланг сброса - 2 п.м ПЭ

Паспорт и инструкция по установке и обслуживанию.

Датчик контроля уровня в комплект не входит.
