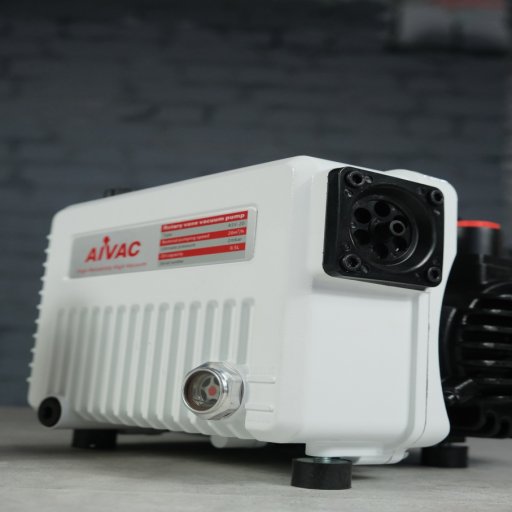

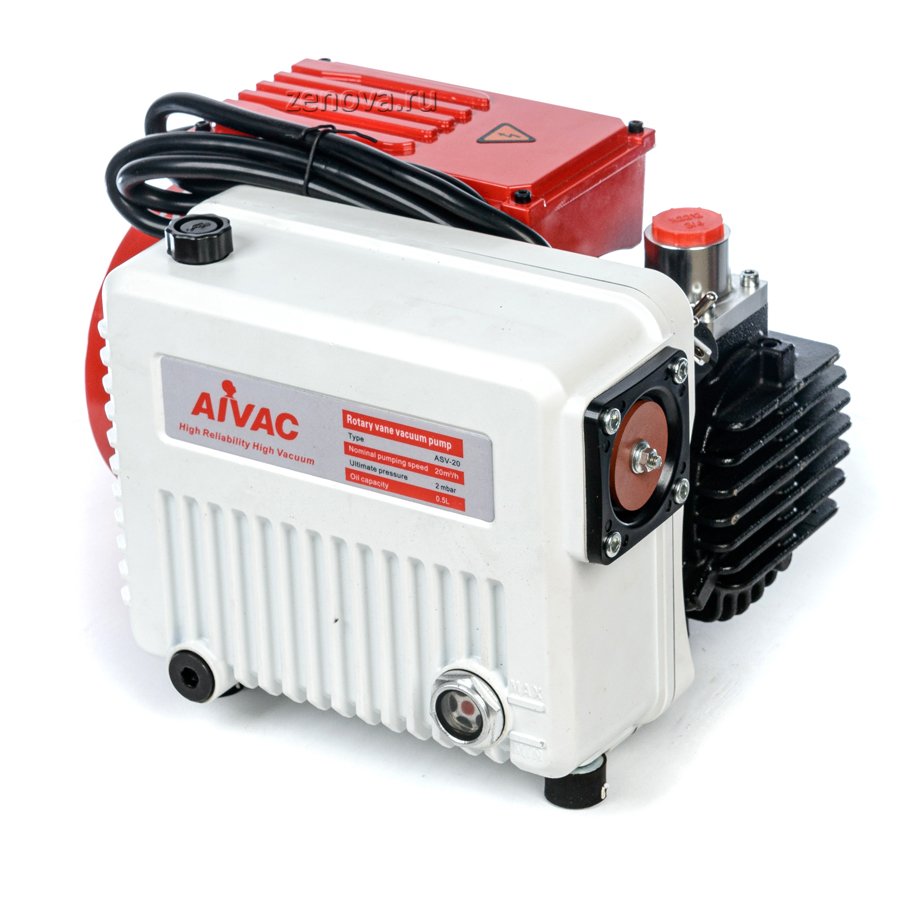

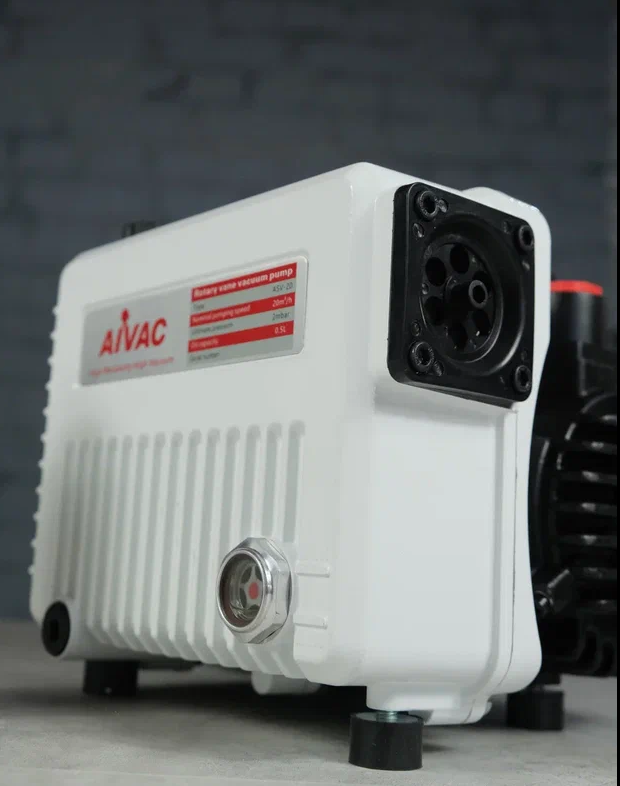

Пластинчато-роторный вакуумный насос AiVac ASV-020_220

Описание модели ASV-020_220

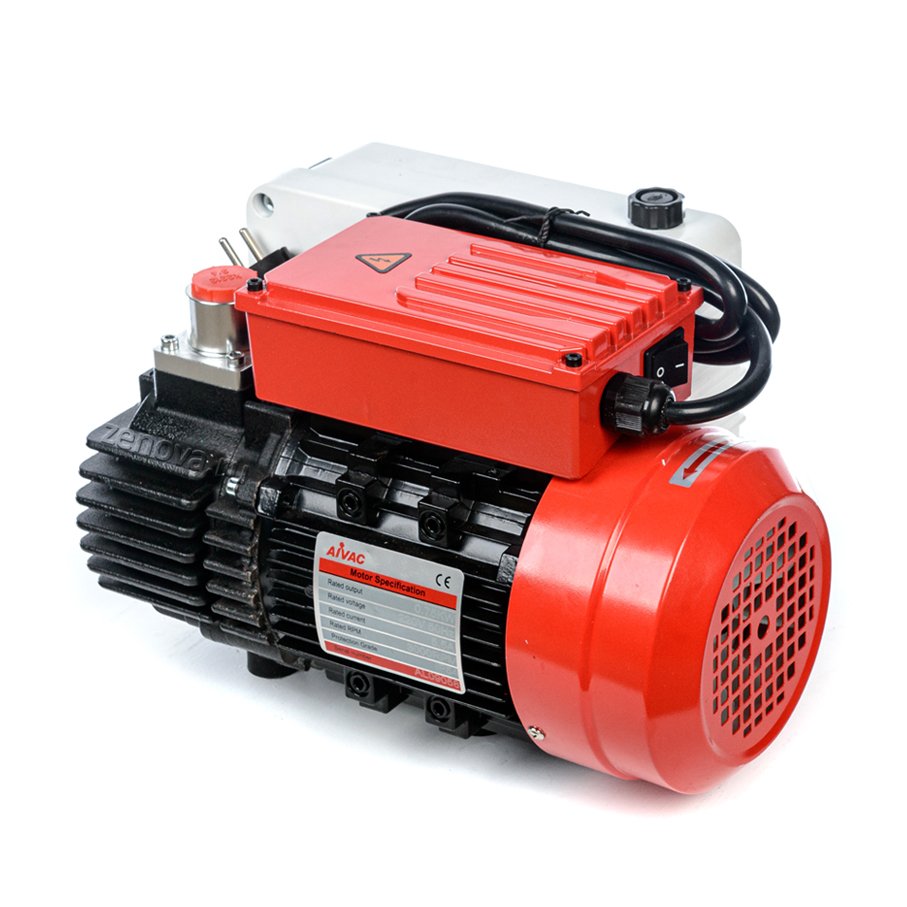

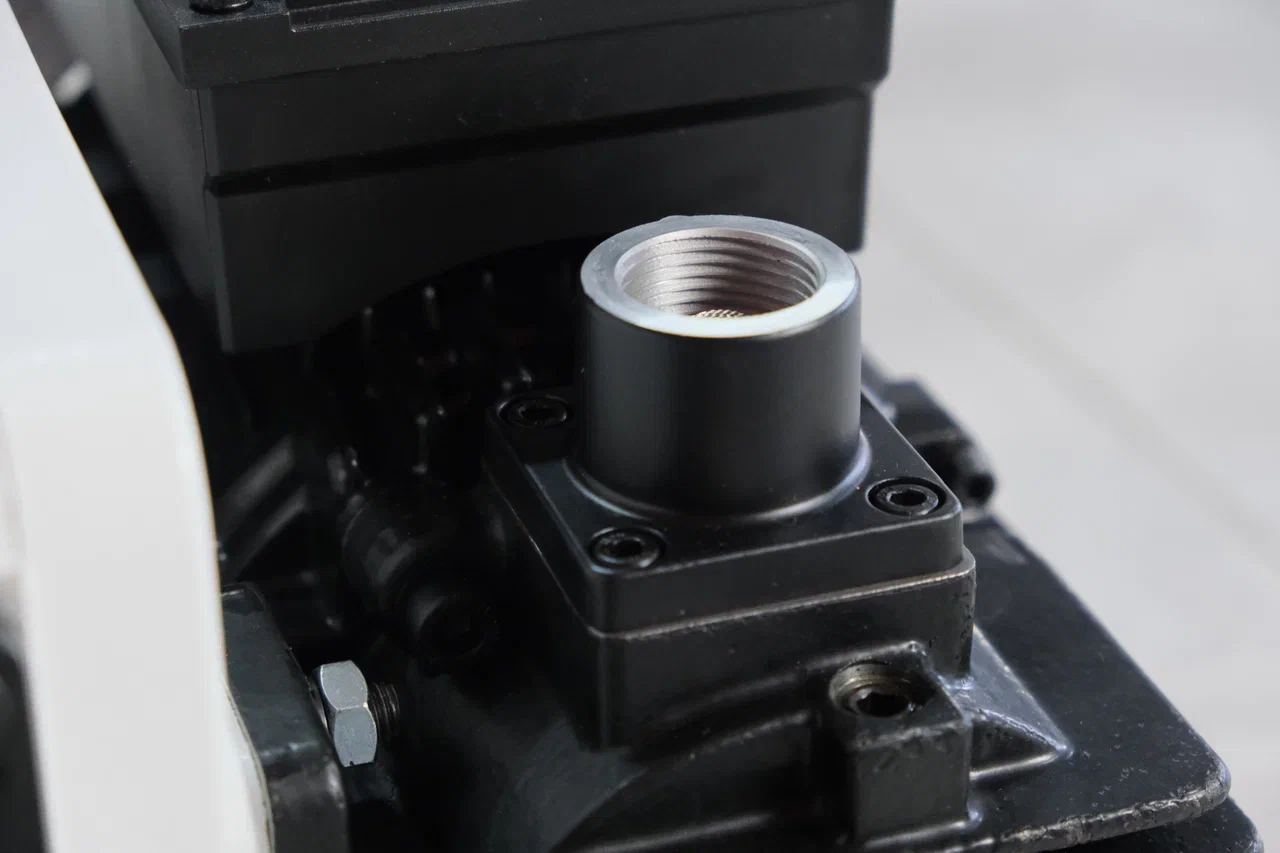

Одноступенчатный пластинчато-роторный вакуумный насос AiVac ASV-020_220 позволяет создавать глубокий вакуум в промышленных или лабораторных условиях. Максимальная производительность составляет 20 м³/час. Наибольшая глубина вакуума (остаточного давления) - 0,5 мбар. Двигатель в этой модели однофазный, на 220 вольт. На патрубке насоса трубная внутренняя резьба.

Насос ASV-020_220 рассчитан на непрерывную работу и может "трудиться" даже по 24 часа в сутки. Все компоненты насоса рассчитаны на высокий ресурс в десятки тысяч часов.

Насос оборудован встроенным обратным клапаном для защиты вакуумной линии от взрывной разгерметизации. Обратите внимание, что этот клапан не предназначен для длительного удержания вакуума после отключения насоса. Если вам нужно обеспечить герметичность вакуумной линии после отключения насоса — установите дополнительный электрический клапан или вакуумный кран.

Наши испытания

Чтобы подтвердить или, наоборот, опровергнуть эффективность AiVac ASV-020_220 мы провели испытание этой модели в нашем сервис-центре, результаты вышли следующими:

• Расход составил 22 м³/ч.
• Потребляемая мощность – 600 Вт при паспортных 750 Вт.
• Вакуум (зависит от степени прогрева рабочей камеры): 1,5 мБар на холодную, 1,07 мБар через 5 минут, 1,04 мБар спустя 15–20 минут работы (заявлено 2 мБар).
• В установившемся режиме температура рабочей камеры составила 88°C на закрытый кран и 60 °C на открытый.
• Натекание: 0,724 мБар·л/с на холодную и 0,292 мБар·л/с на горячую.
• После часа работы нет следов от паров масла.

Применение насосов ASV

Как и прочие пластинчато-роторные вакуумные насосы серия ASV применяется:

• В вакуумной сушке,
• В вакуумной упаковке на пищевых или прочих производствах,
• В полиграфии,
• При дегазации смесей или паст,
• В текстильной отрасли для закрепления краски и сушения кожи,
• В металлургии для дегазации металлов, для создания инертной атмосферы в вакуумных печах,
• При производстве полупроводников.

Преимущества серии ASV

В целом уровень серии ASV выше уровня аналогичной продукции большинства китайских заводов. Основными конкурентами серии ASV являются одноступенчатые пластинчатые насосы немецких и итальянских производителей. Насосы ASV имеют следующие преимущества:

• Высокое качество литья корпуса без раковин и с идеальной геометрией.
• Высокое качество финишной обработки ключевых деталей насоса.
• Использование высокоточных прецизионных станков немецкого производства при обработке ключевых деталей.
• Использование высококачественных компонентов, рассчитанных на десятки тысяч часов работы.
• Электродвигатели насосов ASV имеют 100% медную обмотку.
• Встроенный газобалластный клапан позволяет избежать появления водяного конденсата в насосе и защитить внутренние элементы от коррозии, а также продлить срок службы масла.
• Высококачественный фильтр масляного тумана делает выхлоп насоса более чистым, чем у насосов без фильтра масляного тумана.
• Срок службы насосов при должном техническом обслуживании составляет не менее 20 000 часов.

Материалы конструкции

• Корпус – сталь;
• Лопатки – алюминий.

Условия эксплуатации

• Температура окружающей среды должна быть в пределах от +10 до +40°C.
• Содержание кислорода в откачиваемом воздухе не должно превышать 21% во избежание возгорания.
• Все насосы серии ASV используют вакуумное масло ISO VG 46.

Обратите внимание на рекомендуемое время непрерывной работы одноступенчатых насосов – оно зависит от давления на входе и ориентировочно составляет:

• Не более 10 минут с атмосферным давлением на входе.
• Не более 30 минут с давлением на входе 0.5 — 1 атмосферы.
• Не более двух часов с давлением на входе от 200 до 500 мБар.
• Не более 8 часов с давлением на входе от 50 до 200 мБар.
• Без ограничения времени с давлением на входе менее 50 мБар.

Если насос стартует с атмосферным давлением на входе и затем за 10 минут достигает 50 мБар, то он может работать без ограничения времени.

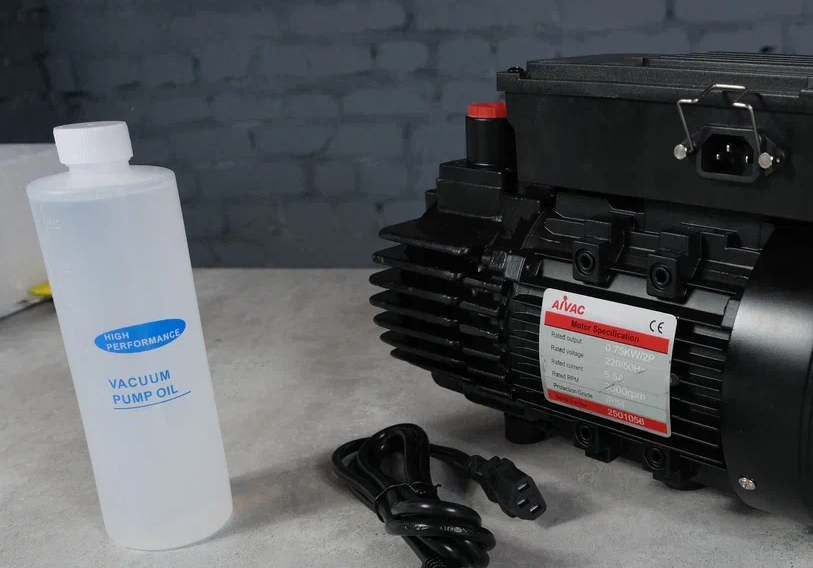

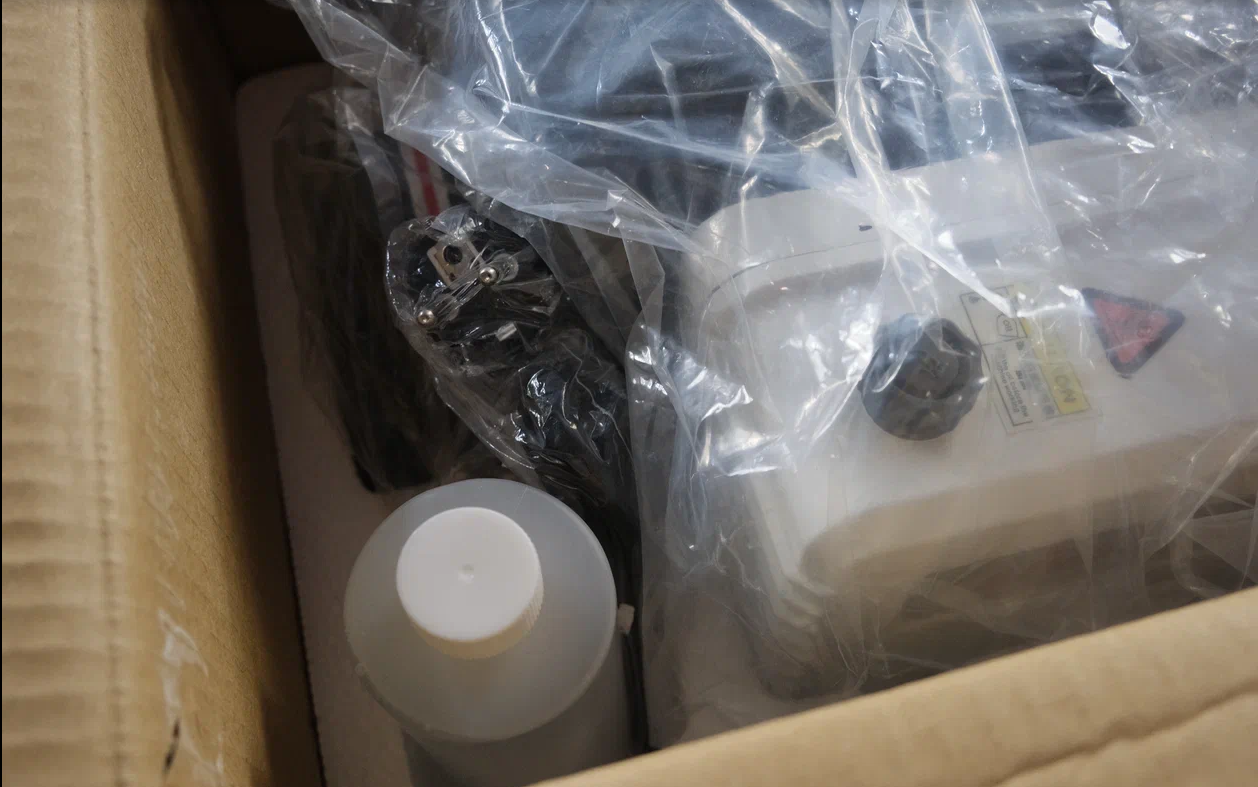

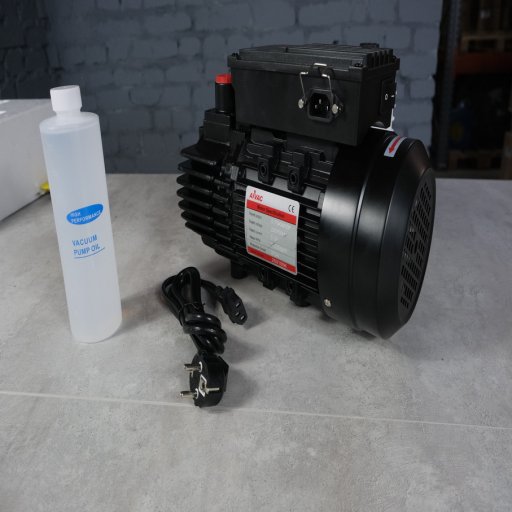

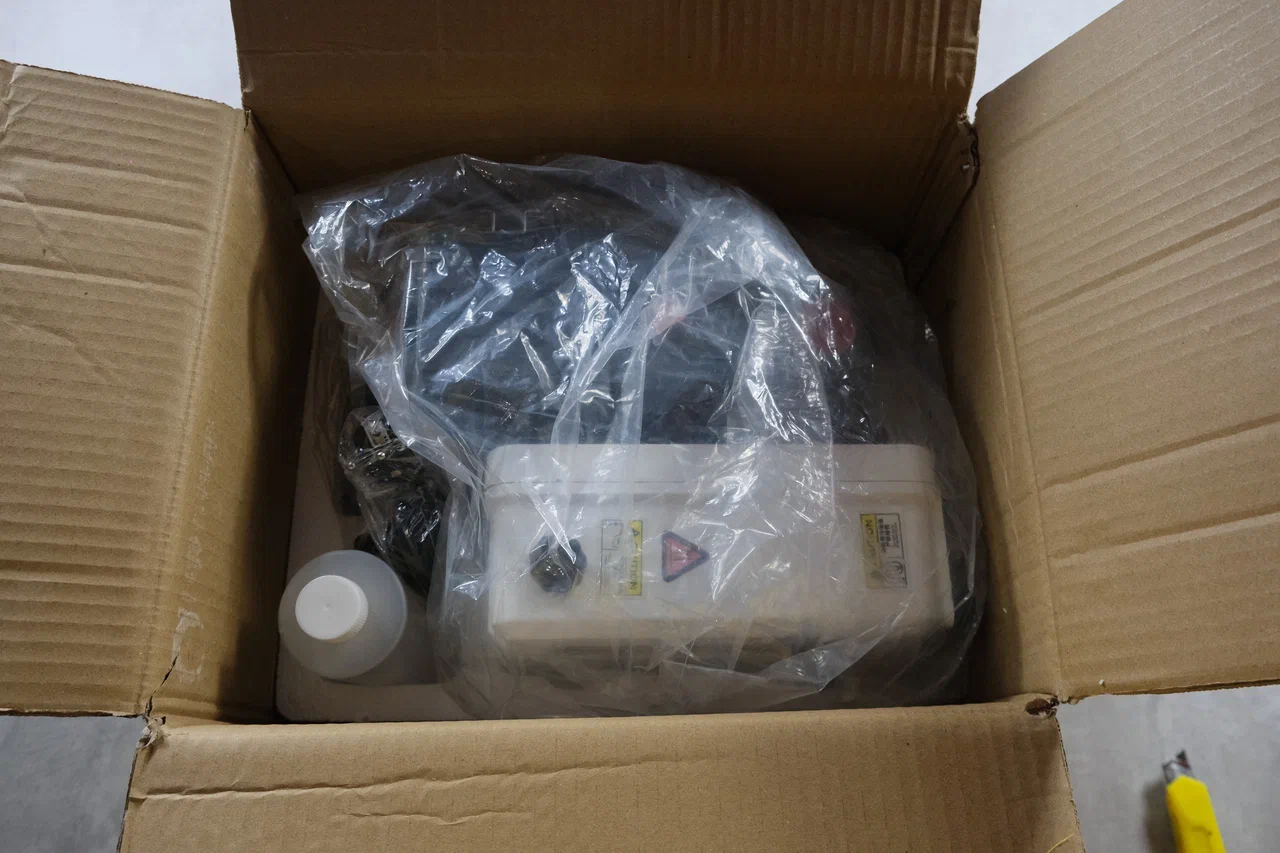

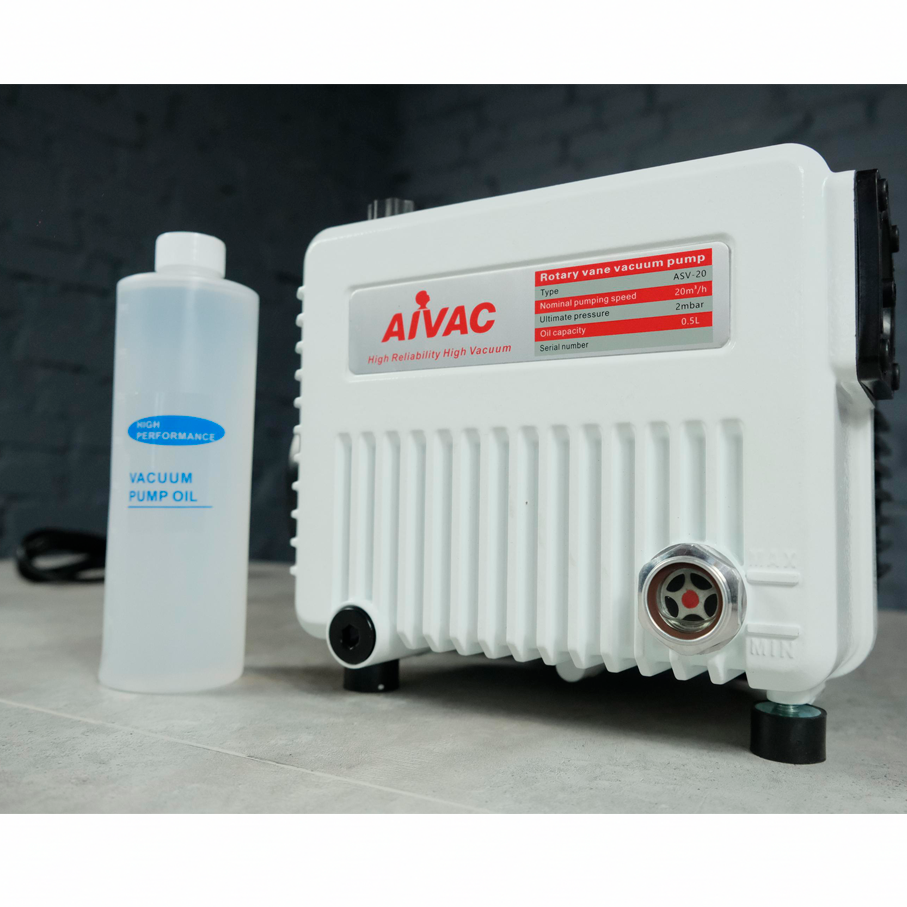

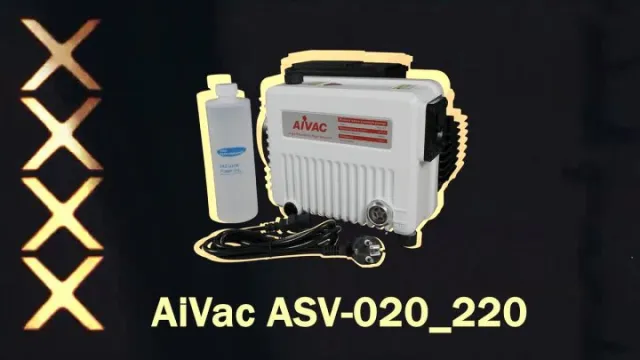

Комплект поставки

• Насос
• Масло для первой заправки ISO VG 46
• Инструкция по эксплуатации
