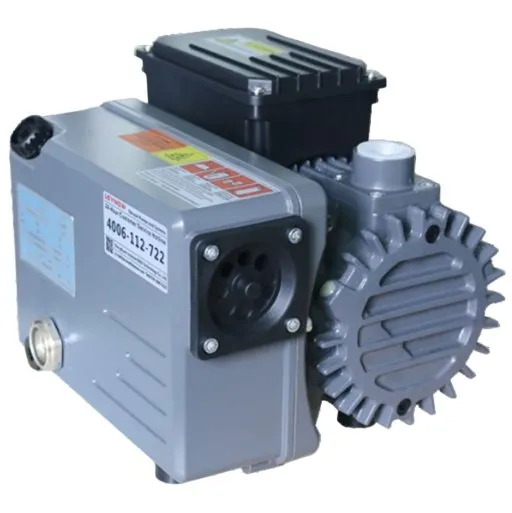

Пластинчато-роторный вакуумный насос Zenova RA 0020

Описание модели RA 0020

Одноступенчатый пластинчато-роторный вакуумный насос Zenova RA 0020 позволяет создавать вакуум до 0,5 мбар в закрытых емкостях.

Конструкция насоса пластинчато-роторного типа с одной рабочей ступенью, вакуумное масло в рабочем процессе насоса используется одновременно как охлаждающая жидкость, смазка и герметик. Всасывающий патрубок с присоединением G 3/4" (20 мм).

Насос обеспечивает производительность 20 м3/ч (333,3 л/мин).
Максимальное остаточное давление 0,5 мбар (50 Па).
Объем вакуумного масла 0,5 л. Обратите внимание: в комплекте идет масло для первой заправки (475 мл).

Электротехнические данные насоса – трехфазный двигатель 380 В/50 Гц, 3000 об/мин, мощность 0,75 кВт. Охлаждение двигателя и насоса обеспечивает вентилятор. Основание с резиновыми ножками минимизирует вибрацию насоса во время работы.

Условия эксплуатации

Обратите внимание на рекомендуемое время непрерывной работы одноступенчатых насосов – оно зависит от давления на входе и ориентировочно составляет:

• Не более 10 минут с атмосферным давлением на входе.
• Не более 30 минут с давлением на входе 0.5 — 1 атмосферы.
• Не более двух часов с давлением на входе от 200 до 500 мБар.
• Не более 8 часов с давлением на входе от 50 до 200 мБар.
• Без ограничения времени с давлением на входе менее 50 мБар.

Если насос стартует с атмосферным давлением на входе и затем за 10 минут достигает 50 мБар, то он может работать без ограничения времени.

Работайте с насосом в проветриваемом помещении из-за выделения им капель масла.

Области применения

• Вакуумная сушка,
• Вакуумная упаковка на пищевых или прочих производствах,
• Полиграфия,
• Дегазация смесей или паст,
• Текстильная отрасль для закрепления краски и сушения кожи,
• В металлургии для дегазации металлов, для создания инертной атмосферы в вакуумных печах,
• Производство полупроводников.

Результаты наших испытаний

• На холодную расход составил 25 м³/ч – соответствует заявленному значению.
• Потребляемая мощность – 760 Вт при паспортных 950 Вт.
• Вакуум (зависит от степени прогрева рабочей камеры):1,7 мБар на холодную, 2,8 мБар через 5 минут, 1,4 мБар спустя 15–20 минут работы (заявлено 1,5 мБар).
• В установившемся режиме температура рабочей камеры составила 95 °C, электродвигателя – 65 °C (при давлении 20 атмосфер).
• Натекание: 0,09 мБар·л/с на холодную и 0,002 мБар·л/с на горячую.
• За 15 минут работы на сухой тряпке (прислоненной к выходу) виден след от паров масла, однако каплями оно не летит – рекомендуем работать в проветриваемом помещении.
