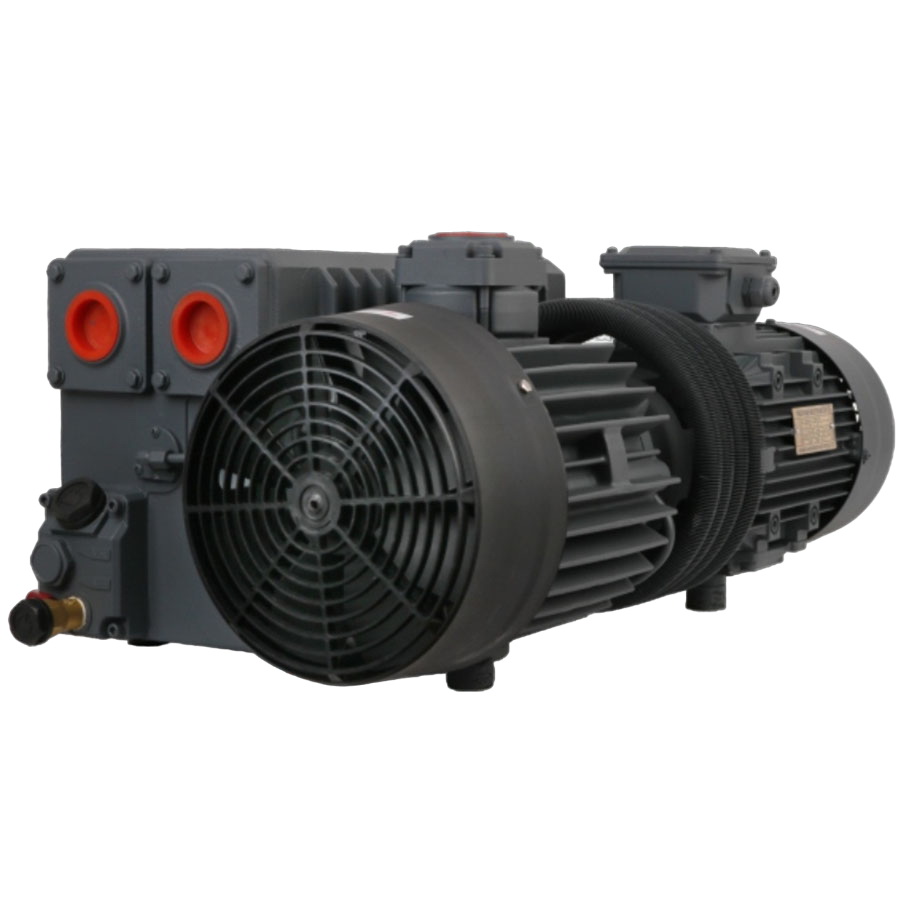

Описание модели RA 0063
Одноступенчатый пластинчато-роторный вакуумный насос Zenova RA 0063 позволяет создавать вакуум до 0,5 мбар в закрытых емкостях.
Конструкция насоса пластинчато-роторного типа с одной рабочей ступенью, вакуумное масло в рабочем процессе насоса используется одновременно как охлаждающая жидкость, смазка и герметик. Всасывающий и напорный патрубки с присоединением G 1 1/4" (32 мм).
Насос обеспечивает производительность 63 м3/ч (1050 л/мин).
Максимальное остаточное давление 0,5 мбар (50 Па).
Объем вакуумного масла 2 л. Обратите внимание: в комплекте идет полусинтетическое масло для первой заправки (2 л, 100 сСт), вакуумный и выхлопной фильтр нужного диаметра (уже установлены, по 1 шт. и 2 шт. соответственно)
Электротехнические данные насоса – трехфазный двигатель 380 В/50 Гц, 1440 об/мин, мощность 2,2 кВт. Охлаждение двигателя и насоса обеспечивает вентилятор. Основание с резиновыми ножками минимизирует вибрацию насоса во время работы.
На модели есть газобалластный клапан: предельное остаточное давление составляет 0,1 мбар при закрытом газобалласте и 0,5 мбар при открытом.

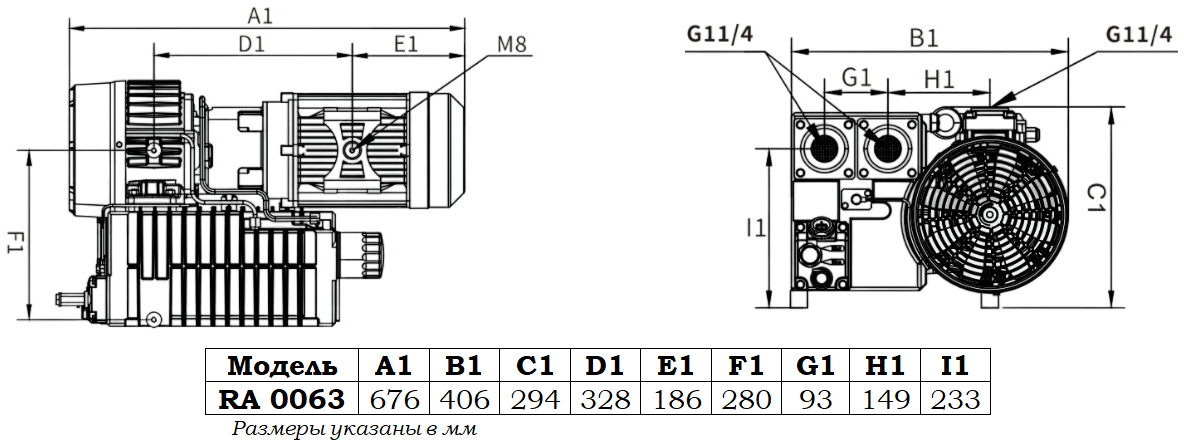

Габаритный чертеж модели Zenova RA 0063
Наши испытания
Наши клиенты часто интересуются насосами Busch, но в нынешних условиях такое решение стоит как половина производственной линии. И перед тем, как предложить достойного конкурента немецкому агрегату, мы вновь испытали наш насос RA.

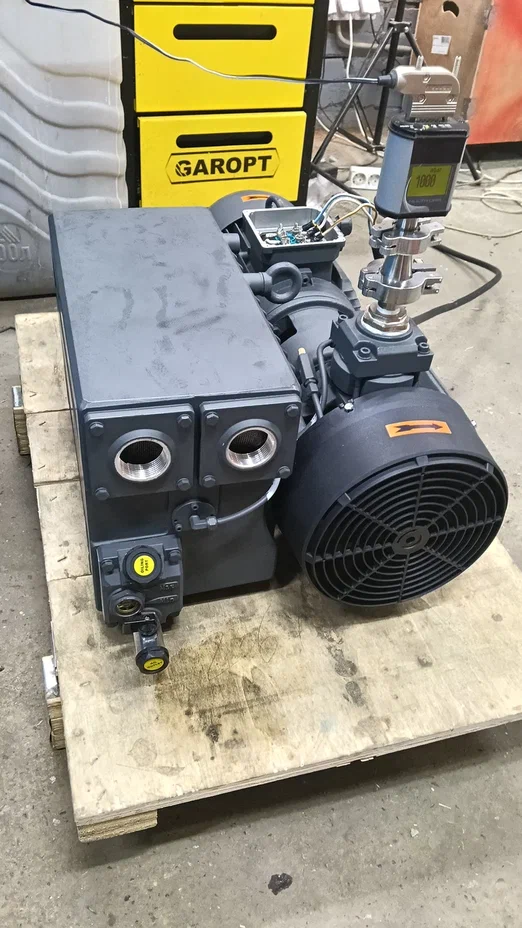

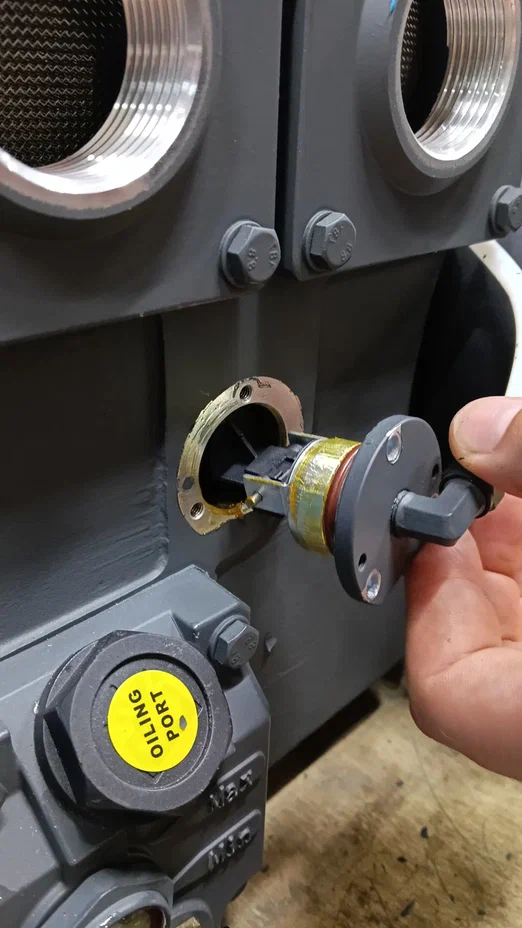

Прогнали не раз до прогрева и после, мерили расход, вакуум, температуру, проверяли обратный клапан. Все для того, чтобы показать, что RA способен стать альтернативой Busch:
Параметр | Busch R5 RA 0063 F | Zenova RA 0063 |
|---|---|---|
Габариты ДхШхВ | 633×406×289 мм | 680×410×290 мм |
Вход / выход | 1¼" / 1¼" | 1¼" / 1¼" |
Вес | 55 кг | 62 кг |
Расходники | оригинал под заказ | в наличии на складе |
Срок поставки | под заказ (от года) | со склада |
Гарантия | 12 месяцев | 18 месяцев |
Газобалласт | опционально, под заказ | в комплекте |
Быстрота откачки, 50 Гц | 63 м³/ч | 63 м³/ч, подтверждено замером |
Предельное давление | 0,5…1,5 мбар при открытом газобалласте | 3 мбар, замер на прогретом насосе |
Мощность, 50 Гц | 2,0 кВт | 2,2 кВт |
Обороты, 50 Гц | 1500 об/мин | 1440 об/мин |
Потребление при 100 мбар | 1,3 кВт | 1,3 кВт |
Шум | 64 дБ | 64 дБ |
Ширина и высота совпадают до миллиметров, патрубки те же – G 1¼ на входе и выходе, так что раму переваривать не надо, обвязку тоже, и переходники искать не придётся. Расходники находятся на складах в России, поэтому останавливать линию и тратить деньги на простои не придется. Плюс поставляем предприятиям, для которых европейское оборудование сейчас недоступно, и даём 18 месяцев гарантии вместо стандартных 12.

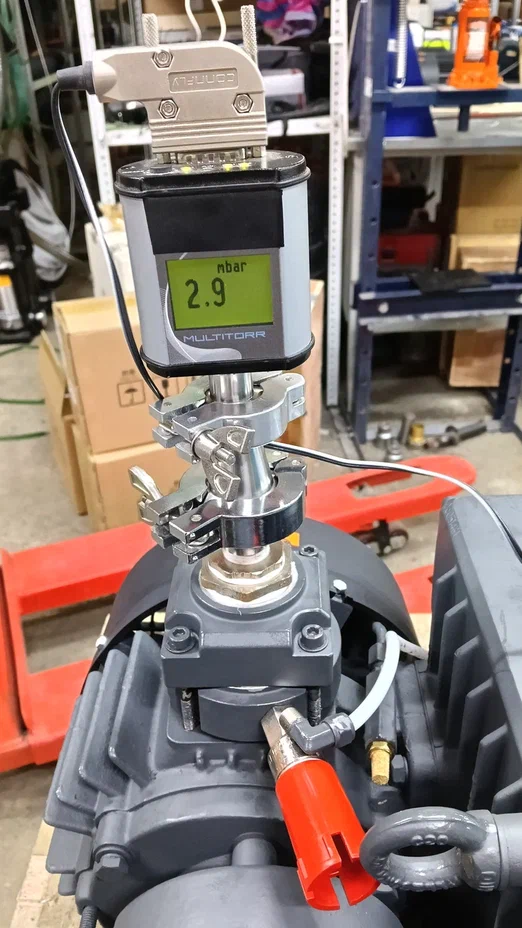

После прогрева насос выходит на 3 мбар и держится стабильно, что достаточно для большинства задач упаковки и вакуумного прижима. Если процесс упирается в доли миллибара – сушка, дегазация, пропитка – берите агрегаты двухступенчатые, которые также есть в нашем каталоге.
Условия эксплуатации
Обратите внимание на рекомендуемое время непрерывной работы одноступенчатых насосов – оно зависит от давления на входе и ориентировочно составляет:
- Не более 10 минут с атмосферным давлением на входе.
- Не более 30 минут с давлением на входе 0.5 — 1 атмосферы.
- Не более двух часов с давлением на входе от 200 до 500 мБар.
- Не более 8 часов с давлением на входе от 50 до 200 мБар.
- Без ограничения времени с давлением на входе менее 50 мБар.
Если насос стартует с атмосферным давлением на входе и затем за 10 минут достигает 50 мБар, то он может работать без ограничения времени.
Работайте с насосом в проветриваемом помещении, так как при работе насоса в воздух могут попадать пары вакуумного масла.
Области применения
- Вакуумная сушка,
- Вакуумная упаковка на пищевых или прочих производствах,
- Полиграфия,
- Дегазация смесей или паст,
- Текстильная отрасль для закрепления краски и сушения кожи,
- В металлургии для дегазации металлов, для создания инертной атмосферы в вакуумных печах,
- Производство полупроводников.
