Пластинчато-роторный вакуумный насос Elmo Rietschle VGD10-0120

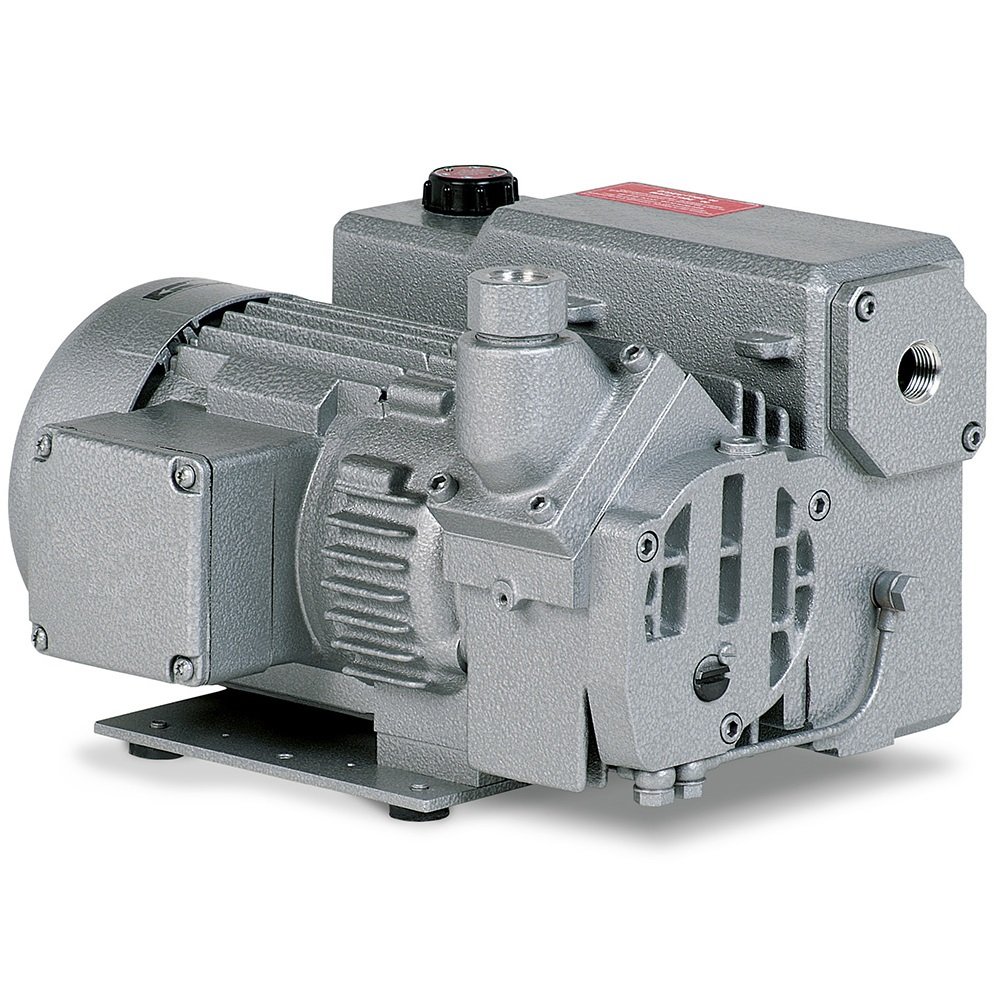

Внешний вид модели Elmo Rietschle VGD10-0120
Пластинчато-роторный вакуумный насос Elmo Rietschle VGD10-0120
i
Страна производства:
Германия
Макс. расход (м³/час)
10
Мин. остаточное давление (мбар)
2
Мощность (кВт)
0.37
Обороты в минуту
2850
Напряжение (В)
380
Уровень шума (дБ)
59
Объем масла (л)
0.4
Входной патрубок (мм)
15
ДхШхВ (см)
30х27х19
Вес (кг)
19

Условия доставки

Доставка в ваш город в настоящее время не выполняется.

Если у вас есть партнер в России, вы можете приобрести товар через него.

1

Официальная гарантия

Пластинчато-роторный вакуумный насос Elmo Rietschle VGD10-0120 – характеристики

Макс. расход (м³/час)
10
Мин. остаточное давление (мбар)
2
Мощность (кВт)
0.37
Обороты в минуту
2850
Напряжение (В)
380
Уровень шума (дБ)
59
Объем масла (л)
0.4
Входной патрубок (мм)
15
ДхШхВ (см)
30х27х19
Вес (кг)
19
Одноступенчатый пластинчато-роторный вакуумный насос Elmo Rietschle VGD10-0120 с масляной смазкой служит для создания вакуума в сосуде или закрытой системе. Он откачивает исходный объем воздуха, газа и парогазовых смесей в двух режимах работы:
- до остаточного давления 2 мбар
- до остаточного давления 10 мбар.
Насос работает очень тихо и имеет компактные габариты.
В списке оснащения - микрофильтр на входе, маслоотделитель и выхлопной фильтр на выходе, газобалластное устройство и обратный клапан.

Производительность насоса 10 м3/ч (166,6 л/мин).
Остаточное давление до 2/10 мбар, необходимое значение устанавливается пользователем.
Присоединение на входе G 1/2 ".
Объем масла 0,4 л, расход масла варьируется в зависимости от условий эксплуатации.

Приводный двигатель соответствуют стандарту DIN EN 60034. Режим работы S1. Класс защиты IP 55.
Электротехнические данные - 3 фазы/380 В/50 Гц, 2850 об/мин, мощность 0,37 кВт.
Двигатель и насос имеют общий вал. Вентилятор двигателя обеспечивает охлаждение корпуса двигателя и насоса.
Уровень звука модели 59 дБ (А).

Габаритный чертеж насоса Elmo Rietschle VGD10-0120

Габаритный чертеж насоса Elmo Rietschle VGD10-0120

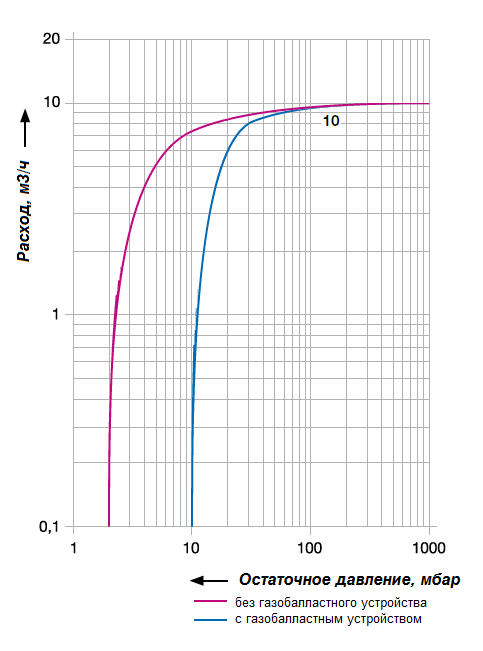

График рабочих характеристик Elmo Rietschle VGD10-0120

График рабочих характеристик Elmo Rietschle VGD10-0120

Другие товары из серии «Вакуумные насосы Elmo Rietschle VGD, VC»

Пластинчато-роторный вакуумный насос Elmo Rietschle VGD10-0130
Пластинчато-роторный вакуумный насос Elmo Rietschle VGD10-0130
i
Страна производства:Германия
Макс. расход (м³/час)
10
Мин. остаточное давление (мбар)
2
Мощность (кВт)
0.37
Напряжение (В)
220
63 370 ₽
Пластинчато-роторный вакуумный насос Elmo Rietschle VCB20-2AA
Пластинчато-роторный вакуумный насос Elmo Rietschle VCB20-2AA
i
Страна производства:Германия
Макс. расход (м³/час)
20
Мин. остаточное давление (мбар)
2
Мощность (кВт)
0.75
Напряжение (В)
380
75 694 ₽
Пластинчато-роторный вакуумный насос Elmo Rietschle VCB20-0217
Пластинчато-роторный вакуумный насос Elmo Rietschle VCB20-0217
i
Страна производства:Германия
Макс. расход (м³/час)
20
Мин. остаточное давление (мбар)
2
Мощность (кВт)
1.1
Напряжение (В)
220
79 117 ₽
Пластинчато-роторный вакуумный насос Elmo Rietschle VCA25-01AA
Пластинчато-роторный вакуумный насос Elmo Rietschle VCA25-01AA
i
Страна производства:Германия
Макс. расход (м³/час)
25
Мин. остаточное давление (мбар)
0.5
Мощность (кВт)
0.75
Напряжение (В)
380
102 776 ₽
Пластинчато-роторный вакуумный насос Elmo Rietschle VC50-20AD
Пластинчато-роторный вакуумный насос Elmo Rietschle VC50-20AD
i
Страна производства:Германия
Макс. расход (м³/час)
50
Мин. остаточное давление (мбар)
0.5
Мощность (кВт)
1.25
Напряжение (В)
380
171 851 ₽
Пластинчато-роторный вакуумный насос Elmo Rietschle VC-75
Пластинчато-роторный вакуумный насос Elmo Rietschle VC-75
i
Страна производства:Германия
Макс. расход (м³/час)
70
Мин. остаточное давление (мбар)
0.5
Мощность (кВт)
1.85
Напряжение (В)
380
181 664 ₽
Пластинчато-роторный вакуумный насос Elmo Rietschle VC100-20AF
Пластинчато-роторный вакуумный насос Elmo Rietschle VC100-20AF
i
Страна производства:Германия
Макс. расход (м³/час)
100
Мин. остаточное давление (мбар)
0.5
Мощность (кВт)
2.2
Напряжение (В)
380
212 018 ₽
Пластинчато-роторный вакуумный насос Elmo Rietschle VC150-20AG
Пластинчато-роторный вакуумный насос Elmo Rietschle VC150-20AG
i
Страна производства:Германия
Макс. расход (м³/час)
150
Мин. остаточное давление (мбар)
0.5
Мощность (кВт)
3
Напряжение (В)
380
240 089 ₽
Пластинчато-роторный вакуумный насос Elmo Rietschle VC202-20AH
Пластинчато-роторный вакуумный насос Elmo Rietschle VC202-20AH
i
Страна производства:Германия
Макс. расход (м³/час)
200
Мин. остаточное давление (мбар)
0.5
Мощность (кВт)
4
Напряжение (В)
380
448 911 ₽

Вакуумные насосы Elmo Rietschle VGD, VC - справочная информация

Масляные пластинчато-роторные вакуумные насосы Elmo Rietschle VGD, VC (производство Германия) служат для вакуумирования герметичных объемов воздуха, невзрывоопасных и неядовитых сухих газов, газовоздушных смесей или для создания постоянного вакуума. Широкий модельный ряд серии включает в себя модели, способные обеспечить вакуум 2.0, 0.5, 0.1 мбар и производительность от 10 до 300 м3/ч. Все насосы имеют готовую функциональную начинку - впускной микрофильтр, выпускной фильтр и маслоотделитель, обратный клапан и газобалластное устройство.

Качество насосов Elmo Rietschle на голову выше даже по сравнению с другими немецкими производителями.
Основные части конструкции насосов разрабатываются и производятся в Германии. Показатель отказа насосов близок к нулю. Цена пропорциональна качеству.
Немного истории:
Германская фирма Elmo Rietschle входит в состав американского концерна Gardner Denve. Она создана в 2006 г. путем слияния лидеров рынка компаний Elmo и Rietschle.
Elmo - основана 1903 г в Германии, компания является основоположником вакуумного оборудования, ей принадлежит разработка и производство первого в мире водокольцевого вакуумного насоса.
Rietschle - основана в Германии в 1950 г., данной компании принадлежит первая разработка и первый серийный выпуск пластинчато-роторных маслоуплотняемых вакуумных насосов.
Концерн Gardner Denver Schopfheim GmbH (США) - основан в 1927 г. и по настоящее время является мировым лидером рынка в области вакуумных технологий. В 2006 г. концерн приобрел компании Elmo и Rietschle и объединил их в одну группу.

Характеристики насосов Elmo Rietschle VGD, VC и их различия

Все насосы имеют оптимизированную конструкцию, надежны и просты в обслуживании.
VGD - компактные и тихие насосы производительностью 10 м3/ч. Глубина вакуума 2/10 мбар, устанавливается с помощью газобалластного устройства. Объем масла 0,4 л. Уровень шума 59 дБ.
Базовое оснащение - микрофильтр на входе, маслоотделитель и выхлопной фильтр на выходе, газобалластное устройство, обратный клапан.

VCB - насосы с производительностью 20 м3/ч. Вакуум до 2 мбар. Объем масла 0,35 л. Уровень шума 63 дБ.
Базовое оснащение - микрофильтр на входе, маслоотделитель и выхлопной фильтр на выходе, обратный клапан

VCA - тихие насосы с производительностью 25 м3/ч. Вакуум до 0,5 мбар. Объем масла 1 л. Уровень шума 57 дБ.
Базовое оснащение - микрофильтр на входе, маслоотделитель и выхлопной фильтр на выходе, газобалластное устройство, обратный клапан.

VC 50-150 - насосы в шумопоглащающем кожухе. Производительность от 50 до 150 м3/ч, глубина вакуума до 0,1 мбар, с включенным газобалластным устройством до 0,5 мбар. Объем масла 3,0-3,5 л. Уровень шума 64-68 дБ.
Базовое оснащение - микрофильтр на входе, маслоотделитель и выхлопной фильтр на выходе, регулируемое газобалластное устройство, обратный клапан.

VC 200-300 мощные насосы в шумопоглащающем кожухе. Производительность до 303 м3/ч, глубина вакуума до 0,1 мбар, с включенным газобалластным устройством до 0,5 мбар. Объем масла 8 л. Уровень шума 69-70 дБ.
Базовое оснащение - микрофильтр на входе, маслоотделитель и выхлопной фильтр на выходе, регулируемое газобалластное устройство, обратный клапан.

Все модели рассчитаны на воздушное охлаждение, эксплуатируются при температуре окружающей среды и всасывания от 12 до 40 C.
Сетчатый микрофильтр - защищает насос от пыли.
Газобалластное устройство - позволяет работать с паровоздушными смесями, избавляет от конденсата.
Обратный клапан - предотвращает всасывание масла в камеру.
Маслоотделитель - служит для обратной подачи масла в масляный контур.
Выхлопной фильтр - удаляет масло из воздуха.
Расход масла варьируется в зависимости от условий эксплуатации.

Приводные электродвигатели

На насосы устанавливаются однофазные и трехфазные двигатели 2850/мин, 1450/мин, мощностью 0,37 - 5,5 кВт.
Стандартный источник питания 220 В/380 В/50 Гц.
Все двигатели рассчитаны на продолжительный режим работы (S1).
Соответствуют DIN EN 60034 и выполнены по классу защиты IP 55 и классу изоляции F.
Электротехнические параметры указаны на шильдике.

Масло для вакуумных насосов

Для заправки насоса используются семейства масел, соответствующие требованиям стандартов DIN 51506-VDL, ISO 6743-3 DVA и DVC. Класс вязкости ISO-VG 100 согласно DIN 51519.
На каждом насосе установлена табличка с данными рекомендованных масел.
Перечень оригинальных масел Elmo Rietschle:
MULTI-LUBE 100 - минеральное масло стандарта DIN 51506, группа VC/VCL.
SUPER-LUBE 100 - синтетическое масло с хорошей стойкостью к гидролизу, оно обладает термической и химической стойкостью.

Комплект поставки

Насос
Документация поставки: руководство по эксплуатации, декларация о соответствии.
Сопутствующие документы: список запасных частей, технический паспорт, декларация производителя.
