Винтовые насосы AlphaDynamic Atlas
От 0,65 до 79 м3/час
Напор до 60 метров
1,1 - 15 кВт
Вязк. до 1 млн. сСт
Цена от 133 320 ₽
Винтовые насосы Atlas предназначены для перекачки высоковязких (до 1 млн. сстокс) нейтральных, пищевых или химически активных жидкостей. Подробнее
Винтовой насос AlphaDynamic Atlas C15-1-B01
Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
45
Рабочая точка
0.65 м³/час при 45 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 0.65 м³/час при 45 м.в.ст. Макс. расход: 1.2 м³/час. Макс. давление: 45 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
133 320 ₽
1 212 €
Винтовой насос AlphaDynamic Atlas S15-1-B01
Макс. расход (м³/час)
2.2
Макс. давление (м.в.ст.)
45
Рабочая точка
1.6 м³/час при 45 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 1.6 м³/час при 45 м.в.ст. Макс. расход: 2.2 м³/час. Макс. давление: 45 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
Винтовой насос AlphaDynamic Atlas W15-1-B01
Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
45
Рабочая точка
0.65 м³/час при 45 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
1000000
Рабочая точка: 0.65 м³/час при 45 м.в.ст. Макс. расход: 1.2 м³/час. Макс. давление: 45 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 1000000 сСт.
230 340 ₽
2 094 €
Винтовой насос AlphaDynamic Atlas C21-1-B01
Макс. расход (м³/час)
2.52
Макс. давление (м.в.ст.)
60
Рабочая точка
2.33 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 2.33 м³/час при 60 м.в.ст. Макс. расход: 2.52 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
143 000 ₽
1 300 €
Винтовой насос AlphaDynamic Atlas S21-1-B01
Макс. расход (м³/час)
4.5
Макс. давление (м.в.ст.)
60
Рабочая точка
4.3 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 4.3 м³/час при 60 м.в.ст. Макс. расход: 4.5 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
Винтовой насос AlphaDynamic Atlas W21-1-B01
Макс. расход (м³/час)
2.52
Макс. давление (м.в.ст.)
60
Рабочая точка
2.33 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
1000000
Рабочая точка: 2.33 м³/час при 60 м.в.ст. Макс. расход: 2.52 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 1000000 сСт.
254 650 ₽
2 315 €
Винтовой насос AlphaDynamic Atlas C31-1-B01
Макс. расход (м³/час)
7
Макс. давление (м.в.ст.)
60
Рабочая точка
5.2 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 5.2 м³/час при 60 м.в.ст. Макс. расход: 7 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
191 510 ₽
1 741 €
Винтовой насос AlphaDynamic Atlas S31-1-B01
Макс. расход (м³/час)
8.7
Макс. давление (м.в.ст.)
60
Рабочая точка
7.4 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 7.4 м³/час при 60 м.в.ст. Макс. расход: 8.7 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
Винтовой насос AlphaDynamic Atlas W31-1-B01
Макс. расход (м³/час)
7
Макс. давление (м.в.ст.)
60
Рабочая точка
5.2 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
1000000
Рабочая точка: 5.2 м³/час при 60 м.в.ст. Макс. расход: 7 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 1000000 сСт.
327 360 ₽
2 976 €
Винтовой насос AlphaDynamic Atlas C38-1-B01
Макс. расход (м³/час)
12.5
Макс. давление (м.в.ст.)
60
Рабочая точка
8 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 8 м³/час при 60 м.в.ст. Макс. расход: 12.5 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
265 650 ₽
2 415 €
Винтовой насос AlphaDynamic Atlas S38-1-B01
Макс. расход (м³/час)
18
Макс. давление (м.в.ст.)
60
Рабочая точка
13.8 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 13.8 м³/час при 60 м.в.ст. Макс. расход: 18 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
Винтовой насос AlphaDynamic Atlas W38-1-B01
Макс. расход (м³/час)
12.5
Макс. давление (м.в.ст.)
60
Рабочая точка
8 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
1000000
Рабочая точка: 8 м³/час при 60 м.в.ст. Макс. расход: 12.5 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 1000000 сСт.
482 570 ₽
4 387 €
Винтовой насос AlphaDynamic Atlas C45-1-B01
Макс. расход (м³/час)
20.8
Макс. давление (м.в.ст.)
60
Рабочая точка
15.6 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 15.6 м³/час при 60 м.в.ст. Макс. расход: 20.8 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
312 840 ₽
2 844 €
Винтовой насос AlphaDynamic Atlas S45-1-B01
Макс. расход (м³/час)
31
Макс. давление (м.в.ст.)
60
Рабочая точка
25.3 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 25.3 м³/час при 60 м.в.ст. Макс. расход: 31 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
Винтовой насос AlphaDynamic Atlas W45-1-B01
Макс. расход (м³/час)
20.8
Макс. давление (м.в.ст.)
60
Рабочая точка
15.6 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
1000000
Рабочая точка: 15.6 м³/час при 60 м.в.ст. Макс. расход: 20.8 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 1000000 сСт.
521 400 ₽
4 740 €
Винтовой насос AlphaDynamic Atlas C53-1-B01
Макс. расход (м³/час)
25
Макс. давление (м.в.ст.)
60
Рабочая точка
14.8 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 14.8 м³/час при 60 м.в.ст. Макс. расход: 25 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
400 180 ₽
3 638 €
Винтовой насос AlphaDynamic Atlas S53-1-B01
Макс. расход (м³/час)
53
Макс. давление (м.в.ст.)
60
Рабочая точка
42.8 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 42.8 м³/час при 60 м.в.ст. Макс. расход: 53 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
Винтовой насос AlphaDynamic Atlas W53-1-B01
Макс. расход (м³/час)
25
Макс. давление (м.в.ст.)
60
Рабочая точка
14.8 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
1000000
Рабочая точка: 14.8 м³/час при 60 м.в.ст. Макс. расход: 25 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 1000000 сСт.
652 410 ₽
5 931 €
Винтовой насос AlphaDynamic Atlas C63-1-B01
Макс. расход (м³/час)
41
Макс. давление (м.в.ст.)
60
Рабочая точка
32.6 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 32.6 м³/час при 60 м.в.ст. Макс. расход: 41 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
531 080 ₽
4 828 €
Винтовой насос AlphaDynamic Atlas S63-1-B01
Макс. расход (м³/час)
58
Макс. давление (м.в.ст.)
60
Рабочая точка
49.5 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 49.5 м³/час при 60 м.в.ст. Макс. расход: 58 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
Винтовой насос AlphaDynamic Atlas W63-1-B01
Макс. расход (м³/час)
41
Макс. давление (м.в.ст.)
60
Рабочая точка
32.6 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
1000000
Рабочая точка: 32.6 м³/час при 60 м.в.ст. Макс. расход: 41 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 1000000 сСт.
797 940 ₽
7 254 €
Винтовой насос AlphaDynamic Atlas C76-1-B01
Макс. расход (м³/час)
79
Макс. давление (м.в.ст.)
60
Рабочая точка
64 м³/час при 60 м.в.ст.
Напряжение (В)
380
Макс. вязкость (сСт)
500000
Рабочая точка: 64 м³/час при 60 м.в.ст. Макс. расход: 79 м³/час. Макс. давление: 60 м.в.ст.. Напряжение: 380 В. Макс. вязкость: 500000 сСт.
715 440 ₽
6 504 €
Винтовые насосы AlphaDynamic Atlas - справочная информация
Винтовые насосы Atlas предназначены для перекачки высоковязких (до 1 млн. сстокс) нейтральных, пищевых или химически активных жидкостей. Они производятся греческой компанией AlphaDynamic в технопарке г. Кифисия, который находится в 14 км к северу от Афин. При изготовлении серии Atlas используется чугун или высококачественная пищевая сталь AISI 304 европейского производства. В отличие от серии Zeus насосы Atlas могут перекачивать гораздо более вязкие среды вплоть до перекачки мякоти плодов, теста или грязи. Гладкий и ровный поток винтовых насосов Atlas позволяет использовать их даже в качестве наполнителей емкостей или дозировочных насосов.
В серию Atlas входят 3 разновидности насосов: Atlas C из чугуна, Atlas S из нержавеющей стали для пищевых продуктов и Atlas W из нержавеющей стали для особо вязких сред.

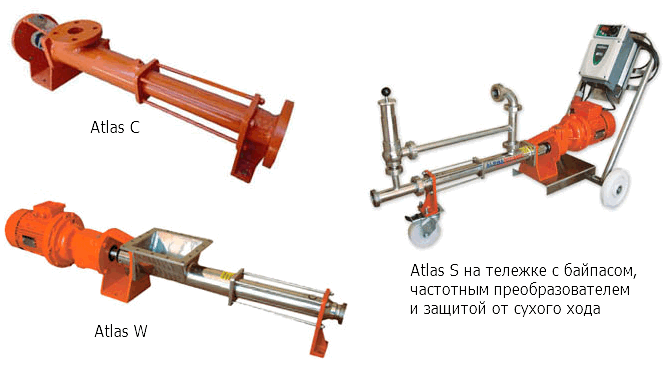

Изображение 1. На рисунке показан внешний вид чугунного насоса Atlas C с фланцами, насоса из нержавеющей стали Atlas S с резьбовыми патрубками в комплекте с дополнительным оборудованием и насоса Atlas W со шнековым питалем для особо вязких сред.
Продукты, для которых гарантированно подходят насосы Atlas C, S или W
- Вино, растительное масло, горчица, майонез, йогурт, сок, шоколад, сливочное масло, глюкоза, мед, томатная паста.
- Спиртосодержащие продукты, минеральные воды и соки различной концентрации.
- Мясные фарши, пасты и паштеты.
- Моющие средства, шампуни, глицерин, краски, клей, чернила, кремы, жидкое мыло.
Продукты, которые может перекачивать только Atlas W:
- Мякоть плодов, ягоды, тесто, мякоть семян, грязь (особо вязкие продукты).
Условия эксплуатации насосов Atlas
- Максимальная температура перекачиваемой среды +100 °C.
- Максимальная вязкость среды - до 500 тыс. сстокс для Atlas S и Atlas C или до 1 млн. сстокс для Atlas W.
- Самовсасывающая способность до 4 метров. При сухом старте наполнение линии происходит за несколько секунд.
- Насос может работать в реверсивном режиме (то есть может перекачивать продукт в обе стороны).
Конструктивные материалы
Насосы серии Atlas изготавливаются из следующих материалов:
Корпус насоса из чугуна (для серии C) или из нержавеющей стали AISI 304 (для серии S и серии W).
Винт (шнек) - нержавеющая пищевая сталь AISI 304 для всех вариантов исполнения.
Механическое уплотнение TG - TG - Viton (подвижное и неподвижное кольца из карбида вольфрама, эластомер - Viton) для серий W и S. Для серии C используется уплотнительная набивка из тефлона.
Варианты исполнений
Насосы серии Atlas могут поставляться в стандартном варианте (только насос), так и с дополнительным оборудованием:
- С байпасом для возможности уменьшения производительности и давления насоса.
- С защитой от сухого хода.
- С тележкой из нержавеющей стали AISI 304.
- С частотным преобразователем.
Различное дополнительное оборудование может комбинироваться друг с другом. Например, насос может быть поставлен на тележке с частотным преобразователем.
Обратите внимание, что габариты в технических характеристиках указаны только для насосной части (без двигателя и без дополнительного оборудования).
