Одноступенчатый водокольцевой вакуумный насос Ангара GMVT 275/220

Одноступенчатый водокольцевой вакуумный насос Ангара GMVT 275/220
Одноступенчатый водокольцевой вакуумный насос Ангара GMVT 275/220
i
Страна производства:
Турция
Макс. расход (м³/час)
630
Мин. остаточное давление (мбар)
40
Мощность (кВт)
15
Обороты в минуту
1450
Напряжение (В)
380
Материал рабочего колеса
бронза
Уровень шума (дБ)
75
Расход сервисной жидкости (л/мин)
50
Входной патрубок (мм)
100
Выходной патрубок (мм)
100
ДхШхВ (см)
137х46х73
Вес (кг)
395

Условия доставки

Доставка в ваш город в настоящее время не выполняется.

Если у вас есть партнер в России, вы можете приобрести товар через него.

Загружаем аксессуары…

Одноступенчатый водокольцевой вакуумный насос Ангара GMVT 275/220 – характеристики

Макс. расход (м³/час)
630
Мин. остаточное давление (мбар)
40
Мощность (кВт)
15
Обороты в минуту
1450
Напряжение (В)
380
Материал рабочего колеса
бронза
Уровень шума (дБ)
75
Расход сервисной жидкости (л/мин)
50
Входной патрубок (мм)
100
Выходной патрубок (мм)
100
ДхШхВ (см)
137х46х73
Вес (кг)
395
Водокольцевой вакуумный насос Ангара GMVT 275/220 – консольный одноступенчатый агрегат с двумя рабочими камерами для создания вакуума в закрытых емкостях. Насос и двигатель находятся на общей раме и соединены при помощи полумуфты. Производится турецкой компанией GUCUM. Насос применяется для создания вакуумных упаковок, в производстве пластиковых труб и профилей, при покрытии кабелей пластиком и во многих других приложениях.

Корпус насоса из углеродистой стали, с чугунными 100 миллиметровыми фланцевыми патрубками входа и выхода. Внутри установлены два бронзовых рабочих колеса. Уплотнение насоса механическое из карбида кремния. Оно полностью исключает утечку сервисной жидкости. По специальному заказу насос и все его внутренние детали могут быть изготовлены из нержавеющей стали AISI 304 или AISI 316

Производительность насоса от 450 до 630 м3/час при откачивании насыщенного водяным паром воздуха или от 300 до 590 м3/час при откачивании сухого воздуха. Предельный вакуум 40 мбар (30 мм рт. ст.). Расход сервисной жидкости 50 л/мин.

Насос оснащен четырехполюсным электродвигателем стандарта IEC мощностью 15,0 кВт, 1450 оборотов в минуту.

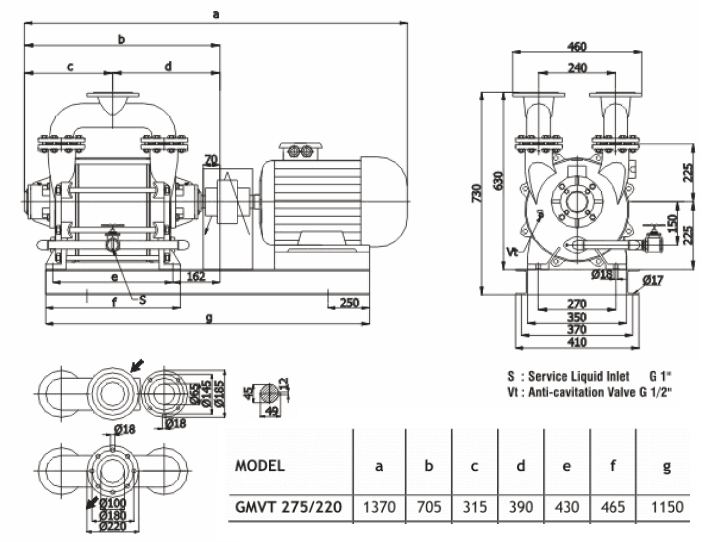

Габаритный чертеж насоса Ангара GMVT 275/220

Габаритный чертеж насоса Ангара GMVT 275/220

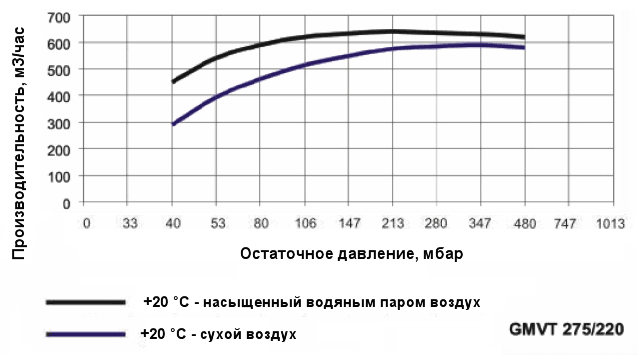

График производительности насоса Ангара GMVT 275/220 при различной влажности воздуха

График производительности насоса Ангара GMVT 275/220 при различной влажности воздуха

Загружаем другие товары из серии…

Водокольцевые вакуумные насосы Ангара GMVT, GMPT - справочная информация

Серия мощных одноступенчатых водокольцевых насосов фирмы Ангара (Турция) делится на версии GMVT и GMPT. Первый вариант GMVT выполнен в типоразмерах 275 и 410, производительность от 450 до 1700 м3/час, предельный вакуум для них 33 мбар. Второй вариант GMPT выполнен в типоразмере 520 с производительностью от 1600 до 3600 м3/час и предельным вакуумом 106 мбар. Насосы оснащены механическим уплотнением, которое полностью исключает возможные утечки сервисной жидкости. Все насосы имеют фланцевое присоединение.

Условия эксплуатации

Максимальная температура откачиваемого газа не должна превышать 100 градусов.
Максимальная температура сервисной жидкости не должна превышать 70 градусов
Сервисная жидкость должна иметь вязкость до 4 сстокс и плотность до 1,2 кг/дм3

Электродвигатели серии GMVT, GMPT

Мощность электродвигателей в линейке от 15 до 90 кВт.
Число полюсов от 4 до 8 (соответственно число оборотов в минуту 1450, 980 или 735).

Конструкционные материалы

Корпус - углеродистая сталь 37
Входной и выходной патрубки - чугун G25
Импеллер - бронза
Вал - нержавеющая сталь AISI 420
Пластины всасывающих портов - нержавеющая сталь AISI 304 (для GMVT) или шаровидный чугун G 40 (для GMPT)
Механическое уплотнение - SiC (карбид кремния) - Viton

Специальные версии
Под заказ может быть изготовлен насос полностью из нержавеющей стали AISI 304 или AISI 316.
