Описание модели SKA-A 5131 (колесо чугун)
Водокольцевой вакуумный насос SKA-A 5131 позволяет откачать закрытые объемы влажного воздуха и другого неагрессивного газа до остаточного давления 33 мбар (97 % вакуума). Конструкция насоса одноступенчатого типа. Импеллер (рабочее колесо), корпус и распределительная плата выполнены из чугуна.
- Благодаря улучшенной геометрии корпуса и импеллера насос способен реально обеспечить заявленный заводом параметры (в отличие от многих других насосов). Проверено на нашем испытательном стенде.
- Благодаря антикору внутренних элементов импеллер не "закисает" и насос всегда легко стартует. Кроме того, это продляет срок службы насоса.
- Производительность насоса до 400 м3/ч, глубина остаточного давления 33 мбар (степень вакуума 97%).
- Присоединение воздушной линии фланцевое DN 65. Стандарт фланцев JIS 10K. Насос поставляется с ответными контрфланцами.
- Присоединение для подвода воды резьбовое G 3/4".
- Расход операционной жидкости (воды) 15 л/мин.
- Уровень шума 73 ± 3 дБ(A)
На насосе установлен асинхронный трехфазный двигатель 380 В (50 Гц), 1430 об/мин (4Р), мощностью 11 кВт.
Кл. изоляции F, IP 54.
При заказе насоса и подготовке к его установке обратите внимание! Всасывающий патрубок расположен справа, нагнетающий слева.
Чем отличаются модели SKA-A от предыдущих SKA?
Насосы SKA-A и SKA производятся на разных заводах. Запчасти у них не подходят друг к другу. Однако насосы полностью взаимозаменяемы по внешним габаритам и рабочим параметрам.
У насосов SKA-A применяется антикоррозионное покрытие рабочей камеры. Из-за этого внутри нет ржавчины и насосы запускаются с "полтычка" (в отличии от насосов SKA, которые иногда требовали снятия крышки и ручного проворачивания импеллера при первом пуске).
Из-за лучшей геометрии корпуса и импеллера насосы SKA-A реально достигают заявленной глубины вакуума 33 мбар, в то время как насосы SKA в наших тестах показывали лишь 60-70 мбар давления.
Условия эксплуатации
- Температура окружающей среды: от +5 °С до +40 °С.
- Максимальная температура откачиваемого воздуха/газа до +100 °С.
- Сервисная жидкость в насосе должна быть чистой, с pH 6,5 до 9,5.
- В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.
Материалы исполнения
- Корпус, распределительная плата, импеллер - чугун.
- Внутренняя часть корпуса имеет антикоррозионное покрытие.
- Вал - конструкционная сталь #45.
- Высококачественное механическое уплотнение марки FEIGU - карбид кремния, нерж. сталь AISI 304, фторкаучук.
- Подшипники - высокотемпературные подшипники марки C&U.
Области применения
- Вакуумная сушка;
- Нефтехимия;
- Фармацевтика;
- Пищевая и сахарная промышленность;
- Деревообработка и др.
Комплект поставки
- Насосы SKA-A поставляются в индивидуальном ящике из фанеры для безопасной транспортировки.
- В комплекте с насосом идет инструкция на английском языке. Инструкцию на русском языке, пожалуйста, скачайте на этой странице.

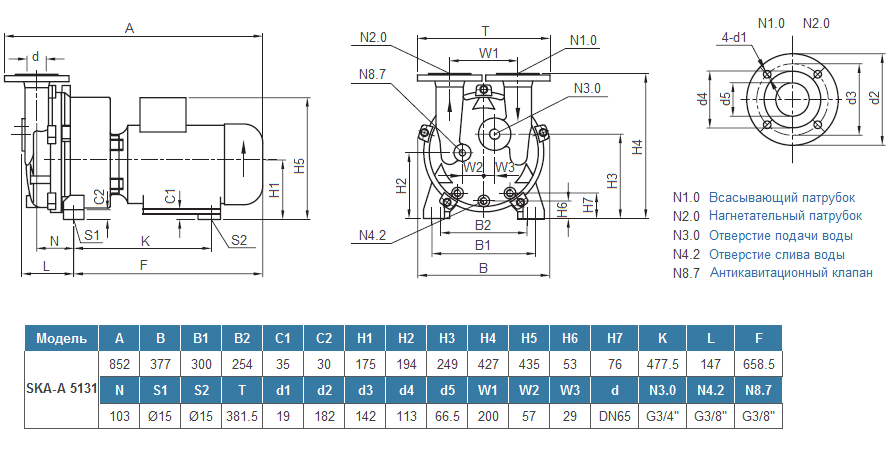

Габаритный чертеж насоса SL Vacuum SKA-A 5131 (колесо чугун)
