Шестеренный насос для горячих масел ZY Technology KCB 18.3-CCG/1.45/4/C

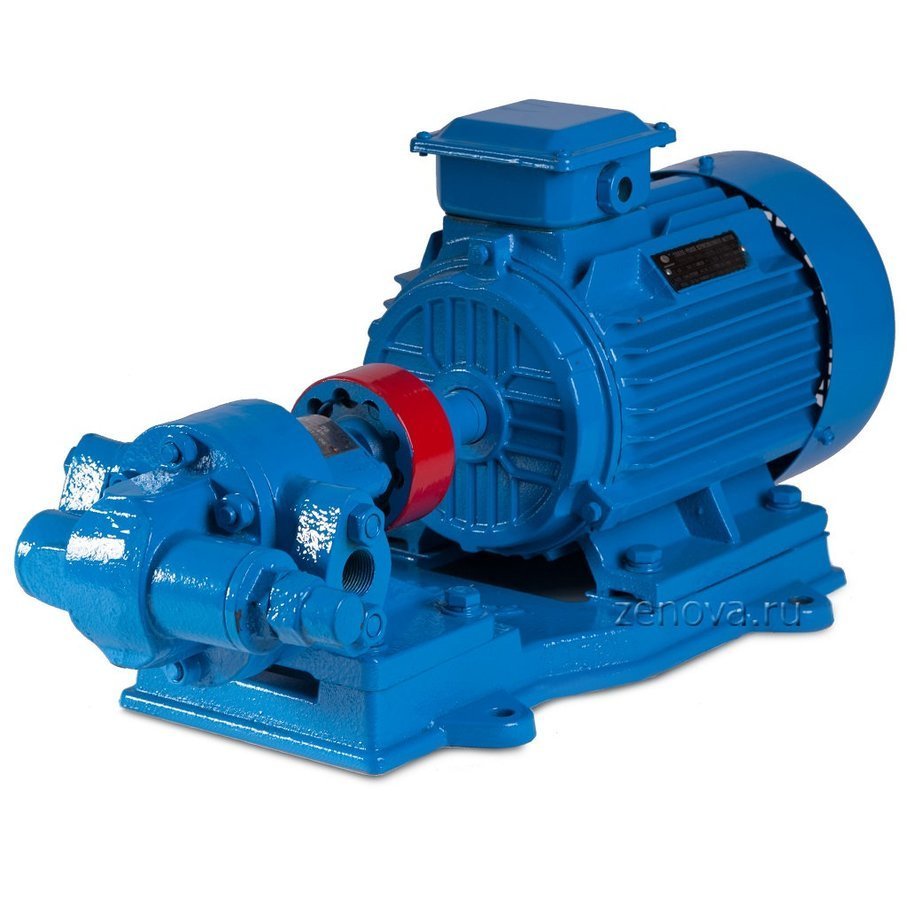

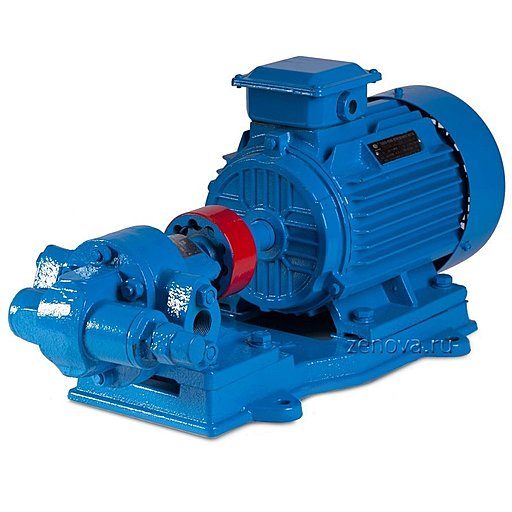

Внешний вид модели KCB 18.3-CCG/1.45/4/C
Видеоразбор ZY KCB
3D-фото Шестеренный насос для горячих масел ZY Technology KCB 18.3-CCG/1.45/4/C
3D
Шестеренный насос для горячих масел ZY Technology KCB 18.3-CCG/1.45/4/C

Видеоразбор ZY KCB

i
Страна производства:
Китай
Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
145
Рабочая точка
1.1 м³/час при 145 м.в.ст.
Мощность (кВт)
1.5
Обороты в минуту
1450
Напряжение (В)
380
Макс. темп. жидкости (°C)
250
Входной патрубок (мм)
20
Выходной патрубок (мм)
20
ДхШхВ (см)
57х26х28
Вес (кг)
41
25 814 ₽
352 $

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию ZY Technology в России.

Загружаем аксессуары…

Шестеренный насос для горячих масел ZY Technology KCB 18.3-CCG/1.45/4/C – характеристики

Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
145
Рабочая точка
1.1 м³/час при 145 м.в.ст.
Мощность (кВт)
1.5
Обороты в минуту
1450
Напряжение (В)
380
Макс. темп. жидкости (°C)
250
Входной патрубок (мм)
20
Выходной патрубок (мм)
20
ДхШхВ (см)
57х26х28
Вес (кг)
41

Шестеренный консольный насос KCB 18.3-CCG/1.45/4/C способен перекачивать горячие масла и масляные жидкости температурой до +250 °С.

Корпус и шестерни насоса выполнены из ковкого чугуна (Cast Iron).
Набивное уплотнение с графитовой пропиткой позволяет насосу выдерживать высокие температуры жидкости.
По умолчанию насос оснащен "предохранительным байпасным клапаном".

Производительность насоса 1,2 кубометра в час (20 литров в минуту), напорное давление 14,5 бар (145 метров). КПД 59 %.
Диаметр патрубков 3/4 " (20 мм), резьба.
Максимальная допустимая вязкость перекачиваемой жидкости составляет 1500 сстокс.

Приводом насоса служит четырехполюсный двигатель 1450 об/мин, мощностью 1,5 кВт.
Насос и двигатель расположены на единой раме и соединены полумуфтой.

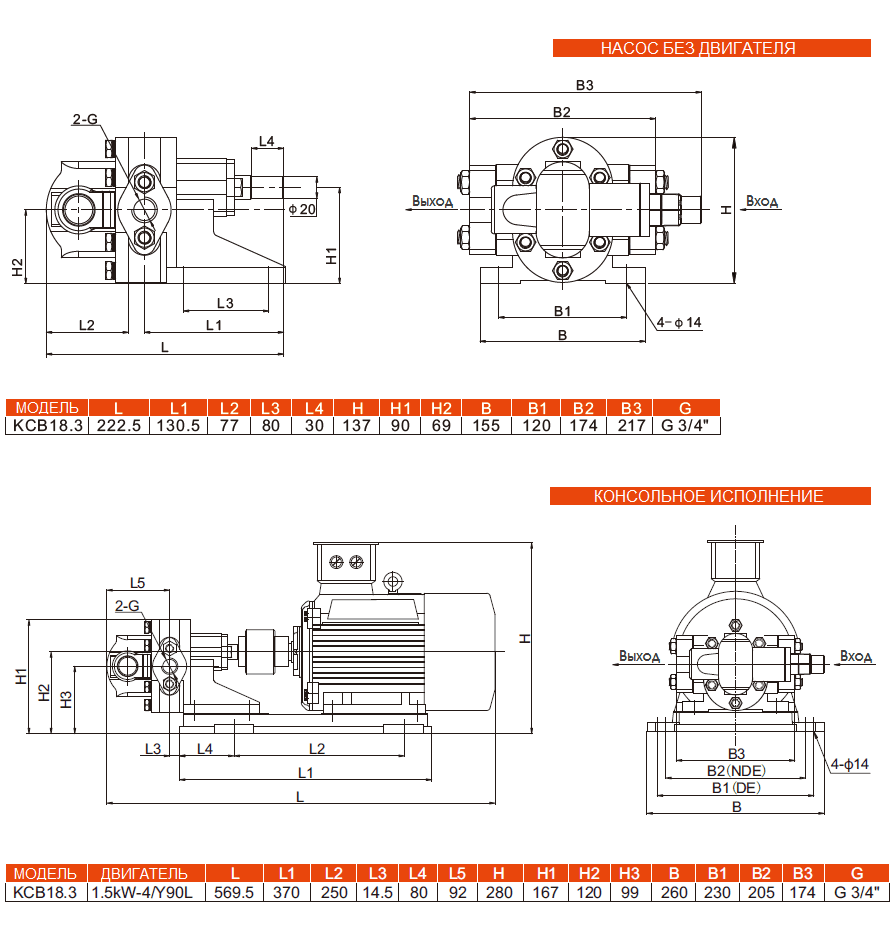

Габаритный чертеж насоса KCB 18.3-CCG/1.45/4/C

Габаритный чертеж насоса KCB 18.3-CCG/1.45/4/C

Ключевые особенности

Видео и 3D-фото

Видеоразбор ZY KCB

Отзыв отправлен. Спасибо!

Новый отзыв

Опишите ваш опыт эксплуатации оборудования, купленного у нас. Приложите не менее 4-х фотографий формата 4х3. Если отзыв будет полезен, мы обязательно разместим его на сайте. За качественный отзыв мы дадим вам бонус на будущие заказы.

позитивный
Отмена

Загружаем другие товары из серии…

Высокотемпературные шестеренные насосы ZY Technology KCB CCG - справочная информация

Высокотемпературные шестеренные насосы ZY Technology KCB CCG (Китай) перекачивают не слишком жидкие горячие масла, мазуты и битумы. Они выдерживают температуру жидкости до +260 °С с вязкостью 5-1500 сСт. Примечательно, что насосы серии KCB сравнительно недороги и вполне надежны. Серия представлена консольными моделями, где насос и электродвигатель имеют самостоятельные крепления и соединены полумуфтой на единой раме, соответственно, электродвигатель можно заменить без демонтажа насоса и трубопровода.

С октября 2020 года мы продаем новую версию насосов KCB CCG. Улучшенная версия выпускается заводом по специальному тех. заданию для компании Зенова:

  • Шестерни насосов теперь изготавливаются из легированной стали 20CrMoTi с добавлением титана и молибдена (ранее использовалась сталь #45).
  • Вал насосов также изготавливается из легированной стали 20CrMoTi или 40Cr в зависимости от модели (ранее использовалась сталь #45).
  • Шестерни насосов теперь проходят термозакалку.
  • В целом ключевые компоненты насоса, испытывающие нагрузки (вал и шестерни) стали намного прочнее, тверже и устойчивее к коррозии.
  • Графитовые набивные уплотнения теперь имеют дополнительное кольцо из фторкаучука. Благодаря нему сильно снижаются утечки при работе на высоких температурах.
  • На насосах стали использоваться электродвигатели более высокого качества. У них повысился запас прочности.

Опыт использования высокотемпературных шестеренных насосов. Что важно знать?

Мы собрали клиентский опыт использования насосов KCB CCG с графитовым уплотнением, чтобы вы могли выбрать его более осознанно:

1. Насосы KCB CCG допускают температуру жидкости до +260 °С. При превышении этой температуры у насосов начинают быстро подтекать и требовать частой замены графитовые уплотнения.  Поэтому если рабочая температура масла превышает +260 °С в течение длительного времени, лучше использовать центробежные высокотемпературные насосы (серия LQRY или RY).

2. Шестеренные насосы крайне не любят перекачивать загрязненные жидкости с твердыми частицами. Если в масле (мазуте, отработке) много твердых частиц, то шестерни быстро износятся. Насос станет шуметь и перестанет обеспечивать необходимое давление. С августа 2020 года мы используем улучшенную сталь для вала и шестерен, однако по прежнему рекомендуем очищать жидкость перед входом в насос.

3. Давление в линии никогда не должно превышать номинальное давление заявленное производителем. По этой причине часто сгорают двигатели шестеренных насосов. По возможности лучше выбрать насос с запасом по давлению.

4. При нагреве перекачиваемое масло становится менее вязким. Если его вязкость падает ниже 5 сСт (то есть оно становится текучим как вода), то шестеренный насос не сможет перекачать такое масло с необходимым давлением. В этом случае лучше использовать центробежный высокотемпературный насос.

Конструкция шестеренных насосов KCB CCG

Насос состоит из пары шестерен, эксцентрикового вала, чугунного корпуса, набивного уплотнения с графитовой пропиткой, предохранительного клапана.
- Набивное уплотнение с графитовой пропиткой, выдерживает температуру жидкости +260 °С, графитовая пропитка не подвержена вымыванию и герметично держит объем уплотнения.
- Все насосы по умолчанию оснащены предохранительным байпасным клапаном, который открывается при избыточном давлении на напорной линии и возвращает жидкость обратно во всасывающую линию (или в резервуар) для уменьшения давления в напорной линии. Клапан рассчитан лишь на кратковременное включение, не на постоянную работу. Если давление в напорной линии длительное время превышает максимальное давление насоса, то для стравливания избыточного давления следует использовать отдельный от насоса байпасный клапан, рассчитанный на длительную работу.
- У всех моделей естественное воздушное охлаждение.

Технические параметры

Расход: 2 м3/ч ~ 108 м3/ч (33,3 л/мин ~ 1800 л/мин)
Напорное давление: 3,3 бар ~ 14,5 бар (33 м ~ 145 м)
Диаметр входного и выходного патрубков: 3/4 " ~ 200 мм
КПД: 41% ~ 59%

Электродвигатели 50 Гц/380 В
Мощность 1,5 кВт ~ 55 кВт
Количество полюсов обмотки 4Р, 6Р, 8Р
Скорость вращения выходного вала:
1450 об/мин - четырехполюсный двигатель (4Р)
970 об/мин - шестиполюсный двигатель (6Р)
750 об/мин - восьмиполюсный двигатель (8Р)

Условия эксплуатации

Насосы рекомендованы для промышленного применения в системах перекачки и нагнетания горячего масла.
- Температура перекачиваемого среды до +260 °С.
- Температура окружающей среды до 35 °С
- Высота подъема среды до 5 метров. Насос может работать только под заливом: в рабочей камере всегда должна присутствовать жидкость.

Расшифровка маркировки насосов KCB CCG

Возьмем для примера модель KCB55-CCG/0.5/4/C
KCB - шестеренный насос с предохранительным клапаном
55 - расход насоса в л/мин
C - корпус из чугуна (Cast Iron)
С - шестерни из чугуна
G - набивное уплотнение с графитовой пропиткой
0.5 - напорное давление в МРа (1 МРа = 10 бар = 100 м.вод.ст.)
4 - полюсность электродвигателя (4Р = 1450 об/мин)
C - консольный тип исполнения (насос типа «К»)

Материалы конструкции

Корпус насоса - чугун
Термозакаленные шестерни - легированная сталь 20CrMoTi с повышенной стойкостью к коррозии и истиранию.
Вал - для моделей от 18 до 83 легированная сталь 20CrMoTi, для моделей от 135 и выше - легированная сталь 40Cr.
Уплотнение - набивные кольца с графитовой пропиткой и дополнительное кольцо из фторкаучука для работы с горячими жидкостями.
