Шестеренный насос для горячих масел ZY Technology KCB 33.3-CCG/1.45/4/C

1

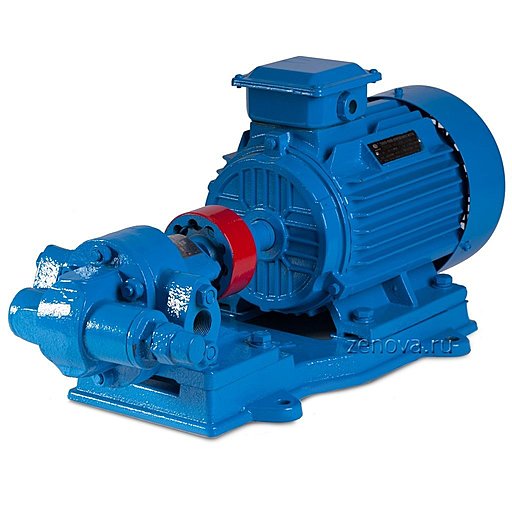

Внешний вид модели KCB 33.3-CCG/1.45/4/C
Внешний вид модели KCB 33.3-CCG/1.45/4/C
i
Страна производства:
Китай
Макс. расход (м³/час)
2
Макс. давление (м.в.ст.)
145
Мощность (кВт)
2.2
Обороты в минуту
1450
Напряжение (В)
380
Макс. темп. жидкости (°C)
300
Входной патрубок (мм)
20
Выходной патрубок (мм)
20
ДхШхВ (см)
62х28х29
Вес (кг)
67
Airbus

Прямая поставка

Car

Бесплатная доставка по России

Шестеренный насос для горячих масел ZY Technology KCB 33.3-CCG/1.45/4/C – характеристики

Макс. расход (м³/час)
2
Макс. давление (м.в.ст.)
145
Мощность (кВт)
2.2
Обороты в минуту
1450
Напряжение (В)
380
Макс. темп. жидкости (°C)
300
Входной патрубок (мм)
20
Выходной патрубок (мм)
20
ДхШхВ (см)
62х28х29
Вес (кг)
67

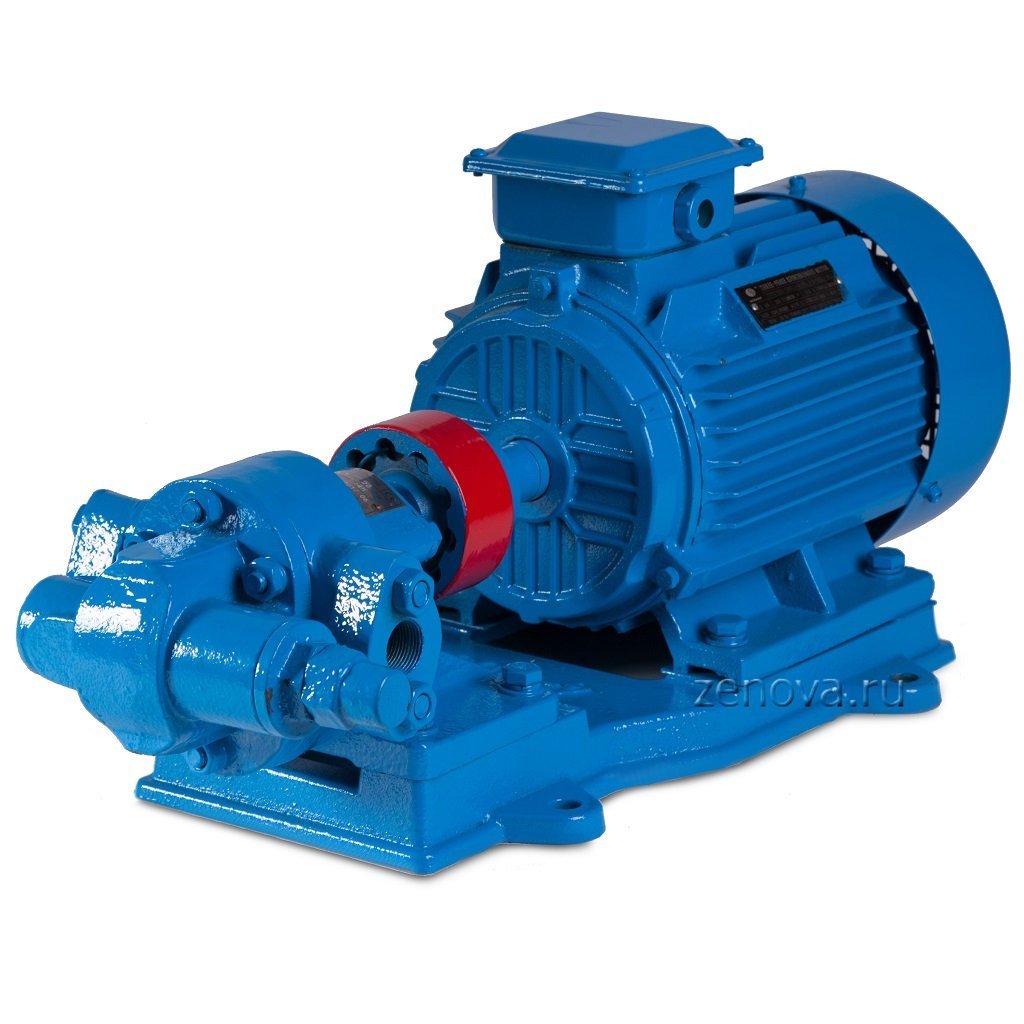

Шестеренный консольный насос KCB 33.3-CCG/1.45/4/C способен перекачивать горячие масла и масляные жидкости температурой до 300 °С.

Корпус и шестерни насоса выполнены из ковкого чугуна (Cast Iron).
Набивное уплотнение с графитовой пропиткой позволяет насосу выдерживать высокие температуры жидкости.
По умолчанию насос оснащен "предохранительным байпасным клапаном".

Производительность насоса 2 кубометра в час (33,3 литра в минуту), напорное давление 14,5 бар (145 метров). КПД 59 %.
Диаметр патрубков 3/4 " (20 мм), резьба.

Приводом насоса служит четырехполюсный двигатель 1450 об/мин, мощностью 2,2 кВт.
Насос и двигатель расположены на единой раме и соединены полумуфтой.

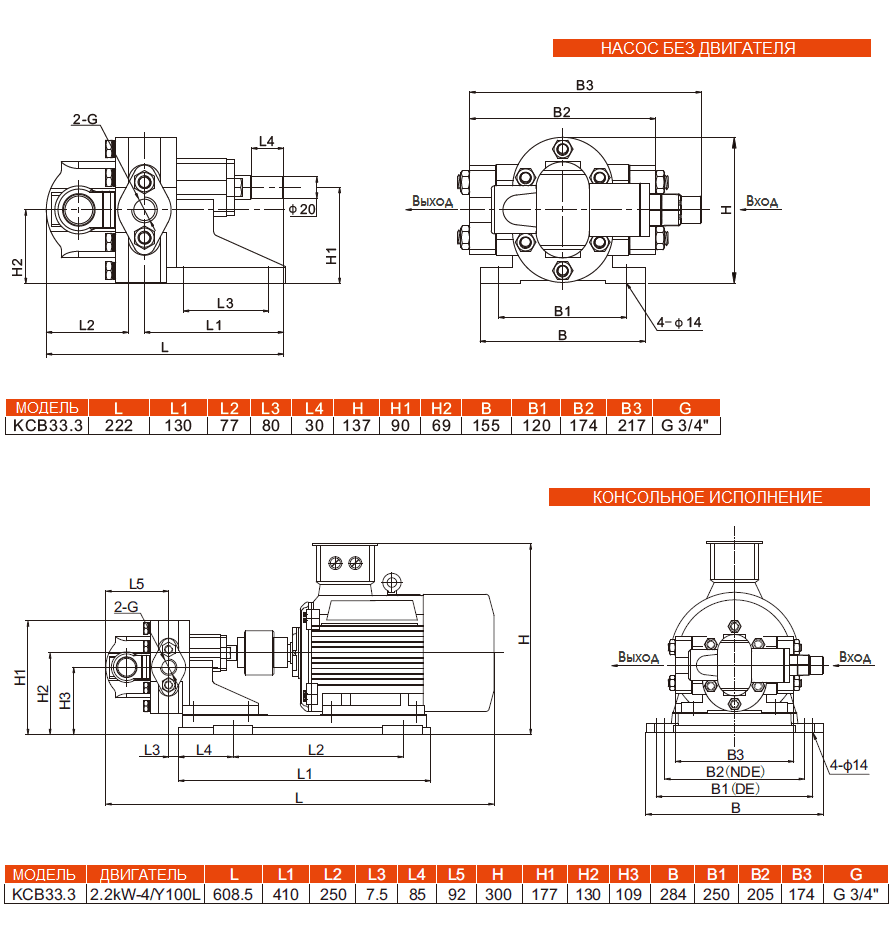

Габаритный чертеж насоса ZY Technology KCB 33.3-CCG/1.45/4/C

Габаритный чертеж насоса ZY Technology KCB 33.3-CCG/1.45/4/C

График рабочих характеристик насоса ZY Technology KCB 33.3-CCG/1.45/4/C

График рабочих характеристик насоса ZY Technology KCB 33.3-CCG/1.45/4/C

Другие товары из серии «Высокотемпературные шестеренные насосы ZY Technology KCB CCG»

Delivery labelШестеренный насос для горячих масел ZY Technology KCB 55-CCG/0.33/4/C
Шестеренный насос для горячих масел ZY Technology KCB 55-CCG/0.33/4/C
i
Макс. расход (м³/час)
3.3
Макс. давление (м.в.ст.)
33
Мощность (кВт)
1.5
Макс. темп. жидкости (°C)
300
Входной патрубок (мм)
25
Delivery labelШестеренный насос для горячих масел ZY Technology KCB 55-CCG/0.5/4/C
Шестеренный насос для горячих масел ZY Technology KCB 55-CCG/0.5/4/C
i
Макс. расход (м³/час)
3.3
Макс. давление (м.в.ст.)
50
Мощность (кВт)
2.2
Макс. темп. жидкости (°C)
300
Входной патрубок (мм)
25
Delivery labelШестеренный насос для горячих масел ZY Technology KCB 55-CCG/1/4/C
Шестеренный насос для горячих масел ZY Technology KCB 55-CCG/1/4/C
i
Макс. расход (м³/час)
3.3
Макс. давление (м.в.ст.)
100
Мощность (кВт)
3
Макс. темп. жидкости (°C)
300
Входной патрубок (мм)
25
Delivery labelШестеренный насос для горячих масел ZY Technology KCB 83.3-CCG/0.33/4/C
Шестеренный насос для горячих масел ZY Technology KCB 83.3-CCG/0.33/4/C
i
Макс. расход (м³/час)
5
Макс. давление (м.в.ст.)
33
Мощность (кВт)
2.2
Макс. темп. жидкости (°C)
300
Входной патрубок (мм)
40
Delivery labelШестеренный насос для горячих масел ZY Technology KCB 83.3-CCG/0.5/4/C
Шестеренный насос для горячих масел ZY Technology KCB 83.3-CCG/0.5/4/C
i
Макс. расход (м³/час)
5
Макс. давление (м.в.ст.)
50
Мощность (кВт)
3
Макс. темп. жидкости (°C)
300
Входной патрубок (мм)
40
Delivery labelШестеренный насос для горячих масел ZY Technology KCB 83.3-CCG/1/4/C
Шестеренный насос для горячих масел ZY Technology KCB 83.3-CCG/1/4/C
i
Макс. расход (м³/час)
5
Макс. давление (м.в.ст.)
100
Мощность (кВт)
4
Макс. темп. жидкости (°C)
300
Входной патрубок (мм)
40
Delivery labelШестеренный насос для горячих масел ZY Technology KCB 133-CCG/0.5/6/C
Шестеренный насос для горячих масел ZY Technology KCB 133-CCG/0.5/6/C
i
Макс. расход (м³/час)
8
Макс. давление (м.в.ст.)
50
Мощность (кВт)
4
Макс. темп. жидкости (°C)
300
Входной патрубок (мм)
50
Delivery labelШестеренный насос для горячих масел ZY Technology KCB 200-CCG/0.33/4/C
Шестеренный насос для горячих масел ZY Technology KCB 200-CCG/0.33/4/C
i
Макс. расход (м³/час)
12
Макс. давление (м.в.ст.)
33
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
300
Входной патрубок (мм)
50
Delivery labelШестеренный насос для горячих масел ZY Technology KCB 200-CCG/0.55/4/C
Шестеренный насос для горячих масел ZY Technology KCB 200-CCG/0.55/4/C
i
Макс. расход (м³/час)
12
Макс. давление (м.в.ст.)
55
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
300
Входной патрубок (мм)
50

Высокотемпературные шестеренные насосы ZY Technology KCB CCG - справочная информация

Высокотемпературные шестеренные насосы ZY Technology KCB CCG (Китай) перекачивают горячие масла и схожие с маслом жидкие материалы, выдерживают температуру жидкости 300 °С и вязкость 5-1500 сСт. Примечательно, что насосы серии KCB сравнительно недороги и вполне надежны. Серия представлена консольными моделями, где насос и электродвигатель имеют самостоятельные крепления и соединены полумуфтой на единой раме, соответственно, электродвигатель можно заменить без демонтажа насоса и трубопровода.

Конструкция шестеренных насосов KCB CCG

Насос состоит из пары шестерен, эксцентрикового вала, чугунного корпуса, набивного уплотнения с графитовой пропиткой, предохранительного клапана.
- Набивное уплотнение с графитовой пропиткой, выдерживает температуру жидкости +300 °С, графитовая пропитка не подвержена вымыванию и герметично держит объем уплотнения.
- Все насосы по умолчанию оснащены предохранительным байпасным клапаном, который открывается при избыточном давлении на напорной линии и возвращает жидкость обратно во всасывающую линию (или в резервуар) для уменьшения давления в напорной линии. Клапан рассчитан лишь на кратковременное включение, не на постоянную работу. Если давление в напорной линии длительное время превышает максимальное давление насоса, то для стравливания избыточного давления следует использовать отдельный от насоса байпасный клапан, рассчитанный на длительную работу.
- У всех моделей естественное воздушное охлаждение.

Технические параметры

Расход: 2 м3/ч ~ 108 м3/ч (33,3 л/мин ~ 1800 л/мин)
Напорное давление: 3,3 бар ~ 14,5 бар (33 м ~ 145 м)
Диаметр входного и выходного патрубков: 3/4 " ~ 200 мм
КПД: 41% ~ 59%

Электродвигатели 50 Гц/380 В
Мощность 1,5 кВт ~ 55 кВт
Количество полюсов обмотки 4Р, 6Р, 8Р
Скорость вращения выходного вала:
1450 об/мин - четырехполюсный двигатель (4Р)
970 об/мин - шестиполюсный двигатель (6Р)
750 об/мин - восьмиполюсный двигатель (8Р)

Условия эксплуатации

Насосы рекомендованы для промышленного применения в системах перекачки и нагнетания горячего масла.
- Температура перекачиваемого среды до 300 °С
- Температура окружающей среды до 35 °С
- Высота подъема среды до 5 метров.

Расшифровка маркировки насосов YonJou KCB CCG

Возьмем для примера модель KCB55-CCG/0.5/4/C
KCB - шестеренный насос с предохранительным клапаном
55 - расход насоса в л/мин
C - корпус из чугуна (Cast Iron)
С - шестерни из чугуна
G - набивное уплотнение с графитовой пропиткой
0.5 - напорное давление в МРа (1 МРа = 10 бар = 100 м.вод.ст.)
4 - полюсность электродвигателя (4Р = 1450 об/мин)
C - консольный тип исполнения (насос типа «К»)

Материалы конструкции

Корпус насоса - ковкий чугун (HT200)
Шестерни - ковкий чугун
