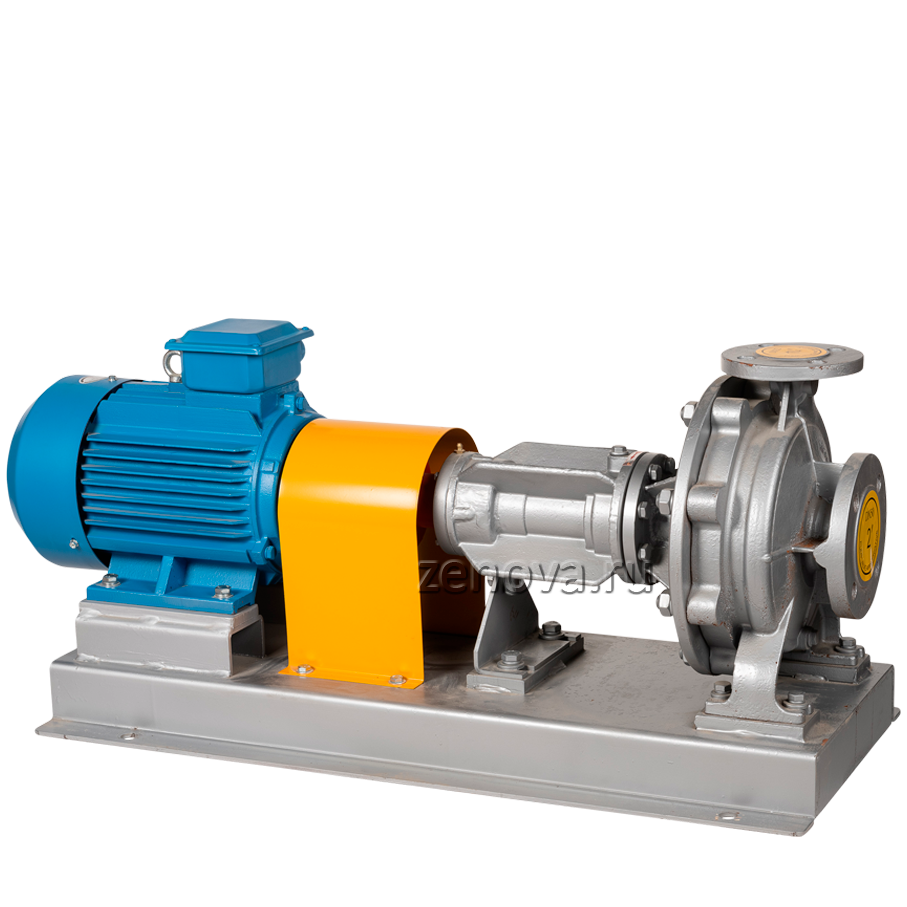

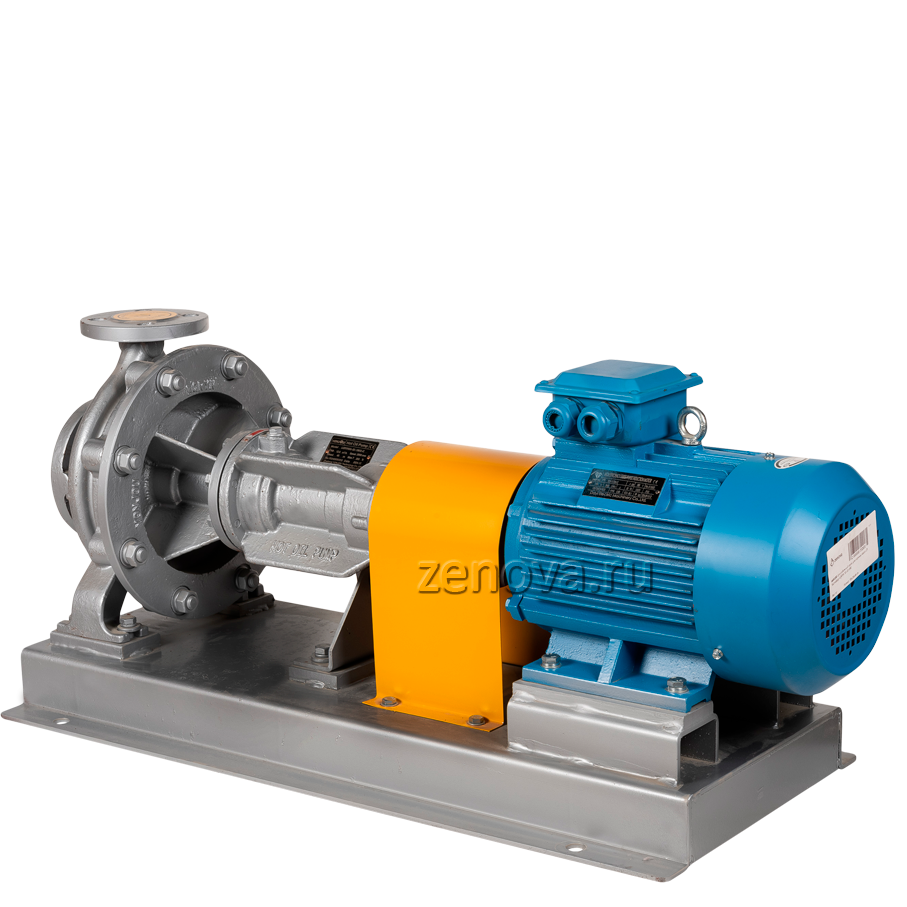

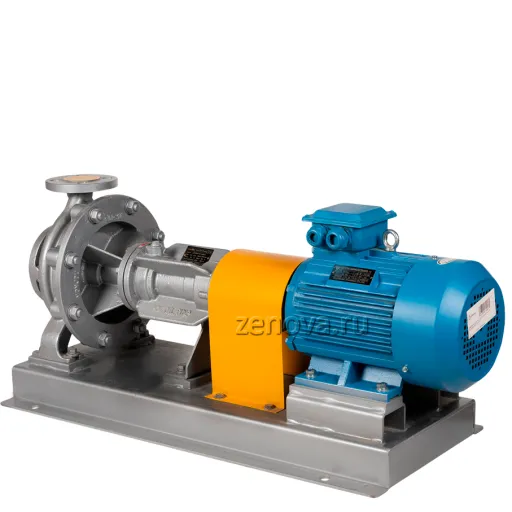

Центробежный насос для горячих масел ZY Technology LQRYN 50-32-190

Центробежный насос для горячих масел ZY Technology LQRYN 50-32-190
Краткое руководство. Как заменить торцевое LQRY
Как подключить промышленный асинхронный двигатель
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-190
На складе более 3 шт.
★★★★★
★★★★★
★★★★★
i
Страна производства:
Китай
Код товара
449100
Макс. расход
14.3
Макс. давление
47.5
Рабочая точка:
12.5 м³/час при 45 м.в.ст.
Мощность (кВт)
4
Обороты в минуту
2950
Напряжение (В)
380
Макс. темп. жидкости (°C)
350
Макс. вязкость
150
Входной патрубок (мм)
50
Выходной патрубок (мм)
32
ДхШхВ (см)
95х39х44
Вес (кг)
110
181 545 ₽
13 965 ¥

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию ZY Technology в России.

Другие товары из серии «Центробежные насосы для горячих масел ZY Technology LQRYN»

Центробежный насос для горячих масел ZY Technology LQRYN 40-25-120
Центробежный насос для горячих масел ZY Technology LQRYN 40-25-120
Едет на склад более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
7.4
Макс. давление (м.в.ст.)
18
Рабочая точка
6.3 м³/час при 15 м.в.ст.
Мощность (кВт)
0.75
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
40
105 807 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 40-25-170
Центробежный насос для горячих масел ZY Technology LQRYN 40-25-170
Страна производства:Китай
Макс. расход (м³/час)
9.5
Макс. давление (м.в.ст.)
39
Рабочая точка
6.3 м³/час при 35 м.в.ст.
Мощность (кВт)
1.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
40
147 342 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-140
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-140
На складе 2 шт.
Страна производства:Китай
Макс. расход (м³/час)
18
Макс. давление (м.в.ст.)
25
Рабочая точка
12.5 м³/час при 20 м.в.ст.
Мощность (кВт)
1.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
115 440 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-150
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-150
На складе 2 шт.
Страна производства:Китай
Макс. расход (м³/час)
16.3
Макс. давление (м.в.ст.)
30.5
Рабочая точка
12.5 м³/час при 25 м.в.ст.
Мощность (кВт)
2.2
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
126 906 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-190
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-190
На складе более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
14.3
Макс. давление (м.в.ст.)
47.5
Рабочая точка
12.5 м³/час при 45 м.в.ст.
Мощность (кВт)
4
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
181 545 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-200
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-200
Едет на склад более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
15.5
Макс. давление (м.в.ст.)
55
Рабочая точка
12.5 м³/час при 50 м.в.ст.
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
194 649 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 65-40-200
Центробежный насос для горячих масел ZY Technology LQRYN 65-40-200
Едет на склад более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
31
Макс. давление (м.в.ст.)
55
Рабочая точка
25 м³/час при 50 м.в.ст.
Мощность (кВт)
7.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
65
195 741 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 80-50-180
Центробежный насос для горячих масел ZY Technology LQRYN 80-50-180
На складе более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
56
Макс. давление (м.в.ст.)
45.5
Рабочая точка
50 м³/час при 38 м.в.ст.
Мощность (кВт)
7.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
80
205 218 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-190
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-190
На складе более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
105
Макс. давление (м.в.ст.)
47
Рабочая точка
100 м³/час при 38 м.в.ст.
Мощность (кВт)
15
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
285 831 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-220
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-220
На складе более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
125
Макс. давление (м.в.ст.)
57.5
Рабочая точка
100 м³/час при 50 м.в.ст.
Мощность (кВт)
22
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
392 613 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-240
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-240
На складе 1 шт.
Страна производства:Китай
Макс. расход (м³/час)
124
Макс. давление (м.в.ст.)
78
Рабочая точка
100 м³/час при 70 м.в.ст.
Мощность (кВт)
30
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
455 949 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-250
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-250
Едет на склад 1 шт.
Страна производства:Китай
Макс. расход (м³/час)
125
Макс. давление (м.в.ст.)
89
Рабочая точка
100 м³/час при 80 м.в.ст.
Мощность (кВт)
37
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
487 422 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 125-100-210
Центробежный насос для горячих масел ZY Technology LQRYN 125-100-210
Страна производства:Китай
Макс. расход (м³/час)
252
Макс. давление (м.в.ст.)
54
Рабочая точка
220 м³/час при 44 м.в.ст.
Мощность (кВт)
37
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
125
539 370 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 125-100-260
Центробежный насос для горячих масел ZY Technology LQRYN 125-100-260
Страна производства:Китай
Макс. расход (м³/час)
270
Макс. давление (м.в.ст.)
78
Рабочая точка
220 м³/час при 70 м.в.ст.
Мощность (кВт)
55
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
125
680 394 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 150-125-260
Центробежный насос для горячих масел ZY Technology LQRYN 150-125-260
Страна производства:Китай
Макс. расход (м³/час)
445
Макс. давление (м.в.ст.)
85
Рабочая точка
400 м³/час при 65 м.в.ст.
Мощность (кВт)
90
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
150
925 782 ₽

Описание модели LQRYN 50-32-190

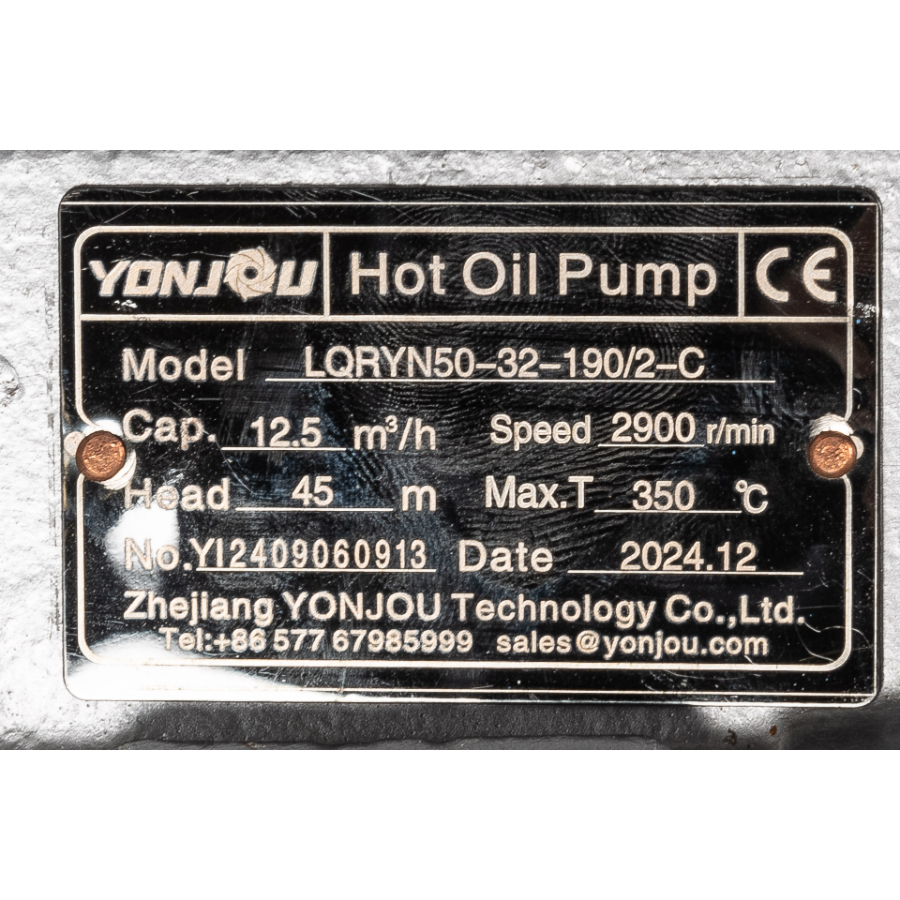

Центробежный насос LQRYN 50-32-190 китайской фирмы YonJou (ZY Technology) специально спроектирован для перекачивания горячего масла температурой до +350 °C (кратковременно до +370 °C). Он может перекачивать горячую жидкость без необходимости подвода дополнительного охлаждения благодаря использованию дополнительного набивного графитового уплотнения и камеры отвода тепла для защиты механического уплотнения от перегрева.

Максимальная производительность 14,3 м3/час (238,3 л/мин), максимальный напор - 47,5 м.в.ст.
Рабочая точка насоса 12,5 м3/час при 45 метрах. Входной патрубок 50 мм, выходной патрубок 32 мм.

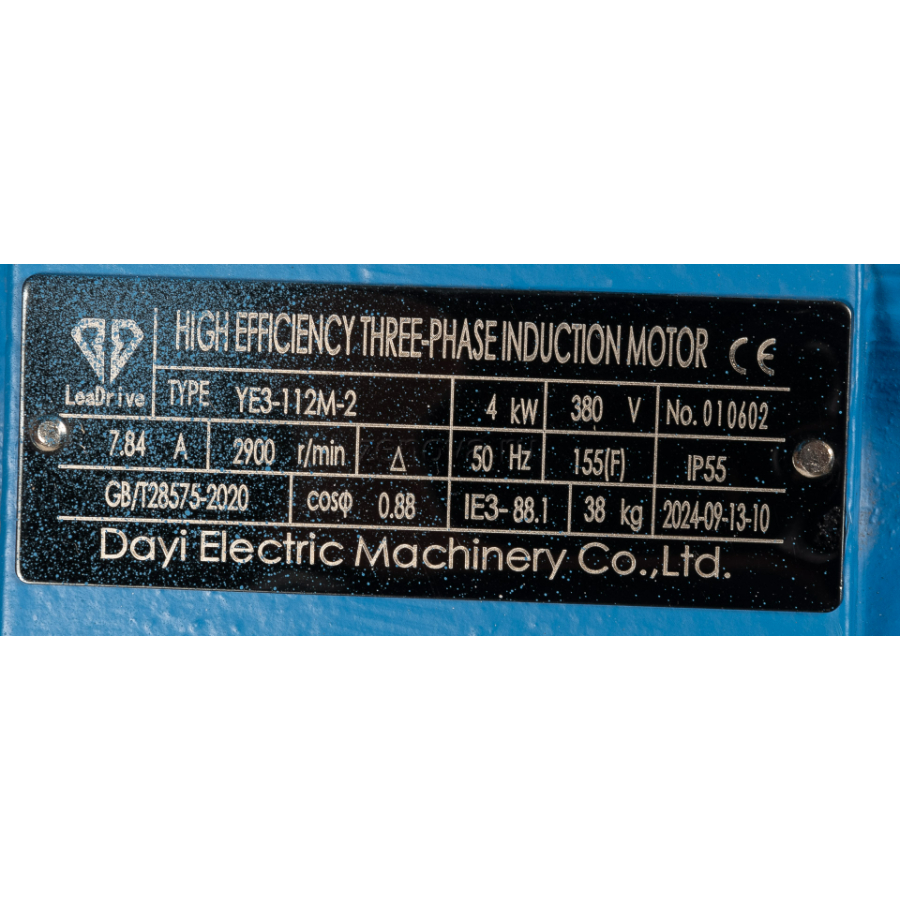

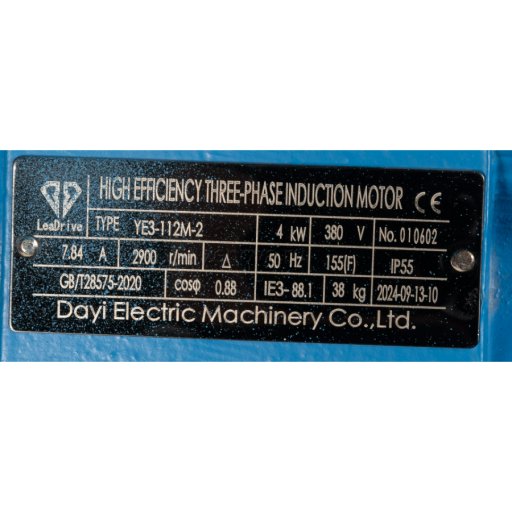

Насос оснащен трехфазным электродвигателем мощностью 4 кВт на 2900 оборотов в минуту.

Конструкция

  • На выходе из рабочей камеры стоит дополнительное уплотнение с пропиткой из графита/PTFE. Оно устойчиво к высокой температуре и позволяет резко уменьшить циркуляцию раскаленного масла в промежуточной камере насоса (в радиаторе), это позволяет защитить манжету от воздействия высокой температуры. А еще это позволяет добиться минимальных утечек масла.
  • В задней части радиатора расположена манжета. Промежуточная камера имеет дополнительное оребрение для ускорения отвода тепла.
  • Наличие промежуточной камеры охлаждения вынуждает использовать удлиненный вал насоса. В насосе 2 подшипника: один находится ближе к рабочей камере, а другой ближе к двигателю, оба в радиаторе.

Условия эксплуатации

  • Температура окружающей среды (желательно) не должна превышать +35 °C. Хотя производитель указывает возможность эксплуатации до температуры в +50 °C.
  • Температура перекачиваемой жидкости – до 350°С (кратковременно до +370 °C).
  • Вес трубопроводов не должен приходиться на насос. Если к насосу подключаются длинные и тяжелые трубопроводы, предусмотрите для них необходимые опоры и подвесы.
  • Если вы используете на входе в насос давление выше 1 атм., то будьте готовы к тому, что уплотнение будет протекать и возникнет необходимость менять его чаще.
  • Максимальная вязкость от 1 до 150 сСт.
  • Насос должен устанавливаться на жесткую сплошную поверхность (например, на железобетонную плиту). Установка насоса на металлические фермы не желательна, так как при повышении температуры жесткость металла падает. При установке насоса на металлическое основание или на недостаточно ровную поверхность придется мириться с небольшими утечками масла.
  • В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.

Материалы конструкции

Насосы серии LQRYN сделаны из следующих материалов:

  • Корпус и рабочее колесо сделаны из чугуна.
  • Вал насоса из специального высокотемпературного сплава нержавеющей стали, устойчивой к высоким температурам.
  • Сальниковая набивка из графита/PTFE.
  • Армированная манжета в металлической обойме.

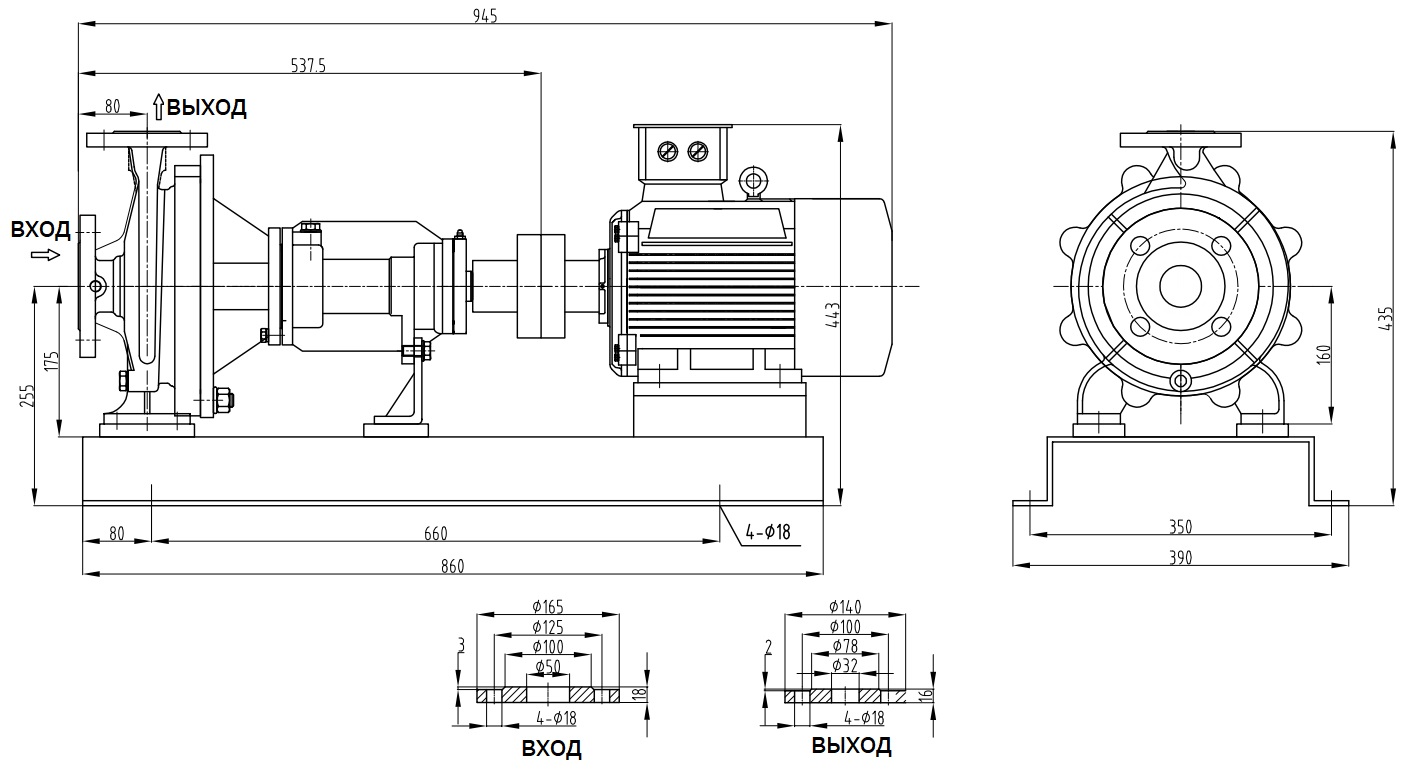

Габаритный чертеж модели LQRYN 50-32-190

Габаритный чертеж модели LQRYN 50-32-190
Created with Highcharts 7.0.2Давление, м.в.ст.Кривые производительностиИсточник: https://zenova.ruДавление234567891011121314434445464748Highcharts.com
