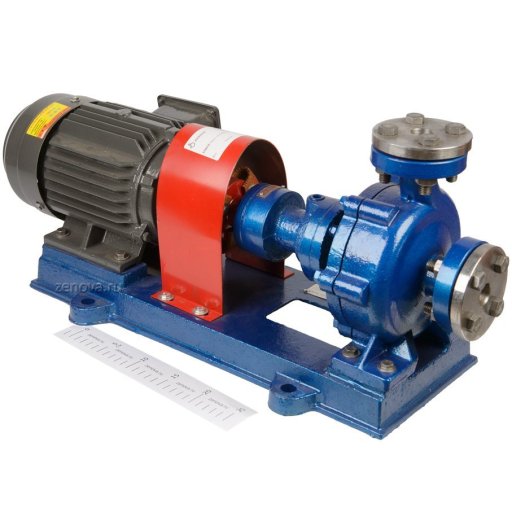

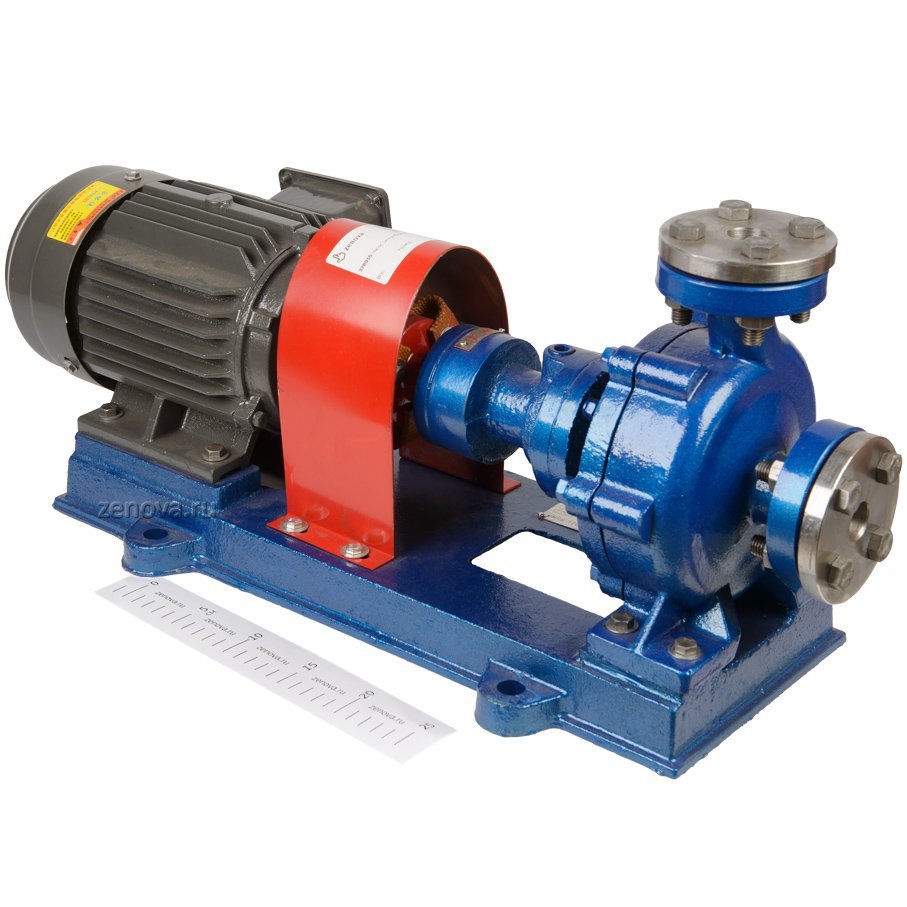

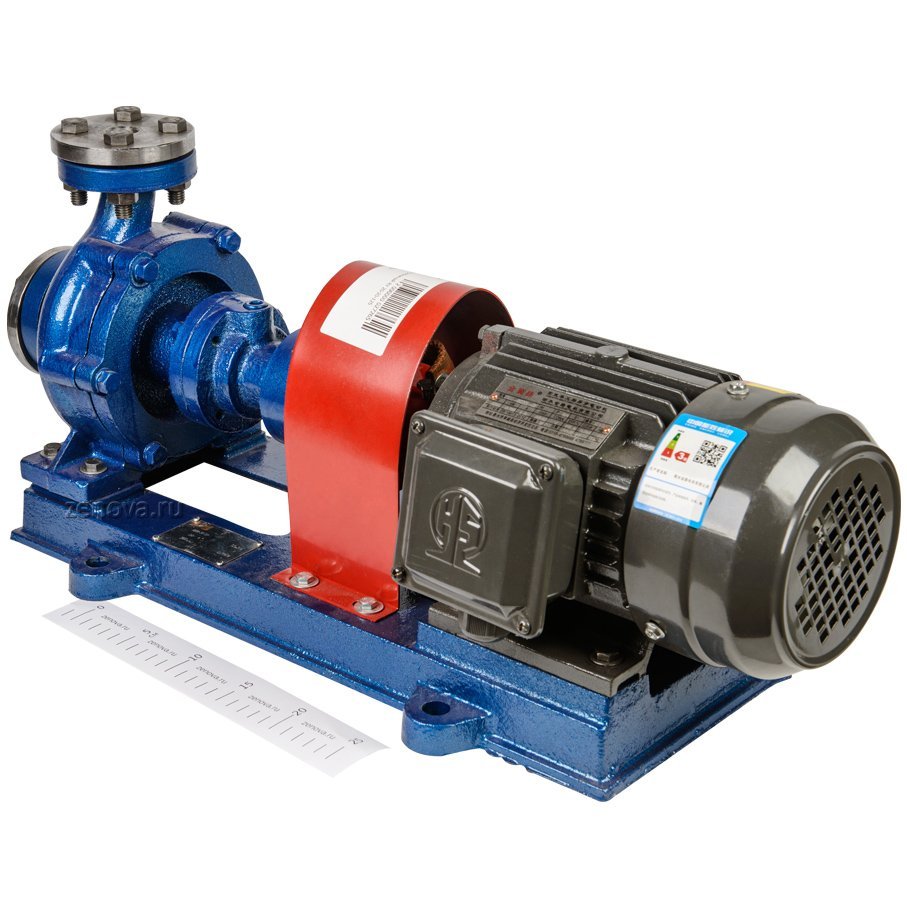

Центробежный насос для горячих масел ZY Technology RY 20-20-125

Центробежный насос для горячих масел ZY Technology RY 20-20-125
Центробежный насос для горячих масел ZY Technology RY 20-20-125
i
Страна производства:
Китай
Рабочая точка
1.5 м³/час при 20 м.в.ст.
Мощность (кВт)
0.75
Обороты в минуту
2900
Напряжение (В)
380
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
20
Выходной патрубок (мм)
20
ДхШхВ (см)
61х22х24
28 375 ₽
454 $

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию ZY Technology в России.

Центробежный насос для горячих масел ZY Technology RY 20-20-125 – характеристики

Рабочая точка
1.5 м³/час при 20 м.в.ст.
Мощность (кВт)
0.75
Обороты в минуту
2900
Напряжение (В)
380
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
20
Выходной патрубок (мм)
20
ДхШхВ (см)
61х22х24

Высокотемпературный центробежный насос RY 20-20-125 служит для перекачивания масляного теплоносителя (термомасла) с температурой до +350 °C. Специальная конструкция насоса не требует вспомогательного охлаждения, насос работает с горячим маслом благодаря использованию дополнительного набивного графитового уплотнения и камеры отвода тепла для защиты механического уплотнения от перегрева.

Производительность насоса в рабочей точке 1,5 м3/ч при напоре 20 метров.
Входной патрубок 20 мм – осевое всасывание.
Выходной патрубок 20 мм – по центру вертикально вверх.

Характеристики двигателя:
Мощность 0,75 кВт, количество оборотов 2900 об/мин (2 пары полюсов), 3Ф ~, напряжение 380 В, частота 50 Гц.
Степень защиты IP54, класс изоляции "F"

Габаритный чертеж насоса ZY Technology RY 20-20-125

Габаритный чертеж насоса ZY Technology RY 20-20-125

Загружаем другие товары из серии…

Центробежные насосы для горячих масел ZY Technology RY - справочная информация

Центробежные насосы ZY Technology RY с естественным воздушным охлаждением применяются для перекачки и циркуляции масел с температурой до +350 °C. Насосы создают напор до 8 бар и обеспечивают расход от 1,5 до 100 м3/час, подходят для работы с другими горячими теплоносителями без твердых частиц. В основе насосов лежит одноступенчатая консольная конструкция – насос и приводной двигатель смонтированы на одном основании и соединены с помощью упругой муфты. Корпусные детали насосов изготовлены из ковкого чугуна, тепло откачиваемого продукта блокируется специальной камерой «теплового барьера», расположенной между рабочей камерой и задней стенкой насоса.

Особенности линейки RY

Насосы созданы для применения в отраслях топливно-энергетического комплекса (ТЭК), нефтяной, химической, целлюлозно-бумажной, деревообрабатывающей и другой промышленности. Они работают при высоких температурах благодаря следующим конструктивным особенностям:

  • На выходе из рабочей камеры стоит дополнительное уплотнение с пропиткой из графита/PTFE. Оно устойчиво к высокой температуре и позволяет резко уменьшить циркуляцию раскаленного масла в промежуточной камере насоса, чтобы защитить механическое уплотнение от воздействия высокой температуры.
  • В насосе предусмотрена промежуточная камера охлаждения между рабочей камерой насоса и задней стенкой насоса, на которой устанавливается механическое уплотнение. Промежуточная камера имеет дополнительное оребрение для ускорения отвода тепла.
  • Наличие промежуточной камеры охлаждения вынуждает использовать удлиненный вал насоса. Для надежной поддержки вала в насосе используется сдвоенный подшипник. Один со стороны насосной части (подлежит периодической смазке через внешнее отверстие), а другой со стороны двигателя (в нем заложена густая заводская смазка на весь срок его службы).

Благодаря таким решениям при перекачивании горячего масла +350 °C температура механического уплотнения не превышает +100 °C.

Расшифровка обозначения насосов RY

Для примера расшифруем маркировку насоса RY 20-20-125
RY – Насос для горячего масла
20 – Входной патрубок (мм)
20 – Выходной патрубок (мм)
125 – Номинальный диаметр рабочего колеса (мм)

Электродвигатель

Все насосы оборудованы стандартными трехфазными двигателями:
– количество оборотов 2900 об/мин (2 пары полюсов), напряжение 380 В, частота 50 Гц.
– мощность двигателей 0,75 кВт ~ 37 кВт (в зависимости от модели)
– степень защиты IP54, класс изоляции "F"
Для работы во взрывоопасных зонах стоит рассмотреть насосы RY во взрывозащищенном исполнении.

Условия эксплуатации

Температура окружающей среды до +35 °C .
Температура перекачиваемой жидкости -20 °C ~ 350 °C
Номинальный диаметр трубопроводов должен соответствовать диаметру патрубков насоса.

Материалы конструкции

Насосы серии RY сделаны из следующих материалов:
Корпус и рабочее колесо из чугуна.
Вал насоса из специального высокотемпературного сплава нержавеющей стали, устойчивой к высоким температурам.
Сальниковая набивка из графита/PTFE.
Механическое уплотнение из карбида кремния (SiC) с уплотнительными кольцами из FPM (Viton).
