Центробежный насос для горячих масел ZY Technology RY 40-25-200

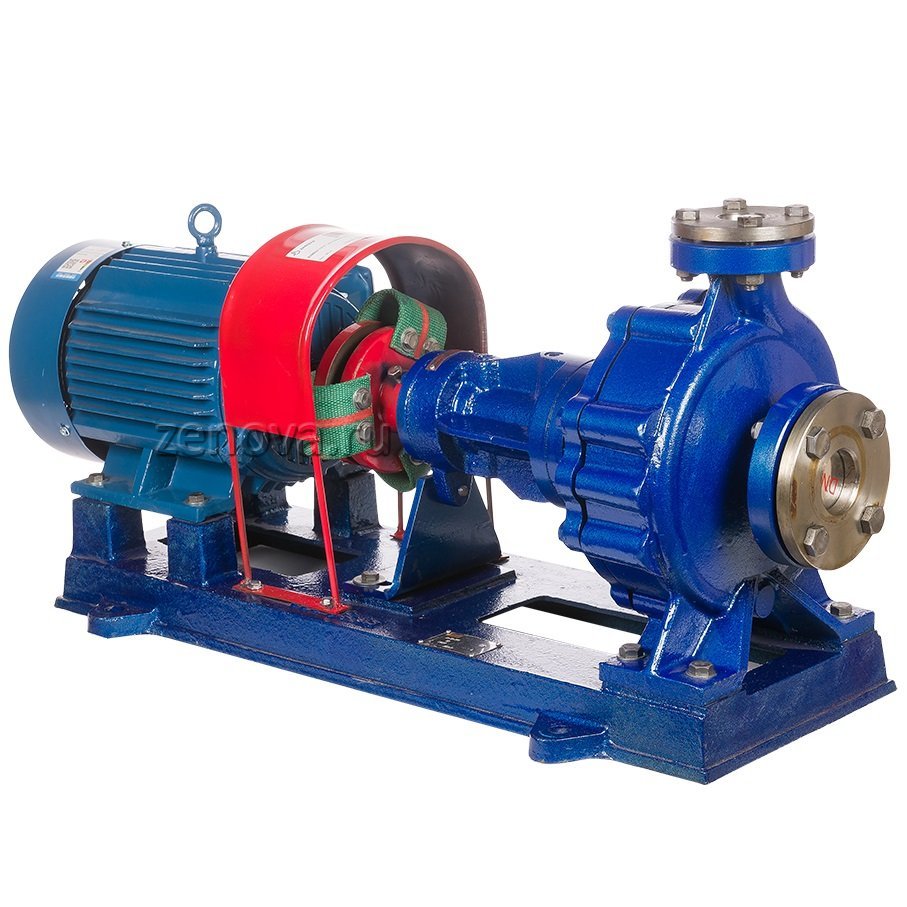

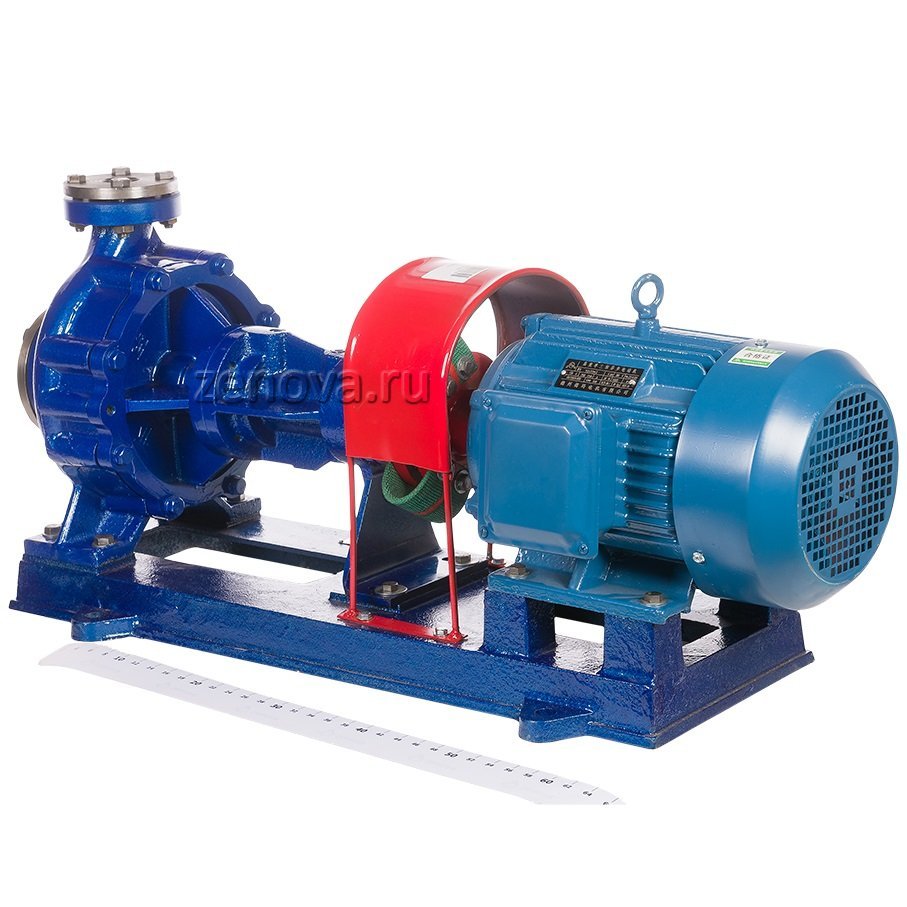

Внешний вид центробежного насоса для горячих масел ZY Technology RY 40-25-200
Внешний вид центробежного насоса для горячих масел ZY Technology RY 40-25-200
Как выставить соосность без специального оборудования
3D-фото Центробежный насос для горячих масел ZY Technology RY 40-25-200
3D

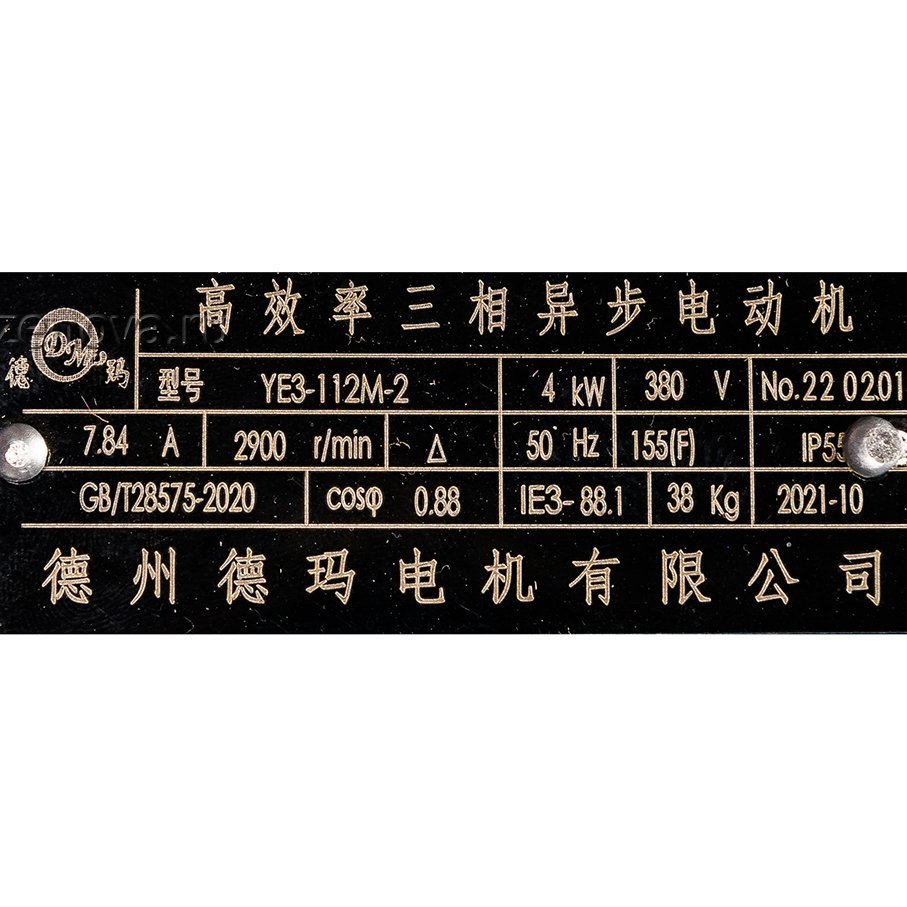

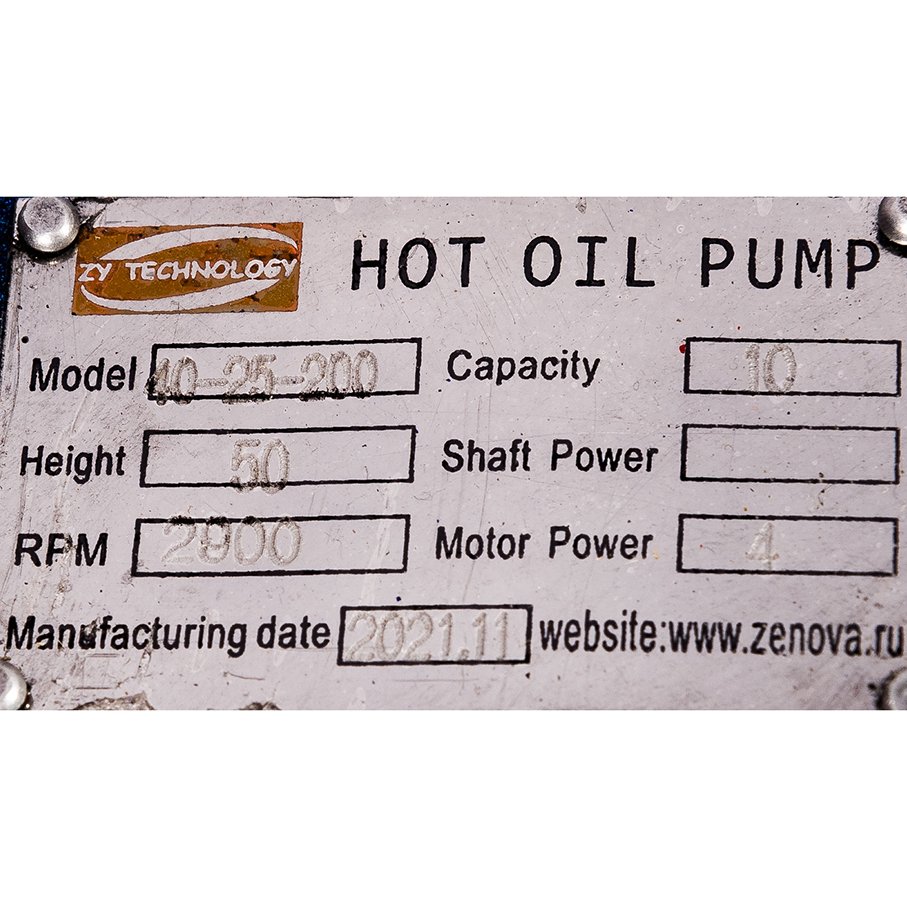

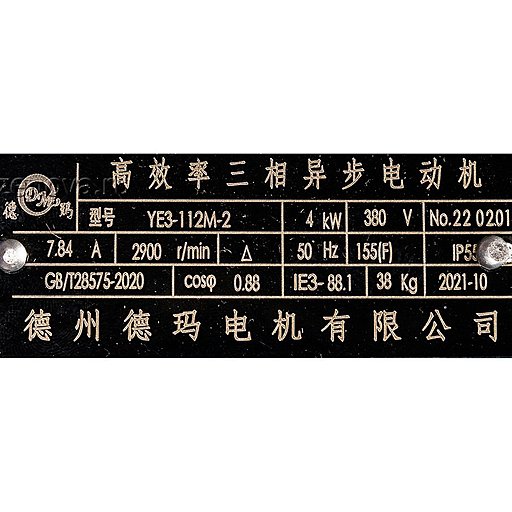

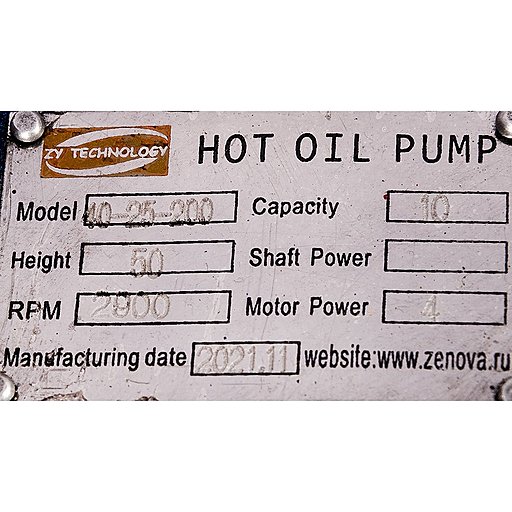

Шильдик центробежного насоса для горячих масел ZY Technology RY 40-25-200
Шильдик центробежного насоса для горячих масел ZY Technology RY 40-25-200
Как правильно заливать масло в насосы WRY
Центробежный насос для горячих масел ZY Technology RY 40-25-200
Центробежный насос для горячих масел ZY Technology RY 40-25-200

Как выставить соосность без специального оборудования

Центробежный насос для горячих масел ZY Technology RY 40-25-200
Центробежный насос для горячих масел ZY Technology RY 40-25-200

Как правильно заливать масло в насосы WRY

i
Страна производства:
Китай
Код товара
378032
Макс. расход
12
Макс. давление (м.в.ст.)
55
Рабочая точка:
10 м³/час при 50 м.в.ст.
Мощность (кВт)
4
Обороты в минуту
2900
Напряжение (В)
380
Двигатель
Общепромышленный
Макс. темп. жидкости (°C)
350
Макс. вязкость (сСт)
150
Входной патрубок (мм)
40
Выходной патрубок (мм)
25
ДхШхВ (см)
75x30x35
Вес (кг)
98
150 308 ₽
10 736 ¥
Товар недоступен для заказа

Загружаем аксессуары…

Описание модели RY 40-25-200


Высокотемпературный центробежный насос RY 40-25-200 служит для перекачивания масляного теплоносителя (термомасла) с температурой до +350 °C. Специальная конструкция насоса не требует вспомогательного охлаждения, насос работает с горячим маслом благодаря использованию дополнительного набивного графитового уплотнения и камеры отвода тепла для защиты механического уплотнения от перегрева.

Производительность насоса в рабочей точке 10 м3/ч при напоре 50 метров.
Входной патрубок 40 мм – осевое всасывание.
Выходной патрубок 25 мм – по центру вертикально вверх.

Характеристики двигателя:
Мощность 4 кВт, количество оборотов 2900 об/мин (2 пары полюсов), 3Ф ~, напряжение 380 В, частота 50 Гц.
Степень защиты IP54, класс изоляции "F".

Конструктивные особенности линейки WRY

Для того, чтобы насосы WRY могли длительное время работать с раскаленной жидкостью, в них предусмотрены следующие особенности конструкции:

  • На выходе из рабочей камеры установлено дополнительное высокотемпературное уплотнение вала из PTFE. Оно позволяет минимизировать протечки раскаленной жидкости в промежуточную камеру насоса (радиатор).
  • Промежуточная камера позволяет эффективно отводить тепло, тем самым значительно снижается температура в зоне механического уплотнения.
  • Масло в радиаторе обеспечивает смазку динамических уплотнений и подшипников, а также охлаждает их.

Благодаря таким решениям температура в зоне механического уплотнения не превышает 100 °C.

Кроме вышеперечисленных особенностей конструкции, насосы серии WRY имеют еще 1 преимущество: корпус насоса выполнен из высокотемпературного сплава углеродистой стали. Соответственно он более прочный по сравнению с корпусом из чугуна. При высоких температурах еще и более долговечный.

Условия эксплуатации

  • Температура окружающей среды от минус 30 до +45 °C.
  • Температура перекачиваемой жидкости -20 °C ~ 350 °C.
  • Максимальная вязкость от 1 до 150 сСт.
  • Если вы используете на входе в насос давление выше 1 атм., то будьте готовы к тому, что уплотнение будет протекать и возникнет необходимость менять его чаще.
  • Вес трубопроводов не должен передаваться на насос. Если к насосу подключаются длинные и тяжелые трубопроводы, предусмотрите для них необходимые опоры и подвесы.
  • В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.

Материалы конструкции

  • Корпус - углеродистая сталь 20 (cast steel 20).
  • Рабочее колесо и вал – термозакаленная сталь Cr35.
  • Сальниковая набивка из графита/PTFE.
  • Механическое уплотнение из карбида кремния (SiC) с уплотнительными кольцами из FPM (Viton).

Комплект поставки

  • Насос;
  • Ответные фланцы.

Видео и 3D-фото

Как выставить соосность без специального оборудования

Как правильно заливать масло в насосы WRY
