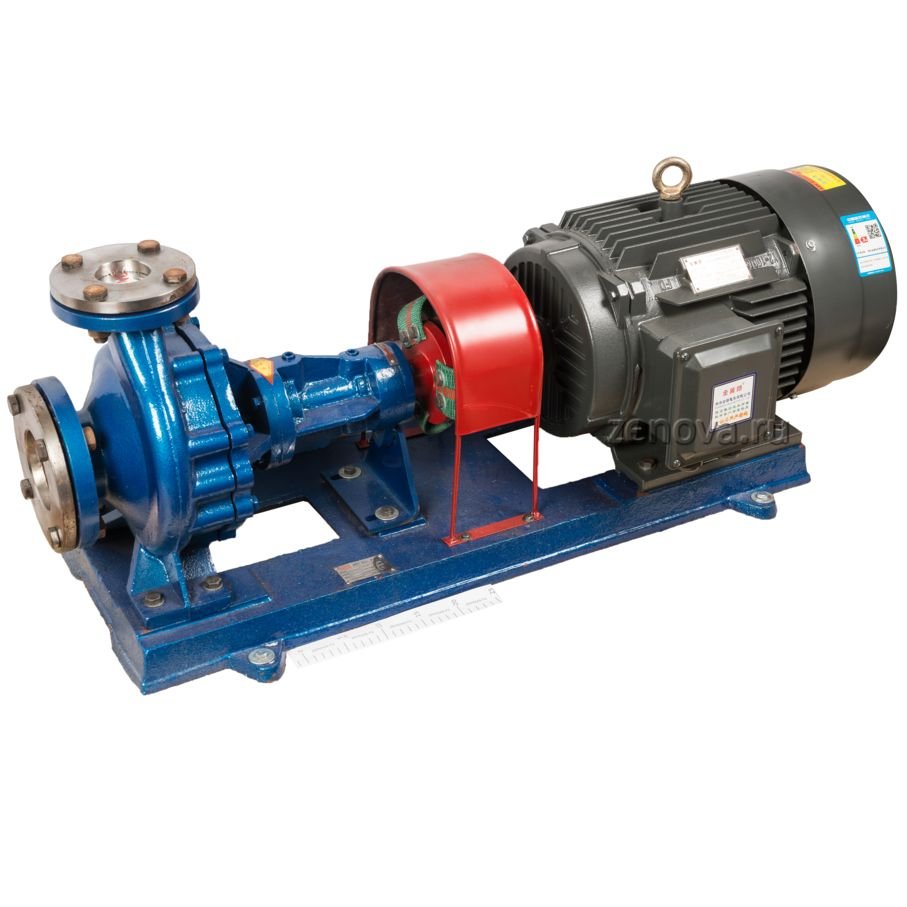

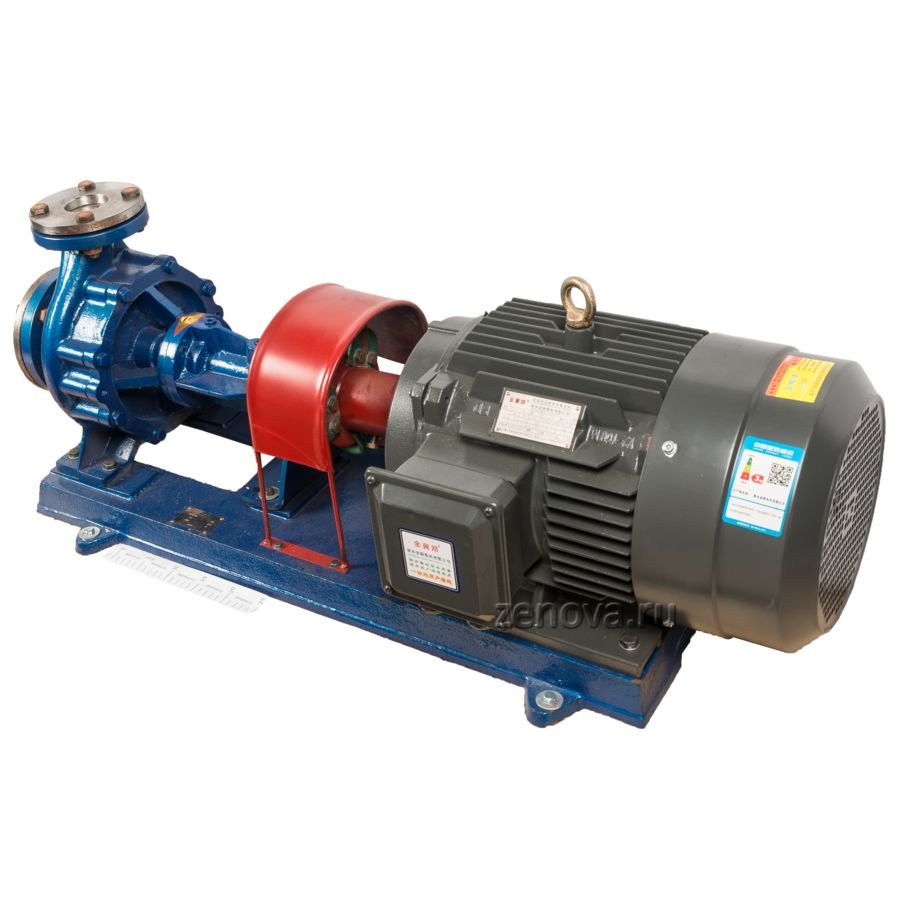

Центробежный насос для горячих масел ZY Technology RY 80-50-200

Описание модели RY 80-50-200

Высокотемпературный центробежный насос RY 80-50-200 служит для перекачивания масляного теплоносителя (термомасла) с температурой до +350 °C. Специальная конструкция насоса не требует вспомогательного охлаждения, насос работает с горячим маслом благодаря использованию дополнительного набивного графитового уплотнения и камеры отвода тепла для защиты механического уплотнения от перегрева.

Производительность насоса в рабочей точке 50 м³/ч при напоре 50 метров.
Входной патрубок 80 мм – осевое всасывание.
Выходной патрубок 50 мм – по центру вертикально вверх.

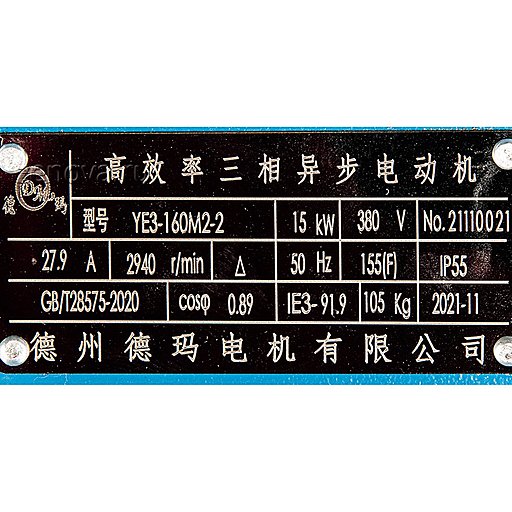

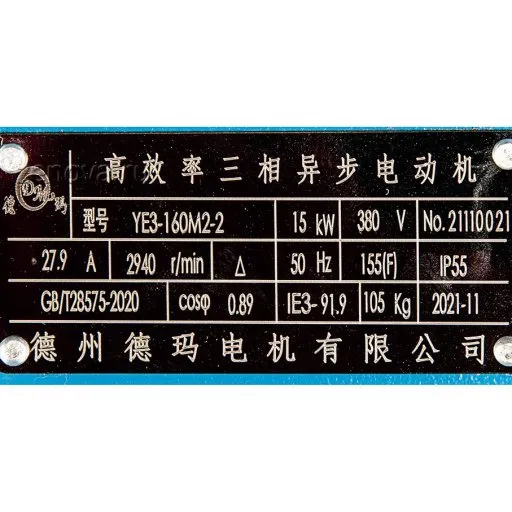

Характеристики двигателя:
Мощность 15 кВт, количество оборотов 2900 об/мин (2 пары полюсов), 3Ф ~, напряжение 380 В, частота 50 Гц.
Степень защиты IP54, класс изоляции "F"

Особенности линейки RY

Насосы созданы для применения в отраслях топливно-энергетического комплекса (ТЭК), нефтяной, химической, целлюлозно-бумажной, деревообрабатывающей и другой промышленности. Они работают при высоких температурах благодаря следующим конструктивным особенностям:

• Между рабочей камерой и радиатором расположено высокотемпературное уплотнение (уплотнительное кольцо из фторопласта). Благодаря чему горячее масло из рабочей камеры почти не попадает в радиатор.
• Радиатор достаточной длины поддерживает более низкую температуру в зоне механического уплотнения.
• Масло в радиаторе обеспечивает смазку динамических уплотнений и подшипников, а также охлаждает их.

Благодаря таким решениям при перекачивании горячего масла +350 °C температура масла в радиаторе на стороне механического уплотнения не превышает +100 °C.

Условия эксплуатации

При работе насоса необходимо соблюдать следующие условия:

• Температура окружающей среды до +35 °C .
• Температура перекачиваемой жидкости -20 °C ~ 350 °C
• Номинальный диаметр трубопроводов должен соответствовать диаметру патрубков насоса.
• Если вы используете на входе в насос давление выше 1 атм., то будьте готовы к тому, что уплотнение будет протекать и возникнет необходимость менять его чаще.
• Вес трубопроводов не должен приходиться на насос. Если к насосу подключаются длинные и тяжелые трубопроводы, предусмотрите для них необходимые опоры и подвесы.
• В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.

Материалы конструкции

Насосы серии RY сделаны из следующих материалов:
Корпус и рабочее колесо из чугуна.
Вал насоса из специального высокотемпературного сплава нержавеющей стали, устойчивой к высоким температурам.
Сальниковая набивка из графита/PTFE.
Механическое уплотнение из карбида кремния (SiC) с уплотнительными кольцами из FPM (Viton).

Комплект поставки

• Насос;
• Ответные фланцы.
