Центробежные насосы для горячих масел ZY Technology RY
От 1 до 100 м3/час
Напор до 8 бар
0,75 - 37 кВт
Темп. до + 350 °С
Цена от 28 500 ₽
Центробежные насосы ZY Technology RY с естественным воздушным охлаждением применяются для перекачки и циркуляции масел с температурой до +350 °C. Насосы создают напор до 8 бар и обеспечивают расход от 1,5 до 100 м3/час, подходят для работы с другими горячими теплоносителями без твердых частиц. Подробнее
Загружаем товары…
Центробежный насос для горячих масел ZY Technology RY 20-20-125
Рабочая точка
1.5 м³/час при 20 м.в.ст.
Мощность (кВт)
0.75
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
20
Рабочая точка 1.5 м³/час при 20 м.в.ст.. Мощность 0.75 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 20 мм.
28 500 ₽
454 $
Центробежный насос для горячих масел ZY Technology RY 32-32-160
Рабочая точка
6 м³/час при 28 м.в.ст.
Мощность (кВт)
1.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
32
Рабочая точка 6 м³/час при 28 м.в.ст.. Мощность 1.5 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 32 мм.
37 560 ₽
598 $
Центробежный насос для горячих масел ZY Technology RY 40-25-160
Рабочая точка
10 м³/час при 28 м.в.ст.
Мощность (кВт)
2.2
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
40
Рабочая точка 10 м³/час при 28 м.в.ст.. Мощность 2.2 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 40 мм.
38 176 ₽
608 $

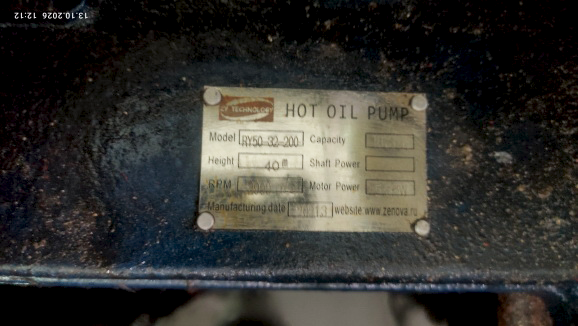

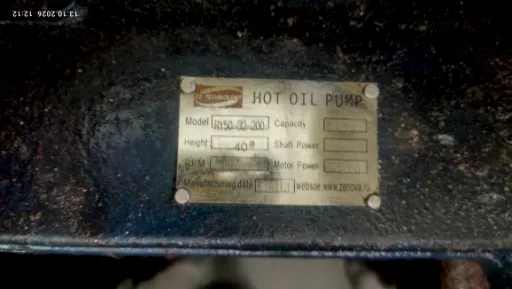

Центробежный насос для горячих масел ZY Technology RY 50-32-200
Макс. расход (м³/час)
Макс. давление (м.в.ст.)
Рабочая точка
18 м³/час при 50 м.в.ст.
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
Макс. расход м³/час. Макс. давление м.в.ст.. Рабочая точка 18 м³/час при 50 м.в.ст.. Мощность 5.5 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 50 мм.
65 972 ₽
1 050 $
Центробежный насос для горячих масел ZY Technology RY 50-32-250
Рабочая точка
12.5 м³/час при 80 м.в.ст.
Мощность (кВт)
11
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
Рабочая точка 12.5 м³/час при 80 м.в.ст.. Мощность 11 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 50 мм.
105 555 ₽
1 680 $

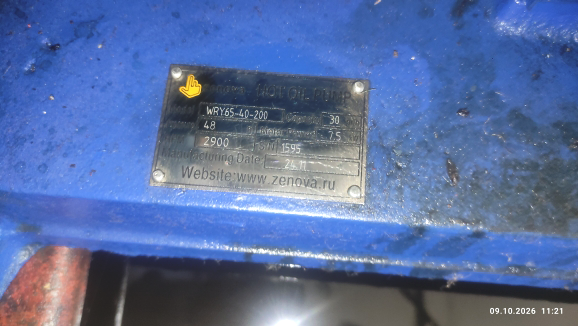

Центробежный насос для горячих масел ZY Technology RY 65-40-200
Рабочая точка
30 м³/час при 48 м.в.ст.
Мощность (кВт)
7.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
65
Рабочая точка 30 м³/час при 48 м.в.ст.. Мощность 7.5 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 65 мм.
67 467 ₽
1 074 $
Центробежный насос для горячих масел ZY Technology RY 65-40-250
Рабочая точка
25 м³/час при 80 м.в.ст.
Мощность (кВт)
15
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
65
Рабочая точка 25 м³/час при 80 м.в.ст.. Мощность 15 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 65 мм.
111 448 ₽
1 774 $
Центробежный насос для горячих масел ZY Technology RY 80-50-200
Рабочая точка
50 м³/час при 50 м.в.ст.
Мощность (кВт)
15
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
80
Рабочая точка 50 м³/час при 50 м.в.ст.. Мощность 15 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 80 мм.
90 953 ₽
1 448 $
Центробежный насос для горячих масел ZY Technology RY 100-65-200B
Рабочая точка
87 м³/час при 38 м.в.ст.
Мощность (кВт)
15
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
Рабочая точка 87 м³/час при 38 м.в.ст.. Мощность 15 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 100 мм.
105 555 ₽
1 680 $
Центробежный насос для горячих масел ZY Technology RY 100-65-250
Рабочая точка
100 м³/час при 80 м.в.ст.
Мощность (кВт)
37
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
Рабочая точка 100 м³/час при 80 м.в.ст.. Мощность 37 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 100 мм.
181 818 ₽
2 894 $
Центробежные насосы для горячих масел ZY Technology RY - справочная информация
Центробежные насосы ZY Technology RY с естественным воздушным охлаждением применяются для перекачки и циркуляции масел с температурой до +350 °C. Насосы создают напор до 8 бар и обеспечивают расход от 1,5 до 100 м3/час, подходят для работы с другими горячими теплоносителями без твердых частиц. В основе насосов лежит одноступенчатая консольная конструкция – насос и приводной двигатель смонтированы на одном основании и соединены с помощью упругой муфты. Корпусные детали насосов изготовлены из ковкого чугуна, тепло откачиваемого продукта блокируется специальной камерой «теплового барьера», расположенной между рабочей камерой и задней стенкой насоса.
Особенности линейки RY
Насосы созданы для применения в отраслях топливно-энергетического комплекса (ТЭК), нефтяной, химической, целлюлозно-бумажной, деревообрабатывающей и другой промышленности. Они работают при высоких температурах благодаря следующим конструктивным особенностям:
- На выходе из рабочей камеры стоит дополнительное уплотнение с пропиткой из графита/PTFE. Оно устойчиво к высокой температуре и позволяет резко уменьшить циркуляцию раскаленного масла в промежуточной камере насоса, чтобы защитить механическое уплотнение от воздействия высокой температуры.
- В насосе предусмотрена промежуточная камера охлаждения между рабочей камерой насоса и задней стенкой насоса, на которой устанавливается механическое уплотнение. Промежуточная камера имеет дополнительное оребрение для ускорения отвода тепла.
- Наличие промежуточной камеры охлаждения вынуждает использовать удлиненный вал насоса. Для надежной поддержки вала в насосе используется сдвоенный подшипник. Один со стороны насосной части (подлежит периодической смазке через внешнее отверстие), а другой со стороны двигателя (в нем заложена густая заводская смазка на весь срок его службы).
Благодаря таким решениям при перекачивании горячего масла +350 °C температура механического уплотнения не превышает +100 °C.
Расшифровка обозначения насосов RY
Для примера расшифруем маркировку насоса RY 20-20-125
RY – Насос для горячего масла
20 – Входной патрубок (мм)
20 – Выходной патрубок (мм)
125 – Номинальный диаметр рабочего колеса (мм)
Электродвигатель
Все насосы оборудованы стандартными трехфазными двигателями:
– количество оборотов 2900 об/мин (2 пары полюсов), напряжение 380 В, частота 50 Гц.
– мощность двигателей 0,75 кВт ~ 37 кВт (в зависимости от модели)
– степень защиты IP54, класс изоляции "F"
Для работы во взрывоопасных зонах стоит рассмотреть насосы RY во взрывозащищенном исполнении.
Условия эксплуатации
Температура окружающей среды до +35 °C .
Температура перекачиваемой жидкости -20 °C ~ 350 °C
Номинальный диаметр трубопроводов должен соответствовать диаметру патрубков насоса.
Материалы конструкции
Насосы серии RY сделаны из следующих материалов:
Корпус и рабочее колесо из чугуна.
Вал насоса из специального высокотемпературного сплава нержавеющей стали, устойчивой к высоким температурам.
Сальниковая набивка из графита/PTFE.
Механическое уплотнение из карбида кремния (SiC) с уплотнительными кольцами из FPM (Viton).
