Кавитация в насосах

19.05.2022

Если вы работаете с водокольцевыми или центробежными насосами для перекачивания воды, то возможно хоть раз слышали звук, похожий на пение закипающего чайника. Почему насос издает этот звук, чем он чреват и как от него избавиться – разбираемся.

Вода имеет свойство кипеть. В обычных условиях вода кипит при 100°С, но при понижении давления снижается и точка кипения. К примеру, водокольцевые насосы SKA-A создают вакуум до 33 мбар, а при таком давлении вода закипит уже при 25°С.

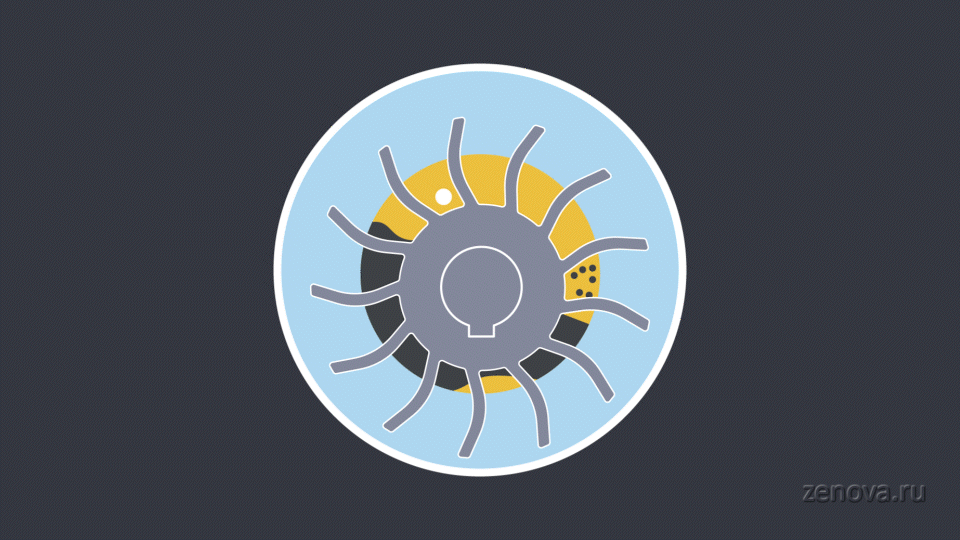

Вода кипит, и в ней образуются пузырьки воздуха. Эти пузырьки начинают стремительно схлопываться, что приводит к повреждению частей насоса. Такой процесс называют кавитацией.

Из-за чего этот процесс возникает? Причин может быть несколько:

  • насос установлен слишком высоко от поверхности перекачиваемой жидкости;
  • у всасывающего и нагнетательного трубопровода очень маленький диаметр и большая длина. Соответственно, повышается гидравлическое сопротивление;
  • температура подаваемой жидкости слишком высока;
  • нарушена герметичность соединений всасывающего и нагнетательного трубопровода, из-за чего в систему постоянно подсасывается воздух.

Если насос будет работать в таком режиме пару минут – ничего страшного не случится. Но при длительном использовании агрегата в условиях кавитации случается следующее:

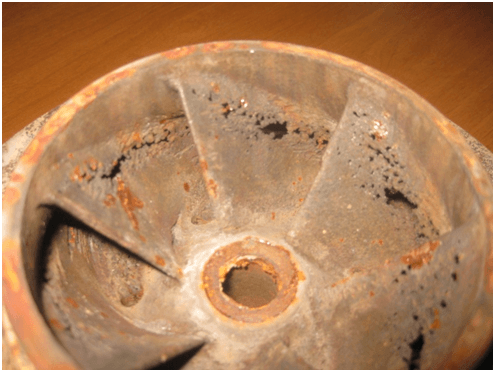

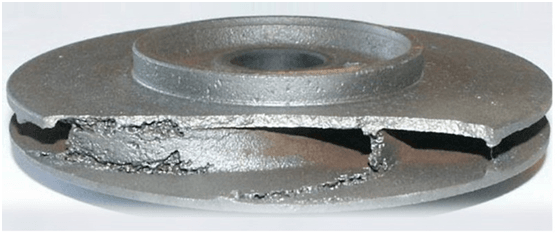

  • возникает эрозия. В первую очередь повреждается рабочее колесо, т.к. на задней поверхности лопастей самое низкое давление в воде. Кусочками, отколовшимися от рабочего колеса, могут повредиться рабочая камера, уплотнения и другие части насоса;
  • резкие перепады давления и гидравлические удары;
  • шум при работе насоса;
  • как следствие всего вышеперечисленного – сбои в функционировании оборудования, снижение производительности. Насос не прослужит срок, установленный производителем.

Обнаружить кавитацию в любом насосе можно по звуку закипающего чайника.


Также, у водокольцевых моделей вы заметите ее по резким скачкам создаваемого вакуума.

Самый главный вопрос – как не допустить кавитацию или избавиться от нее? Необходимо отталкиваться от причин, по которым она могла возникнуть:

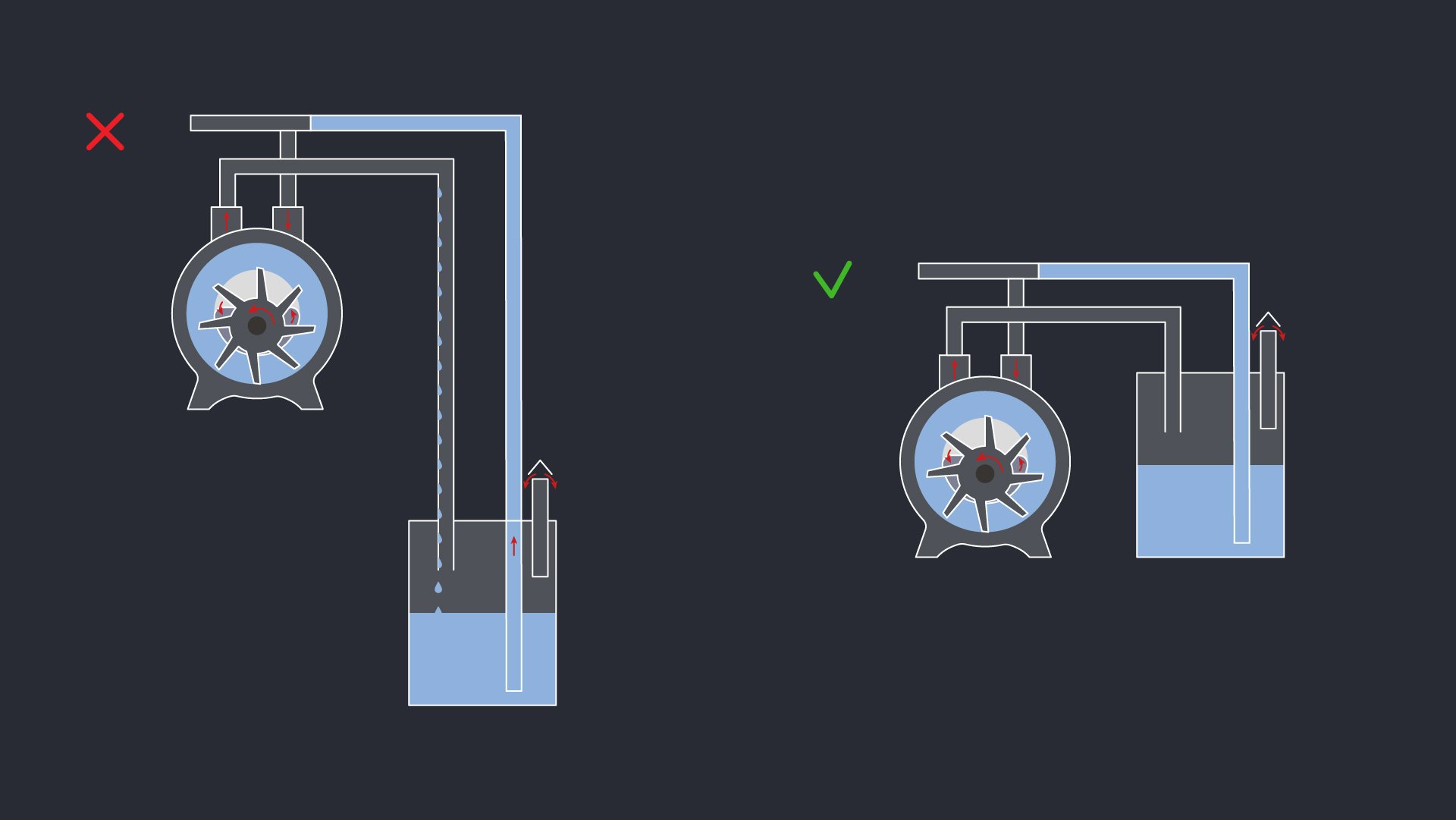

  • насос установлен слишком высоко по отношению к жидкости? Опустите насос или поднимите емкость с жидкостью на более высокий уровень. В инструкции по эксплуатации бывает указан требуемый запас кавитации -  Δhдоп или NPSHr (м.вод.ст.). К сожалению, не во всех инструкциях есть такая величина, но всегда можно вычислить требуемую высоту опытным путем;

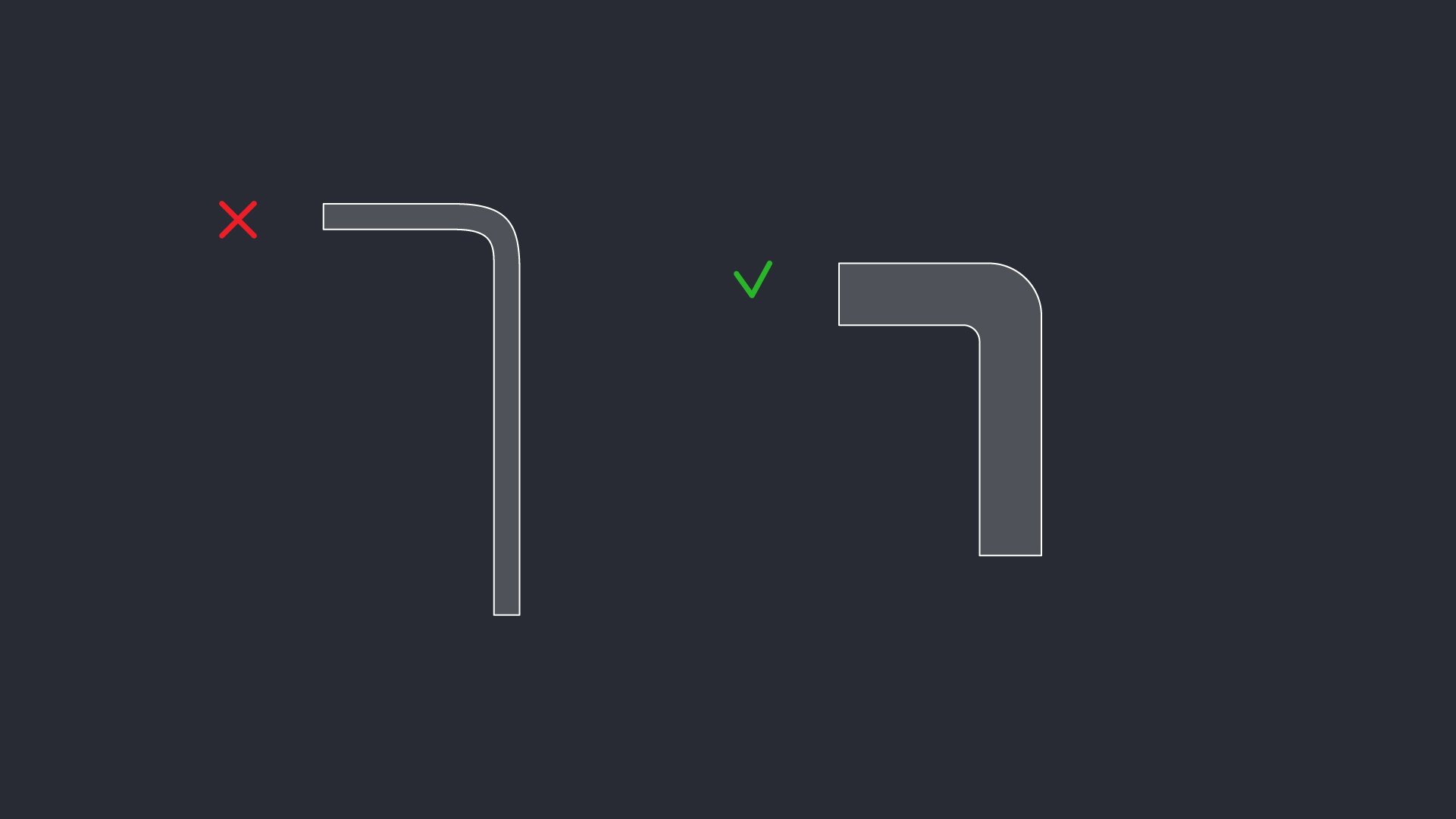

  • сделайте трубопроводы короче и шире;

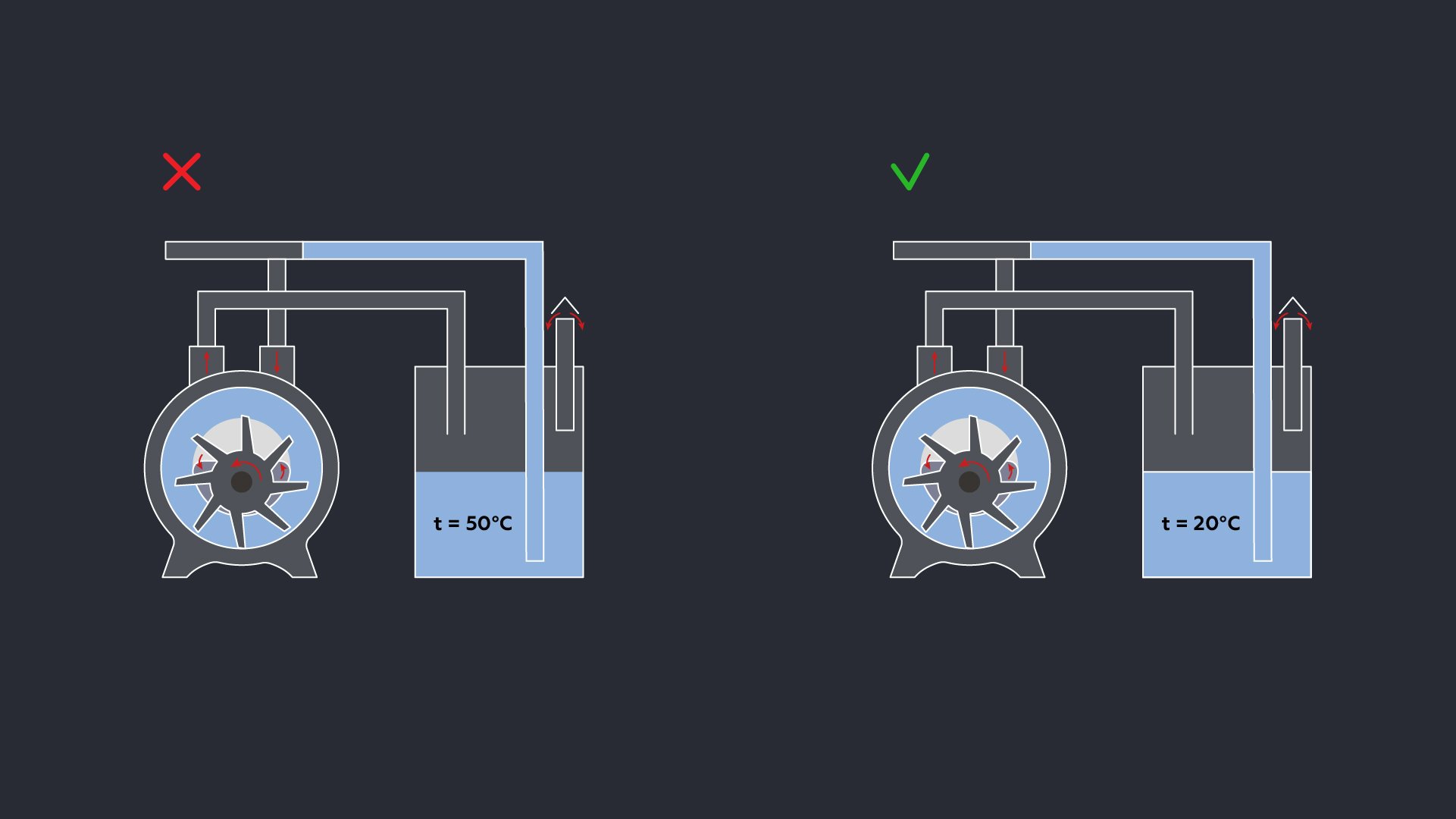

  • понизьте температуру сервисной жидкости;

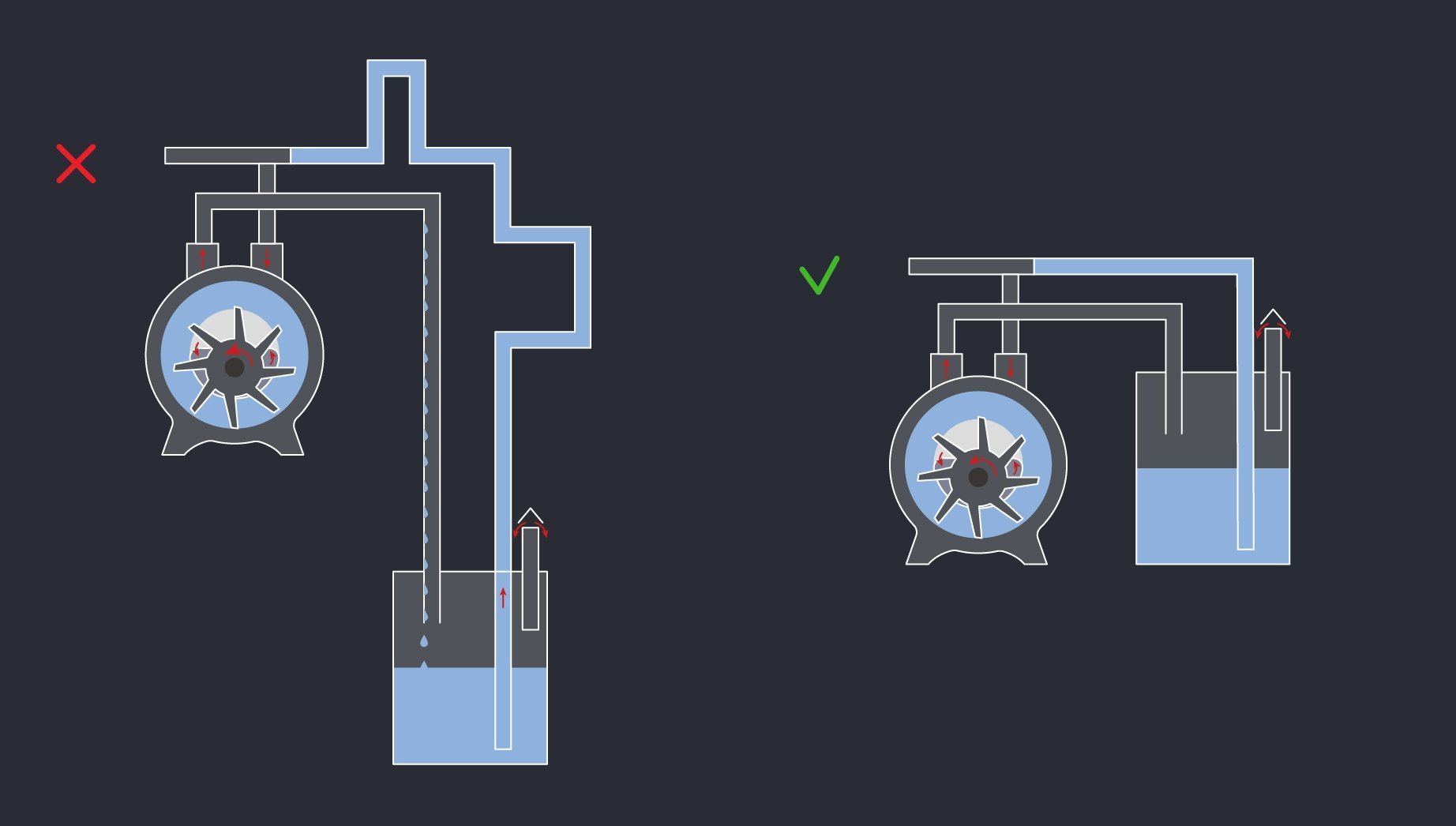

  • по возможности, уменьшите количество изгибов трубопроводов и число соединений, клапанов, фильтров. Либо проверьте их герметичность;

  • можно снизить частоту вращения вала, если допустимо уменьшение напора и производительности насоса;
  • используйте чистую воду, т.к. грязная вода быстрее закипает.

    Надеемся, что наша статья помогла вам разобраться, что за зверь такой кавитация и как насосу от нее не пострадать.
