Я проснулся от того, что котёл гудел, как самолёт на взлёте, а из-под насоса на чердаке капала вода. К утру насос заклинило. Вскрытие показало: рабочее колесо изъедено кавитацией, подшипники перегрелись, а от уплотнения остались одни ошмётки.
Я делал отопление в двухэтажном доме. Подвала не было. В котельной места мало. И я решил: «Поставлю насос на чердаке — там он никому не помешает». Логично же? Насос гонит воду по кругу, какая разница, где он стоит?
Оказалось, разница есть. И сегодня я расскажу тебе, почему чердак — худшее место для насоса, почему жидкость в батареях выравнивается по одному уровню, а воздух заполняет весь объём, и почему насос в замкнутой системе не должен поднимать воду. А заодно разберёмся, почему давление на шильдике насоса никогда не совпадает с показаниями манометра.
Почему жидкость выравнивается, а газ — нет

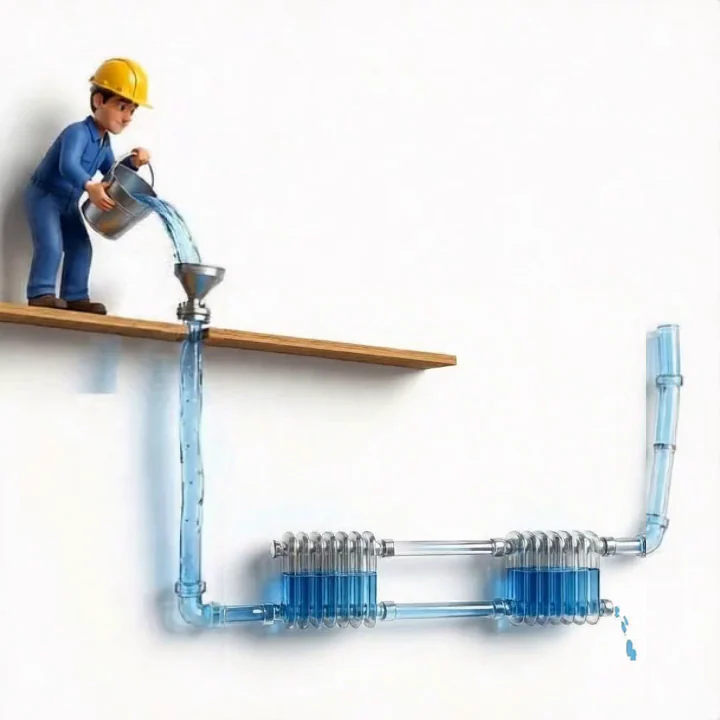

Когда я заливал воду в систему, я обратил внимание на то, как по разному ведут себя газ и жидкость. Батареи на первом этаже заполнялись синхронно, хотя и находились на расстоянии в 15 метров друг от друга. Вода в трубах не образовывала ничего похожего на «горку», хотя я находился всего в шести метрах над котлом. Батареи на втором этаже начали заполняться строго после того, как заполнился весь первый этаж А когда в системе был воздух, он был везде: и внизу, и вверху, и в дальних радиаторах. Причём равномерно.
Почему так?
Особенности поведения жидкости. Молекулы воды притягиваются друг к другу. Не так сильно, как в твёрдом теле, но достаточно, чтобы держаться вместе. Они не разлетаются, а образуют свободную поверхность — границу между водой и воздухом. Сила тяжести тянет каждую молекулу вниз, но соседние не дают ей упасть отдельно. В результате вода в сообщающихся сосудах устанавливается на одном уровне. Если в одном колене уровень выше — давление на дне этого колена больше, и вода перетекает в другое колено, пока давление не выровняется.
Газ. Молекулы газа слабо притягиваются друг к другу. Расстояние между ними большое, тепловое движение разбрасывает их во все стороны. Газ не образует свободной поверхности — он заполняет весь доступный объём. Если газа мало, он всё равно распределится по всему сосуду, просто плотность будет меньше. Воздух в системе был везде, потому что он не «стекает» вниз, как вода. Он занимает весь объём, который ему доступен.
Ключевая разница: жидкость «хочет» занять минимальный объём и выровняться под действием гравитации. Газ «хочет» занять максимальный объём и равномерно распределиться.
Разные показания на манометрах
У меня в доме стоят три манометра: один у котла (внизу, в котельной, у пола), второй на первом этаже, ближе к потолку, третий на чердаке. И вот что я заметил: до залива воды показания всех манометров были примерно равными. А вот после — стали расходиться довольно сильно:
- Манометр у котла: 1,5 бар.
- Манометр на первом этаже: 1,2 бар.
- Манометр на чердаке: 0,9 бар.
Разница между этажами — около 0,3 бар на 3 метра. Почему? Оказывается, все дело в плотности. Плотность воздуха довольно мала, и разница в высоте незаметна для механического манометра. А вот плотность воды — 1000 кг/м³. Столб воды высотой 3 метра создаёт давление около 0,3 бар. А это уже существенно для бытового насоса.
Вывод: как только в системе появляется вода, давление начинает зависеть от высоты, на которой мы его измеряем. а как же тогда подбирать насос по давлению?
Подбор насоса: на какое давление ориентироваться?
Я смотрел на свои манометры: внизу 1,5 бар, наверху 0,9 бар. И думал: «Под какое давление из имеющихся подбирать насос? Под наибольшее (в нижней точке) или под давление в точке установки насоса?»
Оказалось, ни под одно из них.
Насос не подбирается под абсолютное давление в системе. Он подбирается под сопротивление контура — то есть под то, сколько давления нужно, чтобы протолкнуть жидкость. В данном случае, протолкнуть жидкость по кругу.
Давление, которое показывают манометры, — это статическое давление (от веса жидкости плюс от расширительного бака). Насос к нему добавляет динамическое давление — перепад, который он создаёт между выходом и входом.
Что важно для подбора:
- Расход (л/мин, м³/ч) — сколько жидкости должно циркулировать.
- Напор (метры водяного столба, бар) — сколько давления нужно, чтобы преодолеть трение в трубах, кранах, котле, радиаторах.
Представь, что ты толкаешь вагонетку по рельсам. Неважно, на какой высоте находятся рельсы — важно, сколько сил нужно, чтобы преодолеть трение в колёсах и подшипниках. Насос — это толкач. Он не поднимает вагонетку, он её катит.
А как же тогда быть с высотой здания? Она совсем не важна?
Открытый контур vs замкнутый: почему шильдик врёт
На шильдике насоса написано: «Напор: 6 метров». Это значит, что насос может поднять воду на 6 метров вверх (в открытой системе) или создать перепад 6 метров водяного столба (≈0,6 бар) в замкнутой.
В открытом контуре (водоснабжение из колодца, полив) насос должен поднять воду на высоту \( H \) и протолкнуть её через трубы. Поэтому напор на шильдике — это максимальная высота подъёма плюс запас на трение. Если у тебя колодец глубиной 5 метров, а насос с напором 6 метров — он еле-еле поднимет воду, но не сможет её ещё и протолкнуть через трубы. Нужен запас.
В замкнутом контуре (отопление) насос не поднимает воду. Он гонит её по кругу. Перепад высот не важен. Важно только сопротивление контура. Поэтому напор на шильдике — это максимальный перепад, который насос может создать, и он тратится только на трение.
Если ты видишь насос с напором 6 метров и ставишь его в замкнутый контур отопления, он создаст перепад 0,6 бар. Этого хватит для небольшого дома. Если контур большой — может не хватить. Но высота дома тут ни при чём.
От чего зависит сопротивление труб?
Сопротивление труб зависит от их длины, материала и диаметра. А еще — от количества изгибов. Если трубы в закрытом контуре достаточно широкие, то насос с напором по шильдику в 6 метров вполне сможет прокачивать жидкость по стометровому закрытому контуру. а сквозь узкие трубы тот же насос едва ли сможет продавить воду и на пару метров.
Считать сопротивление труб удобнее всего при помощи онлайн калькулятора. Не забудь обновить страницу, если калькулятор не загрузится с первого раза.
Важно, что в открытой системе мы добавляем перепад высот к получившемуся сопротивлению. А вот в закрытом контуре сразу используем получившуюся цифру сопротивления линии.
Расширительный бак: зачем он в закрытой линии
Еще на этапе сборки отопления, я установил в верхней части трубы расширительный бачок. Зачем он нужен?
Вода при нагреве от 10°C до 80°C расширяется примерно на 2–3% по объёму. Казалось бы, мелочь. Но в замкнутом контуре это создаёт огромное давление.
Почему? Модуль объёмной упругости воды — около 2,2 ГПа. Это значит, чтобы сжать воду на 1% по объёму, нужно давление около 22 000 бар. Если вода расширяется на 2%, а деваться ей некуда, давление растёт до десятков тысяч бар. Трубы не выдерживают задолго до этого. Ты же наверняка помнишь, что большинство бытовых труб имеют маркировку PN16, то есть могут работать при давлении максимум 16 бар.
Как расширительный бак спасает систему:
В баке есть газ (воздух или азот) за мембраной. Газ сжимается очень легко: его модуль упругости в двадцать тысяч раз меньше, чем у воды. Если объём газа в баке достаточный, то расширение воды на 2% приводит к сжатию газа на те же 2% объёма. Давление газа при этом растёт незначительно: на те же 2 процента.
Ключевая идея: газ — это «подушка», которая принимает расширение жидкости и не даёт давлению взлететь. Чем больше газа в баке (или чем больше сам бак), тем мягче система.
Если бак на 10 литров, а воды в системе 100 литров, то расширение воды на 2% (2 литра) займёт 20% объёма бака. Давление вырастет примерно на 20%. Если бак на 50 литров — расширение займёт 4% объёма бака, давление вырастет на 4%. Разница ощутимая.
И вот с этим нужно быть внимательным. Я буквально только что говорил, что в замкнутой системе максимальное давление, которое может создавать насос, не так уж и важно. И это правда. Но при этом очень важно учитывать такой параметр насоса, как PN. Его тоже часто называют максимальным давлением, но это давление, которое может выдержать корпус насоса. И вот оно должно быть равно сумме гидростатического давления (на манометре), плюс давление, которое возникнет в системе после расширения жидкости. Вот почему не стоит ставить в замкнутый контур дешевые бытовые насосы, а стоит присмотреться к более крепким вариантам, типа Zenova INL.
Так получается, что чем выше мы поставим насос, тем меньше требований к прочности корпуса? Да, но тут возникают другие проблемы.
Где ставить насос и почему чердак — плохая идея
Чем выше в системе стоит насос, тем меньше у него давление на входе. И это плохо. Потому что при низком давлении в насосе может развиться кавитация. Почитай тут, что это такое.
В нижней же точке системы статическое давление максимально. Это значит, что перед насосом всегда есть подпор — жидкость сама давит во всасывающий патрубок и предотвращает развитие кавитации. Это критично: если давление перед насосом упадёт ниже давления насыщенных паров, жидкость вскипит, и пузырьки пара разрушат рабочее колесо.
В моём случае насос стоял на чердаке. Статическое давление перед насосом — минимальное (он наверху). Плюс насос создаёт разрежение на всасывании. В результате давление падает ниже давления насыщенных паров — вода вскипает, пузырьки схлопываются, колесо разрушается.
Тепло усугубляет ситуацию. Чем теплее вода, тем при более высоком давлении она кипит. Запускал насос я на холодной воде, и проблем вроде не наблюдалось. Но стоило котлу выйти на полную мощность, как кавитация начала развиваться.
Плюс растворённый газ. В воде всегда есть растворённый воздух. При падении давления он выделяется в виде пузырьков — это усиливает кавитацию. Даже если вода «холодная», растворённый газ делает её более склонной к вскипанию.
Когда это без разницы? Если система герметична, заполнена под давлением (например, от расширительного бака с подкачкой воздуха), и статическое давление в верхней точке всё равно выше давления насыщенных паров — насос можно ставить где угодно. Но так делают только на промышленных предприятиях. А в бытовых системах отопления с мембранным баком на 1–1,5 бар насос просто ставят на обратке у котла, если котел стоит в нижней точке системы. Но если котёл на втором этаже, то насос стоит разместить ниже котла: на первом этаже или в подвале.
Вывод: «нижняя точка» — это не про удобство, а про запас давления перед насосом.
Перепад давления насоса: куда он девается
Новый насос я брал с хорошим запасом по давлению: 30 метров или 3 бара. Однако, в моей системе ни один из манометров ни разу не показывал выше двух бар. Неужели мне подсунули бракованный насос?
Насос не «нагнетает 3 бара в систему». Он создаёт перепад 3 бара между выходом и входом. Этот перепад «тратится» на преодоление трения по всему контуру.
Насос не обязан потратить все 3 бара. Если сопротивление контура меньше 3 бар, насос создаст меньшее давление. Он работает на своей кривой Q-H: чем больше расход, тем меньше напор. Если контур «лёгкий» (мало трения), насос разгонится, расход вырастет, а напор упадёт. Почитать подробнее про кривые ты можешь тут.
Насос с максимальным напором 3 бара. Если контур имеет сопротивление 1 бар, насос создаст 1 бар и будет качать много жидкости. Если сопротивление 3 бара — насос создаст 3 бара и будет качать мало. Рабочая точка — пересечение кривой насоса и кривой сопротивления контура.
Как понять, будет ли вакуум перед насосом?
- Если перед насосом статическое давление (от расширительного бака плюс столба жидкости) меньше, чем потери на всасывающей стороне, — там будет разрежение.
- Если больше — перед насосом останется избыточное давление.
- Практическое правило: чем выше статическое давление в системе (чем больше подпор в расширительном баке) и чем ниже стоит насос, тем меньше шансов получить вакуум.
Что в итоге
1. В замкнутом контуре перепад высот не важен для подбора насоса — важны только потери на трение.
2. Насос ставь в нижней точке, чтобы был подпор и не было кавитации.
3. Расширительный бак обязателен — он задаёт статическое давление и компенсирует тепловое расширение.
4. Перепад 3 бара распределится по всему контуру пропорционально сопротивлениям. Насос не обязан потратить все 3 бара.
5. Если статическое давление мало, перед насосом будет вакуум — это плохо. Растворённый газ в воде усиливает кавитацию.
Я переставил насос с чердака в котельную, в нижнюю точку. Добавил расширительный бак побольше. Система работает уже третий год без нареканий. А тот сгоревший насос я оставил на полке — как напоминание о том, что физику не обманешь.
