Описание модели SEN 100-200/300
Центробежный насос Zenova SEN 100-200/300 позволяет перекачивать воду и прочие неагрессивные к нержавеющей стали жидкости. Конструкция насоса моноблочного типа с прямым присоединением двигатель-насос, патрубки фланцевые – всасывающий DN125, подающий DN100. Рабочее колесо из чугуна.
Производительность насоса колеблется от 0,1 до 300 м3/час (от 1,7 до 5000 л/мин), а напор соответственно от 18 до 44,5 м.вод.ст. При этом оптимальная рабочая точка производительности 200 м3/ч (3333,3 л/мин) при напоре 34,2 м.вод.ст.
Насос оснащен трехфазным асинхронным двигателем 380 В, 2900 об/мин, мощностью 30 кВт.

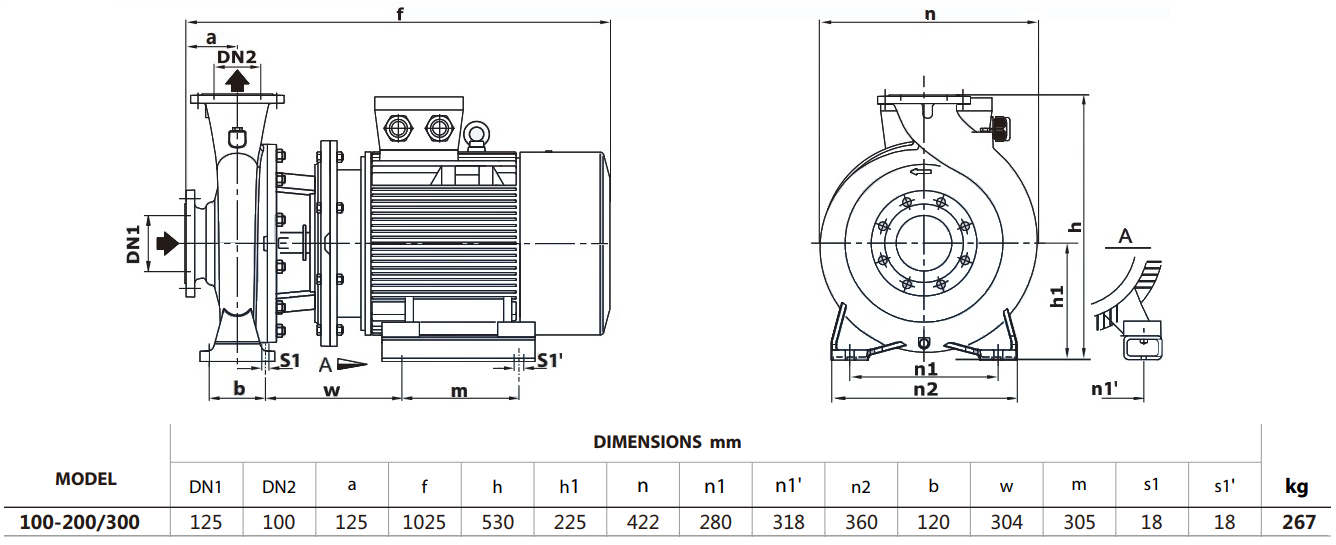

Габаритный чертеж модели Zenova SEN 100-200/300
Условия эксплуатации
- Температура перекачиваемой воды (или иной среды) от -10 °C до +120 °C.
- Температура снаружи насоса от -10 °C до +50 °C.
- Максимальное давление: 16 бар.
- Допускается круглосуточная эксплуатация (S1).
Конструкция и материалы насоса
| 1. Корпус насоса - чугун | 7. Комбинированный вал - проточная часть вала из стали AISI 304, а "сухая" часть из конструкционной стали #45. Между собой они соединены фрикционной сваркой. | 14. Крышка вентилятора – алюминий | 20. Дефлектор воды – NBR |
| 2. Импеллер – нержавеющая сталь AISI 304 (модели 32-125/7 - 32-200/40, 32-250/55D, 32-250/75D, 40-200/55, 40-200/75)/чугун (все остальные модели) | 8. Шариковый подшипник | 15. Вентилятор – пластик | 21. Соединительный болт – сталь |
| 3. Механическое уплотнение - графит-карбид кремния- нержавеющая сталь AISI 304 | 9. Статор с обмоткой/ротор – сталь/медь | 16. Сквозной болт – сталь | 22. Гайка импеллера – оцинкованная сталь |
| 4. Уплотнительное кольцо – NBR | 10. Корпус двигателя – алюминий | 17. Клеммная коробка – алюминий | 23. Выпускной клапан – латунь |
| 5. Соединение – чугун | 11. Ножка – пластик | 18. Клеммная колодка – пластик | 24. Сальник - NBR |
| 6. Усиленное уплотнение – NBR | 12. Крышка двигателя – чугун | 19. Шпонка импеллера – чугун | 25. Контр-фланец – оцинкованный чугун |
| 13. Усиленное уплотнение – NBR | 26. Болт фланца - сталь |
