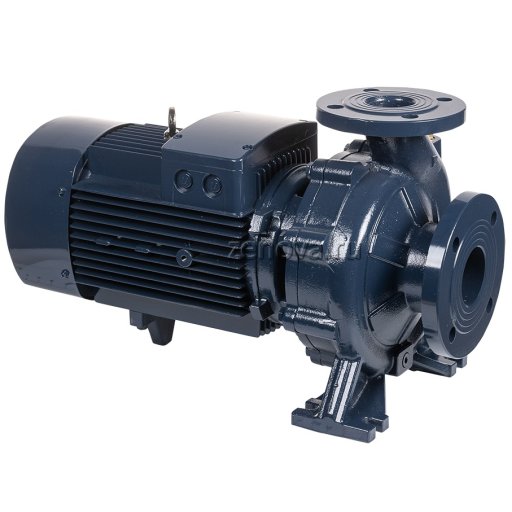

Описание модели SEN 50-160/75
Центробежный насос Zenova SEN 50-160/75 позволяет перекачивать воду и прочие неагрессивные к нержавеющей стали жидкости. Конструкция насоса моноблочного типа с прямым присоединением двигатель-насос, патрубки фланцевые – всасывающий DN65, подающий DN50. Рабочее колесо из чугуна. Стандарт фланца – DIN EN 1092-1 поверхность B тип 01 PN10, DN (диаметр) входного патрубка – 65 мм, выходного – 50 мм.

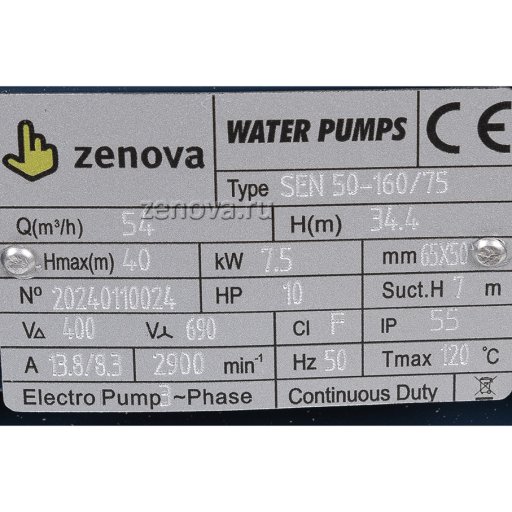

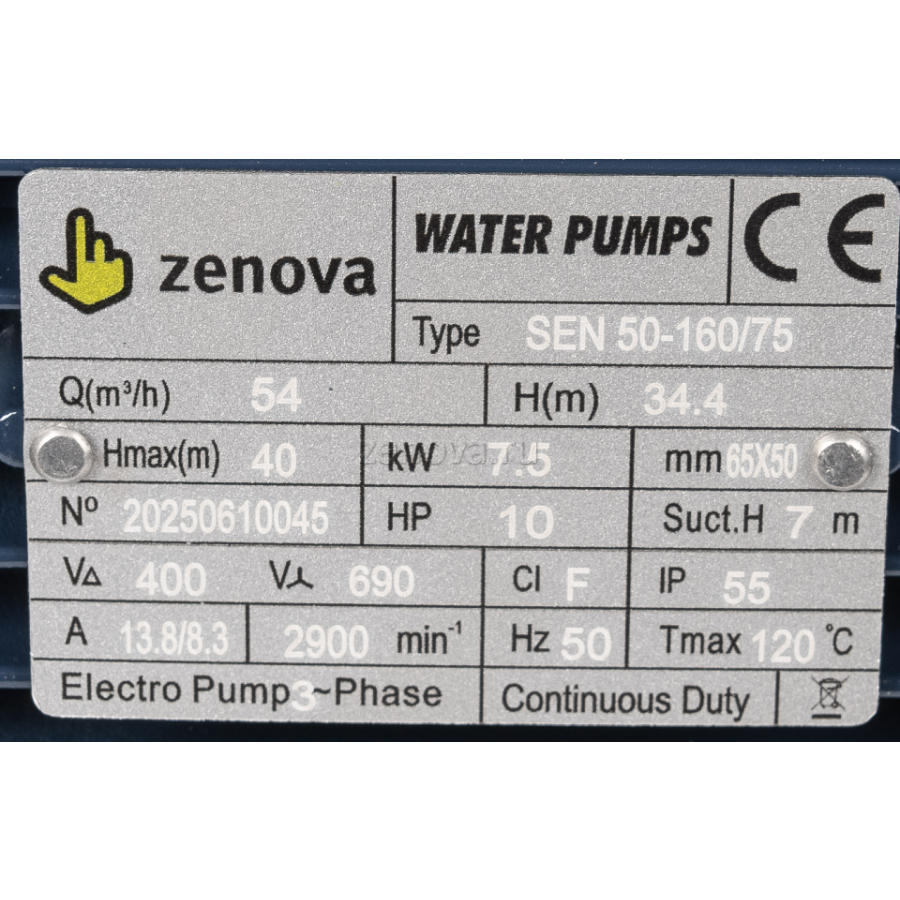

Производительность насоса колеблется от 0,1 до 90 м3/час (от 1,7 до 1500 л/мин), а напор соответственно от 21 до 40 м.вод.ст. При этом оптимальная рабочая точка производительности 54 м3/ч (900 л/мин) при напоре 34,4 м.вод.ст.

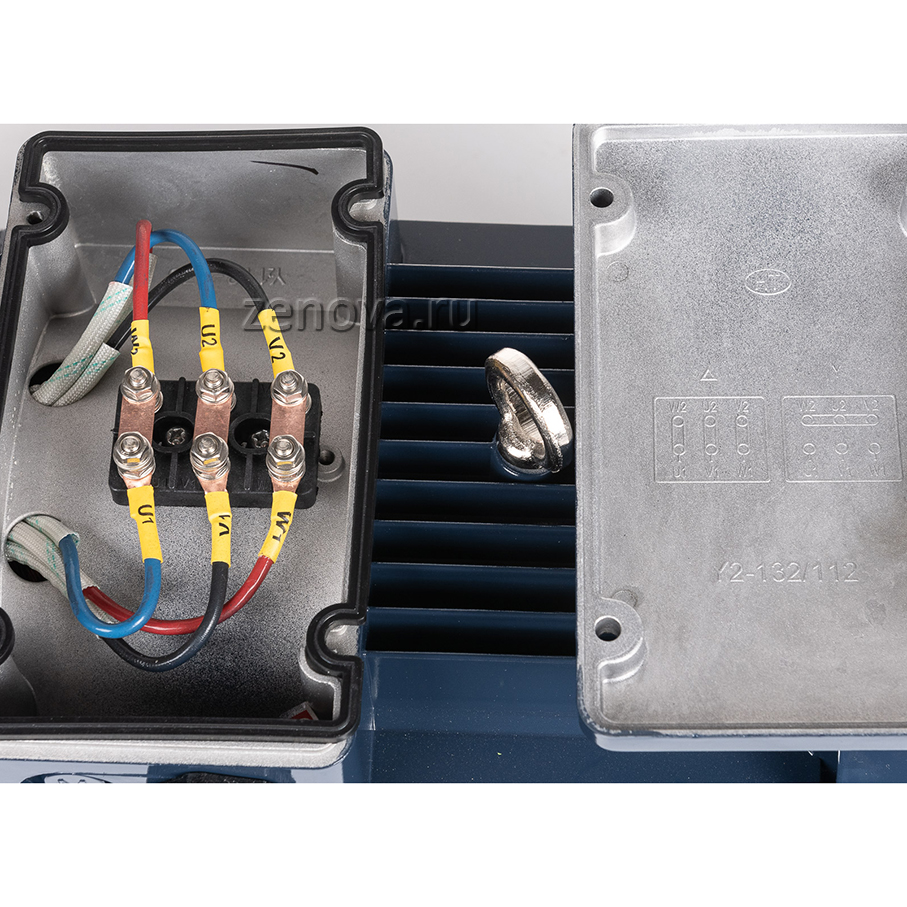

Насос оснащен трехфазным асинхронным двигателем 380 В, 2900 об/мин, мощностью 7,5 кВт.

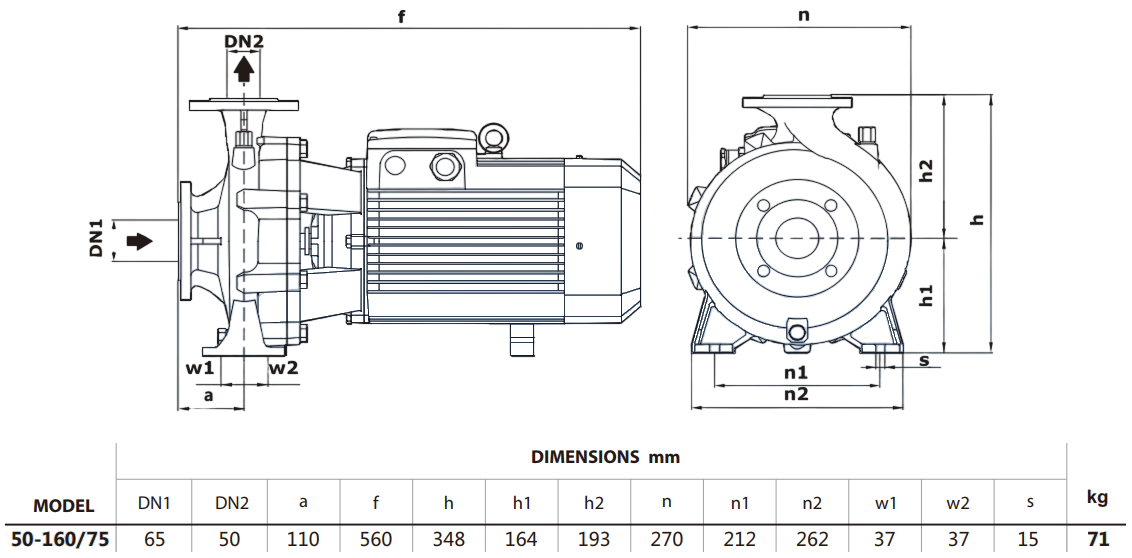

Габаритный чертеж модели Zenova SEN 50-160/75
Условия эксплуатации
Температура перекачиваемой воды (или иной среды) от -10 °C до +120 °C.
Температура снаружи насоса от -10 °C до +50 °C.
PN16 (максимальное давление в корпусе)
Допускается круглосуточная эксплуатация (S1).
Конструкция и материалы насоса
| 1. Корпус насоса - чугун | 7. Комбинированный вал - проточная часть вала из стали AISI 304, а "сухая" часть из конструкционной стали #45. Между собой они соединены фрикционной сваркой.
|
14. Крышка вентилятора – алюминий
|
20. Дефлектор воды – NBR
|
| 2. Импеллер – нержавеющая сталь AISI 304 (модели 32-125/7 - 32-200/40, 32-250/55D, 32-250/75D, 40-200/55, 40-200/75)/чугун (все остальные модели) | 8. Шариковый подшипник
|
15. Вентилятор – пластик
|
21. Соединительный болт – сталь
|
| 3. Механическое уплотнение - графит-карбид кремния- нержавеющая сталь AISI 304 | 9. Статор с обмоткой/ротор – сталь/медь
|
16. Сквозной болт – сталь
|
22. Гайка импеллера – оцинкованная сталь
|
| 4. Уплотнительное кольцо – NBR | 10. Корпус двигателя – алюминий
|
17. Клеммная коробка – алюминий
|
23. Выпускной клапан – латунь
|
| 5. Соединение – чугун | 11. Ножка – пластик
|
18. Клеммная колодка – пластик
|
24. Сальник - NBR
|
| 6. Усиленное уплотнение – NBR | 12. Крышка двигателя – чугун
|
19. Шпонка импеллера – чугун
|
25. Контрфланец – оцинкованный чугун
|
|
|
13. Усиленное уплотнение – NBR
|
|
26. Болт фланца - сталь
|

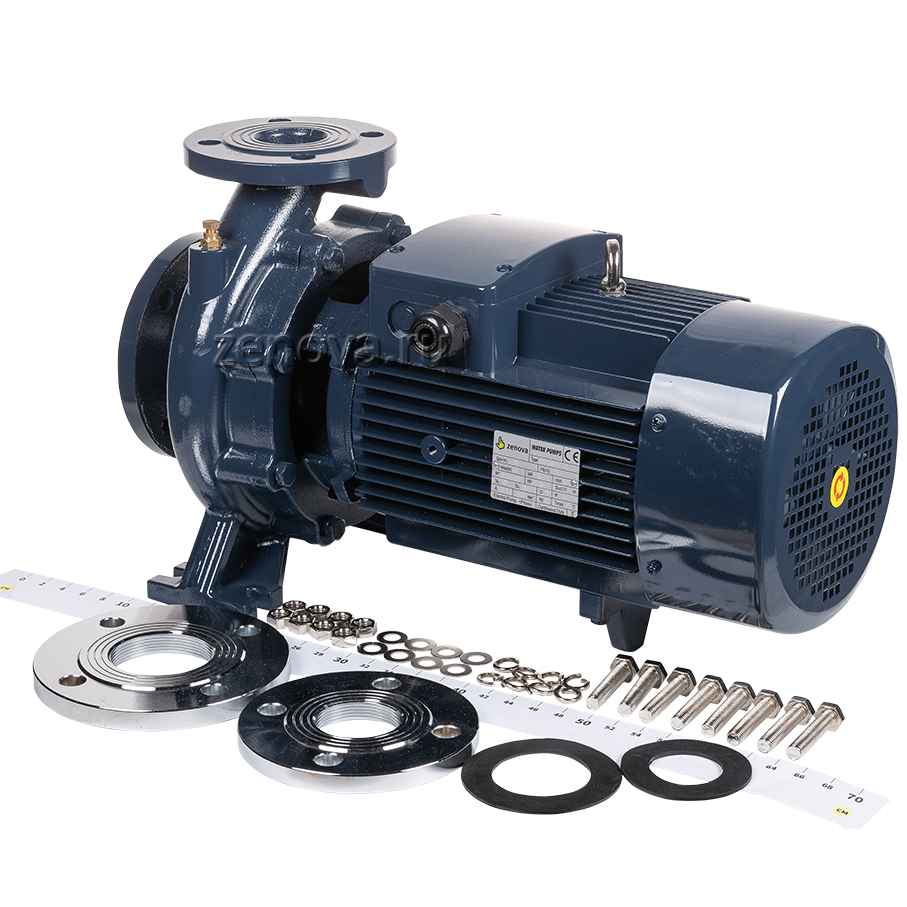

Комплект поставки
- Насос (1 шт)
- Комплект контрфланцев
