Описание модели SNLL 100-200 B
Многорядный циркуляционный насос SNLL 100-200 B в инлайн исполнении предназначен для перекачивания и циркуляции чистых, умеренно загрязненных жидкостей в системах водоснабжения, водораспределения, отопления, пожаротушения. Сухой ротор обеспечивает подачу жидкости с большим напором, вал полностью герметичен за счет механического уплотнения. Фланцевые напорный-всасывающий патрубки диаметром 100 мм, расположены в одну линию. Фактический диаметр рабочего колеса 205 мм, обозначение буквой "B" в названии модели.
В стандартном исполнении корпус и рабочее колесо выполнены из чугуна GG25. Помимо стандарта, идет исполнение из бронзы, углеродистой и нержавеющих сталей X20Cr13, SS 304-316. Компенсационное кольцо по заказу из бронзы, чугуна, стали. Вал из коррозионно-стойких сталей X20Cr13 или SS 304-316. Выбор материала исполнения позволяет подобрать насос с учетом типа перекачиваемой жидкости, температуры и давления.
Производительность находится в диапазоне от 333,3 до 3500 л/мин (20 - 210 м3/час) при подаче от 46 до 55,5 м вод. ст. Оптимальная рабочая точка насоса 3000 л/мин (180 м3/ч) при подаче 52 м вод. ст., КПД при этом около 75 %.
Насос оборудован асинхронным двухполюсным двигателем мощностью 37 кВт, с постоянной частотой вращения вала 2900 об/мин по часовой стрелке.
Условия эксплуатации
- Температура рабочей среды от -10°C до +140°C.
- Температура окружающей среды насоса до 40°C.
- Предварительная заливка перед пуском
Комплект поставки
- Насос
- Инструкция
- Гарантия 24 месяца (отдельный гарантийный талон не предусмотрен).

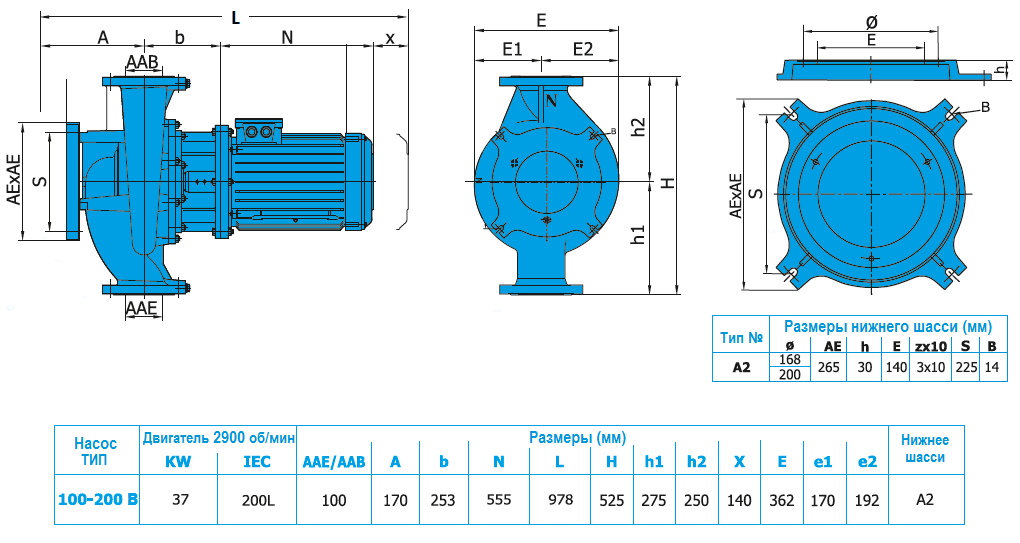

Габаритный чертеж насоса Norm SNLL 100-200 B
