Линейный циркуляционный насос Norm SNLL 40-125 D

Линейный циркуляционный насос Norm SNLL 40-125 D
Линейный циркуляционный насос Norm SNLL 40-125 D
i
Страна производства:
Турция
Макс. расход (м³/час)
17.5
Макс. давление (м.в.ст.)
18.4
Мощность (кВт)
1.1
Обороты в минуту
2900
Макс. темп. жидкости (°C)
140
Входной патрубок (мм)
40
Выходной патрубок (мм)
40
ДхШхВ (см)
49х21х30
Car

Бесплатная доставка по России

Линейный циркуляционный насос Norm SNLL 40-125 D – характеристики

Макс. расход (м³/час)
17.5
Макс. давление (м.в.ст.)
18.4
Мощность (кВт)
1.1
Обороты в минуту
2900
Макс. темп. жидкости (°C)
140
Входной патрубок (мм)
40
Выходной патрубок (мм)
40
ДхШхВ (см)
49х21х30

Многорядный циркуляционный насос SNLL 40-125 D в инлайн исполнении предназначен для перекачивания и циркуляции чистых, умеренно загрязненных жидкостей в системах водоснабжения, водораспределения, отопления, пожаротушения. Сухой ротор обеспечивает подачу жидкости с большим напором, вал полностью герметичен за счет механического уплотнения. Фланцевые напорный-всасывающий патрубки диаметром 40 мм, расположены в одну линию. Фактический диаметр рабочего колеса 120 мм, обозначение буквой "D" в названии модели.

В стандартном исполнении корпус и рабочее колесо выполнены из чугуна GG25. Помимо стандарта, идет исполнение из бронзы, углеродистой и нержавеющих сталей X20Cr13, SS 304-316. Компенсационное кольцо по заказу из бронзы, чугуна, стали. Вал из коррозионно-стойких сталей X20Cr13 или SS 304-316. Выбор материала исполнения позволяет подобрать насос с учетом типа перекачиваемой жидкости, температуры и давления.

Производительность находится в диапазоне от 16,6 до 291,7 л/мин (1 - 17,5 м3/час) при подаче от 7 до 18,4 м вод. ст. Оптимальная рабочая точка насоса 191,7 л/мин (11,5 м3/ч) при подаче 14 м вод. ст., КПД при этом около 51 %.

Насос оборудован асинхронным двухполюсным двигателем мощностью 1,1 кВт, с постоянной частотой вращения вала 2900 об/мин по часовой стрелке.

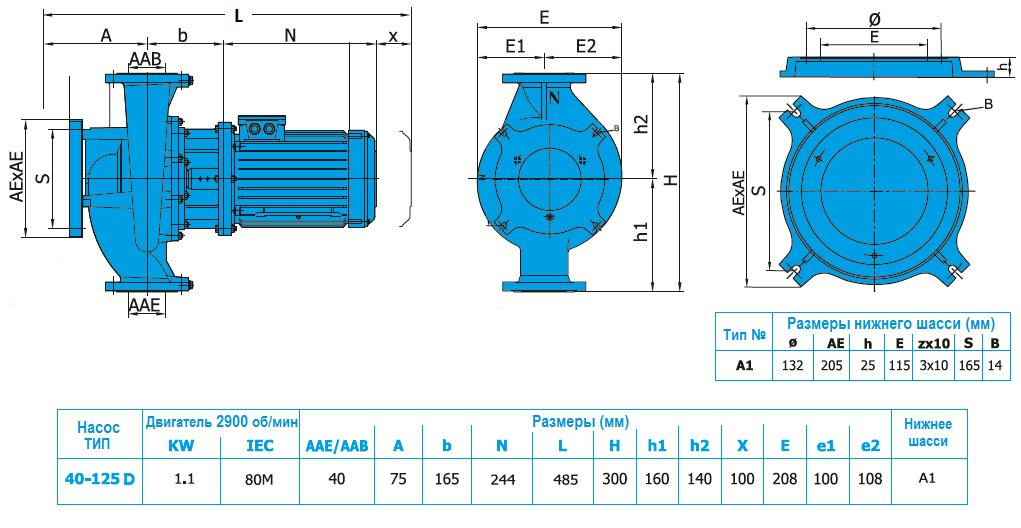

Габаритный чертеж насоса Norm SNLL 40-125 D

Габаритный чертеж насоса Norm SNLL 40-125 D

Другие товары из серии «Линейные циркуляционные насосы Norm SNLL»

Линейный циркуляционный насос Norm SNLL 40-125 C
Линейный циркуляционный насос Norm SNLL 40-125 C
i
Макс. расход (м³/час)
20.5
Макс. давление (м.в.ст.)
21.8
Мощность (кВт)
1.5
Входной патрубок (мм)
40
Выходной патрубок (мм)
40
Линейный циркуляционный насос Norm SNLL 40-125 B
Линейный циркуляционный насос Norm SNLL 40-125 B
i
Макс. расход (м³/час)
26
Макс. давление (м.в.ст.)
27.5
Мощность (кВт)
2.2
Входной патрубок (мм)
40
Выходной патрубок (мм)
40
Линейный циркуляционный насос Norm SNLL 40-125 A
Линейный циркуляционный насос Norm SNLL 40-125 A
i
Макс. расход (м³/час)
29
Макс. давление (м.в.ст.)
30.5
Мощность (кВт)
3
Входной патрубок (мм)
40
Выходной патрубок (мм)
40
Линейный циркуляционный насос Norm SNLL 40-160 C
Линейный циркуляционный насос Norm SNLL 40-160 C
i
Макс. расход (м³/час)
19
Макс. давление (м.в.ст.)
34.2
Мощность (кВт)
3
Входной патрубок (мм)
40
Выходной патрубок (мм)
40
Линейный циркуляционный насос Norm SNLL 40-160 B
Линейный циркуляционный насос Norm SNLL 40-160 B
i
Макс. расход (м³/час)
23
Макс. давление (м.в.ст.)
41.9
Мощность (кВт)
4
Входной патрубок (мм)
40
Выходной патрубок (мм)
40
Линейный циркуляционный насос Norm SNLL 40-160 A
Линейный циркуляционный насос Norm SNLL 40-160 A
i
Макс. расход (м³/час)
27
Макс. давление (м.в.ст.)
48.5
Мощность (кВт)
5.5
Входной патрубок (мм)
40
Выходной патрубок (мм)
40
Линейный циркуляционный насос Norm SNLL 40-200 D
Линейный циркуляционный насос Norm SNLL 40-200 D
i
Макс. расход (м³/час)
25
Макс. давление (м.в.ст.)
39
Мощность (кВт)
4
Входной патрубок (мм)
40
Выходной патрубок (мм)
40
Линейный циркуляционный насос Norm SNLL 40-200 C
Линейный циркуляционный насос Norm SNLL 40-200 C
i
Макс. расход (м³/час)
32
Макс. давление (м.в.ст.)
49
Мощность (кВт)
5.5
Входной патрубок (мм)
40
Выходной патрубок (мм)
40
Линейный циркуляционный насос Norm SNLL 40-200 B
Линейный циркуляционный насос Norm SNLL 40-200 B
i
Макс. расход (м³/час)
36.5
Макс. давление (м.в.ст.)
56.5
Мощность (кВт)
7.5
Входной патрубок (мм)
40
Выходной патрубок (мм)
40

Линейные циркуляционные насосы Norm SNLL - справочная информация

Циркуляционные In-line насосы Norm SNLL с сухим ротором перекачивают большие объемы воды и близких к ней по свойствам жидкостей, в том числе слегка загрязненных. Используются в промышленных и индивидуальных сетях отопления, системах горячего и холодного водоснабжения, в установках пожаротушения и водораспределения. Насосы Norm SNLL производят в Турции (г. Стамбул), серия представлена 32 моделями, подключением DN 40-DN 200, герметичность вала достигается механическим уплотнением. Показатели напорно-расходных характеристик моделей позволяют подобрать насос с необходимым оптимальным рабочим интервалом. Предусматривается горизонтальный и вертикальный вариант монтажа на трубопроводе.

Рисунок 1. Конструктивные детали насосов Norm SNLL
Рисунок 1. Конструктивные детали насосов Norm SNLL;

Технические характеристики серии SNLL

- максимальная производительность 500 м3/час (8333 л/мин)
- максимальный напор 95 метров
- давление внутри насоса от 10 до 16 атмосфер
- диаметры патрубков DN 40, 50, 65, 80, 100, 125, 150, 200 мм
  фланцевое присоединение соответствуют стандарту ISO 7005-2/PN 16

Условия эксплуатации

Температура рабочей среды от -10°C до +140°C.
Температура окружающей среды насоса до 40°C.
Предварительная заливка перед пуском

Электродвигатель

Насосы серии SNLL оснащаются асинхронными двигателями торговой марки WAT (Arcelik Турция)
Сеть 220В/380В, 50 Гц
Количество оборотов 1450, 2900, 3600 об/мин
Параметры защиты IP 55
Изоляцию класса F
Стандарт IEC по величине конструкции.

Описание условного обозначение насоса на примере SNLL 80-250

SNLL – тип насоса
80 – напорный патрубок, DN (мм)
250 – номинальный диаметр рабочего колеса,(мм)

Материалы конструкции SNLL

Корпус: чугун марки GG25, GGG40, бронза, углеродистая сталь GS - C25, нержавеющая сталь 304, 316
Рабочее колесо: чугун GG25, GGG40, бронза, сталь GS - C25, нержавеющая сталь 304, 316
Вал: нержавеющие стали X20Cr13, SS 304-316
Компенсационное кольцо: бронза, чугун GG 25, нержавеющая сталь X20Cr13

Комплект поставки

Насос
Инструкция
Гарантия 24 месяца (отдельный гарантийный талон не предусмотрен).
